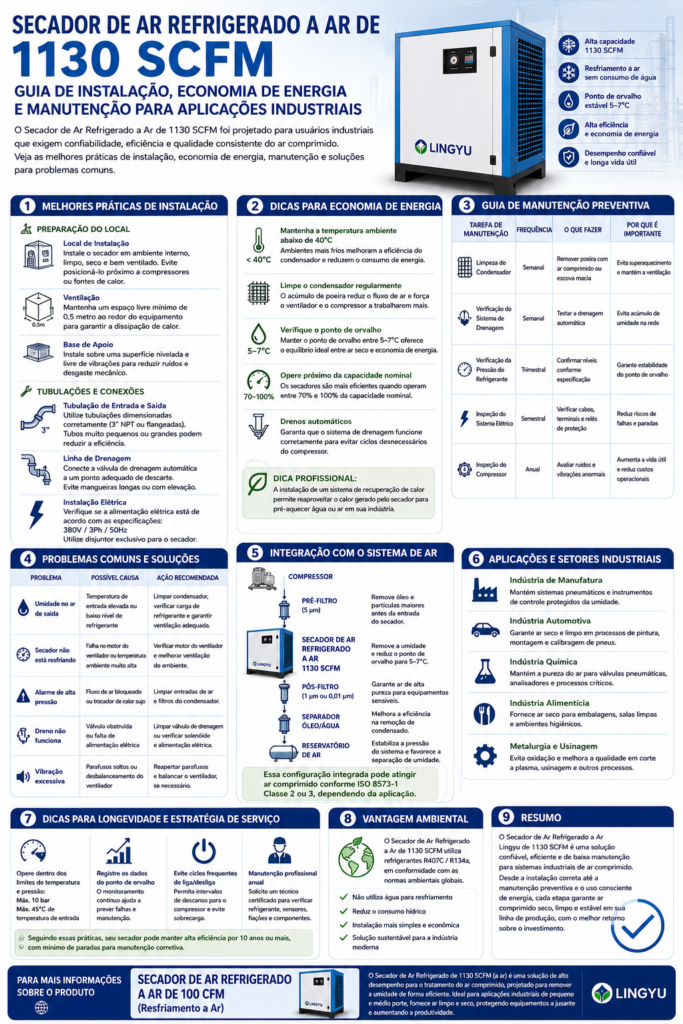

O Secador de Ar Refrigerado a Ar de 1130 SCFM foi desenvolvido para sistemas industriais de ar comprimido de alta vazão que exigem remoção confiável de umidade sem a necessidade de um circuito de água de resfriamento.
Para um secador dessa capacidade, o desempenho de longo prazo depende de mais do que apenas a vazão nominal. Espaço livre para instalação, temperatura de entrada, pressão de operação, ventilação do condensador, drenagem de condensado, filtragem e manutenção influenciam o ponto de orvalho sob pressão real e a confiabilidade operacional.
O Secador de Ar Refrigerado a Ar de 1130 SCFM pode ser integrado a sistemas industriais maiores de tratamento de ar comprimido onde seja necessária uma secagem refrigerada estável.
Como Funciona um Secador de Ar Refrigerado a Ar?
Um secador refrigerado remove o vapor de água resfriando o ar comprimido até que a umidade se condense.
O ar comprimido em alta temperatura passa primeiro por uma seção de pré-resfriamento e por um trocador de calor ar-ar. Em seguida, entra no evaporador, onde o circuito de refrigeração reduz a temperatura do ar comprimido.
À medida que o ar esfria, a umidade, o óleo e algumas impurezas se condensam. O separador ar-água remove o condensado líquido, que é descarregado através de um dreno automático.
O ar comprimido seco passa novamente pelo trocador de calor ar-ar e é reaquecido para uma temperatura mais próxima da ambiente antes de entrar na tubulação a jusante.
Esse processo permite que um secador refrigerado a ar mantenha um ponto de orvalho sob pressão de 2–10 °C sob condições operacionais especificadas.
Condições Operacionais Típicas
Para a tecnologia de secagem refrigerada a ar da Série AH da Lingyu, as principais condições operacionais incluem:
| Parâmetro | Especificação |
|---|---|
| Pressão nominal de entrada | 0,7 MPa |
| Faixa de pressão de operação | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 50 °C |
| Temperatura máxima de entrada | ≤80 °C |
| Ponto de orvalho sob pressão | 2–10 °C |
| Temperatura ambiente nominal | 32 °C |
| Faixa de temperatura ambiente | 2–45 °C |
| Perda de pressão | ≤0,025 MPa |
| Método de resfriamento | Resfriado a ar |
| Instalação | Interna, sobre piso de concreto nivelado |
| Espaço livre recomendado | Pelo menos 1,5 m ao redor do secador |
A configuração e o desempenho reais do modelo devem sempre ser confirmados de acordo com as condições operacionais da instalação.
Boas Práticas de Instalação
A instalação correta é especialmente importante para um secador a ar de alta capacidade, pois o condensador precisa rejeitar uma quantidade significativa de calor para o ambiente.
Escolha um Local Interno Bem Ventilado
Instale o secador em ambiente interno limpo e com ventilação adequada.
Evite locais onde o ar quente descarregado por compressores ou outras máquinas possa ser aspirado diretamente pelo condensador do secador.
A faixa de temperatura ambiente de operação é de 2–45 °C, mas manter a sala de compressores bem ventilada ajuda o sistema de refrigeração a rejeitar calor com maior eficiência.
Mantenha Espaço Livre Adequado
Mantenha pelo menos 1,5 m de espaço livre ao redor da unidade, salvo indicação diferente nos desenhos específicos do projeto.
Espaço suficiente ajuda a:
- Manter o fluxo de ar do condensador
- Evitar recirculação de ar quente
- Permitir acesso para inspeção
- Facilitar a limpeza do condensador
- Permitir manutenção dos componentes de refrigeração
Restringir o fluxo de ar ao redor de um secador a ar pode contribuir para pressão de condensação elevada e menor desempenho de resfriamento.
Instale em uma Superfície Nivelada
O secador deve ser instalado sobre um piso de concreto nivelado.
Uma instalação estável ajuda a manter a drenagem correta e reduz vibrações ou esforços mecânicos desnecessários.
Dimensione Corretamente a Tubulação de Ar Comprimido
As tubulações de entrada e saída devem ser dimensionadas de acordo com a vazão real e a perda de pressão permitida.
Tubulações subdimensionadas podem aumentar a velocidade do ar e a perda de pressão. Excesso de curvas, restrições, válvulas e conexões inadequadas também pode adicionar resistência desnecessária ao sistema.
Para um secador de alta vazão, o projeto da tubulação deve ser avaliado como parte do sistema completo de distribuição de ar comprimido.
Forneça um Sistema de Bypass Adequado
Quando a continuidade da produção é importante, um sistema de isolamento e bypass corretamente projetado pode simplificar a manutenção.
O bypass deve permanecer fechado durante a operação normal para evitar que ar comprimido úmido e não tratado entre acidentalmente no sistema a jusante.
A Drenagem de Condensado É Crítica
Secadores refrigerados separam continuamente água líquida do ar comprimido.
Por isso, o dreno automático desempenha uma função essencial.
A tubulação de drenagem deve:
- Permitir descarga livre do condensado
- Evitar contrapressão desnecessária
- Ser direcionada para um sistema adequado de tratamento ou coleta de condensado
- Permanecer acessível para inspeção
Não se deve considerar que um dreno automático seja livre de manutenção.
Um dreno bloqueado ou com falha pode permitir o acúmulo de líquido separado e seu eventual transporte para o sistema a jusante.
Filtragem Antes e Depois do Secador
Um secador refrigerado controla a umidade, mas não substitui a filtragem do ar comprimido.
A filtragem a montante pode reduzir aerossóis de óleo e partículas que entram no secador, ajudando a proteger trocadores de calor, drenos e componentes a jusante.
Os filtros de precisão para ar comprimido da Lingyu incluem diferentes graus de filtragem que podem ser selecionados conforme o desempenho necessário de remoção de partículas e óleo.
A filtragem a jusante também pode ser necessária quando a aplicação final apresenta requisitos de qualidade de ar mais rigorosos.
A configuração dos filtros deve ser baseada nas metas reais de qualidade do ar, e não na suposição de que uma única sequência padrão seja adequada para todas as instalações.
Eficiência Energética: Considere Todo o Sistema de Ar Comprimido
A configuração resfriada a ar elimina a necessidade de um circuito de água de resfriamento, mas a eficiência energética continua dependendo fortemente das condições operacionais.
Mantenha o Condensador Limpo
Poeira e resíduos reduzem o fluxo de ar através do condensador e interferem na transferência de calor.
Inspecione o condensador regularmente e limpe-o conforme as condições ambientais reais.
Uma fábrica com muita poeira pode exigir limpezas muito mais frequentes do que uma sala de compressores limpa.
Em vez de assumir uma porcentagem fixa de economia de energia decorrente da limpeza, monitore a condição do condensador, o desempenho da refrigeração e as temperaturas operacionais para determinar um intervalo de manutenção adequado.
Evite a Recirculação de Ar Quente
Uma das formas mais simples de melhorar o desempenho de um secador a ar é impedir que o ar quente descarregado pelo condensador retorne à entrada do condensador.
Um bom espaçamento entre os equipamentos e a ventilação adequada da sala de compressores ajudam a remover o calor rejeitado.
Mantenha a Temperatura de Entrada Sob Controle
O secador possui temperatura nominal de entrada de 50 °C, com máximo de 80 °C.
À medida que a temperatura de entrada aumenta, o secador precisa tratar uma carga térmica e de umidade maior.
Um aftercooler do compressor funcionando corretamente e uma boa separação de condensado a montante podem reduzir a carga que chega ao secador.
Minimize a Perda de Pressão
O projeto da Série AH especifica perda de pressão de ≤0,025 MPa sob condições nominais.
Entretanto, a perda total de pressão do sistema também inclui:
- Filtros
- Tubulações
- Válvulas
- Conexões
- Separadores
- Outros equipamentos de tratamento de ar
Filtros restritos e tubulações mal dimensionadas podem obrigar o compressor a operar com pressão de descarga mais elevada para manter a pressão necessária a jusante.
Repare Vazamentos de Ar Comprimido
Vazamentos aumentam a quantidade de ar que o compressor precisa produzir e que o secador precisa processar.
Uma instalação com vazamentos significativos pode operar o secador mais próximo de sua capacidade máxima mesmo quando a demanda real de produção não aumentou.
A detecção e o reparo de vazamentos podem, portanto, beneficiar tanto o desempenho do compressor quanto o do secador.
Guia de Manutenção de Rotina
Os intervalos de manutenção devem ser baseados nas horas de operação, condições ambientais, níveis de contaminação e estado do equipamento, e não em um único calendário universal.
Inspeção e Limpeza do Condensador
Inspecione o condensador quanto a:
- Acúmulo de poeira
- Depósitos de óleo
- Aletas bloqueadas
- Fluxo de ar restrito
- Danos físicos
Utilize um método de limpeza adequado que não danifique as superfícies de troca térmica.
Inspeção do Dreno Automático
Verifique se o condensado está sendo descarregado corretamente.
Verifique:
- Bloqueios
- Vazamento contínuo de ar
- Falha da válvula de drenagem
- Restrição na tubulação de descarga
Problemas de drenagem devem ser corrigidos rapidamente, pois o condensado acumulado pode comprometer a qualidade do ar a jusante.
Inspeção do Sistema de Refrigeração
O circuito de refrigeração inclui:
- Compressor
- Evaporador
- Condensador
- Dispositivo de expansão
- Filtro secador de refrigerante
- Válvula de bypass de gás quente
- Pressostatos
- Manômetros
- Componentes relacionados
Profissionais qualificados devem investigar pressões anormais de refrigeração, suspeitas de vazamento de refrigerante, acionamentos repetidos de proteção ou queda no desempenho de resfriamento.
O refrigerante não deve ser adicionado simplesmente porque aumentou a umidade na saída; outras causas devem ser verificadas primeiro.
Inspeção Elétrica
Inspecione periodicamente:
- Terminais elétricos
- Contatores
- Dispositivos de proteção
- Funcionamento dos ventiladores
- Condição da fiação
- Componentes de controle
Conexões elétricas frouxas e componentes deteriorados podem causar operação instável ou paradas não planejadas.
Monitore o Desempenho do Secador
O acompanhamento dos dados operacionais ajuda a identificar deteriorações graduais antes que provoquem problemas de produção.
Os parâmetros úteis incluem:
- Temperatura de entrada
- Temperatura ambiente
- Pressão de operação
- Vazão
- Perda de pressão
- Ponto de orvalho sob pressão na saída
- Descarga de condensado
- Condição operacional do sistema de refrigeração
Solução de Problemas de Ponto de Orvalho Elevado
Um ponto de orvalho elevado não significa automaticamente que o secador esteja com pouco refrigerante.
As possíveis causas incluem:
- Vazão acima da capacidade do secador
- Temperatura excessiva de entrada
- Temperatura ambiente elevada
- Condensador sujo
- Ventilação inadequada
- Recirculação de ar quente
- Falha no dreno
- Falha no sistema de refrigeração
- Contaminação do trocador de calor
As condições operacionais devem ser verificadas sistematicamente antes de alterar componentes do sistema de refrigeração.
O Secador Não Está Resfriando Corretamente
Se o secador estiver funcionando, mas o desempenho de resfriamento for insuficiente, verifique:
- Limpeza do condensador
- Temperatura ambiente
- Ventilação e espaço livre
- Funcionamento do ventilador do condensador
- Temperatura do ar de entrada
- Vazão real
- Pressões e controles do sistema de refrigeração
Se as verificações básicas de fluxo de ar e condições operacionais não identificarem o problema, o diagnóstico da refrigeração deve ser realizado por profissionais qualificados.
Alarme de Alta Pressão
Uma condição de alta pressão no sistema de refrigeração pode estar associada à rejeição insuficiente de calor pelo condensador.
As possíveis causas incluem:
- Condensador sujo
- Ventilador do condensador com falha ou desempenho insuficiente
- Fluxo de ar obstruído
- Recirculação de ar quente
- Temperatura ambiente excessivamente elevada
- Problemas no sistema de refrigeração
Rearmar repetidamente a proteção sem corrigir a causa pode provocar problemas adicionais no equipamento.
O Dreno Não Descarrega
Se o condensado não estiver saindo do secador:
- Verifique a válvula de drenagem
- Inspecione a linha de descarga quanto a bloqueios
- Confirme o funcionamento do controle do dreno
- Verifique se há contaminação dentro do dreno
- Confirme se a tubulação a jusante não está criando contrapressão excessiva
A inspeção regular do dreno é especialmente importante em ambientes úmidos e sistemas que operam continuamente.
Ruído ou Vibração Anormais
As possíveis fontes incluem:
- Desbalanceamento do ventilador
- Fixadores soltos
- Vibração do compressor de refrigeração
- Ressonância dos painéis
- Componentes mecânicos desgastados
- Instalação inadequada
Identifique a origem antes de substituir componentes.
Uma instalação nivelada e uma fixação segura devem ser verificadas primeiro.
Onde um Secador a Ar de Alta Capacidade É Utilizado?
Um secador na faixa de 1130 SCFM pode atender sistemas centralizados de ar comprimido que abastecem diversas áreas de produção.
Automotivo e Manufatura Geral
Na indústria automotiva e na manufatura geral, o ar comprimido seco pode atender ferramentas pneumáticas, máquinas de montagem, atuadores, controles e equipamentos de produção automatizada.
Eletrônica e Fabricação de Precisão
O controle da umidade pode ajudar a proteger equipamentos pneumáticos e de produção sensíveis.
Para eletrônicos e fabricação de precisão, a secagem refrigerada pode constituir uma etapa de um sistema mais amplo de purificação de ar comprimido.
Fabricação de Metais
O ar comprimido é amplamente utilizado em usinagem, equipamentos pneumáticos e operações de processamento de metais.
Para determinadas aplicações de fabricação de metais e corte a laser, o ponto de orvalho sob pressão necessário e a qualidade final do ar devem ser avaliados cuidadosamente, pois alguns processos podem exigir tratamento além da secagem refrigerada padrão.
Processamento Químico
Em processos petroquímicos e químicos, o ar comprimido pode alimentar válvulas pneumáticas, instrumentação e sistemas gerais da planta.
A configuração do secador deve ser compatível com os requisitos de processo, segurança e qualidade do ar do local.
Quando um Secador Refrigerado É a Escolha Correta?
A secagem refrigerada é normalmente utilizada quando o objetivo é evitar problemas com água líquida em sistemas industriais gerais de ar comprimido.
A linha mais ampla de secadores de ar por refrigeração da Lingyu atende diferentes requisitos de vazão, resfriamento e eficiência energética.
No entanto, secadores refrigerados e secadores por adsorção atendem requisitos diferentes de ponto de orvalho.
Se a aplicação exigir ponto de orvalho sob pressão muito abaixo de 0 °C — por exemplo, em processos extremamente sensíveis à umidade ou tubulações expostas a temperaturas muito baixas — um secador por adsorção pode ser mais adequado.
Selecionar a tecnologia de secagem de acordo com o ponto de orvalho sob pressão realmente necessário evita tanto secagem insuficiente quanto complexidade desnecessária do sistema.
Planeje a Manutenção de Acordo com as Condições Operacionais
Uma afirmação fixa como “limpe o condensador semanalmente” ou “faça manutenção do refrigerante a cada trimestre” pode não ser adequada para todas as instalações.
Uma estratégia de manutenção melhor combina inspeções programadas com monitoramento das condições.
Uma sala de compressores interna e limpa pode permitir intervalos maiores entre as limpezas do condensador, enquanto uma instalação com muita poeira pode exigir atenção muito mais frequente.
Da mesma forma, a pressão do refrigerante deve ser diagnosticada quando os dados operacionais indicarem um problema no sistema de refrigeração, e não tratada como parte de um cronograma rotineiro de recarga de refrigerante.
A Confiabilidade de Longo Prazo Começa com a Operação Correta
A vida útil de um secador de ar refrigerado industrial não pode ser garantida simplesmente por meio de um número fixo de anos.
Ela depende da carga, condições ambientais, manutenção, qualidade da instalação, horas de operação e condição dos componentes.
Manter o secador dentro dos limites especificados de pressão, temperatura e vazão é, portanto, mais importante do que estabelecer uma vida útil arbitrária.
A inspeção regular do condensador, dreno automático, circuito de refrigeração, sistema elétrico, filtros e dados operacionais pode ajudar a identificar deteriorações antecipadamente e reduzir paradas não planejadas.
Secagem Confiável para Sistemas de Ar Comprimido de Alta Vazão
O Secador de Ar Refrigerado a Ar de 1130 SCFM pode fornecer controle eficaz de umidade para sistemas industriais de ar comprimido de alta vazão sem exigir infraestrutura de água de resfriamento.
Uma operação bem-sucedida depende de dimensionamento correto, ventilação suficiente, drenagem adequada, filtragem apropriada, baixa perda de pressão do sistema e manutenção baseada nas condições reais.
Sob condições operacionais adequadas, a secagem refrigerada proporciona um ponto de orvalho sob pressão prático de 2–10 °C para uma ampla variedade de aplicações industriais.
Para suporte de dimensionamento ou instalação específico do projeto, entre em contato com a Lingyu informando a vazão necessária, pressão de operação, temperatura de entrada, temperatura ambiente e ponto de orvalho sob pressão desejado.
