O ar comprimido contém naturalmente vapor de água. À medida que o ar comprimido esfria, a umidade pode se condensar dentro de tubulações e equipamentos, contribuindo para corrosão, problemas em componentes pneumáticos, problemas de qualidade do produto e instabilidade do processo.
Quando um secador por refrigeração não consegue fornecer um ponto de orvalho sob pressão suficientemente baixo, um secador de ar por adsorção sem aquecimento pode proporcionar um nível mais profundo de remoção de umidade por meio de adsorção.
Os secadores sem aquecimento são amplamente utilizados porque seu processo de regeneração não exige um aquecedor externo. Em vez disso, parte do ar comprimido já seco é expandida e utilizada como ar de purga para regenerar o dessecante.
A Lingyu oferece secadores regenerativos por adsorção sem aquecimento das Séries CH e HH em sua linha de secadores dessecantes sem aquecimento.
O que é um secador de ar por adsorção sem aquecimento?
Um secador de ar por adsorção sem aquecimento é um secador regenerativo por adsorção que remove o vapor de água do ar comprimido utilizando um material adsorvente.
A Lingyu descreve seu processo de regeneração sem aquecimento como Adsorção com Oscilação de Pressão (PSA).
Com maior pressão parcial de vapor de água, o dessecante adsorve a umidade do ar comprimido. Durante a regeneração, a pressão ao redor do dessecante é reduzida e uma parte do ar seco de produto é utilizada para transportar a umidade liberada para fora do sistema.
Como não é utilizado calor externo, a dessorção e a regeneração podem ocorrer sem um ciclo separado de aquecimento e resfriamento.
Esse princípio de funcionamento relativamente simples é uma das principais diferenças entre a regeneração sem aquecimento e as tecnologias de secagem com dessecante aquecido ou assistidas por soprador.
Como funciona um secador de ar por adsorção sem aquecimento?

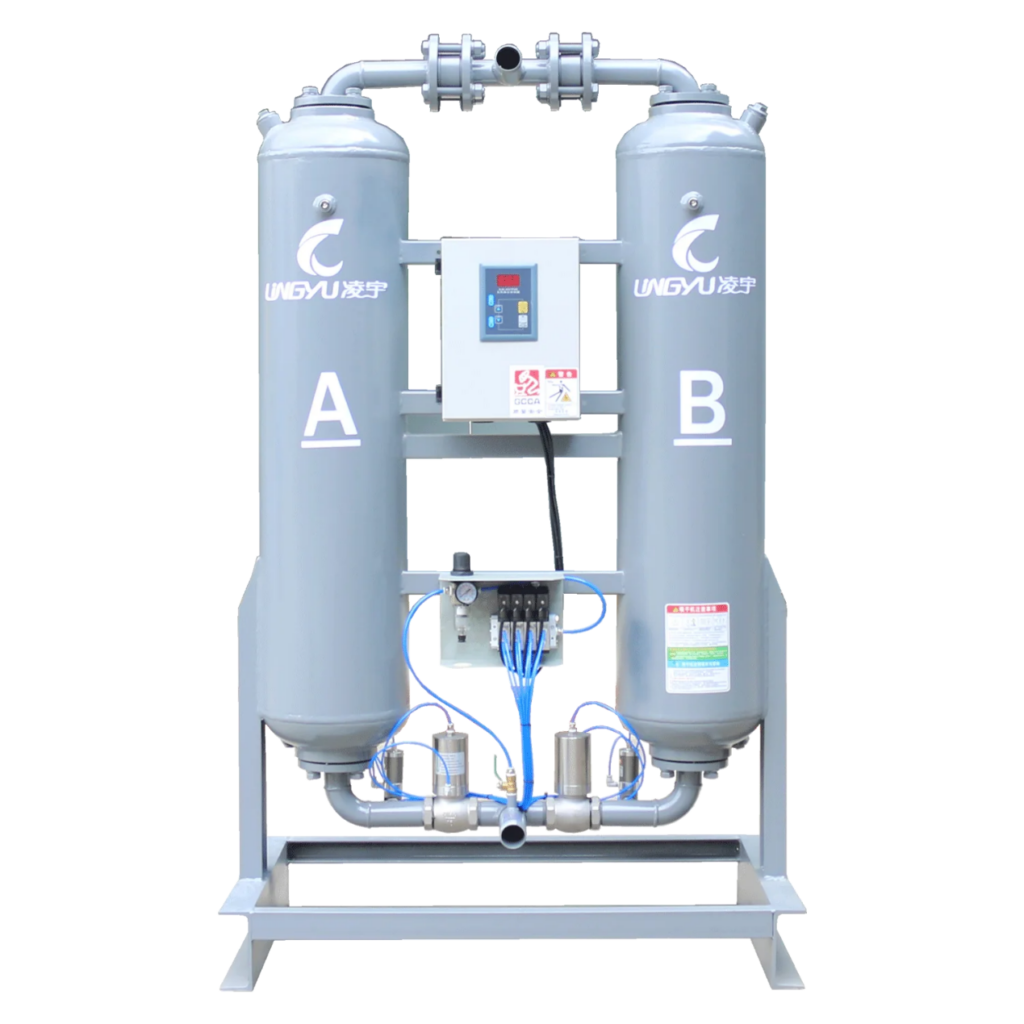

Um secador regenerativo convencional sem aquecimento utiliza dois vasos de adsorção que alternam entre secagem e regeneração.
1. Adsorção
O ar comprimido úmido entra na torre de adsorção ativa.
À medida que o ar passa pelo leito dessecante, o vapor de água é adsorvido na superfície do dessecante. Em seguida, o ar comprimido seco sai do vaso de adsorção e segue para o sistema de ar comprimido a jusante.
2. Regeneração com ar de purga
Ao mesmo tempo, o segundo vaso passa pelo processo de regeneração.
Uma parte do ar seco de produto é desviada para o lado de regeneração. Depois que sua pressão é reduzida, o ar seco de purga passa através do dessecante carregado de umidade.
A menor pressão parcial de vapor de água favorece a dessorção, enquanto o fluxo de ar de purga transporta a umidade liberada para fora pelo sistema de exaustão.
3. Repressurização e comutação das torres
Antes da comutação, o vaso regenerado é repressurizado para que sua pressão se aproxime da pressão do vaso que está em adsorção.
O projeto dos secadores sem aquecimento da Lingyu inclui repressurização automática e equalização de pressão antes da comutação. Isso ajuda a limitar flutuações repentinas de pressão e reduz o impacto mecânico sobre o dessecante.
A torre regenerada assume então a função de secagem, enquanto a torre anteriormente ativa inicia a regeneração. Esse ciclo repetitivo permite a produção contínua de ar comprimido seco.
Quanto ar de purga um secador sem aquecimento utiliza?
Nos secadores regenerativos sem aquecimento CH e HH da Lingyu, o consumo médio de ar de purga é especificado em 8–14%.
Esse ar de purga é um importante fator de custo operacional porque já foi comprimido e tratado antes de ser desviado para a regeneração.
Por exemplo, se um processo exige 100 unidades de vazão utilizável a jusante, o sistema de compressor e secador precisa considerar tanto a demanda do processo quanto o ar necessário para regeneração.
Por isso, o consumo de purga se torna cada vez mais importante à medida que a vazão do sistema e as horas anuais de operação aumentam.
Qual ponto de orvalho um secador dessecante sem aquecimento pode alcançar?
O ponto de orvalho sob pressão alcançável depende da configuração real do secador.
As Séries CH e HH da Lingyu possuem diferentes desempenhos especificados de ponto de orvalho e diferentes configurações de dessecante.
Série CH
A Série CH de secadores dessecantes regenerativos sem aquecimento utiliza alumina ativada e é especificada para uma faixa de ponto de orvalho sob pressão na saída de aproximadamente −50 °C a −20 °C, com consumo médio de ar de purga de 8–14%.
Consulte o secador de ar por adsorção com regeneração sem aquecimento Série CH para o produto correspondente.
Série HH
A Série HH combina alumina ativada com peneira molecular de alto desempenho e é especificada para um ponto de orvalho sob pressão na saída de ≤−40 °C, também com consumo médio de purga de 8–14%.
Os compradores que estiverem avaliando essa configuração podem consultar o secador de ar por adsorção com regeneração sem aquecimento Série HH.
O ponto de orvalho sob pressão adequado deve ser selecionado de acordo com o requisito real do processo, em vez de se presumir que o menor valor possível seja sempre melhor.
Principais vantagens dos secadores de ar por adsorção sem aquecimento
A principal vantagem da tecnologia sem aquecimento é a regeneração simples sem um aquecedor externo.
O ar de purga e o ar de produto vêm da mesma fonte de ar comprimido, proporcionando ao sistema uma estrutura e um princípio de funcionamento relativamente simples.
Os secadores sem aquecimento também evitam o soprador, o aquecedor de regeneração e os componentes de gerenciamento térmico encontrados em tecnologias regenerativas mais complexas.
Outras vantagens práticas incluem operação contínua com duas torres, capacidade de atingir baixo ponto de orvalho sob pressão, controle programável, repressurização automática e integração relativamente simples ao sistema.
Essas vantagens ainda devem ser avaliadas em relação às condições reais da instalação e aos requisitos de operação.
A principal limitação: custo do ar de purga
A maior contrapartida de eficiência de um secador sem aquecimento é o uso de ar comprimido seco para regeneração.
Os secadores sem aquecimento da Lingyu especificam consumo médio de purga de 8–14%. Em vazões mais altas ou com muitas horas anuais de operação, produzir esse ar comprimido adicional pode representar um custo energético significativo.
Por isso, um secador sem aquecimento não deve ser escolhido automaticamente apenas porque não possui aquecedor.
O custo operacional total depende da quantidade de energia que o compressor a montante precisa utilizar para fornecer tanto o ar de produção quanto o ar de regeneração.
Sem aquecimento vs. regeneração aquecida
Um secador regenerativo aquecido reduz a demanda de ar de purga adicionando energia térmica ao processo de regeneração.
A configuração HH com purga aquecida da Lingyu, por exemplo, especifica consumo médio de ar de purga de 4–8%, em comparação com 8–14% nas configurações sem aquecimento.
A contrapartida é que a regeneração aquecida adiciona um aquecedor e um ciclo de regeneração mais complexo.
Os clientes que estiverem considerando essa alternativa podem consultar a linha de secadores de ar por adsorção com regeneração aquecida.
Portanto, a comparação correta não é simplesmente “sem aquecimento é mais barato” ou “aquecido é mais eficiente”. O custo inicial do equipamento, as perdas de ar de purga, o consumo de energia, o tamanho do sistema e os requisitos de manutenção devem ser considerados em conjunto.
Sem aquecimento vs. regeneração com soprador aquecido
Para sistemas maiores, nos quais o custo do ar de purga se torna mais significativo, a regeneração com soprador aquecido pode oferecer outra opção.
Em vez de depender principalmente de ar comprimido seco, o sistema com soprador aquecido e baixo consumo de purga da Lingyu utiliza ar ambiente fornecido por um soprador durante a regeneração e apenas uma pequena quantidade de ar seco de produto durante o resfriamento.
Seu consumo especificado de ar de regeneração é de 2–3%, enquanto a configuração com soprador aquecido e purga zero reduz o consumo de ar comprimido para regeneração a aproximadamente 0%.
Isso pode tornar a tecnologia com soprador aquecido atraente quando a perda de ar comprimido possui alto valor econômico, embora o soprador, o aquecedor, os equipamentos de resfriamento e os controles aumentem a complexidade do sistema.
Consulte a linha de secadores por adsorção com soprador e purga zero para essa tecnologia de regeneração.
Sem aquecimento vs. Calor de Compressão
Os sistemas com Calor de Compressão adotam outra abordagem, utilizando ar de descarga do compressor em alta temperatura como fonte de energia para regeneração.
Isso pode reduzir substancialmente as perdas de ar de regeneração, mas o secador precisa ser corretamente integrado a um sistema compatível de ar comprimido em alta temperatura.
As instalações que estiverem avaliando essa tecnologia podem consultar a linha de secadores com regeneração por calor de compressão.
Para instalações menores ou menos complexas, um secador sem aquecimento ainda pode oferecer um melhor equilíbrio entre simplicidade do equipamento e requisitos operacionais.
Por que a qualidade do ar de entrada é importante?
Um secador dessecante é projetado principalmente para remover vapor de água, e não para resolver todos os tipos de contaminação presentes no sistema de ar comprimido.
Água líquida, contaminação por óleo e partículas que chegam ao dessecante podem afetar negativamente o desempenho de adsorção e sua vida útil.
Portanto, a separação adequada de condensado e a filtragem devem ser consideradas como parte do sistema completo de tratamento de ar comprimido.
A linha de produtos da Lingyu inclui um filtro de precisão para ar comprimido para aplicações de purificação de ar comprimido.
O grau e a configuração exatos de filtragem devem ser selecionados de acordo com o tipo de compressor, a configuração do secador, o nível de contaminação e a qualidade de ar necessária a jusante.
O tipo de dessecante é importante
A configuração do dessecante é diferente entre as duas séries de produtos sem aquecimento da Lingyu.
Na Série CH, o dessecante especificado é alumina ativada.
Na Série HH, o leito especificado utiliza alumina ativada + peneira molecular de alto desempenho.
Portanto, a seleção do dessecante deve seguir as especificações da série de secador escolhida, em vez de se presumir que todos os materiais adsorventes sejam padrão em todos os secadores sem aquecimento da Lingyu.
Condições de operação e dimensionamento
O dimensionamento do secador não deve ser baseado apenas na vazão nominal do compressor.
Para o secador sem aquecimento HH da Lingyu, as principais especificações operacionais incluem:
| Parâmetro | Especificação |
|---|---|
| Pressão nominal de entrada | 0,7 MPa |
| Faixa de pressão operacional | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 10–30 °C |
| Temperatura máxima de entrada | ≤40 °C |
| Consumo médio de ar de purga | 8–14% |
| Ponto de orvalho sob pressão na saída | ≤−40 °C |
| Faixa de temperatura ambiente de operação | 2–45 °C |
Essas condições são importantes porque a temperatura de entrada, a pressão de operação, a vazão e a carga de umidade influenciam o desempenho do secador.
Para vazões acima de 150 m³/min, ou para requisitos especiais de pressão, material ou temperatura, o sistema deve ser selecionado de acordo com as condições específicas do projeto.
As condições ambientais também são importantes
A ausência de um aquecedor de regeneração simplifica o processo de regeneração sem aquecimento, mas isso não significa que o secador possua capacidade ilimitada de operação em baixas temperaturas.
A faixa de temperatura ambiente indicada pela Lingyu para esses sistemas sem aquecimento é de aproximadamente 2–45 °C.
Portanto, a regeneração sem aquecimento evita a dependência de um aquecedor de regeneração, mas ainda exige operação dentro das condições ambientais especificadas.
Estratégia de controle
Os secadores sem aquecimento CH e HH da Lingyu suportam controle eletrônico programável.
O princípio operacional padrão sem aquecimento baseia-se em adsorção controlada, despressurização, regeneração, repressurização e comutação das torres.
As funções de controle devem ser selecionadas de acordo com a configuração real do secador, em vez de se presumir que todos os modelos sem aquecimento incluam as mesmas funções de purga sob demanda ou controle baseado no ponto de orvalho disponíveis em outras tecnologias de secadores regenerativos.
Pressão e requisitos especiais de instalação
A faixa padrão de pressão operacional descrita para os secadores sem aquecimento da Lingyu é de 0,6–1,0 MPa.
Outras classificações de pressão podem estar disponíveis para requisitos específicos, mas aplicações especiais de alta pressão ou em áreas classificadas devem ser avaliadas de acordo com a configuração real do produto e a documentação do projeto.
Isso evita tratar uma solução especial de engenharia como uma característica padrão de todos os secadores CH ou HH sem aquecimento.
Onde os secadores dessecantes sem aquecimento são utilizados?
Os secadores sem aquecimento podem ser considerados em processos industriais nos quais o ponto de orvalho sob pressão necessário esteja dentro da faixa de desempenho do secador e nos quais a simplicidade da regeneração sem aquecimento seja atraente.
Eletrônicos e fabricação de precisão
Em ambientes de produção eletrônica e de precisão, o controle de umidade pode ser importante para sistemas pneumáticos e de processo.
Consulte a página de eletrônicos e semicondutores.
Processamento petroquímico e químico
Instalações químicas e petroquímicas também podem exigir ar comprimido confiável com baixo ponto de orvalho para aplicações de instrumentação e processo.
Consulte a página de fabricação de processos químicos.
Uma lógica de seleção semelhante se aplica às indústrias farmacêutica, alimentícia, de energia, manufatura e outras. O secador deve ser selecionado de acordo com os requisitos reais de qualidade do ar, ponto de orvalho, pressão e processo, e não apenas com base no nome do setor.
Requisitos de manutenção
Os secadores sem aquecimento possuem um sistema de regeneração relativamente simples, mas ainda exigem manutenção regular.
As áreas importantes incluem a condição do dessecante, válvulas de comutação, atuadores pneumáticos, silenciadores, filtros, drenos, circuito de purga, sistema de equalização de pressão e desempenho do ponto de orvalho na saída.
O dessecante de alto desempenho da Lingyu foi projetado para proporcionar desempenho estável de longo prazo do ponto de orvalho com baixa geração de pó.
A substituição do dessecante deve ser baseada nas condições de operação, contaminação, desempenho do ponto de orvalho sob pressão, deterioração mecânica e orientações de manutenção do fabricante, em vez de um intervalo fixo universal.
Secador sem aquecimento vs. secador aquecido: comparação rápida
| Fator | Regeneração sem aquecimento | Regeneração aquecida |
| Principal método de regeneração | Ar comprimido seco de purga | Calor + ar de purga |
| Aquecedor externo de regeneração | Não | Sim |
| Referência de ar de purga da Lingyu | 8–14% | 4–8% para HH com purga aquecida |
| Referência de baixo ponto de orvalho da Lingyu | CH: −50 °C a −20 °C; HH: ≤−40 °C | HH com purga aquecida: ≤−40 °C |
| Complexidade do sistema | Menor | Maior |
| Principal compromisso operacional | Maior perda de ar comprimido | Energia do aquecedor + menor demanda de purga |
| Prioridade de seleção | Simplicidade e vazão adequada | Menor consumo de purga na escala apropriada |
Nenhum dos dois tipos de secador é universalmente mais econômico.
A escolha correta depende do custo de energia do compressor, vazão, horas de operação, ponto de orvalho exigido, capacidade de manutenção e investimento de capital.
Conclusão
Um secador de ar por adsorção sem aquecimento remove o vapor de água por adsorção com oscilação de pressão e regenera o dessecante sem utilizar calor externo.
Durante a adsorção, o dessecante retém a umidade do ar comprimido. Durante a regeneração, parte do ar seco de produto é despressurizada e passa através do dessecante saturado, transportando a umidade liberada para fora do secador. Os dois vasos de adsorção alternam suas funções para manter a secagem contínua.
Na atual linha de secadores sem aquecimento da Lingyu, as principais especificações são:
- Série CH: consumo médio de ar de purga de 8–14%, ponto de orvalho sob pressão na saída de −50 °C a −20 °C e alumina ativada.
- Série HH: consumo médio de ar de purga de 8–14%, ponto de orvalho sob pressão na saída de ≤−40 °C e alumina ativada + peneira molecular de alto desempenho.
Portanto, o secador sem aquecimento correto deve ser selecionado de acordo com o ponto de orvalho sob pressão exigido, vazão real, temperatura de entrada, pressão de operação, custo do ar de purga, qualidade do ar de entrada, configuração do dessecante e requisitos de manutenção.
Para muitos sistemas industriais de ar comprimido, a regeneração sem aquecimento continua sendo uma solução eficaz quando são necessários operação simples e baixo ponto de orvalho sob pressão, mas o consumo de ar de purga deve sempre ser incluído no cálculo do custo operacional total.
