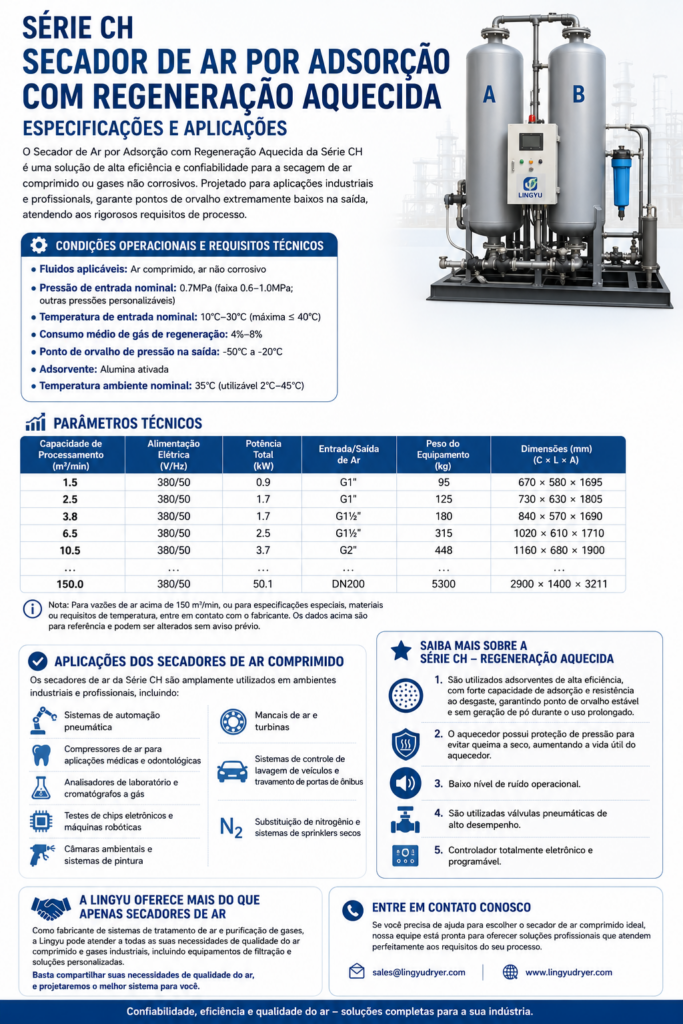

O Secador de Ar por Adsorção com Regeneração Aquecida Série CH foi desenvolvido para sistemas industriais de ar comprimido que exigem pontos de orvalho sob pressão baixos e estáveis, ao mesmo tempo em que reduzem o consumo de ar de purga em comparação com sistemas convencionais de regeneração sem calor.
Com capacidades de processamento de 1,5 m³/min a 150 m³/min, o Secador de Ar por Adsorção com Regeneração Aquecida Série CH pode ser utilizado com ar comprimido e outros gases não corrosivos em uma ampla variedade de aplicações industriais.
Ao utilizar uma fonte externa de calor durante a regeneração, o secador reduz a quantidade de ar comprimido seco necessária para regenerar o dessecante, mantendo um desempenho confiável de remoção de umidade.
Condições Operacionais e Requisitos Técnicos
A Série CH foi desenvolvida para condições industriais comuns de operação de ar comprimido:
| Parâmetro | Especificação |
|---|---|
| Meio aplicável | Ar comprimido / ar não corrosivo |
| Pressão nominal de entrada | 0,7 MPa |
| Faixa de pressão de operação | 0,6–1,0 MPa; outras classes de pressão disponíveis mediante solicitação |
| Temperatura nominal de entrada | 10–30 °C |
| Temperatura máxima de entrada | ≤40 °C |
| Consumo médio de ar de purga | 4%–8% |
| Ponto de orvalho sob pressão na saída | −50 °C a −20 °C |
| Dessecante | Alumina ativada |
| Temperatura ambiente nominal | 35 °C |
| Faixa de temperatura ambiente de operação | 2–45 °C |
Para aplicações que exigem diferentes pontos de orvalho, métodos de regeneração, capacidades ou configurações de sistema, a Lingyu também oferece uma linha mais ampla de secadores de ar por adsorção.
Como Funciona um Secador com Regeneração Aquecida?
A Série CH opera utilizando um processo de adsorção por oscilação de temperatura.
Etapa de Secagem
Durante a etapa de secagem, o ar comprimido atravessa um leito de dessecante que adsorve o vapor de água.
Enquanto uma torre de adsorção seca o ar comprimido, a segunda torre passa pelo processo de regeneração.
Regeneração Aquecida
Durante a regeneração, um aquecedor externo eleva a temperatura do ar de regeneração.
A energia térmica adicional permite que a umidade retida pelo dessecante seja liberada com maior eficiência. Em seguida, uma parte do ar seco produzido transporta a umidade liberada para fora do secador.
Dessorção Aquecida e Resfriamento
O ciclo de regeneração inclui duas etapas importantes: dessorção aquecida e resfriamento.
Depois que a umidade é removida, o dessecante precisa ser resfriado antes de retornar à etapa de adsorção. Isso permite recuperar sua capacidade de remoção de umidade antes do início do próximo ciclo de secagem.
Como o calor auxilia o processo de regeneração, o consumo médio de ar de purga pode ser reduzido para aproximadamente 4%–8%.
Principais Características de Projeto
A Série CH foi projetada para operação confiável em sistemas industriais contínuos de ar comprimido.
Válvulas Pneumáticas de Alto Desempenho
Válvulas pneumáticas de alto desempenho proporcionam alternância rápida e estável entre os ciclos de adsorção e regeneração, ajudando a manter uma operação consistente do sistema.
Dessecante de Alta Eficiência
O dessecante de alta eficiência oferece forte capacidade de adsorção e boa resistência à abrasão, ajudando a manter um desempenho estável do ponto de orvalho e reduzindo a geração de pó durante a operação prolongada.
Controle Programável Inteligente
O controle programável inteligente simplifica a operação e a manutenção ao gerenciar automaticamente os processos de secagem, regeneração, resfriamento e alternância.
Repressurização Automática
A repressurização automática equaliza a pressão entre os vasos antes da alternância.
Isso ajuda a reduzir flutuações repentinas de pressão e o impacto mecânico sobre o dessecante.
Proteção de Pressão do Aquecedor
A proteção de pressão do aquecedor ajuda a evitar aquecimento a seco e melhora a confiabilidade e a vida útil do aquecedor.
Redução de Ruído
Válvulas de retenção de baixo ruído e silenciadores também ajudam a reduzir o ruído de exaustão durante a regeneração e a alternância.
Parâmetros Técnicos da Série CH
| Modelo | Capacidade (m³/min) | Alimentação Elétrica (V/Hz) | Potência Total (kW) | Entrada / Saída de Ar | Peso (kg) | Dimensões C × L × A (mm) |
| LY-CH10HX | 1,5 | 380/50 | 0,9 | G1″ | 95 | 666 × 520 × 1692 |
| LY-CH20HX | 2,5 | 380/50 | 1,7 | G1″ | 125 | 726 × 520 × 1802 |
| LY-CH30HX | 3,8 | 380/50 | 1,7 | G1½” | 180 | 840 × 500 × 1691 |
| LY-CH50HX | 6,5 | 380/50 | 2,5 | G1½” | 315 | 1010 × 500 × 1713 |
| LY-CH75HX | 10,5 | 380/50 | 3,7 | G2″ | 448 | 1090 × 600 × 1912 |
| LY-CH100HX | 13,5 | 380/50 | 3,7 | G2″ | 540 | 1164 × 600 × 2192 |
| LY-CH120HX | 17,0 | 380/50 | 3,7 | DN65 | 610 | 1195 × 780 × 2251 |
| LY-CH150HX | 21,5 | 380/50 | 6,1 | DN80 | 740 | 1265 × 900 × 2282 |
| LY-CH200HX | 28,5 | 380/50 | 10,0 | DN80 | 1040 | 1460 × 1060 × 2320 |
| LY-CH300HX | 37,0 | 380/50 | 10,0 | DN100 | 1280 | 1580 × 1080 × 2460 |
| LY-CH600HX | 65,0 | 380/50 | 20,1 | DN125 | 2050 | 2040 × 1240 × 2820 |
| LY-CH900HX | 95,0 | 380/50 | 27,1 | DN150 | 2950 | 2330 × 1430 × 3250 |
| LY-CH1100HX | 110,0 | 380/50 | 34,1 | DN150 | 3200 | 2450 × 1430 × 2980 |
| LY-CH1300HX | 130,0 | 380/50 | 42,1 | DN150 | 4700 | 2610 × 1580 × 3060 |
| LY-CH1500HX | 150,0 | 380/50 | 50,1 | DN200 | 5300 | 2900 × 1400 × 3211 |
Para vazões superiores a 150 m³/min ou aplicações que envolvam pressões, materiais, temperaturas ou requisitos de instalação especiais, estão disponíveis configurações personalizadas.
Onde São Utilizados os Secadores com Regeneração Aquecida Série CH?
Os secadores com regeneração aquecida são particularmente úteis em aplicações nas quais o controle de umidade é importante para a estabilidade da produção, confiabilidade dos equipamentos ou qualidade do produto.
Laboratórios e Equipamentos Analíticos
Em aplicações laboratoriais e de equipamentos analíticos, o ar comprimido seco pode atender instrumentos pneumáticos, analisadores e outros equipamentos que podem ser sensíveis à umidade.
Eletrônica e Fabricação de Precisão
Na indústria eletrônica e na fabricação de precisão, a qualidade controlada do ar comprimido ajuda a proteger componentes pneumáticos e contribui para a operação estável de equipamentos automatizados e de produção de precisão.
Para esse tipo de aplicação, também podem ser consultadas as soluções da Lingyu para eletrônicos e semicondutores.
Aplicações Médicas
O ar comprimido seco também é importante em diversas aplicações médicas e odontológicas, nas quais o sistema completo de tratamento de ar deve ser configurado de acordo com o nível de qualidade de ar necessário.
Para esse setor, a Lingyu dispõe de soluções para dispositivos médicos e indústria farmacêutica.
Automotivo e Manufatura Geral
Na indústria automotiva e na manufatura geral, os secadores com regeneração aquecida podem atender automação pneumática, máquinas de produção, sistemas de controle e outros processos que dependem de ar comprimido seco e confiável.
Os usuários também podem consultar as soluções para componentes automotivos e de transporte e para manufatura geral e máquinas.
Outras Aplicações Típicas
Outras aplicações típicas incluem:
- Sistemas de automação pneumática
- Câmaras de ensaio ambiental
- Mancais a ar
- Turbinas
- Ar de instrumentação e controle
- Equipamentos robóticos
- Sistemas secos de sprinklers
- Equipamentos de análise de gases
- Sistemas industriais de ar de processo
O secador apropriado deve sempre ser selecionado de acordo com a vazão real, pressão, temperatura, requisito de ponto de orvalho e ambiente operacional.
Por Que a Filtragem do Ar Comprimido É Importante?
A remoção de umidade representa apenas uma parte da purificação do ar comprimido.
O ar comprimido também pode conter aerossóis de óleo, partículas sólidas, contaminantes provenientes da tubulação e outras impurezas. Dependendo da qualidade de ar necessária, uma filtragem adequada deve ser instalada antes ou depois do secador.
Um filtro de precisão para ar comprimido pode ser integrado ao sistema de secagem para ajudar a controlar partículas e óleo residual antes que o ar comprimido alcance equipamentos sensíveis a jusante.
A seleção correta dos filtros também ajuda a proteger o dessecante contra contaminação, contribuindo para um desempenho mais estável do secador e maior vida útil.
Integração com Sistemas de Geração de Nitrogênio
O ar comprimido seco também é uma parte importante de muitos sistemas de geração de nitrogênio no local.
Os geradores de nitrogênio PSA exigem ar comprimido devidamente tratado para ajudar a proteger o material adsorvente e manter um desempenho operacional estável.
Quando são necessários tanto secagem de ar comprimido quanto produção de nitrogênio, o sistema de tratamento de ar pode ser projetado em conjunto com um gerador de nitrogênio adequado.
A configuração do sistema deve se basear na pureza do nitrogênio, vazão de nitrogênio, condições do ar de alimentação, pressão de operação e processo de produção específico.
Como Selecionar o Modelo Correto da Série CH
Selecionar um secador com regeneração aquecida apenas com base na vazão nominal do compressor pode resultar em dimensionamento inadequado.
Várias condições de operação devem ser consideradas em conjunto:
Vazão Real de Ar Comprimido
Confirme a vazão real de ar comprimido exigida pelo sistema.
Pressão de Entrada
Considere a pressão real de operação.
Temperatura de Entrada
A temperatura de entrada afeta a carga de secagem e deve ser considerada no dimensionamento.
Ponto de Orvalho Sob Pressão Necessário
Defina o ponto de orvalho sob pressão exigido pelo processo.
Temperatura Ambiente
A temperatura ambiente real deve ser considerada em relação à faixa operacional do equipamento.
Horas de Operação
Considere o regime diário e contínuo de funcionamento.
Condições de Carga do Compressor
As condições reais de carregamento do compressor devem fazer parte da avaliação do sistema.
Qualidade de Ar Necessária
Defina os requisitos de umidade, partículas e óleo do processo a jusante.
Espaço Disponível para Instalação
As dimensões e o espaço disponível no local devem ser verificados durante a seleção.
Requisitos Futuros de Capacidade
Possíveis aumentos futuros de vazão também devem ser considerados.
Por exemplo, a pressão nominal padrão de entrada é de 0,7 MPa, enquanto a faixa normal de operação é de 0,6–1,0 MPa. A temperatura nominal de entrada é de 10–30 °C, enquanto a temperatura máxima de entrada é de 40 °C.
Alterações na temperatura de entrada, pressão de operação ou demanda de vazão podem afetar a carga real de secagem. Portanto, a capacidade do secador deve ser avaliada utilizando as condições reais de operação, e não apenas a capacidade do compressor.
Usuários que desejam consultar diretamente esta configuração podem acessar o secador de ar por adsorção com regeneração aquecida Série CH.
Soluções Completas de Tratamento de Ar Comprimido
A Lingyu fornece equipamentos de purificação de ar comprimido e separação de gases para diversos processos industriais, incluindo secadores de ar por refrigeração, secadores por adsorção, secadores combinados, filtros de precisão e sistemas de geração de nitrogênio.
Um sistema completo de tratamento de ar comprimido pode ser configurado de acordo com a vazão necessária, ponto de orvalho sob pressão, teor de óleo, nível de partículas, pressão de operação, temperatura e requisitos do processo a jusante.
Se precisar de ajuda para selecionar um Secador com Regeneração Aquecida Série CH ou configurar um sistema completo de tratamento de ar comprimido, entre em contato com a Lingyu informando suas condições de operação e requisitos de qualidade do ar.
