Ao operar um sistema de ar comprimido, a umidade é uma das maiores ameaças ao desempenho e à vida útil dos equipamentos. É nesse contexto que entram os secadores de ar refrigerados. Mas como funciona exatamente um secador de ar refrigerado? Este guia explica o processo com clareza técnica e insights práticos, ajudando você a compreender melhor o sistema e a tomar decisões mais acertadas para sua instalação de ar comprimido.
Seja em oficinas, fábricas ou linhas de montagem automatizadas, este guia detalha como funciona um secador de ar refrigerado, por que ele é essencial e como escolher e manter o modelo adequado para sua operação.
🧊 O que é um Secador de Ar Refrigerado?
Um secador de ar refrigerado é um sistema de tratamento de ar comprimido projetado para remover o vapor de água presente no ar. A umidade no ar comprimido pode causar corrosão, falhas em equipamentos, contaminação e redução de eficiência. Ao resfriar o ar comprimido, o secador faz com que a umidade se condense em forma de água líquida, que é então removida por um sistema de drenagem.
Agora vamos responder à pergunta principal: como funciona um secador de ar refrigerado?

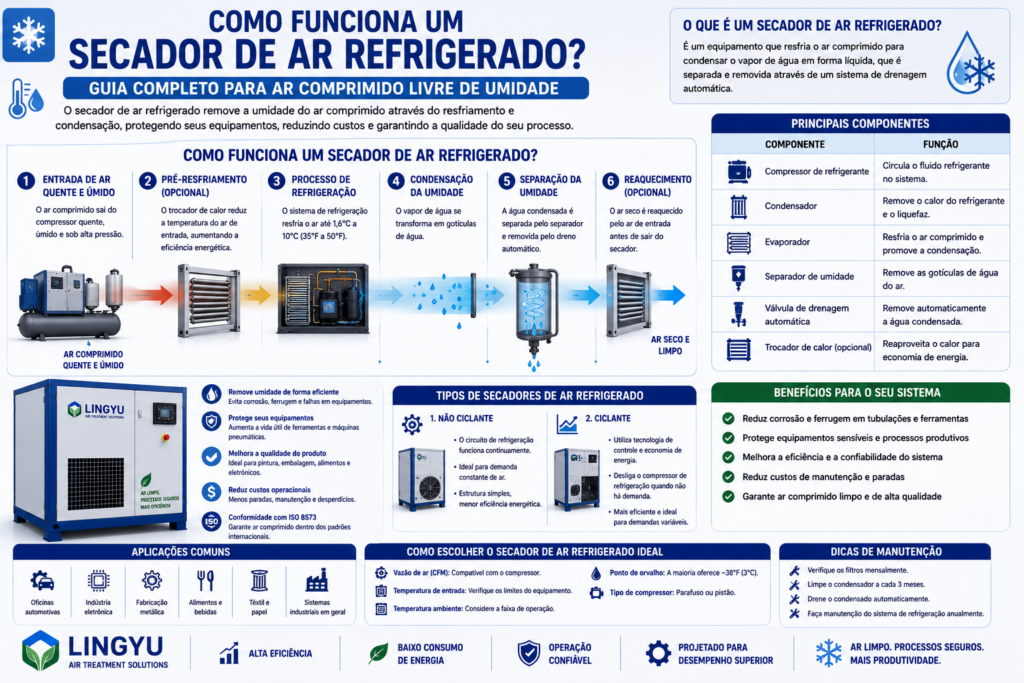

⚙️ Como Funciona um Secador de Ar Refrigerado?
O funcionamento de um secador de ar refrigerado pode ser dividido nas seguintes etapas principais:
🔹 Etapa 1: Entrada de Ar Comprimido Quente e Úmido
O ar comprimido proveniente do compressor contém grande quantidade de vapor de água e calor. Esse ar entra no secador em alta temperatura e pressão.
🔹 Etapa 2: Pré-resfriamento (Opcional em Modelos de Alta Eficiência)
Alguns sistemas utilizam um pré-resfriador que troca calor entre o ar seco de saída e o ar quente de entrada, aumentando a eficiência energética.
🔹 Etapa 3: Processo de Refrigeração
O ar comprimido é resfriado por um sistema de refrigeração (semelhante ao de uma geladeira doméstica). A temperatura é reduzida para aproximadamente 1,6°C a 10°C (35°F a 50°F).
🔹 Etapa 4: Condensação da Umidade
Nessas temperaturas, o vapor de água se condensa em forma líquida. Quanto mais baixa a temperatura, maior a quantidade de água removida.
🔹 Etapa 5: Separação da Umidade
A água condensada é separada por um separador de umidade (geralmente centrífugo ou coalescente) e eliminada por uma válvula de drenagem automática.
🔹 Etapa 6: Reaquecimento (em alguns modelos)
Para evitar condensação nas tubulações a jusante, o ar seco pode ser reaquecido pelo ar de entrada por meio de um trocador de calor antes de sair do sistema.
🧩 Principais Componentes de um Secador de Ar Refrigerado
Para entender como funciona um secador de ar refrigerado, é importante conhecer seus componentes:
| Componente | Função |
|---|---|
| Compressor de refrigerante | Circula o fluido refrigerante no sistema |
| Condensador | Remove o calor do refrigerante e o liquefaz |
| Evaporador | Resfria o ar comprimido e promove a condensação da umidade |
| Separador de umidade | Remove fisicamente a água do ar |
| Válvula de drenagem automática | Remove a água condensada automaticamente |
| Trocador de calor (opcional) | Otimiza a eficiência energética |
🌟 Benefícios dos Secadores de Ar Refrigerado
Agora que entendemos como funciona um secador de ar refrigerado, veja suas principais vantagens:
✅ Reduz corrosão e ferrugem em tubulações e ferramentas
✅ Protege equipamentos sensíveis como máquinas CNC e ferramentas pneumáticas
✅ Melhora a qualidade do produto em pintura, embalagem e alimentos
✅ Reduz paradas e custos de manutenção
✅ Garante conformidade com a norma ISO 8573 de qualidade do ar
🔬 Tipos de Secadores de Ar Refrigerado
Existem dois tipos principais:
1. Secador de Ar Refrigerado Não Ciclante
- Opera continuamente
- Indicado para demanda de ar constante
- Estrutura simples, porém menor eficiência energética
2. Secador de Ar Refrigerado Ciclante
- Utiliza tecnologia de controle variável
- Desliga o compressor quando não há demanda
- Maior eficiência energética
🛠️ Como Escolher o Secador de Ar Refrigerado Correto
Além de entender como funciona um secador de ar refrigerado, é essencial escolher o modelo adequado:
- Vazão de ar (CFM) – Compatível com o compressor
- Temperatura de entrada – Verificar limites do equipamento
- Temperatura ambiente – Impacta diretamente o desempenho
- Ponto de orvalho exigido – Normalmente entre 1,6°C e 10°C
- Tipo de compressor – Parafuso ou pistão
💡 Aplicações Comuns
- Oficinas automotivas
- Indústrias eletrônicas
- Metalurgia
- Indústria alimentícia e bebidas
- Indústria têxtil e papel
- Sistemas industriais em geral
❓ FAQ – Como Funciona um Secador de Ar Refrigerado?
Q1: Ele serve para todas as indústrias?
R: Sim, para aplicações industriais gerais. Para ar extremamente seco, recomenda-se secador por adsorção.
Q2: Qual ponto de orvalho ele atinge?
R: Geralmente entre 1,6°C e 10°C.
Q3: Ele remove óleo?
R: Não. É necessário usar filtros coalescentes.
Q4: Pode ser instalado ao ar livre?
R: Apenas modelos específicos para instalação externa.
Q5: Qual a manutenção necessária?
R: Filtros mensais, condensador trimestral e revisão anual.
📌 Conclusão
Entender como funciona um secador de ar refrigerado é fundamental para garantir eficiência e confiabilidade em sistemas de ar comprimido. Ao remover a umidade do ar, ele protege equipamentos, reduz custos e melhora a produtividade.
Com a escolha correta e manutenção adequada, o secador de ar refrigerado garante desempenho estável e economia de energia a longo prazo.
