Selecionar o secador de ar adequado é fundamental para manter o ar comprimido limpo, seco e eficiente. No entanto, muitos operadores industriais ainda se perguntam: como dimensionar corretamente um secador de ar refrigerado?
Um secador subdimensionado pode resultar em excesso de umidade, corrosão, falhas no sistema e paradas não programadas. Por outro lado, um equipamento superdimensionado aumenta desnecessariamente o consumo de energia e os custos operacionais.
Neste guia completo, explicaremos passo a passo como dimensionar um secador de ar refrigerado, considerando vazão (CFM), pressão, temperatura, fatores de correção e outros aspectos essenciais. Seja para uma nova instalação ou para a atualização de um sistema existente, este artigo ajudará você a tomar a decisão correta.
🔍 Por Que o Dimensionamento Correto de um Secador de Ar Refrigerado É Importante?
Antes de entender como dimensionar um secador de ar refrigerado, é importante compreender por que isso é tão importante:
✅ Evita excesso de umidade e condensado na rede de ar comprimido
✅ Protege ferramentas pneumáticas e equipamentos a jusante
✅ Reduz custos de manutenção e reparos
✅ Garante conformidade com os padrões de qualidade do ar ISO 8573
✅ Otimiza a eficiência energética e reduz os custos operacionais a longo prazo
O dimensionamento inadequado é uma das principais causas de falhas em sistemas de secagem de ar comprimido.

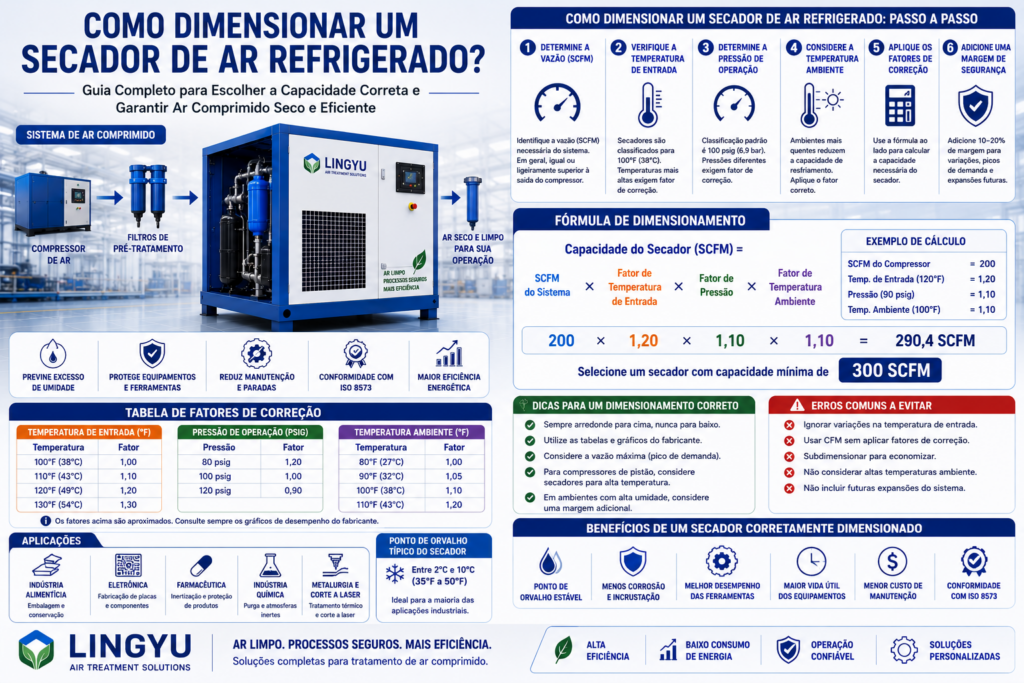

⚙️ Como Dimensionar um Secador de Ar Refrigerado: Passo a Passo
Etapa 1: Determinar a Vazão Necessária (SCFM)
Comece identificando a vazão em SCFM (Standard Cubic Feet per Minute) exigida pelo sistema de ar comprimido. Em geral, esse valor corresponde à capacidade do compressor ou é ligeiramente superior.
📌 Exemplo:
Se o compressor fornece 200 SCFM, o secador deverá ser dimensionado para pelo menos esse valor, considerando os fatores de correção que serão aplicados posteriormente.
Etapa 2: Avaliar a Temperatura de Entrada do Ar
Os secadores refrigerados normalmente são especificados para uma temperatura de entrada de aproximadamente 38°C (100°F).
Se o sistema operar com temperaturas mais elevadas, por exemplo 49°C (120°F), será necessário aplicar um fator de correção para compensar a perda de capacidade.
📌 Regra prática:
Quanto maior a temperatura de entrada, maior deverá ser a capacidade do secador.
Etapa 3: Determinar a Pressão de Operação
Os secadores costumam ser dimensionados com base em uma pressão padrão de 100 psig (6,9 bar).
Pressões diferentes afetam o volume efetivo de ar a ser tratado:
- Pressão mais alta → menor capacidade necessária
- Pressão mais baixa → maior capacidade necessária
Nesse caso, também é necessário aplicar um fator de correção.
Etapa 4: Considerar a Temperatura Ambiente
A temperatura ambiente influencia diretamente a eficiência do sistema de refrigeração.
Ambientes mais quentes reduzem a capacidade de secagem, exigindo um equipamento de maior porte.
| Temperatura Ambiente | Fator de Correção |
|---|---|
| 27°C (80°F) | 1,00 |
| 32°C (90°F) | 1,05 |
| 38°C (100°F) | 1,10 |
| 43°C (110°F) | 1,20 |
Etapa 5: Aplicar os Fatores de Correção
Para dimensionar corretamente um secador de ar refrigerado, aplique todos os fatores relevantes:
Fórmula:
Capacidade Necessária do Secador (SCFM) = Vazão do Sistema × Fator de Temperatura de Entrada × Fator de Pressão × Fator de Temperatura Ambiente
📌 Exemplo de Cálculo
Dados do sistema:
- Vazão do compressor: 200 SCFM
- Temperatura de entrada: 120°F → fator 1,20
- Pressão operacional: 90 psig → fator 1,10
- Temperatura ambiente: 100°F → fator 1,10
Cálculo:
Capacidade necessária = 200 × 1,20 × 1,10 × 1,10 = 290,4 SCFM
Neste caso, recomenda-se selecionar um secador com capacidade mínima de 300 SCFM.
Etapa 6: Adicionar uma Margem de Segurança
Para acomodar futuras expansões, variações operacionais e possíveis imprecisões de cálculo, recomenda-se adicionar uma margem de segurança de 10% a 20% sobre o valor final.
📊 Tabela de Referência Rápida dos Fatores de Correção
| Parâmetro | Condição | Fator Aproximado |
| Temperatura de Entrada | 100°F | 1,00 |
| 110°F | 1,10 | |
| 120°F | 1,20 | |
| 130°F | 1,30 | |
| Pressão Operacional | 80 psig | 1,20 |
| 100 psig | 1,00 | |
| 120 psig | 0,90 | |
| Temperatura Ambiente | 80°F | 1,00 |
| 100°F | 1,10 | |
| 110°F | 1,20 |
🧠 Dicas para um Dimensionamento Correto
- Nunca escolha um equipamento exatamente igual à demanda calculada; sempre arredonde para cima.
- Consulte as tabelas de desempenho fornecidas pelo fabricante.
- Considere a vazão máxima esperada durante os picos de produção.
- Para compressores alternativos (pistão), considere secadores refrigerados para alta temperatura.
- Em regiões de alta umidade, considere uma margem adicional devido à maior carga de condensado.
🛑 Erros Comuns no Dimensionamento
Ao aprender como dimensionar um secador de ar refrigerado, evite estes erros frequentes:
❌ Ignorar variações na temperatura de entrada
❌ Utilizar apenas o valor nominal de CFM sem aplicar fatores de correção
❌ Subdimensionar para reduzir custos iniciais
❌ Não considerar altas temperaturas ambiente
❌ Ignorar futuras expansões do sistema
✅ Benefícios de um Secador Corretamente Dimensionado
Quando o secador é dimensionado corretamente, o sistema obtém:
✅ Ponto de orvalho estável
✅ Menor corrosão e incrustação nas tubulações
✅ Melhor desempenho das ferramentas pneumáticas
✅ Maior vida útil dos equipamentos a jusante
✅ Menores custos de manutenção
✅ Conformidade com normas de qualidade do ar comprimido
❓ FAQ – Como Dimensionar um Secador de Ar Refrigerado
Qual é o ponto de orvalho ideal para um secador refrigerado?
A maioria dos secadores refrigerados opera com ponto de orvalho entre 2°C e 10°C (35°F a 50°F), adequado para aplicações industriais gerais.
Posso superdimensionar um secador?
Sim. Um leve superdimensionamento é mais seguro do que o subdimensionamento. Recomenda-se uma margem de 10% a 20%.
O dimensionamento é o mesmo para secadores por adsorção?
Não. Secadores por adsorção trabalham com pontos de orvalho muito mais baixos e possuem critérios diferentes de dimensionamento.
Como dimensionar para vários compressores?
Some a vazão máxima de todos os compressores que possam operar simultaneamente e aplique os fatores de correção normalmente.
O que acontece se o secador for pequeno demais?
O equipamento não conseguirá remover toda a umidade, resultando em água na rede, corrosão e possíveis danos ao processo produtivo.
🏁 Conclusão
Agora que você entende como dimensionar corretamente um secador de ar refrigerado, está preparado para evitar os erros mais comuns de subdimensionamento ou superdimensionamento.
Ao considerar vazão, temperatura de entrada, pressão operacional, temperatura ambiente e fatores de correção, você poderá selecionar um equipamento perfeitamente adequado às necessidades do seu sistema.
Um secador de ar refrigerado corretamente dimensionado não é apenas um equipamento — é um investimento na confiabilidade, eficiência e longevidade de todo o sistema de ar comprimido.
