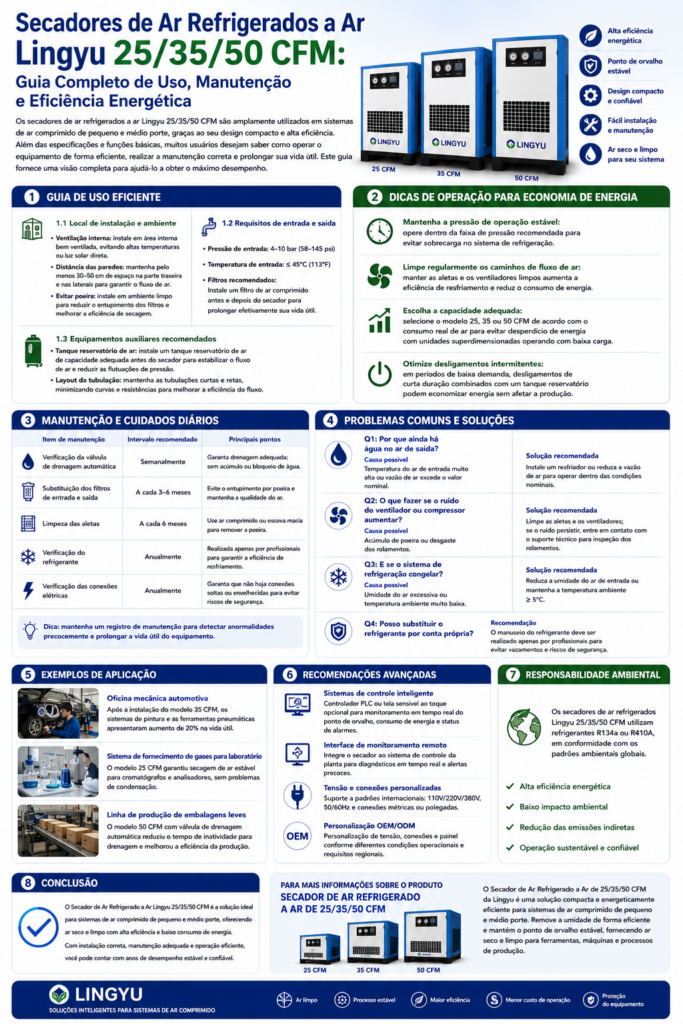

Os Secadores de Ar Refrigerados a Ar de 25/35/50 CFM foram desenvolvidos para sistemas de ar comprimido de pequeno e médio porte nos quais a remoção confiável de umidade, instalação compacta e operação simples são importantes.
Esses secadores de menor capacidade podem atender oficinas, equipamentos pneumáticos, manufatura leve, equipamentos laboratoriais e outras aplicações nas quais um ponto de orvalho sob pressão obtido por refrigeração seja suficiente.
O Secador de Ar Refrigerado de 25/35/50 CFM deve ser selecionado de acordo com a vazão real, pressão de operação, temperatura de entrada, condições ambientais e ponto de orvalho necessário na saída, e não apenas com base na classificação em CFM.
Como Funciona um Secador de Ar Refrigerado de Pequena Capacidade?
Um secador de ar refrigerado remove a umidade resfriando o ar comprimido até que o vapor de água se condense.
O ar comprimido quente e contendo umidade é primeiro pré-resfriado antes de entrar no evaporador do sistema de refrigeração. O resfriamento adicional provoca a condensação da umidade, óleo e algumas impurezas.
O líquido resultante é separado do ar comprimido e descarregado através de um dreno automático. Em seguida, o ar seco é reaquecido antes de sair do secador, ajudando a reduzir a possibilidade de condensação na tubulação a jusante.
Para a tecnologia de secagem refrigerada a ar Série AH da Lingyu, o ponto de orvalho sob pressão especificado é de 2–10 °C sob condições nominais de operação.
Condições Operacionais Típicas
As principais condições operacionais dos secadores refrigerados a ar Série AH da Lingyu incluem:
| Parâmetro | Especificação |
|---|---|
| Pressão nominal de entrada | 0,7 MPa |
| Faixa de pressão de operação | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 50 °C |
| Temperatura máxima de entrada | ≤80 °C |
| Ponto de orvalho sob pressão | 2–10 °C |
| Temperatura ambiente nominal | 32 °C |
| Faixa de temperatura ambiente | 2–45 °C |
| Perda de pressão | ≤0,025 MPa |
| Método de resfriamento | Resfriado a ar |
| Instalação | Interna, sobre piso de concreto nivelado |
| Espaço livre recomendado | Pelo menos 1,5 m ao redor da unidade |
Esses limites operacionais são importantes na seleção entre as capacidades de 25, 35 e 50 CFM.
Como Escolher Entre 25, 35 e 50 CFM
O melhor modelo não é necessariamente aquele cuja capacidade está mais próxima da vazão indicada na placa do compressor.
A seleção deve ser baseada na vazão máxima que o secador realmente receberá sob as condições reais de operação.
25 CFM
Um secador de 25 CFM é adequado para sistemas menores de ar comprimido cuja demanda permaneça dentro de sua capacidade corrigida.
As aplicações típicas podem incluir:
- Pequenos equipamentos pneumáticos
- Ferramentas leves de oficina
- Sistemas compactos de automação
- Determinados equipamentos laboratoriais
- Pequenas máquinas de produção
35 CFM
Uma configuração de 35 CFM oferece capacidade adicional para sistemas com demanda moderada ou com vários consumidores pneumáticos operando simultaneamente.
Pode ser apropriada para oficinas e sistemas de manufatura leve nos quais uma unidade de 25 CFM operaria muito próxima de sua capacidade máxima.
50 CFM
Um secador de 50 CFM é mais adequado para pequenos sistemas industriais com maior demanda ou aplicações com vazões de pico mais elevadas.
Não escolha automaticamente o maior modelo buscando maior “eficiência”.
O superdimensionamento excessivo pode aumentar o custo do equipamento sem proporcionar um benefício operacional correspondente.
Considere as Condições Reais de Operação
A capacidade nominal do secador normalmente é especificada para condições operacionais definidas.
A capacidade real pode variar de acordo com:
- Temperatura de entrada
- Pressão de operação
- Temperatura ambiente
- Vazão de pico
- Perfil operacional do compressor
Temperaturas mais elevadas de entrada ou ambiente podem aumentar a carga sobre o sistema de refrigeração.
Quando as condições do local diferirem significativamente das condições nominais, devem ser aplicados os fatores de correção apropriados em vez de utilizar apenas a capacidade nominal em CFM.
Diretrizes de Instalação
Uma instalação correta é uma das formas mais simples de melhorar a confiabilidade.
Instale em Ambiente Interno com Boa Ventilação
Como esses modelos são resfriados a ar, o condensador libera calor para o ambiente ao redor.
Escolha um local interno limpo e ventilado onde o ar quente descarregado pelo condensador possa sair.
Evite instalar o secador:
- Sob luz solar direta
- Imediatamente ao lado de grandes fontes de calor
- Em espaços confinados
- Em áreas com excesso de poeira ou névoa de óleo
Garanta Espaço Livre Adequado
Mantenha aproximadamente 1,5 m ao redor do secador, de acordo com os requisitos padrão de instalação da Série AH.
Um espaço adequado melhora:
- Fluxo de ar do condensador
- Rejeição de calor
- Acesso para manutenção
- Limpeza do condensador
- Serviços elétricos e de refrigeração
Não se deve presumir que uma distância menor, como 30–50 cm, seja suficiente para todas as instalações.
Instale em uma Superfície Nivelada
Coloque o secador sobre um piso de concreto nivelado.
Uma instalação estável ajuda a manter a drenagem correta do condensado e reduz vibrações desnecessárias.
Reduza as Restrições da Tubulação
A tubulação de ar comprimido deve ser corretamente dimensionada e disposta com o menor número possível de restrições desnecessárias.
Curvas excessivas, tubulações subdimensionadas, válvulas restritivas e reduções desnecessárias podem aumentar a perda de pressão.
Deve-se Instalar um Reservatório de Ar Antes do Secador?
Um reservatório de ar pode ser útil em sistemas com demanda de ar comprimido intermitente ou com variações rápidas.
Dependendo de sua posição e do projeto do sistema, um reservatório pode:
- Amortecer picos curtos de demanda
- Ajudar a estabilizar a pressão do sistema
- Fornecer armazenamento temporário de ar comprimido
- Reduzir rápidas variações de vazão através dos equipamentos a jusante
Entretanto, o tamanho e a posição do reservatório devem ser determinados considerando o sistema completo de ar comprimido.
Não se deve presumir que adicionar um reservatório reduza automaticamente o consumo de energia do secador ou do compressor.
Por Que a Filtragem É Importante?
Um secador refrigerado controla principalmente a umidade.
Ele não substitui a filtragem de aerossóis de óleo e partículas sólidas.
Filtros de precisão para ar comprimido adequados podem ser instalados conforme o nível de contaminação exigido.
A filtragem a montante pode ajudar a proteger o secador contra partículas e contaminação por óleo, enquanto a filtragem a jusante pode proporcionar controle adicional da qualidade do ar para equipamentos sensíveis.
O grau e a sequência corretos de filtragem devem depender do compressor e dos requisitos finais de qualidade do ar.
Dicas para Operação com Economia de Energia
Um bom desempenho energético depende tanto do secador quanto do sistema completo de ar comprimido.
Selecione a Capacidade Correta
Operar continuamente acima da capacidade efetiva do secador pode reduzir o desempenho de remoção de umidade.
Escolha a configuração de 25, 35 ou 50 CFM de acordo com a demanda máxima realista e os fatores de correção aplicáveis.
Mantenha o Condensador Limpo
Poeira e contaminação em um condensador resfriado a ar restringem o fluxo de ar e reduzem a transferência de calor.
Inspecione regularmente o condensador e limpe-o quando necessário.
A frequência de limpeza deve depender das condições ambientais, e não de um intervalo fixo.
Uma oficina com muita poeira pode exigir atenção muito mais frequente do que uma sala de equipamentos limpa.
Mantenha Boa Ventilação
Evite que o ar quente descarregado pelo condensador recircule para o secador.
A Série AH possui temperatura ambiente nominal de 32 °C e faixa operacional de 2–45 °C. Portanto, manter temperatura e fluxo de ar adequados na sala ajuda o sistema de refrigeração a operar dentro das condições previstas.
Evite Pressão Desnecessária no Sistema
Pressões mais elevadas de ar comprimido geralmente aumentam a demanda de energia do compressor.
Opere a rede de ar comprimido na pressão realmente exigida pelos equipamentos a jusante, mantendo-se dentro da faixa especificada do secador.
Repare Vazamentos de Ar
Vazamentos de ar comprimido aumentam a vazão que tanto o compressor quanto o secador precisam processar.
Um sistema que aparentemente exige um secador maior pode, na verdade, apresentar vazamentos excessivos.
Manutenção do Dreno Automático
O dreno automático remove o condensado líquido separado durante a secagem refrigerada.
Inspecione-o regularmente para verificar se:
- O condensado está sendo descarregado
- O dreno não está bloqueado
- A tubulação de descarga está livre
- A válvula está funcionando corretamente
- Não existe vazamento contínuo excessivo de ar comprimido
Um dreno com falha é uma causa comum de água a jusante mesmo quando o circuito de refrigeração está funcionando normalmente.
A Manutenção Deve Seguir as Condições Reais
Cronogramas fixos, como substituir todos os filtros a cada três meses ou limpar todos os condensadores a cada seis meses, podem não ser adequados para todas as instalações.
Uma abordagem melhor combina inspeções periódicas com a condição real do equipamento.
Condensador
Inspecione quanto a poeira, depósitos de óleo, fibras ou outros contaminantes que restrinjam o fluxo de ar.
Filtros
Monitore a condição dos filtros e a perda de pressão.
Substitua os elementos de acordo com os requisitos de serviço especificados e com a carga real de contaminação.
Dreno
Verifique regularmente a descarga do condensado, especialmente em sistemas úmidos ou que operam continuamente.
Sistema Elétrico
Inspecione a fiação, terminais, dispositivos de proteção e componentes elétricos quanto a deterioração ou aquecimento anormal.
Sistema de Refrigeração
Se o desempenho do sistema de refrigeração diminuir, profissionais qualificados devem verificar as pressões e temperaturas de operação, condição do refrigerante, funcionamento do compressor e componentes de controle.
Em um sistema corretamente selado, o refrigerante não deve exigir substituição anual de rotina.
Por Que Há Água no Ar de Saída?
A presença de água a jusante pode ter diversas causas.
Entre as possíveis razões estão:
- Vazão acima da capacidade do secador
- Temperatura de entrada muito elevada
- Temperatura ambiente excessiva
- Condensador sujo
- Ventilação inadequada do condensador
- Dreno automático bloqueado
- Redução do desempenho do sistema de refrigeração
- Bypass do secador aberto ou com vazamento
- Formação de condensação na própria tubulação a jusante
Verifique as condições reais de operação antes de presumir que o sistema de refrigeração precisa de reparo.
O Que Causa um Ponto de Orvalho Elevado na Saída?
Se o ponto de orvalho na saída começar a subir, inspecione o sistema em uma sequência lógica:
- Verifique a vazão real.
- Meça a temperatura de entrada.
- Verifique a temperatura ambiente.
- Inspecione a limpeza do condensador.
- Confirme o funcionamento do ventilador do condensador.
- Verifique a drenagem do condensado.
- Confirme o funcionamento do sistema de refrigeração.
Comparar essas leituras com os dados normais de operação pode ajudar a identificar uma deterioração gradual do desempenho.
O Que Fazer se o Secador Congelar?
O congelamento não deve ser atribuído automaticamente à “umidade excessiva”.
Entre as possíveis causas estão condições anormais do sistema de refrigeração, carga insuficiente de ar comprimido, baixas temperaturas, problemas de controle ou outras condições do sistema.
A faixa de temperatura ambiente de operação da Série AH é de 2–45 °C, portanto não existe um requisito geral de manter a temperatura ambiente em pelo menos 5 °C.
Formação persistente de gelo ou congelamento deve ser investigada em vez de ser tratada apenas por meio da alteração da temperatura ambiente.
O Que Fazer se o Ruído do Ventilador ou do Compressor Aumentar?
Ruídos anormais podem ter origem em:
- Ventilador do condensador
- Compressor de refrigeração
- Painéis soltos
- Fixadores
- Rolamentos
- Vibração decorrente da instalação
- Outros componentes mecânicos
Primeiro identifique a origem.
A limpeza do condensador e a verificação da instalação podem resolver alguns problemas, mas ruídos mecânicos persistentes devem ser avaliados por profissionais qualificados.
É Possível Substituir ou Recarregar o Refrigerante por Conta Própria?
Serviços envolvendo refrigerante devem ser realizados por profissionais devidamente qualificados e de acordo com os requisitos locais aplicáveis.
Um circuito de refrigeração selado não deve perder refrigerante rotineiramente.
Se a carga de refrigerante estiver baixa, a abordagem correta é localizar e reparar a causa da perda antes de restabelecer a carga especificada.
Aplicações Típicas
Secadores refrigerados de pequena capacidade podem atender uma grande variedade de usuários de ar comprimido.
Oficinas Automotivas
Em aplicações automotivas e de manufatura geral, o ar comprimido seco pode atender ferramentas pneumáticas, controles, equipamentos de montagem e outras operações de oficina.
Equipamentos Laboratoriais
Em equipamentos laboratoriais e analíticos, o controle da umidade pode ser importante para ar pneumático e de instrumentação.
O ponto de orvalho sob pressão e o nível de filtragem necessários ainda devem ser verificados para cada instrumento, em vez de presumir que um secador refrigerado seja adequado para todas as aplicações laboratoriais.
Embalagem e Manufatura Leve
Cilindros pneumáticos, válvulas, atuadores e máquinas de embalagem podem se beneficiar da redução da umidade na rede de ar comprimido.
A capacidade do secador deve ser selecionada com base na demanda máxima combinada dos equipamentos que podem operar simultaneamente.
Processamento de Madeira e Papel
Em aplicações de madeira e papel, a secagem refrigerada pode ajudar a proteger controles pneumáticos e equipamentos de produção contra problemas associados à umidade condensada.
Também É Necessário um Secador por Adsorção?
Para muitas aplicações industriais internas, um ponto de orvalho sob pressão de 2–10 °C obtido por refrigeração proporciona controle adequado da umidade.
Algumas aplicações, entretanto, exigem ar comprimido significativamente mais seco.
Se a tubulação estiver exposta a temperaturas de congelamento ou se o processo de produção exigir um ponto de orvalho sob pressão muito abaixo de 0 °C, um secador de ar por adsorção pode ser mais adequado.
O ponto de orvalho necessário deve ser definido antes de adicionar equipamentos adicionais de secagem.
Monitoramento para Aplicações Críticas
Em processos nos quais a qualidade do ar comprimido afeta diretamente a produção, o monitoramento pode ajudar a detectar problemas mais cedo.
Os parâmetros úteis incluem:
- Temperatura de entrada
- Temperatura de saída
- Pressão de operação
- Vazão
- Ponto de orvalho sob pressão
- Perda de pressão
- Temperatura ambiente
- Funcionamento do dreno
Dados de tendência podem revelar uma deterioração gradual antes que ela resulte em problemas evidentes de umidade a jusante.
Construindo um Sistema Confiável de Ar Comprimido de Pequena Capacidade
Um secador refrigerado de 25, 35 ou 50 CFM deve ser tratado como uma parte do sistema completo de tratamento de ar comprimido.
O desempenho confiável depende da relação entre:
compressor → pós-resfriamento/separação → filtragem → secagem refrigerada → filtragem a jusante → tubulação de distribuição → ponto de uso
A configuração exata deve ser adaptada ao tipo de compressor e ao requisito final de qualidade do ar.
Para aplicações que exigem uma capacidade ou configuração diferente, a linha mais ampla de secadores de ar por refrigeração oferece opções adicionais.
Ar Seco Confiável Começa com Seleção e Manutenção Corretas
O Secador de Ar Refrigerado a Ar de 25/35/50 CFM oferece uma solução compacta de controle de umidade para sistemas de ar comprimido de pequeno e médio porte.
A seleção correta da capacidade, espaço adequado para instalação, boa ventilação, superfícies limpas do condensador, drenagem confiável do condensado, filtragem apropriada e manutenção baseada nas condições reais podem ajudar a manter um desempenho estável, evitando perdas de pressão e consumo de energia desnecessários.
Para obter ajuda na seleção entre as configurações de 25, 35 e 50 CFM, entre em contato com a Lingyu informando a vazão do compressor, pressão de operação, temperatura de entrada, condições ambientais e ponto de orvalho sob pressão necessário.
