O ponto de orvalho de um secador de ar refrigerado é um dos indicadores mais importantes do desempenho do controle de umidade em um sistema de ar comprimido.
Mais precisamente, secadores industriais de ar comprimido normalmente são avaliados pelo ponto de orvalho sob pressão, ou PDP, e não pelo ponto de orvalho atmosférico. O PDP indica a temperatura na qual o vapor de água presente no ar comprimido começaria a se condensar na pressão do sistema.
Para a tecnologia convencional de secadores refrigerados da Lingyu, o ponto de orvalho sob pressão especificado é normalmente de 2–10 °C sob condições nominais de operação. Manter o PDP correto ajuda a evitar condensação a jusante, corrosão, problemas em equipamentos pneumáticos e falhas de produção relacionadas à umidade.
O Que É o Ponto de Orvalho Sob Pressão de um Secador de Ar Refrigerado?
O ponto de orvalho sob pressão descreve a quantidade de vapor de água que permanece no ar comprimido depois da secagem.
Se o ar comprimido tiver, por exemplo, um PDP de 3 °C, não deverá ocorrer condensação adicional enquanto o ar permanecer acima de aproximadamente essa temperatura, na mesma pressão.
Entretanto, se tubulações ou equipamentos a jusante esfriarem abaixo do ponto de orvalho sob pressão, a água poderá começar a se condensar novamente.
Por isso, o ponto de orvalho não deve ser visto apenas como uma especificação do secador. Ele também deve ser comparado com a menor temperatura que o ar comprimido encontrará a jusante.
Um PDP mais baixo significa menos vapor de água residual, mas isso não significa automaticamente que o sistema foi melhor projetado. O objetivo correto é atingir o PDP realmente exigido pelo processo.
Ponto de Orvalho do Secador Refrigerado vs. Ponto de Orvalho Atmosférico
Ponto de orvalho sob pressão e ponto de orvalho atmosférico não são intercambiáveis.
O ponto de orvalho sob pressão é medido enquanto o ar permanece sob a pressão do sistema de ar comprimido.
O ponto de orvalho atmosférico refere-se ao ponto de orvalho depois que o ar comprimido se expande até a pressão atmosférica.
Como a pressão afeta o comportamento do vapor de água, os dois valores podem ser bastante diferentes.
Ao avaliar um secador industrial, confirme sempre se o valor exibido ou especificado corresponde ao PDP na pressão da linha.

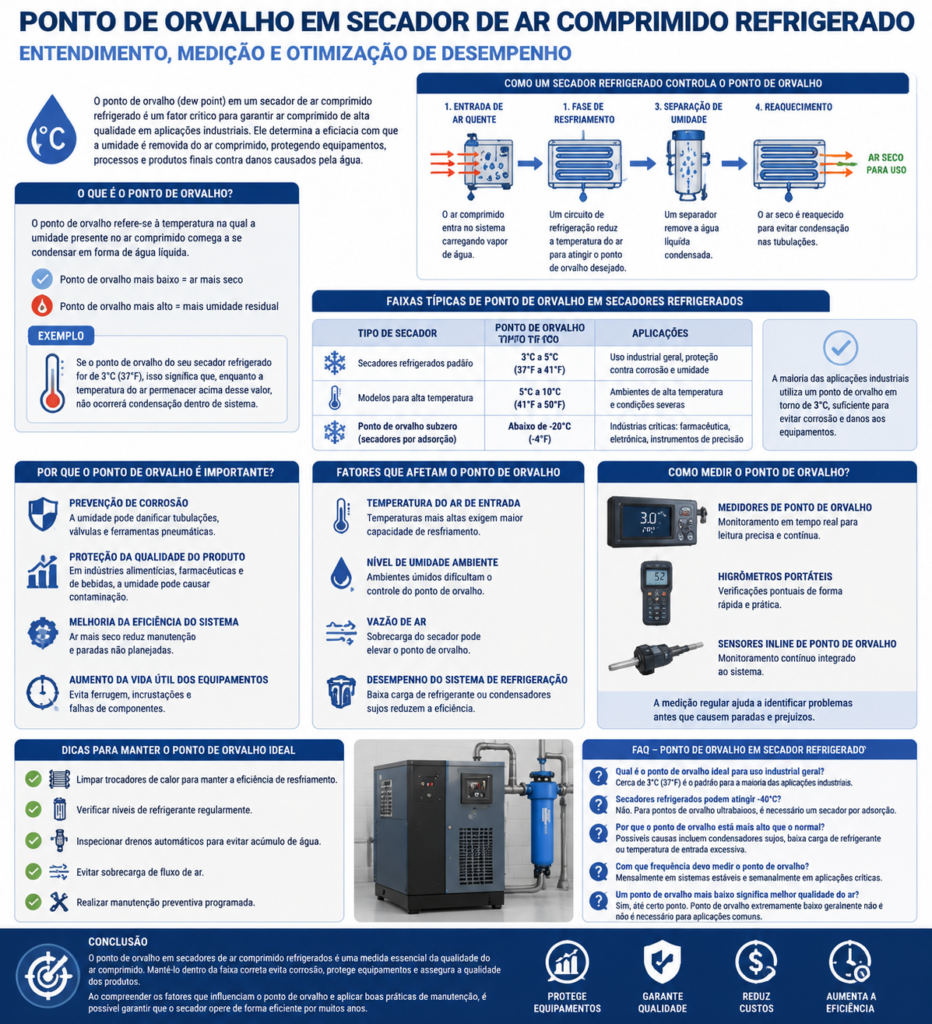

Como um Secador de Ar Refrigerado Controla o Ponto de Orvalho
Um secador de ar comprimido refrigerado remove vapor de água resfriando o ar comprimido até que parte desse vapor se condense em líquido.
Nos projetos convencionais AH resfriados a ar e WH resfriados a água da Lingyu, o processo pode ser resumido como:
ar comprimido quente e úmido → pré-resfriamento → resfriamento no evaporador → condensação → separação gás-líquido → drenagem automática → reaquecimento
Pré-Resfriamento
O ar comprimido de entrada passa primeiro por etapas de troca térmica que reduzem sua temperatura antes da etapa principal de refrigeração.
Isso reduz a carga de refrigeração e melhora o aproveitamento térmico geral.
Resfriamento no Evaporador
Em seguida, o ar entra no evaporador, onde o circuito de refrigeração reduz sua temperatura o suficiente para provocar a condensação do vapor de água.
Separação da Umidade
A água condensada, juntamente com parte do óleo e das impurezas arrastadas, é separada do ar comprimido.
Um dreno automático remove o líquido acumulado.
Reaquecimento
O ar comprimido seco é reaquecido em direção à temperatura ambiente antes de sair do secador.
Isso ajuda a reduzir o risco de condensação externa sobre as tubulações e melhora as condições de operação a jusante.
Faixa Típica de Ponto de Orvalho de um Secador de Ar Refrigerado
Para as séries convencionais AH e WH da Lingyu, a faixa especificada de PDP é:
2–10 °C
sob condições nominais de operação.
Os parâmetros operacionais típicos incluem:
| Parâmetro | Especificação |
|---|---|
| Pressão nominal de entrada | 0,7 MPa |
| Pressão de operação | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 50 °C |
| Temperatura máxima de entrada | ≤80 °C |
| Ponto de orvalho sob pressão | 2–10 °C |
| Temperatura ambiente nominal | 32 °C |
| Faixa de temperatura ambiente | 2–45 °C |
| Perda de pressão | ≤0,025 MPa |
Portanto, não se deve assumir um PDP fixo de 3 °C para todos os secadores refrigerados ou em todas as condições de operação.
O desempenho real depende do projeto do secador, carga, pressão, temperatura de entrada, condições de resfriamento, estado de manutenção e método de medição.
Um Ponto de Orvalho de 3 °C É Sempre Necessário?
Não.
Um secador refrigerado não precisa operar exatamente a 3 °C PDP para ser adequado a uma aplicação industrial.
Se a aplicação exigir um PDP dentro da faixa especificada do secador e as temperaturas a jusante permanecerem com margem segura acima desse valor, o secador pode fornecer controle adequado da umidade.
Forçar o sistema em direção ao menor PDP possível sem um requisito de processo pode aumentar custos sem proporcionar benefício prático.
A pergunta correta é:
Qual PDP é necessário para evitar condensação e atender à aplicação?
Por Que o Ponto de Orvalho do Secador Refrigerado É Importante?
Prevenção de Condensação a Jusante
A principal finalidade do controle do PDP é evitar que água adicional se condense depois que o ar sai do secador.
Se o ar comprimido permanecer mais quente do que seu PDP, o vapor de água permanece em forma de vapor.
Se esfriar abaixo do PDP, pode ocorrer condensação.
Proteção de Equipamentos Pneumáticos
Água líquida pode contribuir para corrosão, degradação de lubrificantes, travamento de válvulas e desgaste prematuro de componentes pneumáticos.
Manter um PDP apropriado reduz esse risco.
Proteção dos Processos de Produção
A umidade pode afetar processos como pintura, fabricação de eletrônicos, instrumentação, embalagem e produção de precisão.
O PDP aceitável depende de quanto o ar comprimido interage diretamente com o processo.
Prevenção de Congelamento
Se as tubulações estiverem expostas a temperaturas abaixo de 0 °C, um secador refrigerado convencional pode não fornecer PDP suficientemente baixo.
Por exemplo, ar comprimido com +3 °C PDP passando por uma tubulação a −10 °C ainda pode formar condensado e gelo.
Nesses casos, deve-se considerar a secagem por adsorção.
Ponto de Orvalho: Secador Refrigerado vs. Secador por Adsorção
O ponto de orvalho sob pressão necessário frequentemente determina se a tecnologia refrigerada ou por adsorção é a mais adequada.
| Tipo de Secador | PDP Típico Lingyu |
| Secador refrigerado convencional | 2–10 °C |
| CH por adsorção sem calor | −50 a −20 °C |
| CH por adsorção aquecida | −50 a −20 °C |
| HH por adsorção sem calor | ≤−40 °C |
Se a aplicação exigir PDP substancialmente inferior ao que a secagem refrigerada consegue fornecer, um secador de ar por adsorção normalmente é a família de tecnologia adequada para avaliação.
A decisão deve ser baseada na temperatura real a jusante e nos requisitos do processo, e não na suposição de que um PDP menor é sempre melhor.
Fatores que Afetam o Ponto de Orvalho do Secador de Ar Refrigerado
Temperatura do Ar de Entrada
Uma temperatura de entrada mais alta aumenta tanto a carga térmica quanto a quantidade de vapor de água que o secador precisa processar.
Os secadores refrigerados convencionais AH e WH da Lingyu são classificados para:
- Temperatura nominal de entrada: 50 °C
- Temperatura máxima especificada: ≤80 °C
Se a temperatura de entrada subir significativamente acima da condição utilizada no dimensionamento, o PDP de saída pode aumentar.
Um pós-resfriador eficiente e um separador de umidade a montante podem, portanto, ter grande influência sobre o desempenho do secador.
Vazão de Ar
O secador deve ser dimensionado para a vazão real que passa por ele.
Se a vazão ultrapassar a capacidade corrigida do secador, o ar comprimido pode atravessar o trocador de calor e o separador rápido demais para que o sistema alcance o desempenho previsto de remoção de umidade.
Um PDP alto durante os picos de produção, mas normal em carga baixa, pode indicar que o secador está sobrecarregado ou dimensionado incorretamente.
Pressão de Operação
A capacidade do secador varia conforme a pressão de operação.
Os secadores convencionais AH e WH da Lingyu utilizam 0,7 MPa como pressão nominal de entrada e especificam uma faixa de operação de 0,6–1,0 MPa.
Se o secador tiver sido selecionado com base em condições nominais, mas a pressão real for diferente, devem ser considerados os fatores de correção aplicáveis.
Temperatura Ambiente
Em um secador refrigerado a ar, o desempenho do condensador depende fortemente das condições do ar ao redor.
A Série AH convencional da Lingyu especifica:
- Temperatura ambiente nominal: 32 °C
- Faixa de operação: 2–45 °C
Temperatura ambiente elevada ou ventilação inadequada pode reduzir a rejeição de calor do condensador, elevar a pressão de refrigeração e aumentar o PDP.
Condições da Água de Resfriamento
Nos secadores refrigerados a água, as condições da água afetam diretamente o desempenho do condensador.
A Série WH da Lingyu especifica:
- Pressão da água de resfriamento: 0,2–0,4 MPa
- Temperatura nominal da água: ≤32 °C
- Faixa de temperatura da água em operação: 2–38 °C
Vazão insuficiente de água, temperatura elevada, incrustações ou rejeição de calor inadequada podem elevar o PDP de saída.
Limpeza do Condensador
Um condensador resfriado a ar coberto por poeira, resíduos de óleo ou detritos não consegue rejeitar calor de forma eficiente.
Isso pode aumentar a pressão de condensação do circuito de refrigeração e reduzir o desempenho do secador.
A frequência de limpeza deve ser baseada no ambiente real, e não em um intervalo fixo de calendário.
Condição do Trocador de Calor
Trocadores de calor contaminados reduzem a eficiência da transferência térmica.
Óleo, sujeira, incrustações ou contaminação interna podem impedir que o ar comprimido alcance a temperatura de resfriamento necessária e contribuir para um PDP elevado.
Uma boa filtragem de ar comprimido a montante ajuda a proteger o secador contra contaminação.
Desempenho do Dreno de Condensado
Um secador refrigerado pode resfriar corretamente o ar e ainda assim enviar água a jusante se o condensado não for removido adequadamente.
Um dreno bloqueado ou travado fechado permite o acúmulo de água líquida no separador.
Um dreno travado aberto desperdiça ar comprimido.
Ambas as condições devem ser corrigidas rapidamente.
Condição do Sistema de Refrigeração
O desempenho do circuito de refrigeração afeta a temperatura atingida dentro do evaporador.
As possíveis causas relacionadas à refrigeração para um PDP anormal podem incluir:
- Problemas no compressor de refrigeração
- Problemas no trocador de calor
- Vazamento de refrigerante
- Falhas no controle de expansão
- Problemas no ventilador ou condensador
- Falhas de sensor ou controle
Entretanto, o refrigerante não deve ser substituído ou completado rotineiramente como manutenção normal.
Um circuito de refrigeração selado deve manter sua carga. Baixo nível de refrigerante normalmente indica vazamento ou outra falha que deve ser diagnosticada e reparada.
Como Medir o Ponto de Orvalho de um Secador Refrigerado
Em sistemas industriais, o PDP deve ser medido com equipamentos projetados para medição de umidade em ar comprimido.
Sensor de Ponto de Orvalho em Linha
Um sensor instalado em linha fornece monitoramento contínuo e é particularmente útil em processos críticos.
Também pode ser conectado a alarmes, controles da planta ou sistemas de registro de dados.
Medidor Portátil de Ponto de Orvalho
Instrumentos portáteis podem ser utilizados para comissionamento, diagnóstico, verificação e medições periódicas.
Eles são úteis quando vários sistemas de ar comprimido precisam ser avaliados com um único instrumento.
Display Local do Secador
Alguns secadores podem exibir temperatura de refrigeração ou outro valor interno do processo.
Não presuma automaticamente que esse valor seja igual ao ponto de orvalho sob pressão medido na saída.
Para verificação crítica da qualidade do ar, utilize uma medição adequada de PDP a jusante.
Onde o Ponto de Orvalho Deve Ser Medido?
O local de medição importa.
Para verificar o desempenho do secador, o PDP normalmente é medido a jusante do secador, depois que o processo de tratamento estiver estabilizado.
Em aplicações críticas, uma segunda medição mais próxima do ponto de uso pode ajudar a identificar entrada de umidade pela tubulação de distribuição ou alterações provocadas pelas condições a jusante.
Evite pontos de amostragem onde água líquida possa entrar diretamente no sensor e danificá-lo ou distorcer a medição.
A linha de amostragem e a instalação do instrumento devem seguir as recomendações do fabricante do medidor de ponto de orvalho.
Por Que o Ponto de Orvalho do Meu Secador Refrigerado Está Alto?
Um PDP elevado na saída nem sempre é causado pelo circuito de refrigeração.
| Sintoma / Condição | Possível Causa |
| PDP alto durante pico de produção | Secador sobrecarregado |
| PDP alto em dias muito quentes | Temperatura ambiente elevada |
| PDP aumenta com a temperatura de entrada | Carga térmica/de umidade excessiva |
| PDP ruim com refrigeração aparentemente normal | Trocador de calor sujo ou separação inadequada |
| Água a jusante apesar de PDP aceitável | Problema de drenagem ou resfriamento a jusante |
| Desempenho melhora após limpeza do condensador | Rejeição de calor do condensador restringida |
| Água aparece apenas muito a jusante | Temperatura do ar caindo abaixo do PDP |
| PDP consistentemente acima do projeto | Dimensionamento incorreto ou falha de refrigeração/controle |
O diagnóstico deve verificar as condições de operação antes de concluir que a carga de refrigerante está baixa.
Água a Jusante Nem Sempre Significa PDP Alto no Secador
Essa distinção é importante.
Suponha que um secador produza ar comprimido com PDP de 5 °C.
Se a tubulação a jusante posteriormente esfriar para 0 °C, pode ocorrer condensação mesmo que o secador esteja funcionando conforme sua especificação.
Da mesma forma, água líquida proveniente de um reservatório a montante ou de um dreno com falha pode ser transportada para jusante e parecer um problema de ponto de orvalho.
Quando houver água visível, verifique:
PDP do secador + temperatura a jusante + drenos + separadores + configuração da tubulação
em vez de substituir ou ajustar imediatamente o secador.
Ponto de Orvalho e Dimensionamento do Secador Refrigerado
Um secador não consegue manter seu PDP previsto quando opera acima de sua capacidade corrigida.
O dimensionamento deve considerar:
- Vazão máxima
- Temperatura de entrada
- Pressão de operação
- Temperatura ambiente ou condições da água de resfriamento
- PDP necessário
Os fatores de correção do fabricante devem ser aplicados quando as condições reais diferirem das condições nominais.
Evite utilizar uma regra universal como instalar um secador 10% ou 20% maior.
A capacidade corrigida é mais importante do que um superdimensionamento arbitrário.
Controle por Frequência Variável e Estabilidade do Ponto de Orvalho
Sistemas de ar comprimido frequentemente operam com cargas variáveis.
Um sistema de refrigeração convencional de velocidade fixa pode apresentar comportamento diferente em cargas baixas e altas.
O secador de ar refrigerado com conversão de frequência da Lingyu ajusta a velocidade do compressor de acordo com a demanda de refrigeração.
Ajustar a capacidade de refrigeração mais de perto à carga pode ser útil em sistemas com grande variação de demanda.
Os benefícios reais de energia e PDP dependem do perfil operacional, portanto os dados de carga devem ser considerados durante a seleção.
Baixa Perda de Pressão e Desempenho do Ponto de Orvalho
A remoção de umidade não é o único fator de desempenho que deve ser monitorado.
A perda de pressão através da linha de tratamento também afeta a eficiência do sistema de ar comprimido.
O secador refrigerado com trocador de calor de placas 3 em 1 da Lingyu integra evaporador, trocador ar-ar e separador de água e especifica perda de pressão inferior a 0,015 MPa.
A Série PD também especifica PDP de 2–10 °C.
Ao comparar secadores, avalie tanto o desempenho de PDP quanto a perda de pressão, em vez de selecionar o equipamento com base em apenas um desses parâmetros.
Requisitos de Ponto de Orvalho em Diferentes Aplicações
Automotiva e Pintura
Na indústria automotiva e na manufatura geral, a umidade pode contribuir para problemas em equipamentos pneumáticos e defeitos de revestimento.
Entretanto, o ar utilizado em pintura também exige controle adequado de óleo e partículas.
Um PDP baixo, por si só, não garante ar adequado para pintura.
Fabricação de Eletrônicos
Na fabricação de eletrônicos e de precisão, o PDP aceitável depende do processo.
Equipamentos pneumáticos gerais podem exigir secagem moderada, enquanto etapas de produção sensíveis à umidade podem exigir PDP muito mais baixo.
Alimentos e Bebidas
No processamento de alimentos e bebidas, o ponto de orvalho é apenas um dos aspectos da qualidade do ar.
Partículas, óleo e aspectos microbiológicos também podem precisar ser controlados, dependendo de o ar comprimido ter contato direto ou indireto com o produto.
Aplicações Farmacêuticas
O mesmo princípio se aplica à fabricação farmacêutica e biofarmacêutica.
Um secador refrigerado, por si só, não produz ar comprimido estéril nem de grau farmacêutico.
O PDP deve ser considerado juntamente com a estratégia completa de tratamento, filtragem, monitoramento e validação.
Como Manter Estável o Ponto de Orvalho do Secador Refrigerado
Um PDP estável depende da manutenção tanto do secador quanto do sistema ao redor.
Monitore a temperatura real de entrada, vazão, pressão e condições ambientais.
Mantenha os condensadores resfriados a ar limpos e verifique as condições da água de resfriamento em unidades resfriadas a água.
Inspecione trocadores de calor e separadores quanto à contaminação.
Confirme o funcionamento dos drenos automáticos.
Monitore a pressão diferencial dos filtros.
Verifique o desempenho da refrigeração quando surgirem condições anormais.
Para aplicações importantes, acompanhe a tendência do PDP de saída em vez de depender apenas de observações ocasionais.
Um aumento gradual do PDP pode revelar deterioração do desempenho antes que apareça água líquida visível a jusante.
Perguntas Frequentes
Qual É o Ponto de Orvalho Normal de um Secador de Ar Refrigerado?
Para a tecnologia convencional AH e WH da Lingyu, o PDP especificado é de 2–10 °C sob condições nominais de operação.
O valor-alvo apropriado dentro ou fora dessa faixa depende da aplicação.
3 °C É o Ponto de Orvalho Ideal para Toda Aplicação Industrial?
Não.
Um PDP de 3 °C pode ser adequado para muitos sistemas, mas não existe um valor ideal universal.
O PDP necessário deve ser inferior à menor temperatura relevante a jusante com uma margem apropriada e deve atender à especificação do processo.
Um Secador de Ar Refrigerado Pode Atingir −40 °C PDP?
A secagem refrigerada convencional não é destinada a esse nível de secagem.
Quando é necessário PDP em torno de −40 °C ou inferior, normalmente utiliza-se tecnologia por adsorção.
Um Ponto de Orvalho Menor Sempre Significa Ar Comprimido Melhor?
Não necessariamente.
Um PDP mais baixo significa menos vapor de água, mas a qualidade do ar comprimido também inclui partículas e óleo.
Gerar um PDP muito inferior ao que o processo exige pode adicionar custos desnecessários de investimento e operação.
Por Que Meu Ponto de Orvalho Aumenta em Dias Quentes?
Em um secador resfriado a ar, uma temperatura ambiente mais elevada reduz a diferença de temperatura disponível para rejeição de calor no condensador.
Se o secador já estiver operando próximo de seu limite de capacidade, o PDP pode aumentar.
Verifique:
- Condições ambientais
- Fluxo de ar ao redor do condensador
- Limpeza do condensador
- Carga do secador
Um Filtro Sujo Pode Aumentar o Ponto de Orvalho?
Um sistema de tratamento severamente restringido ou contaminado pode afetar vazão, pressão e operação geral do secador.
Por isso, os filtros devem ser inspecionados como parte do sistema.
Entretanto, um PDP elevado não deve ser automaticamente atribuído ao filtro sem verificar as outras condições operacionais.
O Refrigerante Deve Ser Substituído Durante a Manutenção Programada?
Normalmente, não.
Um sistema de refrigeração corretamente selado não consome refrigerante durante a operação normal.
Baixa carga de refrigerante geralmente indica vazamento ou falha do sistema de refrigeração que exige diagnóstico e reparo.
Com Que Frequência o Ponto de Orvalho Deve Ser Verificado?
Não existe um intervalo universal semanal ou mensal adequado para todos os sistemas.
Processos críticos podem se beneficiar de monitoramento contínuo, enquanto aplicações menos sensíveis podem utilizar medições periódicas.
A frequência deve refletir o risco do processo, estabilidade histórica e requisitos de manutenção.
Controle o Ponto de Orvalho com Base no Processo Real
O ponto de orvalho de um secador de ar refrigerado é melhor compreendido como uma medida da quantidade de vapor de água que permanece no ar comprimido depois da secagem.
Para os secadores refrigerados convencionais AH e WH da Lingyu, é especificado um ponto de orvalho sob pressão de 2–10 °C sob condições nominais de operação. Essa faixa é adequada para muitos sistemas industriais internos de ar comprimido.
O PDP correto deve ser selecionado comparando:
secagem exigida pelo processo → menor temperatura a jusante → capacidade real do secador → condições de operação
Se um secador refrigerado não conseguir fornecer PDP suficientemente baixo para a aplicação, deve-se considerar uma tecnologia de secagem mais profunda em vez de tentar forçar o sistema de refrigeração para fora de sua faixa prevista de operação.
Para diagnóstico ou seleção específica de ponto de orvalho para o projeto, entre em contato com a Lingyu informando vazão, pressão de operação, temperatura de entrada, condições ambientais ou da água de resfriamento, PDP medido e temperatura mínima a jusante.
