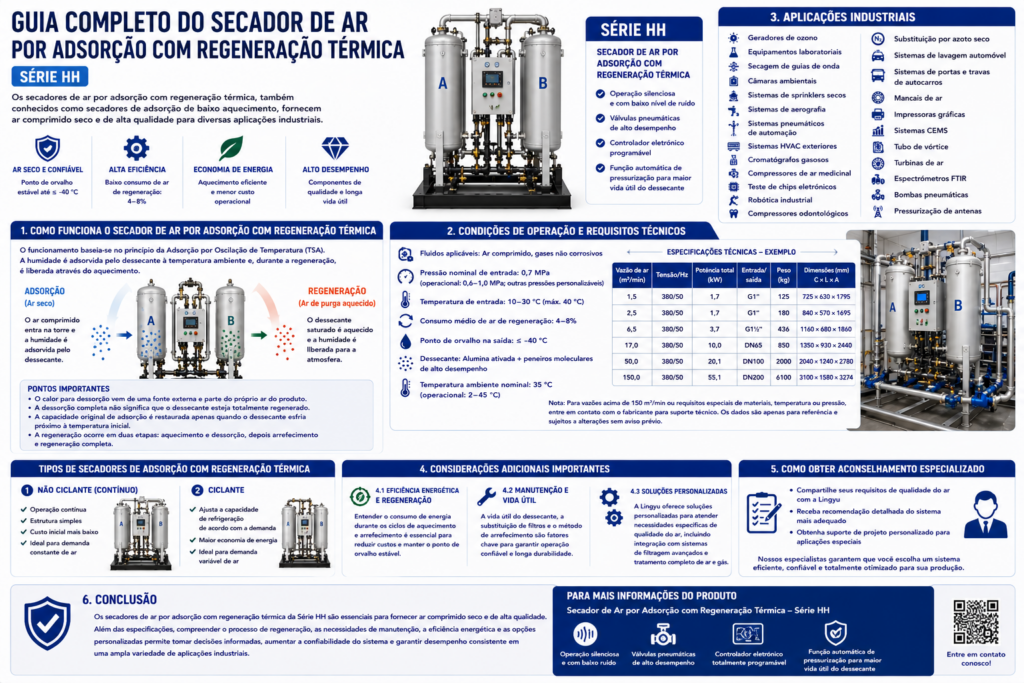

O secador de ar por adsorção com regeneração aquecida Série HH foi projetado para sistemas de ar comprimido que exigem um ponto de orvalho sob pressão estável de ≤−40 °C, ao mesmo tempo em que reduzem a demanda de ar de purga associada à regeneração convencional sem aquecimento.
Este guia se concentra especificamente no princípio de funcionamento da Série HH, nas condições técnicas, características de projeto, especificações dos modelos e considerações de seleção.
Para usuários que estejam comparando tecnologias de secagem por adsorção de forma mais ampla, a linha de secadores de ar por adsorção com regeneração aquecida da Lingyu oferece opções adicionais para diferentes requisitos de ponto de orvalho, vazão e regeneração.
Como funciona o secador de ar por adsorção com regeneração aquecida Série HH
A Série HH opera com base no princípio de Adsorção por Oscilação de Temperatura (TSA).
Durante a etapa de adsorção, a umidade presente no ar comprimido é capturada pelo dessecante em uma temperatura relativamente baixa. Quando a regeneração começa, um aquecedor externo eleva a temperatura do ar de regeneração. Parte do ar seco de produto atua como gás de transporte, transferindo calor através do leito dessecante e permitindo que a umidade adsorvida seja liberada.
No entanto, a dessorção da umidade, por si só, não conclui o processo de regeneração.
Após o aquecimento, o dessecante precisa resfriar novamente em direção à sua temperatura de adsorção antes que sua capacidade de adsorção seja totalmente restaurada. Portanto, o processo completo de regeneração contém duas etapas importantes:
Aquecimento e dessorção → resfriamento e regeneração
Durante o aquecimento e a dessorção, a umidade é liberada do dessecante. Durante o resfriamento, o dessecante retorna em direção a uma condição adequada para o próximo ciclo de adsorção.
Essa sequência de aquecimento e resfriamento ajuda a manter o desempenho estável de adsorção e um ponto de orvalho consistente na saída ao longo dos ciclos repetidos de operação.
Principais características de projeto da Série HH
A Série HH não é definida apenas pelo aquecedor. Vários componentes auxiliares ajudam a manter a operação estável durante adsorção, regeneração, despressurização, repressurização e comutação dos vasos.
Válvulas pneumáticas de alto desempenho
Válvulas pneumáticas de resposta rápida ajudam a garantir uma comutação rápida e estável entre os dois vasos de adsorção.
A operação confiável das válvulas é particularmente importante porque os ciclos repetidos de pressão fazem parte do processo normal de funcionamento.
Dessecante de alta eficiência
A Série HH utiliza alumina ativada combinada com peneira molecular de alto desempenho.
O dessecante é selecionado para fornecer capacidade confiável de adsorção, resistência à abrasão e desempenho estável do ponto de orvalho, ao mesmo tempo em que reduz a geração excessiva de pó.
Controle programável inteligente
Um controlador eletrônico programável gerencia a sequência operacional, ajudando a simplificar o monitoramento, a operação e a manutenção de rotina.
Repressurização automática
Antes da comutação dos vasos, o sistema equaliza e restaura automaticamente a pressão.
Isso reduz flutuações repentinas de pressão e limita o impacto mecânico sobre o leito dessecante.
Proteção de pressão do aquecedor
O aquecedor inclui proteção de pressão projetada para evitar aquecimento a seco, melhorando a confiabilidade operacional e protegendo o sistema de aquecimento durante a regeneração.
Condições de operação da Série HH
As condições técnicas padrão da Série HH são:
| Parâmetro | Condição padrão |
|---|---|
| Meio aplicável | Ar comprimido / ar não corrosivo |
| Pressão nominal de entrada | 0,7 MPa |
| Faixa de pressão operacional | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 10–30 °C |
| Temperatura máxima de entrada | ≤40 °C |
| Consumo médio de ar de purga | 4–8% |
| Ponto de orvalho sob pressão na saída | ≤−40 °C |
| Dessecante | Alumina ativada + peneira molecular de alto desempenho |
| Temperatura ambiente nominal | 35 °C |
| Faixa de temperatura ambiente | 2–45 °C |
Para classificações de pressão ou condições operacionais fora da faixa padrão, a seleção do secador deve ser baseada na pressão real de entrada, vazão, temperatura e ponto de orvalho sob pressão exigido, em vez de apenas na capacidade nominal do compressor.
Especificações técnicas da Série HH
A Série HH cobre uma ampla faixa de vazão. Modelos representativos mostram como as dimensões do equipamento, potência do aquecedor, tamanho das conexões e peso aumentam conforme a capacidade de tratamento cresce.
| Modelo | Vazão | Alimentação elétrica | Potência total | Entrada / saída | Peso | Dimensões (C×L×A) |
| LY-HH10HX | 1,5 m³/min | 380 V / 50 Hz | 1,7 kW | G1″ | 125 kg | 726×520×1802 mm |
| LY-HH20HX | 2,5 m³/min | 380 V / 50 Hz | 1,7 kW | G1″ | 180 kg | 840×500×1691 mm |
| LY-HH50HX | 6,5 m³/min | 380 V / 50 Hz | 3,7 kW | G1½” | 436 kg | 1160×600×1847 mm |
| LY-HH120HX | 17,0 m³/min | 380 V / 50 Hz | 10,0 kW | DN65 | 850 kg | 1346×970×2390 mm |
| LY-HH450HX | 50,0 m³/min | 380 V / 50 Hz | 20,1 kW | DN100 | 2000 kg | 2040×1240×2780 mm |
| LY-HH1500HX | 150,0 m³/min | 380 V / 50 Hz | 55,1 kW | DN200 | 6100 kg | 3100×1580×3274 mm |
A faixa padrão da Série HH vai de 1,5 a 150 m³/min. Para capacidades acima de 150 m³/min, ou quando forem necessários materiais, pressões ou temperaturas especiais, é apropriada uma avaliação técnica personalizada.
Para informações detalhadas sobre o equipamento, os usuários também podem consultar a página do secador de ar por adsorção com regeneração aquecida Série HH.
O que deve ser considerado ao selecionar um secador Série HH?
Selecionar o secador correto envolve mais do que simplesmente corresponder a vazão nominal à capacidade nominal do compressor.
Ponto de orvalho sob pressão exigido
A Série HH foi projetada para aplicações que exigem ponto de orvalho sob pressão na saída de ≤−40 °C nas condições operacionais especificadas.
Os usuários devem primeiro determinar se esse ponto de orvalho é realmente necessário para o processo. Especificar um ponto de orvalho significativamente inferior ao necessário pode aumentar os custos de equipamento e operação sem proporcionar benefício correspondente ao processo.
Vazão real de entrada
A capacidade do secador deve ser baseada na demanda real de ar comprimido e nas condições de operação, e não apenas na capacidade indicada na placa do compressor.
Quando a demanda varia significativamente, devem ser considerados tanto o consumo de pico quanto a carga normal de operação.
Temperatura de entrada
A temperatura nominal padrão de entrada é de 10–30 °C, com temperatura máxima de entrada de 40 °C.
Temperaturas mais elevadas de entrada aumentam a carga de umidade que chega ao secador e podem afetar o desempenho de adsorção. Portanto, a estação de compressores a montante e a configuração do pós-resfriamento devem ser consideradas durante a seleção do secador.
Pressão de operação
A pressão nominal padrão de entrada é de 0,7 MPa, com faixa normal de operação de 0,6–1,0 MPa.
Se o sistema operar em outra pressão, a capacidade real de tratamento deve ser confirmada, em vez de se presumir que a vazão nominal permaneça inalterada.
Consumo de ar de purga
A Série HH apresenta consumo médio de ar de purga para regeneração de 4–8%.
Esse parâmetro é importante porque o ar de regeneração é ar comprimido que já consumiu energia do compressor.
Ao avaliar o custo operacional de longo prazo, devem ser considerados tanto a potência elétrica de aquecimento quanto o consumo de ar de purga, em vez de comparar apenas a potência do aquecedor.
A filtragem a montante é importante
Os secadores por adsorção apresentam melhor desempenho quando água líquida, aerossóis de óleo e contaminantes sólidos são adequadamente controlados antes que o ar comprimido entre nos vasos de dessecante.
A contaminação pode afetar o desempenho do dessecante, aumentar a queda de pressão e reduzir os intervalos de manutenção.
Por isso, uma linha de tratamento de ar comprimido corretamente projetada pode incluir separação de umidade e filtros de precisão para ar comprimido adequados antes ou depois do secador por adsorção, conforme a qualidade de ar exigida.
Água, óleo e partículas sólidas devem ser tratados como contaminantes distintos do ar comprimido, com os equipamentos de tratamento selecionados de acordo com os limites de contaminação exigidos.
Pontos de manutenção para operação estável da Série HH
A manutenção de rotina deve se concentrar nos componentes que afetam diretamente a regeneração e a estabilidade do ponto de orvalho.
As verificações importantes incluem comutação das válvulas, funcionamento do aquecedor, condição da exaustão, alarmes do controlador, condição dos filtros e estado físico do dessecante.
Os usuários também devem prestar atenção a flutuações incomuns de pressão ou ao aumento da queda de pressão. Como a Série HH repressuriza automaticamente os vasos antes da comutação, um comportamento anormal durante a troca pode indicar que válvulas, componentes de controle ou passagens de ar precisam ser inspecionados.
O dessecante não deve ser substituído apenas de acordo com um intervalo fixo de calendário. Sua condição real depende da qualidade do ar de entrada, horas de operação, contaminação por óleo, carga de umidade, eficiência da regeneração e condições gerais de operação do sistema.
Onde a Série HH se encaixa em um sistema industrial de ar comprimido
A Série HH deve ser considerada como um componente de um sistema completo de purificação de ar comprimido, e não como uma máquina isolada.
Uma configuração completa de tratamento pode incluir reservatório de ar, pré-filtragem, secagem por refrigeração ou resfriamento a montante quando necessário, secagem por adsorção e filtragem de precisão a jusante.
A configuração real depende das condições de entrada e dos requisitos de qualidade do ar no ponto de uso.
Diferentes aplicações industriais podem exigir diferentes combinações de secadores por refrigeração, secadores por adsorção, secadores combinados, reservatórios e graus de filtragem. Portanto, os equipamentos devem ser selecionados de acordo com as condições reais de operação e os requisitos no ponto de uso, e não com base em uma lista genérica de setores.
Quando considerar outra tecnologia de regeneração?
A Série HH é particularmente relevante quando uma planta exige baixo ponto de orvalho sob pressão, mas pode aceitar uma quantidade controlada de consumo de ar comprimido durante a regeneração.
Projetos com prioridades diferentes podem exigir outra tecnologia de adsorção. Por exemplo, instalações que dão maior ênfase à redução das perdas de ar de purga podem avaliar tecnologias com soprador aquecido ou regeneração por Calor de Compressão.
Nenhum método de regeneração é universalmente melhor.
A seleção deve considerar ponto de orvalho sob pressão exigido, vazão real, pressão e temperatura de entrada, energia elétrica disponível, custo do ar de purga, perfil de carga operacional, capacidade de manutenção e nível de automação necessário.
Isso mantém a decisão focada no desempenho total do sistema, e não em um único parâmetro do equipamento.
Como obter a configuração correta da Série HH
Antes de solicitar uma cotação do secador, é útil preparar os seguintes parâmetros:
- vazão necessária;
- pressão de entrada;
- temperatura de entrada;
- ponto de orvalho sob pressão exigido na saída;
- condições ambientais;
- horas de operação;
- requisitos especiais de materiais ou controle.
Fornecer esses parâmetros facilita a identificação do modelo HH adequado e a determinação de se uma configuração padrão é apropriada.
Para capacidades fora do padrão ou requisitos especiais de operação, pode ser avaliada uma configuração técnica personalizada.
Conclusão
O secador de ar por adsorção com regeneração aquecida Série HH combina Adsorção por Oscilação de Temperatura, aquecimento externo, regeneração controlada com ar seco e um processo de regeneração em duas etapas de aquecimento e resfriamento para alcançar um ponto de orvalho sob pressão na saída de ≤−40 °C.
Suas condições operacionais padrão incluem pressão nominal de entrada de 0,7 MPa, faixa de pressão operacional de 0,6–1,0 MPa, temperatura nominal de entrada de 10–30 °C, temperatura máxima de entrada de ≤40 °C, consumo médio de ar de purga de 4–8%, temperatura ambiente nominal de 35 °C e faixa de temperatura ambiente de 2–45 °C.
Na seleção do equipamento, os fatores mais importantes não são apenas o tamanho do secador ou a potência do aquecedor. Vazão real, pressão de entrada, temperatura de entrada, ponto de orvalho exigido, consumo de ar de purga, filtragem e condições operacionais devem ser avaliados em conjunto.
Ao tratar a Série HH como parte de um sistema completo de purificação de ar comprimido, os usuários podem selecionar uma configuração que forneça desempenho estável de secagem, equilibrando consumo de energia, requisitos de manutenção e confiabilidade operacional de longo prazo.
