Em repintura automotiva, revestimento industrial, acabamento por pulverização e outras operações de pintura, a qualidade do ar comprimido pode afetar diretamente a consistência do processo de acabamento.
O vapor de água que entra com o ar ambiente pode posteriormente condensar dentro do sistema de ar comprimido. O óleo proveniente de um compressor lubrificado a óleo e as partículas sólidas presentes no fornecimento de ar ou nas tubulações podem criar riscos adicionais de contaminação.
Por isso, um secador de ar para compressor em aplicações de pintura desempenha um papel importante no controle da umidade — mas normalmente deve ser considerado apenas uma parte de um sistema completo de tratamento de ar comprimido, que também pode incluir filtros, separadores, drenos, reservatórios e tratamento no ponto de uso.
Nas operações de pintura, essa distinção é importante porque o ar comprimido seco ainda pode conter óleo ou partículas se a filtragem for inadequada.
Por que a qualidade do ar comprimido é importante para pintura?
Um sistema de pintura por pulverização depende de ar comprimido para atomizar o material de revestimento e fornecê-lo através da pistola de pintura.
Se excesso de umidade, óleo ou partículas chegar ao processo de pintura, esses contaminantes podem contribuir para defeitos de acabamento, pulverização instável, contaminação, incrustação dos equipamentos e retrabalho adicional.
Problemas relacionados à umidade podem se tornar mais perceptíveis quando o ar comprimido esfria nas tubulações ou mangueiras a jusante e o condensado líquido se forma próximo ao ponto de uso.
A contaminação por óleo representa um problema separado, pois pode afetar os equipamentos de produção, a qualidade do revestimento e a confiabilidade geral do processo.
Por esse motivo, um sistema de pintura não deve se concentrar apenas em “remover água”.
Ele deve controlar umidade, óleo e partículas de acordo com o processo real de revestimento.
Como a umidade entra em um sistema de ar para pintura
Todo compressor aspira ar atmosférico contendo vapor de água.
Quando esse ar é comprimido, a concentração de vapor de água aumenta. O ar comprimido também é aquecido durante a compressão.
À medida que o ar esfria posteriormente no pós-resfriador, reservatório, tubulação ou equipamento de tratamento, sua capacidade de reter vapor de água diminui. Quando as condições de saturação são atingidas, parte do vapor de água condensa em água líquida.
Água líquida e vapor de água podem contribuir para problemas como corrosão, congelamento, falhas de controle pneumático e redução da qualidade do produto.
Um secador de ar reduz o vapor de água restante para que o ar comprimido a jusante mantenha um ponto de orvalho sob pressão adequado à aplicação.
Secadores de ar por refrigeração para pintura
Para muitos sistemas gerais de pintura e acabamento industrial, um secador de ar por refrigeração é um ponto de partida prático.
Um secador por refrigeração resfria o ar comprimido para que o vapor de água condense. O condensado líquido é separado e descarregado, e o ar comprimido tratado é então reaquecido até próximo da temperatura ambiente antes de seguir a jusante.
Dependendo da série e das condições operacionais, os secadores por refrigeração da Lingyu geralmente fornecem ponto de orvalho sob pressão de 2–10 °C.
Esse nível de secagem pode ser adequado para muitas aplicações internas de pintura automotiva e industrial geral quando as temperaturas a jusante permanecem com segurança acima do ponto de orvalho sob pressão selecionado.
No entanto, um secador por refrigeração não torna automaticamente o ar comprimido adequado para pintura. A filtragem apropriada de óleo e partículas ainda deve ser considerada.
Para informações técnicas adicionais, consulte como funciona um secador de ar por refrigeração.
Quando considerar um secador por adsorção?
Um secador de ar por adsorção pode ser mais apropriado quando o processo de pintura exige níveis de umidade substancialmente mais baixos do que aqueles que um secador por refrigeração pode fornecer.
Isso pode incluir processos de revestimento mais exigentes, temperaturas muito baixas a jusante ou ambientes de produção nos quais o risco de condensação precisa ser minimizado de forma mais rigorosa.
Os secadores por adsorção removem o vapor de água residual utilizando material dessecante. Em projetos regenerativos, um leito de adsorção seca o ar comprimido enquanto outro é regenerado, permitindo operação contínua.
A Lingyu oferece configurações regenerativas por adsorção sem aquecimento, com purga aquecida, modulares, aquecidas por soprador, zero purga e por calor de compressão.
Dependendo da série, estão disponíveis configurações de ponto de orvalho sob pressão em torno de −20 °C e −40 °C.
Isso não significa que todo processo de pintura de alta qualidade exija ponto de orvalho sob pressão de −40 °C.
O valor correto deve ser determinado pela especificação do revestimento, condições ambientais, temperatura das tubulações a jusante e requisitos reais de produção.
Por refrigeração ou por adsorção: qual é melhor para pintura?
Nenhuma das tecnologias é universalmente melhor.
Para uma oficina interna de funilaria e pintura automotiva ou uma linha geral de acabamento industrial, um secador por refrigeração frequentemente pode fornecer controle suficiente de umidade quando o ponto de orvalho sob pressão necessário é moderado.
Quando é necessário ar comprimido substancialmente mais seco, ou quando tubulações e mangueiras podem atingir temperaturas suficientemente baixas para gerar condensação, a secagem por adsorção pode ser justificada.
A questão importante é se o ponto de orvalho sob pressão selecionado evita condensação indesejada a jusante nas condições reais de operação.
Para uma comparação mais ampla, consulte secador de ar por refrigeração vs. secador de ar por adsorção.
Um secador não remove todos os contaminantes da pintura
Um secador controla principalmente a umidade.
Um sistema de ar para pintura também pode precisar controlar:
- Aerossóis de óleo
- Vapor de óleo
- Poeira
- Partículas de ferrugem
- Outros contaminantes sólidos
Esses contaminantes exigem tratamento apropriado além da secagem.
O filtro de precisão para ar comprimido da Lingyu oferece opções de filtragem para diferentes requisitos de remoção de partículas e óleo.
Um conceito de tratamento mais preciso para pintura é, portanto:
Secador adequado + filtragem adequada + drenagem correta + tubulação apropriada + tratamento no ponto de uso, quando necessário
A simples instalação de um secador não torna automaticamente o ar comprimido suficientemente limpo para todos os processos de pintura.
Por que o controle de óleo é especialmente importante para pintura
A contaminação por óleo merece atenção específica porque mesmo o ar comprimido bem seco ainda pode conter aerossóis ou vapor de óleo.
As possíveis fontes incluem compressores lubrificados a óleo, bem como contaminantes presentes no ar atmosférico do ambiente.
Dependendo do sistema do compressor e da qualidade de ar necessária, os equipamentos de controle de óleo podem incluir filtragem coalescente apropriada, tratamento para remoção de óleo e outras etapas de purificação.
Para aplicações de pintura, o nível de filtragem necessário deve ser determinado pelo processo de revestimento e pelas especificações do equipamento de pulverização.
Se a contaminação por óleo for o principal problema, comprar apenas um secador com ponto de orvalho sob pressão mais baixo não resolverá a questão.
Selecione o secador pelo ponto de orvalho sob pressão
O ponto de orvalho sob pressão é um dos parâmetros mais úteis na seleção de um secador para pintura.
Ele indica a temperatura na qual a umidade começará a condensar do ar comprimido na pressão operacional.
Para pintura geral em ambientes internos com temperaturas moderadas, o ponto de orvalho sob pressão de 2–10 °C de um secador por refrigeração pode ser suficiente.
Se as tubulações a jusante puderem ficar mais frias do que o ponto de orvalho sob pressão esperado, ainda poderá ocorrer condensação.
Nesse caso, pode ser necessária uma tecnologia de secagem com ponto de orvalho mais baixo.
Não selecione um secador por adsorção simplesmente porque “quanto mais baixo, melhor”. Uma secagem mais profunda envolve equipamentos diferentes, requisitos de regeneração, consumo de energia e manutenção.
O objetivo deve ser secar o ar o suficiente para o processo, sem secagem excessiva desnecessária.
Dimensione o secador para a vazão real
A capacidade do secador deve ser compatível com a vazão de ar comprimido que o sistema de pintura pode realmente exigir.
Não dimensione o sistema apenas pelo consumo médio das pistolas de pintura.
O cálculo deve considerar:
- Vazão do compressor
- Número de estações de pintura
- Uso simultâneo das pistolas
- Outros equipamentos pneumáticos que compartilham o sistema
- Vazão normal
- Demanda de pico de produção
- Pressão de entrada
- Temperatura de entrada
- Demanda futura prevista
Se o secador estiver subdimensionado, poderá não manter seu ponto de orvalho sob pressão nominal durante períodos de alta carga.
A pressão e a temperatura de entrada também são importantes porque a capacidade do secador muda quando as condições reais de operação diferem das condições nominais.
Para orientações mais amplas de seleção, consulte o guia do comprador de secadores de ar comprimido da Lingyu.
Considere a temperatura de entrada e as condições ambientais
Ar comprimido quente pode transportar uma carga maior de umidade para o sistema de secagem.
Um secador corretamente dimensionado para determinada temperatura de entrada pode apresentar desempenho diferente se receber ar comprimido substancialmente mais quente.
As condições ambientais também influenciam equipamentos refrigerados a ar.
Uma oficina de pintura operando em um ambiente climatizado e mais frio apresenta condições diferentes das de uma planta de revestimento funcionando em uma área de produção quente.
Portanto, a temperatura real do ar de entrada, a temperatura ambiente, a pressão operacional e a vazão devem ser consideradas antes de selecionar o secador.
A queda de pressão também afeta a eficiência do sistema de pintura
Os sistemas de pintura precisam de pressão suficiente no ponto de uso para manter a operação estável dos equipamentos.
Cada filtro, secador, mangueira, regulador, válvula e trecho de tubulação introduz alguma resistência.
Uma queda de pressão excessiva pode exigir pressão mais elevada do compressor a montante e aumentar o consumo de energia.
O secador deve, portanto, ser avaliado não apenas pelo ponto de orvalho sob pressão, mas também pela queda de pressão na vazão necessária.
Por exemplo, o secador por refrigeração Série DD da Lingyu, de baixa queda de pressão, é especificado com queda de pressão em plena carga de <0,01 MPa.
Para informações adicionais, consulte o guia sobre queda de pressão do ar comprimido e eficiência do sistema.

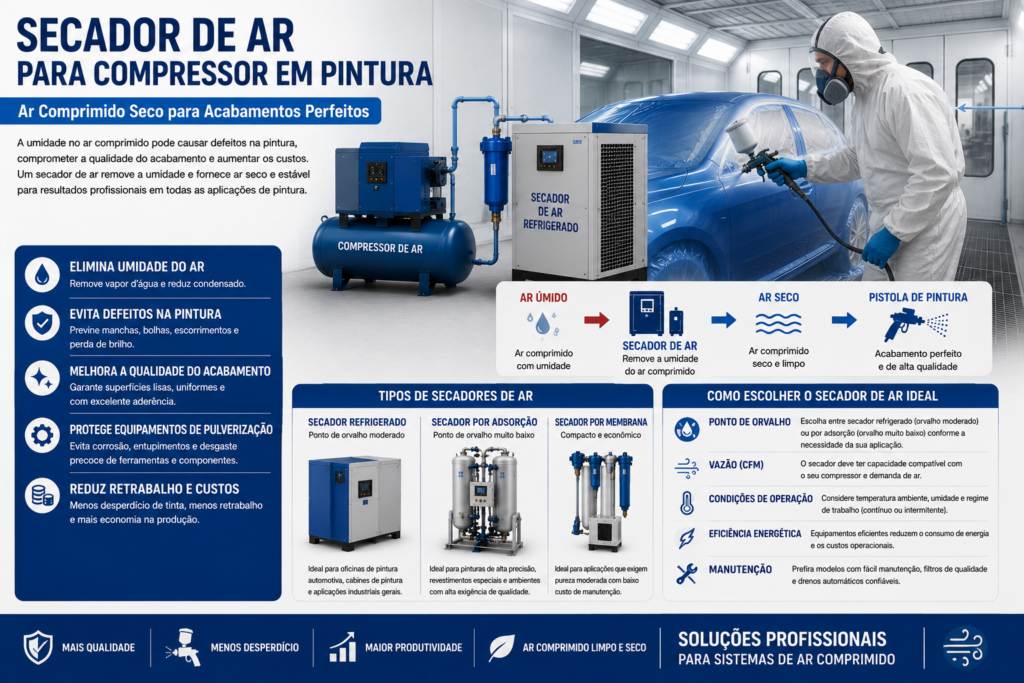

Uma configuração típica de tratamento de ar para pintura
Um sistema de ar comprimido para pintura pode incluir:
Compressor de ar → pós-resfriamento, quando aplicável → reservatório de ar comprimido → drenagem de condensado → pré-filtragem adequada → secador → filtragem a jusante → tubulação de distribuição → regulagem ou filtragem no ponto de uso
A sequência exata deve ser ajustada de acordo com a configuração do compressor, requisitos do secador, projeto da filtragem, layout das tubulações e processo de pintura.
Portanto, não se deve presumir que o secador pertença a uma posição universal em todas as instalações de ar comprimido.
A posição final dos equipamentos deve seguir os requisitos de instalação do secador e o projeto real da estação de compressores.
É necessária filtragem no ponto de uso?
Em aplicações de pintura, a distância entre a sala de compressores e a cabine de pintura pode ser importante.
Mesmo quando o tratamento central é eficaz, as tubulações a jusante podem introduzir ferrugem, incrustações ou outras partículas.
Quando o processo de revestimento for especialmente sensível, um tratamento adicional próximo ao equipamento de pulverização pode ser apropriado.
Isso não significa que todas as instalações devam utilizar a mesma configuração de filtros.
A filtragem no ponto de uso, a configuração do regulador, os requisitos de pressão e os níveis aceitáveis de contaminantes devem ser compatibilizados com o sistema de pintura e com os requisitos dos equipamentos de pulverização.
Erros comuns de seleção e instalação
Vários erros podem reduzir a qualidade do ar para pintura:
- Escolher um secador apenas pela potência do compressor, em vez da vazão corrigida e das condições de entrada
- Presumir que ar seco seja automaticamente isento de óleo e partículas
- Selecionar um ponto de orvalho sob pressão desnecessariamente baixo sem exigência do processo
- Ignorar a queda de pressão através dos filtros e secadores
- Não realizar a manutenção dos drenos automáticos de condensado
- Utilizar elementos filtrantes saturados ou danificados
- Posicionar equipamentos de tratamento sem considerar a contaminação das tubulações a jusante
- Ignorar a demanda simultânea de pico de várias estações de pintura
Esses problemas frequentemente estão relacionados ao projeto ou à manutenção do sistema, e não a falhas do próprio secador.
Pintura na fabricação e repintura automotiva
A pintura automotiva é uma aplicação natural para tratamento de ar comprimido de alta qualidade, mas é importante distinguir uma pequena oficina de reparos de uma grande linha de revestimento de fabricação.
Uma oficina de funilaria e pintura pode operar de forma intermitente com apenas algumas ferramentas de pulverização.
Uma instalação de produção pode possuir várias cabines, demanda contínua de ar comprimido, controles automatizados e vazão substancialmente maior.
Portanto, o secador e o sistema de filtragem devem ser dimensionados de acordo com as condições reais de produção, em vez de simplesmente receberem o rótulo de “secador de ar automotivo”.
As soluções da Lingyu para fabricação automotiva e componentes de transporte fornecem contexto adicional para o tratamento de ar comprimido em escala industrial.
A manutenção é tão importante quanto a seleção do secador
Mesmo um secador corretamente dimensionado não consegue manter seu desempenho indefinidamente sem manutenção adequada.
Para secadores por refrigeração, a manutenção pode envolver:
- Drenos de condensado
- Trocadores de calor
- Condensadores
- Componentes de refrigeração
- Controles
Para sistemas por adsorção, a manutenção também pode envolver:
- Válvulas
- Silenciadores
- Dessecante
- Controles
- Filtros associados
- Aquecedores ou sopradores, quando instalados
Os filtros são particularmente importantes em sistemas de pintura porque pressão diferencial excessiva ou elementos esgotados podem restringir a vazão ou reduzir o desempenho do controle de contaminantes.
Os intervalos de manutenção devem seguir as condições reais de operação e os requisitos dos equipamentos, em vez de depender de um único cronograma universal de substituição.
Como escolher um secador de ar para compressor em pintura
Antes de comprar um secador, defina os requisitos reais do sistema de pintura.
As principais informações devem incluir:
- Vazão máxima de ar comprimido
- Pressão operacional
- Temperatura de entrada
- Condições ambientais
- Menor temperatura a jusante
- Ponto de orvalho sob pressão necessário
- Nível aceitável de óleo
- Nível aceitável de partículas
- Tipo de compressor
- Número de estações de pintura
- Horas de operação
- Queda de pressão aceitável
- Requisitos de manutenção
Em seguida, determine se a secagem por refrigeração fornece controle suficiente de umidade ou se um sistema por adsorção com ponto de orvalho mais baixo é justificado.
Por fim, selecione separadamente a filtragem necessária a montante e a jusante, em vez de esperar que o secador sozinho resolva todos os problemas de contaminação.
Para uma explicação mais ampla em nível de sistema, consulte o guia sobre filtros e secadores para compressores de ar.
Conclusão
Um secador de ar para compressor em pintura é uma parte importante da manutenção da qualidade estável do ar comprimido em aplicações de repintura automotiva, revestimento industrial e acabamento de precisão.
Sua principal função é controlar a umidade.
Para muitos sistemas gerais de pintura, um secador por refrigeração que forneça aproximadamente 2–10 °C de ponto de orvalho sob pressão pode ser uma solução prática quando as condições a jusante permitirem.
Quando forem necessários níveis de umidade substancialmente mais baixos, um secador por adsorção que forneça pontos de orvalho sob pressão como −20 °C ou −40 °C, dependendo da série selecionada, pode ser mais apropriado.
No entanto, um tratamento bem-sucedido do ar para pintura exige mais do que um baixo ponto de orvalho sob pressão. A contaminação por óleo e partículas também deve ser controlada com equipamentos apropriados de filtragem e separação.
A melhor solução, portanto, combina o secador correto, filtragem, drenagem, configuração das tubulações, controle de pressão e estratégia de manutenção de acordo com o processo real de pintura.
Em vez de perguntar apenas “Qual secador é melhor para pintura?”, a pergunta mais útil é:
Qual combinação de ponto de orvalho sob pressão, controle de óleo, filtragem de partículas, vazão e estabilidade de pressão o processo de pintura realmente exige?
