4 Princípios de Remoção de Umidade do Ar Comprimido: Condensação, Adsorção, Membranas e Absorção Química

A presença de umidade no ar comprimido pode provocar corrosão nas tubulações, falhas em componentes pneumáticos, contaminação de produtos e paradas não planejadas na produção industrial.

Para controlar esses riscos, diferentes tecnologias de secagem são utilizadas em sistemas de ar comprimido. Embora todas tenham como objetivo reduzir o teor de água, seus mecanismos de funcionamento são bastante diferentes.

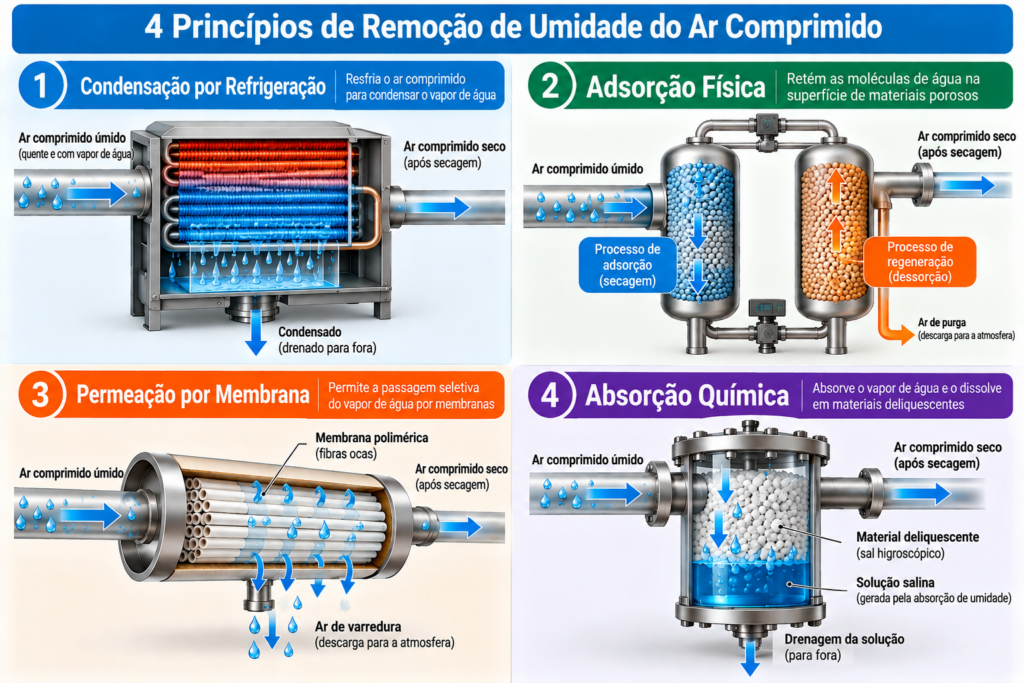

Os quatro principais princípios de remoção de umidade do ar comprimido são a condensação por resfriamento, a adsorção física, a permeação seletiva por membranas e a absorção química por materiais deliquescentes.

Os secadores por refrigeração transformam parte do vapor de água em condensado líquido. Os secadores por adsorção retêm moléculas de água na superfície de materiais porosos. Os secadores por membrana utilizam diferenças de permeabilidade para separar o vapor de água, enquanto os sistemas deliquescentes absorvem umidade por meio de materiais químicos consumíveis.

Compreender essas diferenças é importante não apenas para o projeto de sistemas de tratamento de ar, mas também para identificar causas de ponto de orvalho elevado, falhas de drenagem, consumo excessivo de ar de regeneração e perda de eficiência operacional.

Neste artigo, explicamos os mecanismos físicos e químicos de secagem, os principais estágios de operação, as formas de regeneração e os problemas que merecem atenção durante a manutenção.

Para uma visão geral das categorias de equipamentos e dos critérios de compra, consulte o guia de tipos de secadores de ar comprimido da Lingyu.

1. Secagem por Refrigeração: Remoção de Umidade por Resfriamento e Condensação

A secagem por refrigeração é amplamente utilizada em sistemas industriais de ar comprimido devido à sua operação relativamente simples e à capacidade de remover umidade por meio de um processo termodinâmico conhecido.

O princípio fundamental é resfriar o ar comprimido até que parte do vapor de água se condense, permitindo sua separação física.

1.1. O princípio físico da condensação

Em uma determinada pressão, a quantidade máxima de vapor de água que o ar pode conter em equilíbrio diminui à medida que a temperatura cai.

Quando o ar comprimido quente e úmido é resfriado até o ponto de orvalho, ele atinge a condição de saturação.

Se o resfriamento continuar, parte do vapor de água passa para o estado líquido, formando gotículas de condensado.

O processo básico pode ser representado da seguinte forma:

Ar comprimido quente e úmido → resfriamento → condensação → separação de água líquida → drenagem → reaquecimento do ar seco

Diferentemente da adsorção ou da secagem por membrana, o principal mecanismo de remoção é a mudança de fase do vapor de água para água líquida.

Em condições nominais especificadas, os secadores convencionais por refrigeração normalmente fornecem pontos de orvalho sob pressão positivos.

Por exemplo, o catálogo técnico da Lingyu apresenta modelos com ponto de orvalho sob pressão entre aproximadamente +2 °C e +10 °C, dependendo da configuração e das condições de operação.

1.2. Os três estágios do percurso do ar comprimido

O processo de um secador por refrigeração pode ser dividido em três etapas funcionais.

Etapa 1: Pré-resfriamento no trocador de calor ar-ar

O ar comprimido quente e úmido entra em um trocador de calor, onde transfere parte de sua energia térmica ao ar seco e frio que retorna da seção de refrigeração.

Esse processo oferece dois benefícios:

• Reduz a carga térmica que será tratada pelo evaporador.

• Reaquece o ar seco antes de sua distribuição para a rede pneumática.

A recuperação de calor melhora a utilização da capacidade de refrigeração e pode reduzir o risco de condensação externa nas superfícies das tubulações de saída.

A redução efetiva da carga térmica depende do projeto do trocador, da vazão, das temperaturas de entrada e das condições operacionais.

Por esse motivo, não é adequado atribuir a todos os modelos uma porcentagem fixa de economia de energia.

Etapa 2: Resfriamento no evaporador e formação de condensado

Depois do pré-resfriamento, o ar comprimido atravessa o evaporador do sistema de refrigeração.

O fluido refrigerante absorve calor do ar, reduzindo sua temperatura.

À medida que a temperatura diminui, parte do vapor de água se condensa em gotículas líquidas.

Esse estágio determina a capacidade principal de remoção de umidade do secador.

A temperatura do evaporador deve permanecer dentro de uma faixa adequada.

Caso fique excessivamente baixa, pode ocorrer formação de gelo, provocando restrição de fluxo.

Se permanecer elevada demais, a condensação será insuficiente e o ponto de orvalho na saída poderá aumentar.

Dependendo do modelo, o controle pode utilizar válvula de bypass de gás quente, sensores de temperatura, controladores eletrônicos ou sistemas de ajuste da capacidade frigorífica.

O tipo de refrigerante e as temperaturas de trabalho devem ser confirmados nas especificações do equipamento.

Etapa 3: Separação de água, drenagem e reaquecimento

Após o resfriamento, o ar passa por um separador de umidade.

As gotículas de água são removidas por mecanismos centrífugos, inerciais, coalescentes ou por outra configuração de separação utilizada no equipamento.

O condensado coletado é eliminado por um dreno automático.

O ar já desumidificado retorna ao trocador de calor ar-ar e recebe calor do fluxo de entrada antes de seguir para a rede de distribuição.

Esse reaquecimento não devolve ao ar a água previamente retirada como condensado.

1.3. Vantagens e limitações operacionais

Principais vantagens:

• Tecnologia consolidada na indústria.

• Operação relativamente simples.

• Ausência de consumo de ar comprimido para regeneração de adsorventes.

• Aplicação em diversos sistemas pneumáticos convencionais.

• Manutenção geralmente menos complexa que a de sistemas regenerativos.

Limitações:

• Secadores convencionais por refrigeração não são destinados a pontos de orvalho negativos profundos.

• Temperaturas ambientes elevadas podem reduzir a eficiência de condensação do refrigerante.

• Temperaturas de entrada acima da capacidade nominal aumentam a carga térmica.

• Falhas no sistema de drenagem podem permitir o arraste de água para a rede.

1.4. Diagnóstico de problemas em secadores por refrigeração

O conhecimento das três etapas facilita a localização de possíveis falhas.

Sintoma	Componente a verificar	Possíveis causas
Ponto de orvalho elevado	Trocadores de calor e circuito frigorífico	Temperatura de entrada elevada, refrigeração insuficiente, trocador sujo
Formação de gelo ou redução da vazão	Evaporador e controle de temperatura	Resfriamento excessivo, falha de controle
Presença de água a jusante	Separador de umidade e dreno	Dreno obstruído, separação ineficiente
Temperatura de operação excessiva	Condensador e ventilação	Troca térmica insuficiente, condensador sujo

Antes de substituir componentes, a equipe de manutenção deve verificar a pressão, a vazão, a temperatura do ar de entrada, a temperatura ambiente e as condições do sistema frigorífico.

Conheça os secadores de ar comprimido por refrigeração da Lingyu, que utilizam o princípio de resfriamento e condensação.

2. Secagem por Adsorção: Retenção Física de Moléculas de Água

Os secadores por adsorção removem o vapor de água utilizando materiais sólidos porosos, conhecidos como adsorventes.

Diferentemente da refrigeração, essa tecnologia não depende da condensação de todo o vapor em água líquida para alcançar níveis mais profundos de secagem.

2.1. Como o material adsorvente captura o vapor de água

Entre os adsorventes utilizados industrialmente estão:

• Alumina ativada.

• Peneiras moleculares.

• Sílica gel.

Esses materiais possuem estruturas internas com numerosos poros e elevada área superficial.

Quando o ar comprimido úmido atravessa o leito adsorvente, moléculas de água são retidas nas superfícies internas por interações físicas.

A eficiência depende da temperatura, da pressão, da pressão parcial do vapor de água, das características do adsorvente e do tempo de contato.

À medida que o material acumula umidade, sua capacidade disponível de adsorção diminui.

Para continuar removendo água, o adsorvente precisa passar por um processo de regeneração.

2.2. Por que muitos secadores utilizam duas torres?

Uma configuração industrial comum utiliza dois vasos de adsorção.

Em determinada etapa do ciclo:

• Torre A: recebe ar comprimido úmido e produz ar seco.

• Torre B: passa pelo processo de regeneração para liberar a umidade acumulada.

Após as etapas programadas, as torres trocam de função.

Válvulas automáticas e controladores gerenciam a adsorção, a despressurização, a regeneração, a repressurização e a comutação das torres conforme o projeto.

Essa alternância possibilita o fornecimento contínuo de ar seco.

Os tempos de ciclo, entretanto, variam de acordo com o modelo e a estratégia de controle.

2.3. Regeneração sem aquecimento: Despressurização e purga

Nos secadores por adsorção com regeneração sem aquecimento (heatless), não há necessidade de um aquecedor externo para remover a umidade do adsorvente.

Quando uma torre conclui a etapa de secagem, sua pressão é reduzida.

Uma parte do ar comprimido já seco é expandida para uma pressão menor e direcionada através do leito adsorvente.

A baixa pressão parcial do vapor de água no fluxo de purga favorece a liberação das moléculas retidas no material.

O ar de purga, agora carregado de umidade, é descarregado para a atmosfera.

O mecanismo pode ser resumido como:

Redução da pressão + purga com ar seco → dessorção da umidade

A principal vantagem está na simplicidade da operação, sem sistema de aquecimento.

Entretanto, o consumo de ar comprimido tratado para regeneração representa um custo operacional.

Em algumas configurações, a purga pode representar aproximadamente 10% a 20% da vazão, mas esses valores não devem ser considerados universais.

O consumo real depende do equipamento e das condições de operação.

Uma aplicação dessa tecnologia pode ser encontrada nos secadores Lingyu por adsorção com regeneração sem aquecimento.

2.4. Regeneração com aquecimento: Uso de energia térmica

A regeneração com aquecimento utiliza energia térmica para facilitar a dessorção da água acumulada no material adsorvente.

Durante o ciclo, o leito recebe calor, favorecendo a remoção da umidade.

Em seguida, a torre passa pelo resfriamento e pela preparação para a próxima fase de secagem.

Dependendo do projeto, essa tecnologia pode reduzir a necessidade de ar comprimido para purga em comparação com determinados modelos sem aquecimento.

Por outro lado, a instalação passa a consumir energia elétrica ou outra fonte térmica.

O principal compromisso de engenharia é:

Menor consumo de ar de purga em troca de energia de aquecimento e maior complexidade do sistema.

Para manter a eficiência, é necessário verificar o controle de temperatura, o estado do aquecedor, o tempo de regeneração e o resfriamento adequado do adsorvente.

Temperaturas inadequadas podem afetar o desempenho e a vida útil do material.

2.5. Regeneração com soprador e aquecimento

Os secadores regenerativos com soprador utilizam ar externo para auxiliar na remoção da umidade acumulada.

Em muitas configurações, um soprador fornece ar ambiente que é aquecido antes de atravessar o leito adsorvente.

Dessa forma, o sistema pode reduzir a utilização de ar comprimido tratado durante a regeneração.

O ciclo pode incluir aquecimento, dessorção, resfriamento e equalização de pressão.

Alguns equipamentos são comercializados como zero purge ou zero air loss.

Essas expressões precisam ser interpretadas conforme o projeto do equipamento. Não significam necessariamente ausência absoluta de perdas de ar ou de consumo energético.

O soprador e os aquecedores consomem energia, e certas configurações ainda podem utilizar ar comprimido em etapas específicas do ciclo.

Em instalações industriais de grande porte e operação contínua, a regeneração com soprador pode oferecer vantagens econômicas quando corretamente dimensionada.

Veja os secadores de ar por adsorção com regeneração por soprador e aquecimento da Lingyu.

2.6. Regeneração pelo calor de compressão

A tecnologia conhecida como Heat of Compression (HOC) aproveita parte da energia térmica gerada durante a compressão do ar.

Em vez de depender exclusivamente de um aquecedor externo, o sistema utiliza o calor disponível no processo de compressão para regenerar o adsorvente.

Essa abordagem pode reduzir a necessidade de energia térmica adicional.

No entanto, seu desempenho depende do tipo de compressor, da temperatura de descarga, do regime de carga e da configuração do sistema.

Por isso, o secador HOC deve ser avaliado como parte da estação completa de ar comprimido.

Um exemplo dessa categoria é o secador Lingyu com regeneração pelo calor de compressão HOC-Z.

2.7. Principais causas de perda de eficiência na adsorção

Embora os métodos de regeneração sejam diferentes, os sistemas de adsorção compartilham alguns riscos operacionais.

Contaminação por óleo: aerossóis e vapores de óleo podem contaminar as superfícies do adsorvente e reduzir sua capacidade de retenção de água.

Regeneração insuficiente: aquecimento inadequado, purga insuficiente, ciclos muito curtos ou resfriamento incompleto podem elevar o ponto de orvalho de saída.

Problemas nas válvulas de comutação: vazamentos ou sequências incorretas comprometem a adsorção e a regeneração.

Degradação do adsorvente: desgaste mecânico, contaminação e condições inadequadas podem produzir partículas e reduzir o desempenho.

Excesso de carga de umidade: arraste de água líquida, temperatura elevada na entrada ou pré-tratamento insuficiente podem sobrecarregar o material.

O intervalo de substituição do adsorvente deve considerar as condições reais de operação, a qualidade do ar de entrada, a tendência do ponto de orvalho e as recomendações do fabricante.

3. Secagem por Membrana: Remoção de Vapor por Permeação Seletiva

Os secadores por membrana utilizam materiais especiais que permitem a passagem do vapor de água de maneira diferente dos principais componentes do ar comprimido.

Ao contrário dos secadores por refrigeração e adsorção, o mecanismo principal não depende de condensação nem de ciclos de regeneração entre torres.

3.1. Como funciona a permeação seletiva

Muitos secadores por membrana utilizam feixes de fibras ocas, chamados de hollow fibers.

O ar comprimido úmido atravessa um módulo que contém essas fibras.

O vapor de água permeia as paredes da membrana, impulsionado pela diferença de pressão parcial do vapor entre os dois lados.

À medida que o vapor de água atravessa o material, o ar comprimido restante se torna mais seco.

A separação é seletiva, mas não absoluta.

O desempenho depende do material da membrana, de sua área superficial, da pressão, da temperatura, da vazão e do sistema de purga.

3.2. A função do ar de varredura

Diversos sistemas utilizam uma fração do ar já seco como ar de varredura, também chamado de sweep air.

Esse fluxo é expandido para uma pressão menor e direcionado ao lado oposto da membrana.

Sua função é manter uma pressão parcial de vapor de água reduzida nesse lado, permitindo que a umidade continue atravessando a membrana.

O ar de varredura, carregado de vapor de água, é então descarregado.

O processo pode ser representado por:

Ar comprimido úmido → módulo de membrana → permeação de vapor de água → saída de ar seco

Parte do ar seco → redução de pressão → varredura da membrana → descarga da umidade

O sistema pode realizar secagem contínua sem a comutação periódica de vasos de adsorção.

3.3. Vantagens e aplicações

A secagem por membrana pode ser interessante para:

• Tratamento de ar próximo ao ponto de consumo.

• Instrumentação pneumática.

• Pequenos sistemas laboratoriais.

• Equipamentos instalados em locais remotos.

• Aplicações com espaço de instalação limitado.

Alguns módulos operam sem alimentação elétrica dedicada.

Entretanto, isso não significa ausência de custo energético: o ar comprimido utilizado na varredura já consumiu energia para ser produzido.

3.4. Limitações técnicas

Não é adequado atribuir um único valor de ponto de orvalho ou capacidade a todos os secadores por membrana.

O desempenho muda significativamente conforme o projeto, a vazão, a umidade de entrada, a pressão e a fração utilizada para varredura.

A proteção contra água líquida, óleo e partículas também é essencial.

Uma filtragem insuficiente pode prejudicar a membrana e comprometer a secagem.

Por isso, a tecnologia costuma ser especialmente útil em aplicações compactas e de tratamento localizado.

4. Secagem Deliquescente: Absorção Química de Umidade

Os secadores deliquescentes utilizam materiais químicos higroscópicos que absorvem umidade e se dissolvem gradualmente durante a operação.

Seu mecanismo é diferente da adsorção física.

Em vez de reter moléculas de água na superfície de um sólido regenerável, o material deliquescente absorve água e forma uma solução líquida.

4.1. Como funciona a absorção deliquescente

O equipamento contém um leito de material químico capaz de absorver umidade.

Quando o ar comprimido úmido atravessa esse material, parte do vapor de água é absorvida.

O agente dessecante vai se dissolvendo e forma uma solução concentrada, geralmente uma salmoura.

Essa solução é coletada na parte inferior do recipiente e deve ser drenada.

O fluxo básico é:

Ar úmido → contato com material deliquescente → absorção de umidade → formação de solução líquida → drenagem

Diferentemente dos secadores regenerativos por adsorção, o material consumido normalmente não é recuperado por ciclos de aquecimento ou alteração de pressão.

Ele precisa ser reposto periodicamente.

4.2. Vantagens

A principal vantagem dessa tecnologia é a simplicidade construtiva.

Em determinadas aplicações, ela pode funcionar sem compressor frigorífico ou sistema de aquecimento para regeneração.

Isso pode ser útil em instalações temporárias, remotas ou em aplicações pneumáticas específicas.

4.3. Limitações e manutenção

O método deliquescente apresenta limitações importantes:

• O material químico é consumido durante a operação.

• A solução gerada deve ser drenada e descartada adequadamente.

• A eficiência depende da formulação química, da temperatura e da umidade de entrada.

• A redução do ponto de orvalho costuma ser limitada em comparação com sistemas regenerativos de adsorção.

Também é necessário impedir o arraste de solução química e partículas para os equipamentos a jusante.

Por esses motivos, os secadores deliquescentes normalmente não são a tecnologia escolhida para aplicações que exigem pontos de orvalho profundamente negativos e estáveis.

5. Como os Princípios de Secagem se Relacionam com a ISO 8573-1?

O ponto de orvalho sob pressão, conhecido como PDP (Pressure Dew Point), é um dos indicadores mais importantes para avaliar a secura do ar comprimido.

A ISO 8573-1 estabelece classes de pureza do ar comprimido em relação a partículas sólidas, água e óleo.

Para a presença de água na forma de vapor, os limites de ponto de orvalho sob pressão frequentemente utilizados são:

Classe de água	Ponto de orvalho sob pressão máximo
Classe 1	−70 °C
Classe 2	−40 °C
Classe 3	−20 °C
Classe 4	+3 °C
Classe 5	+7 °C
Classe 6	+10 °C

Esses limites representam requisitos de qualidade do ar e não uma garantia automática de desempenho de determinado secador.

Por exemplo, um secador por refrigeração com ponto de orvalho nominal de +10 °C não atende ao limite de +3 °C correspondente à Classe 4.

Da mesma forma, não se deve presumir que qualquer secador por adsorção consiga atingir −70 °C.

O desempenho precisa ser confirmado conforme as condições de operação, os dados do fabricante e as medições apropriadas.

A classe de água também deve ser avaliada separadamente das classes referentes a óleo e partículas.

6. Comparação dos Quatro Mecanismos de Remoção de Umidade

A principal diferença entre as tecnologias está na forma como a água é removida ou retida durante o processo.

Tecnologia	Mecanismo de remoção	Principal requisito operacional	Limitação principal
Refrigeração	Resfriamento, condensação e separação de água líquida	Refrigeração estável e drenagem eficiente	Ponto de orvalho positivo em projetos convencionais
Adsorção	Retenção de moléculas de água em sólidos porosos	Regeneração periódica do adsorvente	Consumo de purga, energia térmica ou complexidade operacional
Membrana	Permeação seletiva do vapor de água	Diferença adequada de pressão parcial do vapor	Consumo de ar de varredura e desempenho dependente da vazão
Deliquescente	Absorção de umidade e dissolução química	Reposição do agente dessecante e drenagem	Capacidade limitada de secagem profunda

Uma instalação combinada de refrigeração e adsorção utiliza dois desses mecanismos em sequência.

O primeiro estágio reduz a carga de água por condensação, enquanto o segundo remove parte do vapor residual por adsorção.

Portanto, trata-se de uma combinação de processos, e não de um quinto princípio fundamental de remoção de umidade.

7. Como Utilizar os Princípios de Secagem no Diagnóstico de Problemas

Compreender o mecanismo de remoção ajuda a organizar as verificações quando o desempenho do sistema diminui.

Pergunta 1: A água está sendo removida em qual estado?

No secador por refrigeração, a água passa para o estado líquido antes de ser retirada. Por isso, trocadores de calor, separadores e drenos são fundamentais.

No secador por adsorção, a água é retida na superfície de um sólido. O estado do adsorvente e a qualidade da regeneração são os pontos principais.

No sistema de membrana, as condições de permeação e varredura determinam a eficiência.

No secador deliquescente, é necessário observar o material químico e a drenagem da solução formada.

Pergunta 2: A tecnologia consegue atingir o ponto de orvalho exigido?

Um secador convencional por refrigeração não deve ser utilizado como substituto direto de uma instalação por adsorção quando a especificação exige −40 °C de PDP.

Os sistemas regenerativos por adsorção podem alcançar pontos de orvalho mais baixos, mas isso depende da configuração e das condições de trabalho.

Secadores por membrana e deliquescentes também precisam ser avaliados conforme seus limites específicos de capacidade e desempenho.

Pergunta 3: O que mudou nas condições de operação?

Temperatura de entrada elevada, vazão acima da capacidade nominal, pressão inadequada, filtros contaminados e queda de pressão excessiva podem comprometer a secagem.

Antes de concluir que o equipamento está defeituoso, é importante medir os parâmetros reais de operação e verificar os componentes auxiliares.

Para aplicações críticas, o monitoramento do ponto de orvalho e a filtragem adequada são essenciais.

Os filtros de precisão para ar comprimido da Lingyu podem ser considerados na configuração das etapas de tratamento anteriores e posteriores ao secador.

Conclusão: Conhecer o Mecanismo de Remoção de Umidade Melhora a Confiabilidade do Sistema

As quatro principais tecnologias de secagem de ar comprimido utilizam mecanismos diferentes.

A secagem por refrigeração transforma o vapor de água em condensado e o elimina por separação e drenagem.

A secagem por adsorção retém moléculas de água em materiais porosos, que precisam passar por regeneração.

A secagem por membrana utiliza a permeação seletiva do vapor de água através de materiais especiais.

A secagem deliquescente absorve umidade por meio de agentes químicos consumíveis que formam uma solução líquida.

Essas diferenças influenciam o ponto de orvalho alcançável, o consumo de energia, as rotinas de manutenção e as causas mais prováveis de falhas.

Em sistemas industriais com exigência de ponto de orvalho positivo, a refrigeração pode ser suficiente. Para secagem mais profunda, as tecnologias regenerativas por adsorção ou os sistemas combinados podem ser considerados conforme as necessidades reais do processo.

Um sistema eficiente de tratamento de ar comprimido deve atingir o ponto de orvalho especificado nas condições reais de operação, proteger os equipamentos e reduzir o custo total ao longo de sua vida útil.

Precisa de Apoio Técnico para Avaliar seu Sistema de Secagem de Ar Comprimido?

A Lingyu oferece secadores por refrigeração, secadores por adsorção e soluções combinadas de tratamento de ar comprimido para diferentes condições industriais.

Informe o ponto de orvalho necessário, a vazão de ar, a pressão de trabalho, a temperatura de entrada e a configuração do compressor.

Nossa equipe poderá auxiliar na avaliação de uma solução adequada às necessidades da sua instalação.

Entre em contato com a Lingyu para solicitar suporte técnico.
