Filtros e secadores para compressores de ar desempenham funções diferentes, mas complementares, no tratamento do ar comprimido.
Os filtros removem contaminantes como partículas sólidas, gotículas líquidas e aerossóis de óleo, enquanto os secadores reduzem o vapor de água até o ponto de orvalho sob pressão necessário. Utilizados em conjunto, ajudam a proteger equipamentos pneumáticos, reduzir o risco de corrosão, melhorar a confiabilidade dos processos e fornecer a qualidade de ar comprimido exigida no ponto de uso.
O sistema correto de tratamento não é simplesmente “filtro + secador”. Ele deve ser selecionado de acordo com o tipo de contaminante, ponto de orvalho sob pressão necessário, vazão, pressão de operação, temperatura de entrada, perda de pressão e requisitos finais do processo.
Por Que Filtros e Secadores para Compressores de Ar São Importantes?
O ar atmosférico contém naturalmente vapor de água e partículas suspensas.
Dependendo do tipo de compressor e das condições do sistema, o ar comprimido também pode conter aerossóis de óleo, vapor de óleo, ferrugem, incrustações da tubulação e resíduos de desgaste.
À medida que o ar comprimido esfria a jusante do compressor, parte do vapor de água pode se condensar em água líquida.
Se esses contaminantes não forem controlados, podem contribuir para:
- Corrosão dentro de tubulações, válvulas e reservatórios
- Desgaste prematuro de ferramentas pneumáticas e atuadores
- Obstrução ou travamento de componentes de controle
- Contaminação de produtos ou processos
- Defeitos em revestimentos e acabamento
- Aumento da perda de pressão
- Maior necessidade de manutenção
- Paradas não planejadas
Por isso, filtros e secadores devem ser tratados como partes de um único sistema completo de tratamento de ar.
Filtros e Secadores Desempenham Funções Diferentes
Um erro comum é presumir que um único equipamento pode remover todos os contaminantes.
Não pode.
Um filtro de ar comprimido é utilizado principalmente para controlar partículas, gotículas líquidas e contaminação por óleo de acordo com seu grau de filtragem.
Um secador de ar comprimido é utilizado para reduzir o vapor de água e atingir um ponto de orvalho sob pressão especificado.

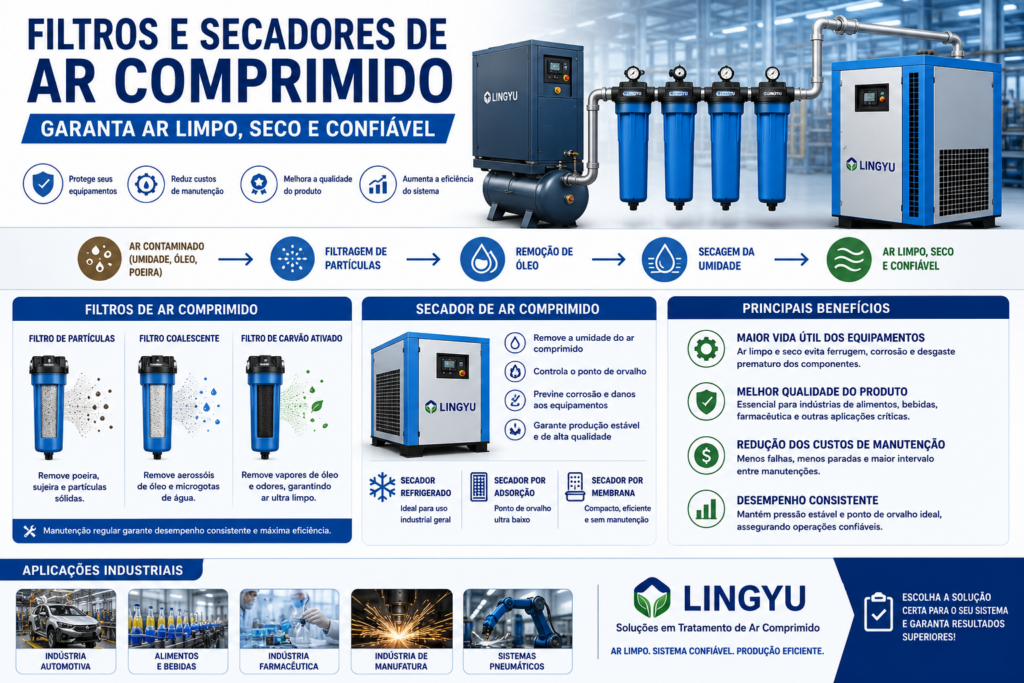

Uma sequência típica de tratamento pode ser:
compressor → separador de umidade/reservatório → pré-filtro → secador → pós-filtro → distribuição
A configuração exata depende do tipo de compressor, tecnologia do secador e requisitos finais de qualidade do ar.
Como Funcionam os Filtros para Ar Comprimido
Filtros de ar comprimido utilizam meios filtrantes e mecanismos de separação específicos para remover contaminantes do fluxo de ar.
A linha de filtros de precisão para ar comprimido da Lingyu inclui graus AO, AA, AX e ACS para diferentes requisitos de controle de contaminação.
| Grau do Filtro | Classificação de Partículas | Óleo Residual |
|---|---|---|
| AO | ≤1,0 μm | ≤3 ppm |
| AA | ≤0,1 μm | ≤0,1 ppm |
| AX | ≤0,01 μm | ≤0,05 ppm |
| ACS | Não especificado como grau de partículas | ≤0,003 ppm |
O grau correto depende do que precisa ser removido e de onde o filtro está instalado no sistema de tratamento.
Filtragem de Partículas e Pré-Filtragem
A filtragem de partículas é utilizada para controlar contaminantes sólidos como poeira, ferrugem, incrustações da tubulação e outros resíduos.
O controle de partículas a montante pode ajudar a proteger secadores e equipamentos a jusante contra contaminação.
O nível de filtragem necessário deve ser selecionado conforme a qualidade de ar realmente exigida, em vez de instalar o filtro mais fino possível em todos os pontos.
Uma filtragem excessivamente restritiva pode aumentar a perda de pressão sem oferecer benefício útil ao processo.
Filtragem Coalescente
Filtros coalescentes são utilizados para remover aerossóis líquidos finos, incluindo gotículas de óleo e água.
Eles funcionam fazendo com que pequenas gotículas de aerossol se unam, formando gotículas maiores que podem então drenar do corpo do filtro.
A filtragem coalescente é especialmente importante quando o compressor introduz aerossóis de óleo ou quando secadores por adsorção precisam ser protegidos contra contaminação.
Óleo e grandes quantidades de água líquida podem danificar o dessecante e reduzir o desempenho de adsorção.
Filtragem com Carvão Ativado
A filtragem com carvão ativado é utilizada principalmente para reduzir vapor de óleo e odores, e não como filtro convencional de partículas.
O grau ACS da Lingyu especifica óleo residual de até ≤0,003 ppm.
O tratamento com carvão ativado deve ser utilizado quando o requisito final de qualidade do ar justificar sua aplicação.
Não se deve presumir que todo sistema de ar comprimido precise de uma etapa com carvão ativado.
Por Que a Posição do Filtro É Importante?
O desempenho do filtro depende não apenas de seu grau, mas também de onde ele é instalado.
Pré-Filtro Antes do Secador
Um pré-filtro protege o secador contra contaminação.
Em secadores refrigerados, isso ajuda a reduzir a contaminação de trocadores de calor, separadores e sistemas de condensado.
Em secadores por adsorção, a filtragem a montante é ainda mais importante porque óleo e água líquida podem danificar o dessecante.
Pós-Filtro Depois do Secador
Um pós-filtro pode ser utilizado para proteger equipamentos a jusante e controlar partículas remanescentes.
Em secadores por adsorção, a filtragem a jusante é comumente utilizada para capturar pequenas quantidades de pó de dessecante que possam sair do secador.
A configuração final dos filtros deve refletir a aplicação, e não seguir uma única sequência universal.
Como Funcionam os Secadores para Ar Comprimido
Secadores de ar comprimido removem vapor de água, em vez de apenas reter água líquida.
O tipo de secador apropriado depende principalmente do ponto de orvalho sob pressão necessário.

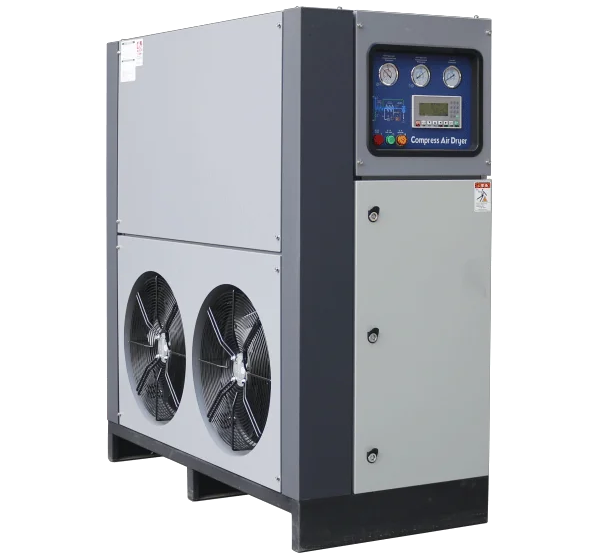

Secadores de Ar Refrigerados
Um secador de ar refrigerado remove umidade resfriando o ar comprimido.
À medida que o ar esfria, o vapor de água se condensa em líquido. O condensado é separado e drenado automaticamente antes que o ar seja reaquecido e enviado para jusante.
Para a tecnologia convencional AH resfriada a ar e WH resfriada a água da Lingyu, as especificações operacionais típicas incluem:
| Parâmetro | Especificação |
| Pressão nominal de entrada | 0,7 MPa |
| Pressão de operação | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 50 °C |
| Temperatura máxima de entrada | ≤80 °C |
| Ponto de orvalho sob pressão | 2–10 °C |
| Temperatura ambiente nominal | 32 °C |
| Faixa de temperatura ambiente | 2–45 °C |
| Perda de pressão | ≤0,025 MPa |
Essa faixa de PDP pode atender a muitas aplicações industriais internas nas quais pontos de orvalho muito baixos não são necessários.
Secadores de Ar por Adsorção
Um secador de ar por adsorção remove vapor de água por adsorção.
Os materiais dessecantes capturam umidade em sua superfície, e o secador regenera periodicamente o dessecante para que ele possa continuar secando.
A tecnologia CH sem calor da Lingyu especifica PDP de −50 °C a −20 °C, com consumo de ar de regeneração de 8–14%.
O projeto CH com regeneração aquecida também especifica PDP de −50 °C a −20 °C, mas o consumo de ar de regeneração é reduzido para 4–8% pelo uso de calor externo.
A secagem por adsorção é mais apropriada quando o processo exige PDP substancialmente mais baixo ou quando as tubulações a jusante podem ficar expostas a temperaturas de congelamento.
Secadores por Adsorção Modulares
Um secador de ar por adsorção modular utiliza módulos compactos de adsorção em vez de uma única configuração convencional com grandes vasos.
Ele não deve ser confundido com secagem por membrana.
Secadores por adsorção modulares continuam utilizando dessecante para remover vapor de água.
Sua construção modular pode ser útil quando instalação compacta, capacidade em etapas ou flexibilidade de instalação são importantes.
Filtros Não Substituem Secadores
Um filtro pode remover gotículas de água líquida, mas normalmente não consegue reduzir o vapor de água até um ponto de orvalho sob pressão controlado.
Essa distinção é importante.
O ar comprimido pode parecer fisicamente seco e ainda conter uma quantidade significativa de vapor de água.
Se o ar posteriormente esfriar abaixo do seu ponto de orvalho sob pressão, pode ocorrer condensação a jusante.
Portanto:
separador/filtro = controle de líquido e contaminantes
secador = controle de vapor de água e PDP
Ambos podem ser necessários.
Secadores Não Substituem Filtros
O inverso também é verdadeiro.
Um secador refrigerado não é um filtro de remoção de óleo.
Embora o líquido condensado possa transportar parte do óleo e outros contaminantes para fora através do separador e do dreno, o secador não deve ser utilizado para atingir uma concentração especificada de óleo.
Quando for necessário controlar óleo, devem ser utilizados filtros coalescentes ou outros sistemas de filtragem apropriados.
Da mesma forma, um secador por adsorção remove principalmente vapor de água e exige filtragem adequada para proteger o adsorvente e os equipamentos a jusante.
Como Escolher a Combinação Correta de Filtro e Secador
O sistema de tratamento deve ser selecionado a partir da qualidade final de ar necessária, trabalhando de trás para frente.
1. Defina o Ponto de Orvalho Sob Pressão Necessário
Comece pelo PDP necessário.
Se um PDP de 2–10 °C atender ao processo, a secagem refrigerada pode ser suficiente.
Se o sistema exigir ar substancialmente mais seco, deve-se avaliar a secagem por adsorção.
Não selecione secagem por adsorção simplesmente porque “mais seco é melhor”. Produzir um PDP muito mais baixo do que o necessário pode aumentar o custo ao longo do ciclo de vida.
2. Identifique os Contaminantes Relevantes
Determine se o ar comprimido precisa de controle de:
- Partículas sólidas
- Água líquida
- Aerossóis de óleo
- Vapor de óleo
- Pó de dessecante
- Outros contaminantes específicos do processo
Isso determina quais graus de filtragem e posições são apropriados.
3. Determine a Vazão Máxima
Filtros e secadores devem ser dimensionados para a maior vazão realista que passará pelo sistema de tratamento.
Se vários compressores puderem operar simultaneamente em um coletor comum, pode ser necessário considerar a vazão combinada.
Dimensionar apenas com base na demanda média pode causar passagem de umidade e perda de pressão excessiva durante picos de produção.
4. Verifique a Temperatura de Entrada
Temperaturas de entrada mais elevadas aumentam a carga sobre o secador.
Para os secadores refrigerados convencionais AH e WH da Lingyu:
- Temperatura nominal de entrada: 50 °C
- Temperatura máxima especificada: ≤80 °C
Um pós-resfriador eficiente e um separador de umidade a montante podem reduzir a carga térmica e de água líquida antes do secador.
5. Verifique a Pressão de Operação
O desempenho de filtros e secadores varia conforme a pressão de operação.
Os secadores refrigerados convencionais AH/WH e os secadores por adsorção CH/HH da Lingyu normalmente utilizam 0,7 MPa como pressão nominal de entrada, com faixa de operação de 0,6–1,0 MPa.
A pressão real da instalação deve ser considerada durante a seleção.
6. Avalie a Perda de Pressão
Cada filtro e secador cria alguma resistência ao fluxo de ar.
Se a perda de pressão se tornar excessiva, o compressor pode precisar operar com pressão de descarga maior apenas para manter a pressão necessária no ponto de uso.
Isso pode aumentar o consumo total de energia.
Por esse motivo, o tratamento de ar comprimido deve ser avaliado como um sistema completo de perda de pressão, em vez de comparar componentes isoladamente.
Pressão Diferencial do Filtro
A pressão diferencial do filtro é especialmente importante.
À medida que o elemento filtrante acumula contaminantes, sua resistência pode aumentar.
O projeto de filtros de precisão da Lingyu inclui um indicador de pressão diferencial para ajudar a identificar quando a condição do elemento precisa de atenção.
Os elementos filtrantes devem ser substituídos conforme a condição de operação e as recomendações do fabricante, e não com base em um intervalo universal arbitrário.
Perda de Pressão do Secador
Os secadores refrigerados convencionais AH e WH da Lingyu especificam perda de pressão de ≤0,025 MPa sob condições nominais.
Para aplicações em que uma perda de pressão menor seja particularmente importante, o secador refrigerado com trocador de calor de placas 3 em 1 especifica perda inferior a 0,015 MPa.
A perda de pressão deve fazer parte da análise de energia ao longo do ciclo de vida, juntamente com consumo elétrico e uso de ar de purga.
Layout Prático de Filtros e Secador
Uma configuração industrial típica pode ser:
compressor de ar → pós-resfriador/separador → reservatório úmido → pré-filtro → secador → pós-filtro → reservatório seco → distribuição
Esse layout ajuda a separar as funções de tratamento.
O reservatório úmido e o separador removem condensado em grande quantidade.
O pré-filtro protege o secador.
O secador controla o ponto de orvalho sob pressão.
O pós-filtro controla partículas a jusante ou outros contaminantes.
O reservatório seco armazena ar tratado e ajuda a atender à demanda a jusante.
Nem toda instalação exige todos os componentes exatamente nessa configuração, mas o sistema deve sempre ser projetado em torno do requisito final do processo.
Seleção de Filtro e Secador para Fabricação Automotiva
Na indústria automotiva e na manufatura geral, o ar comprimido pode atender ferramentas, cilindros, sistemas de automação, equipamentos de montagem e processos de revestimento.
Usos pneumáticos gerais e aplicações de pintura podem ter requisitos diferentes de qualidade do ar.
Um secador pode controlar a umidade, enquanto a filtragem adequada controla aerossóis de óleo e partículas.
Para aplicações de revestimento, um ponto de orvalho baixo, por si só, não garante qualidade de ar aceitável.
Seleção de Filtro e Secador para Alimentos e Bebidas
Em aplicações de alimentos e bebidas, os requisitos de tratamento dependem fortemente de como o ar comprimido interage com o processo.
O ar utilizado apenas em atuadores pneumáticos pode ter requisitos diferentes do ar comprimido que entra em contato com produto, embalagem ou superfícies de processo.
Um secador controla a umidade, mas não torna automaticamente o ar comprimido higiênico ou estéril.
Partículas, óleo, aspectos microbiológicos e requisitos específicos do processo também devem ser avaliados.
Seleção de Filtro e Secador para Aplicações Farmacêuticas
Na fabricação farmacêutica e biofarmacêutica, a qualidade do ar comprimido deve ser definida de acordo com o processo real.
O controle de umidade é apenas uma parte da estratégia de tratamento.
Secagem, filtragem, projeto do sistema de distribuição, monitoramento e validação podem ser relevantes.
Instalar apenas um secador por adsorção ou um filtro de carvão ativado não torna automaticamente o ar de grau farmacêutico.
Seleção de Filtro e Secador para Fabricação de Eletrônicos
Na fabricação de eletrônicos e de precisão, os requisitos de umidade variam conforme o processo.
Equipamentos pneumáticos gerais podem operar satisfatoriamente com secagem refrigerada, enquanto etapas de produção sensíveis à umidade podem exigir PDP mais baixo.
A seleção do filtro também deve considerar o grau de interação do ar comprimido com componentes ou superfícies sensíveis.
Manutenção de Filtros e Secadores para Compressores de Ar
A manutenção deve ser baseada na condição real dos equipamentos e nos dados de operação, em vez de aplicar um único cronograma fixo a todos os sistemas de ar comprimido.
Monitore a Pressão Diferencial dos Filtros
O aumento da pressão diferencial pode indicar que o elemento filtrante está ficando carregado.
Uma perda de pressão excessiva aumenta o custo energético do sistema e pode reduzir a pressão disponível a jusante.
Substitua os elementos conforme a condição medida e as recomendações do fabricante.
Inspecione os Drenos Automáticos
Separadores de água, filtros, reservatórios e secadores refrigerados podem depender de drenos de condensado.
Um dreno travado fechado permite o acúmulo de líquido.
Um dreno travado aberto pode desperdiçar ar comprimido continuamente.
O funcionamento dos drenos deve, portanto, ser verificado regularmente.
Monitore o Ponto de Orvalho Sob Pressão
O PDP fornece informações diretas sobre o desempenho de remoção de umidade do secador.
Processos críticos podem se beneficiar de medição contínua do ponto de orvalho a jusante.
Um aumento gradual do PDP pode indicar mudança nas condições de operação ou deterioração do desempenho do secador antes que apareça água visível.
Mantenha Trocadores de Calor e Condensadores Limpos
Trocadores de calor contaminados em secadores refrigerados reduzem a eficiência da transferência térmica.
Condensadores resfriados a ar também podem ser restringidos por poeira e depósitos de óleo.
A frequência de limpeza deve refletir as condições reais do local.
Não Complete Refrigerante Rotineiramente
Um sistema de refrigeração selado normalmente não consome refrigerante.
Se a carga de refrigerante estiver realmente baixa, geralmente existe um vazamento ou outro problema no sistema que deve ser diagnosticado e reparado.
“Verificar o refrigerante” deve significar avaliar o desempenho do sistema de refrigeração, e não adicionar refrigerante automaticamente durante a manutenção de rotina.
Verifique os Componentes do Secador por Adsorção
Em secadores por adsorção, inspecione:
- Condição do dessecante
- Válvulas de comutação
- Válvulas de retenção
- Silenciadores
- Vazão de purga
- Sistemas de aquecimento, quando aplicável
- Desempenho do PDP
A substituição do dessecante deve ser baseada em sua condição e nos requisitos do fabricante, e não em um intervalo arbitrário de calendário.
Perguntas Frequentes
Com Que Frequência os Filtros de Ar Comprimido Devem Ser Substituídos?
Não existe um intervalo universal de seis ou doze meses aplicável a todas as instalações.
A substituição depende de:
- Horas de operação
- Nível de contaminação
- Perda de pressão
- Grau do filtro
- Ambiente
- Recomendações do fabricante
A pressão diferencial e a condição real do elemento são indicadores melhores do que apenas o tempo de calendário.
Qual Secador É Melhor para Ambientes com Alta Umidade?
Alta umidade ambiente, por si só, não significa automaticamente que seja necessário um secador por adsorção.
O parâmetro mais importante é o ponto de orvalho sob pressão necessário.
Um secador refrigerado corretamente dimensionado ainda pode ser apropriado se seu PDP atender ao processo e as condições operacionais permanecerem dentro da especificação.
Utilize secagem por adsorção quando o PDP necessário for substancialmente inferior ao que a tecnologia refrigerada consegue fornecer.
Um Compressor Pode Operar sem Filtros ou Secador?
Tecnicamente, alguns sistemas podem operar sem um secador dedicado ou sem uma linha completa de filtragem, mas a aceitabilidade depende do processo e do ambiente.
Se os equipamentos ou produtos a jusante exigirem controle de umidade, partículas ou óleo, o tratamento apropriado será necessário.
O tratamento deve, portanto, ser baseado na qualidade de ar necessária, e não na suposição de que todo sistema de ar comprimido precisa dos mesmos componentes.
Secadores Refrigerados Removem Óleo?
Um secador refrigerado não deve ser tratado como dispositivo de remoção de óleo.
Utilize filtragem coalescente ou outro tratamento apropriado quando aerossóis ou vapor de óleo precisarem ser controlados.
Filtros Removem Vapor de Água?
Não.
Filtros podem remover gotículas líquidas, mas o vapor de água exige tecnologia de secagem quando é necessário um PDP controlado.
Filtros e Secadores São Energeticamente Eficientes?
Eles podem ser selecionados para baixa perda de pressão e operação eficiente, mas todo componente de tratamento gera algum custo ao longo do ciclo de vida.
A avaliação energética deve incluir:
- Perda de pressão
- Potência elétrica do secador
- Ar de purga em sistemas por adsorção
- Aquecedores ou sopradores, quando aplicável
- Carga anual real de operação
Um Ponto de Orvalho Mais Baixo Sempre Significa Ar Mais Limpo?
Não.
O ponto de orvalho descreve apenas o teor de umidade.
A limpeza do ar comprimido também depende de partículas e óleo.
Um sistema com PDP extremamente baixo ainda pode conter níveis inaceitáveis de óleo ou partículas se a filtragem for inadequada.
Construa o Sistema de Tratamento com Base na Qualidade de Ar Necessária
Filtros e secadores para compressores de ar funcionam melhor quando são selecionados como partes de um sistema de tratamento coordenado.
As funções básicas são simples:
filtros controlam partículas e contaminação por óleo; secadores controlam vapor de água e ponto de orvalho sob pressão.
Um processo confiável de seleção deve considerar:
PDP necessário → limites de contaminantes → vazão máxima → temperatura de entrada → pressão de operação → grau de filtragem → tecnologia do secador → perda de pressão → requisitos de manutenção
Para muitos sistemas industriais gerais, a secagem refrigerada combinada com filtragem adequadamente selecionada oferece controle prático de umidade e contaminantes. Quando é necessário PDP substancialmente mais baixo, a secagem por adsorção pode ser combinada com filtragem apropriada a montante e a jusante.
O sistema correto não é aquele com o maior número de filtros ou o menor ponto de orvalho possível. É aquele que fornece a qualidade necessária de água, partículas e óleo no ponto de uso, com perda de pressão e custo ao longo do ciclo de vida aceitáveis.
Para seleção específica do sistema de tratamento, entre em contato com a Lingyu informando vazão, pressão de operação, temperatura de entrada, PDP necessário, tipo de compressor e requisitos finais de qualidade do ar.
