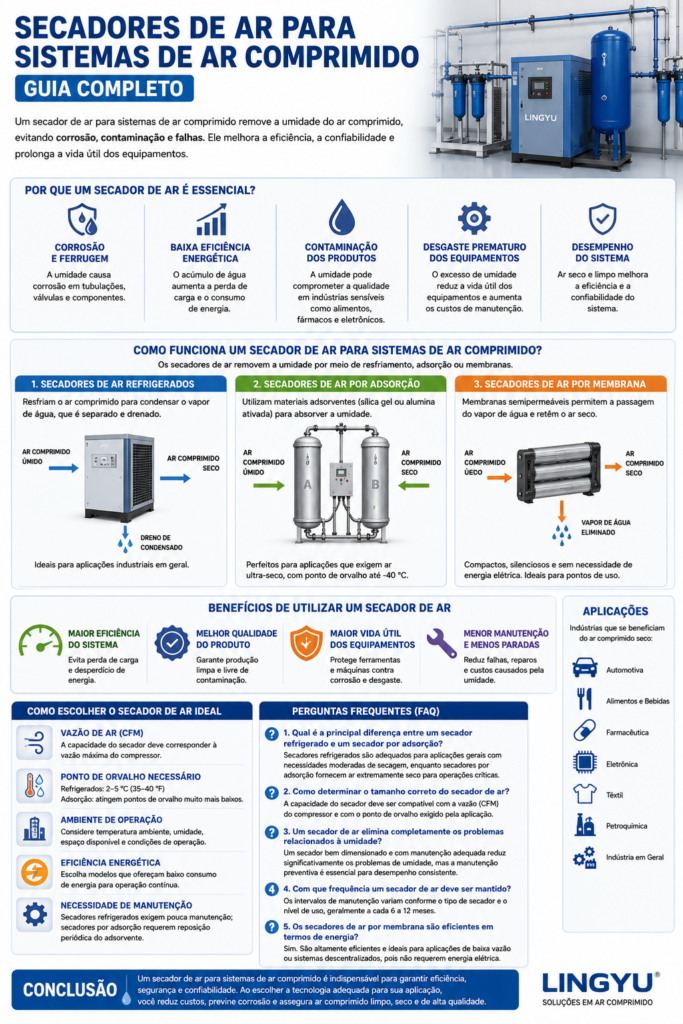

Um secador de ar comprimido é um componente essencial em qualquer sistema de ar comprimido. Sua principal função é remover a umidade presente no ar comprimido, prevenindo problemas como corrosão, formação de ferrugem e contaminação dos processos.
Ao fornecer ar comprimido limpo e seco, o secador contribui para aumentar a confiabilidade e a eficiência do sistema, além de prolongar a vida útil de equipamentos pneumáticos utilizados em aplicações industriais e comerciais.
Neste guia, você conhecerá os principais tipos de secadores de ar comprimido, seus princípios de funcionamento, suas vantagens e os principais critérios para escolher a solução mais adequada às necessidades da sua operação.
Por que um Secador de Ar Comprimido é Essencial?
O ar atmosférico contém naturalmente vapor d’água. Durante o processo de compressão, a concentração de umidade no ar aumenta e, à medida que o ar comprimido é resfriado, parte desse vapor se condensa, formando água líquida no interior do sistema.
Sem um sistema de secagem adequado, essa umidade pode causar diversos problemas, incluindo:
Corrosão e ferrugem – A presença de água pode provocar corrosão em tubulações, válvulas, cilindros e outros componentes pneumáticos.
Redução da eficiência do sistema – O acúmulo de condensado pode causar perdas de pressão, comprometer o desempenho dos componentes e aumentar o consumo de energia.
Contaminação de produtos e processos – Em setores como alimentos e bebidas, farmacêutico, eletrônico e de pintura industrial, a presença de umidade pode comprometer seriamente a qualidade do produto final.
Desgaste prematuro dos equipamentos – O excesso de umidade acelera o desgaste dos componentes, aumenta a necessidade de manutenção e pode causar paradas não programadas.
Um secador de ar comprimido corretamente dimensionado reduz significativamente a quantidade de vapor d’água no sistema, melhora a qualidade do ar comprimido e ajuda a prolongar a vida útil dos equipamentos.
Como Funciona um Secador de Ar Comprimido?
Os secadores de ar comprimido removem a umidade por meio de diferentes tecnologias, principalmente refrigeração, adsorção ou separação por membrana.
Cada tecnologia apresenta características específicas e é indicada para diferentes requisitos de qualidade do ar, ponto de orvalho e condições de operação.
1. Secadores de Ar Comprimido por Refrigeração
Os secadores por refrigeração reduzem a temperatura do ar comprimido até que parte do vapor d’água se condense em água líquida. Em seguida, o condensado é separado e drenado do sistema.
Princípio de funcionamento
- O ar comprimido entra no secador e passa por um trocador de calor.
- O ar é resfriado, provocando a condensação do vapor d’água.
- Um separador de condensado remove a água formada.
- O condensado é drenado, enquanto o ar seco segue para a rede de ar comprimido.
Os secadores por refrigeração oferecem uma excelente relação custo-benefício, apresentam operação eficiente e são amplamente utilizados em aplicações industriais que não exigem pontos de orvalho extremamente baixos.
2. Secadores de Ar Comprimido por Adsorção
Os secadores por adsorção, também conhecidos como secadores dessecantes, utilizam materiais adsorventes, como alumina ativada, sílica gel ou peneira molecular, para remover o vapor d’água presente no ar comprimido.
Princípio de funcionamento
- O ar comprimido atravessa um leito contendo material adsorvente.
- As moléculas de vapor d’água ficam retidas na superfície do material.
- Quando o adsorvente se aproxima da saturação, ele precisa ser regenerado.
- Dependendo da tecnologia do secador, a regeneração pode ocorrer por meio de ar de purga, aquecimento ou uma combinação de ambos.
Esse tipo de secador é recomendado para aplicações que exigem ar comprimido extremamente seco, podendo alcançar pontos de orvalho sob pressão de −40 °C ou inferiores, dependendo do projeto e das condições de operação.
3. Secadores de Ar Comprimido por Membrana
Os secadores por membrana utilizam membranas especialmente projetadas para permitir a permeação seletiva do vapor d’água, reduzindo a umidade do fluxo principal de ar comprimido.
Entre suas principais vantagens estão:
- Design compacto;
- Operação silenciosa;
- Ausência de partes móveis;
- Não necessitam de alimentação elétrica para o processo de separação;
- Baixa necessidade de manutenção.
São especialmente indicados para aplicações de menor vazão, pontos de uso específicos, equipamentos móveis e instalações onde espaço e simplicidade operacional são fatores importantes.
Benefícios da Utilização de um Secador de Ar Comprimido
A instalação de um secador adequado pode proporcionar importantes benefícios operacionais e econômicos.
Maior Confiabilidade e Eficiência do Sistema
A redução da umidade e do condensado ajuda a evitar corrosão, restrições no fluxo e problemas de funcionamento em componentes pneumáticos, contribuindo para uma operação mais estável e eficiente.
Melhor Qualidade do Produto
O fornecimento de ar comprimido limpo e seco reduz o risco de contaminação em processos industriais sensíveis, ajudando a manter a qualidade e a consistência do produto final.
Maior Vida Útil dos Equipamentos
O controle da umidade protege ferramentas pneumáticas, válvulas, cilindros, instrumentos e outros equipamentos contra corrosão e desgaste prematuro.
Redução dos Custos de Manutenção
Um sistema de ar comprimido adequadamente tratado pode reduzir falhas operacionais, paradas não programadas e despesas relacionadas à manutenção e substituição de componentes danificados pela umidade.
Como Escolher o Secador Ideal para o seu Sistema de Ar Comprimido
A escolha do secador adequado depende dos requisitos específicos da instalação e da qualidade do ar comprimido necessária para cada aplicação.
Entre os principais fatores a serem considerados estão:
Vazão de Ar (CFM ou m³/min)
A capacidade nominal do secador deve ser compatível com a vazão máxima de ar comprimido que passará pelo equipamento.
Além da vazão nominal, é importante considerar as condições reais de entrada, como pressão, temperatura do ar comprimido e temperatura ambiente, pois esses fatores podem afetar significativamente a capacidade efetiva do secador.
Ponto de Orvalho Necessário
O ponto de orvalho sob pressão (PDP – Pressure Dew Point) é um dos principais parâmetros para determinar o nível de secagem necessário.
Os secadores por refrigeração normalmente são utilizados quando um ponto de orvalho sob pressão em torno de +3 °C é suficiente.
Já os secadores por adsorção podem alcançar pontos de orvalho muito mais baixos, como −20 °C, −40 °C ou inferiores, sendo indicados para processos mais exigentes.
Condições do Ambiente de Operação
Considere fatores como:
- Temperatura ambiente;
- Temperatura do ar na entrada;
- Pressão de operação;
- Umidade e condições ambientais;
- Espaço disponível para instalação;
- Ventilação do local;
- Condições de operação e carga do sistema.
Eficiência Energética
O consumo de energia deve ser considerado principalmente em instalações que operam continuamente.
A seleção de um secador eficiente e corretamente dimensionado pode reduzir significativamente os custos operacionais ao longo da vida útil do equipamento.
Requisitos de Manutenção
Cada tecnologia possui necessidades específicas de manutenção.
Os secadores por refrigeração geralmente exigem manutenção relativamente simples, incluindo inspeção e limpeza periódica de componentes e do sistema de drenagem.
Já os secadores por adsorção podem exigir, além da manutenção de válvulas e filtros, a substituição periódica do material adsorvente, de acordo com as condições de operação e as recomendações do fabricante.
Perguntas Frequentes (FAQ)
1. Qual é a principal diferença entre um secador por refrigeração e um secador por adsorção?
Os secadores por refrigeração são normalmente utilizados em aplicações industriais convencionais nas quais um ponto de orvalho moderado é suficiente.
Os secadores por adsorção são indicados para processos que exigem ar comprimido muito mais seco e pontos de orvalho significativamente mais baixos.
2. Como determinar a capacidade correta de um secador de ar comprimido?
A capacidade do secador deve ser selecionada com base na vazão máxima do sistema, expressa normalmente em CFM ou m³/min, além da pressão de operação, temperatura de entrada, temperatura ambiente e ponto de orvalho exigido pela aplicação.
É importante aplicar os fatores de correção especificados pelo fabricante para garantir o dimensionamento adequado.
3. Um secador elimina completamente os problemas relacionados à umidade?
Um secador corretamente dimensionado e mantido pode reduzir significativamente os problemas relacionados à umidade.
No entanto, o tratamento adequado do ar comprimido normalmente também envolve outros componentes, como separadores de condensado, filtros, drenos automáticos e, dependendo da aplicação, sistemas adicionais de tratamento do ar.
Inspeções periódicas e manutenção preventiva são essenciais para manter o desempenho do sistema.
4. Com que frequência um secador de ar comprimido deve passar por manutenção?
A frequência de manutenção depende da tecnologia do secador, das horas de operação, das condições ambientais e das recomendações do fabricante.
Como prática geral, o equipamento deve ser inspecionado regularmente e receber manutenção preventiva de acordo com o plano especificado pelo fabricante, em vez de depender exclusivamente de um intervalo fixo.
5. Os secadores por membrana apresentam baixo consumo de energia?
Os secadores por membrana normalmente não necessitam de alimentação elétrica para realizar o processo de separação da umidade.
No entanto, parte do ar comprimido pode ser utilizada como ar de purga, dependendo do projeto do equipamento. Por isso, a eficiência energética deve ser avaliada considerando o consumo total de ar comprimido do sistema, e não apenas o consumo de eletricidade.
Eles são particularmente adequados para aplicações de baixa vazão, pontos de uso específicos e sistemas descentralizados.
Conclusão: Aumente a Confiabilidade do seu Sistema com o Secador de Ar Adequado
Um secador de ar comprimido é um componente fundamental para garantir a qualidade do ar, a confiabilidade operacional e a vida útil de um sistema de ar comprimido.
Seja utilizando um secador por refrigeração, por adsorção ou por membrana, a seleção correta da tecnologia e do dimensionamento pode ajudar a:
- Reduzir problemas causados por umidade e condensado;
- Prevenir corrosão e danos aos equipamentos;
- Melhorar a qualidade do ar comprimido;
- Reduzir custos de manutenção e paradas não programadas;
- Prolongar a vida útil dos componentes;
- Aumentar a estabilidade e a produtividade da operação.
Ao compreender as características, vantagens e aplicações de cada tecnologia de secagem, é possível selecionar a solução mais adequada para proteger os equipamentos, otimizar o desempenho operacional e garantir um fornecimento confiável de ar comprimido limpo, seco e de alta qualidade.
