Um secador de ar para ar comprimido é uma parte importante de um sistema industrial de tratamento de ar comprimido. Sua principal finalidade é reduzir o vapor de água presente no ar comprimido para evitar que a umidade se condense dentro de tubulações, equipamentos pneumáticos, instrumentos ou processos de produção.
Entretanto, escolher o secador correto exige mais do que simplesmente compatibilizar um valor de CFM. O ponto de orvalho sob pressão necessário, a vazão, a temperatura de entrada, a pressão de operação, as condições ambientais, a perda de pressão e os requisitos finais de qualidade do ar influenciam a solução correta.
Para instalações que avaliam diferentes tecnologias de secagem, os produtos de tratamento de ar comprimido da Lingyu abrangem soluções refrigeradas, por adsorção e combinadas para diferentes requisitos operacionais.
Por Que o Ar Comprimido Precisa Ser Seco?
O ar atmosférico contém naturalmente vapor de água. Quando um compressor aspira e comprime esse ar, a umidade se concentra juntamente com outros contaminantes.
À medida que o ar comprimido esfria posteriormente, parte do vapor de água se condensa em líquido.
Sem separação e secagem adequadas da umidade, essa água pode contribuir para:
- Corrosão dentro de tubulações e componentes
- Problemas em válvulas e cilindros pneumáticos
- Falhas em instrumentos
- Contaminação de produtos ou processos
- Maior necessidade de manutenção
- Interrupções não planejadas da produção
Um secador corretamente selecionado reduz o teor de umidade a um nível adequado para a aplicação a jusante.
A secagem deve, portanto, ser considerada como parte de um sistema completo de purificação de ar comprimido, e não como uma etapa de tratamento isolada.
O Que É Ponto de Orvalho Sob Pressão?
Uma das especificações mais importantes ao comparar secadores de ar comprimido é o ponto de orvalho sob pressão (PDP).
O ponto de orvalho sob pressão indica a temperatura na qual o vapor de água presente no ar comprimido começa a se condensar na pressão do sistema.
Um ponto de orvalho sob pressão mais baixo significa ar comprimido mais seco.
O objetivo não é necessariamente alcançar o ponto de orvalho mais baixo possível. Em vez disso, o secador deve fornecer um ponto de orvalho adequado ao processo e à menor temperatura que a tubulação a jusante poderá encontrar.
Essa distinção é importante porque diferentes tecnologias de secagem foram desenvolvidas para requisitos muito diferentes de remoção de umidade.

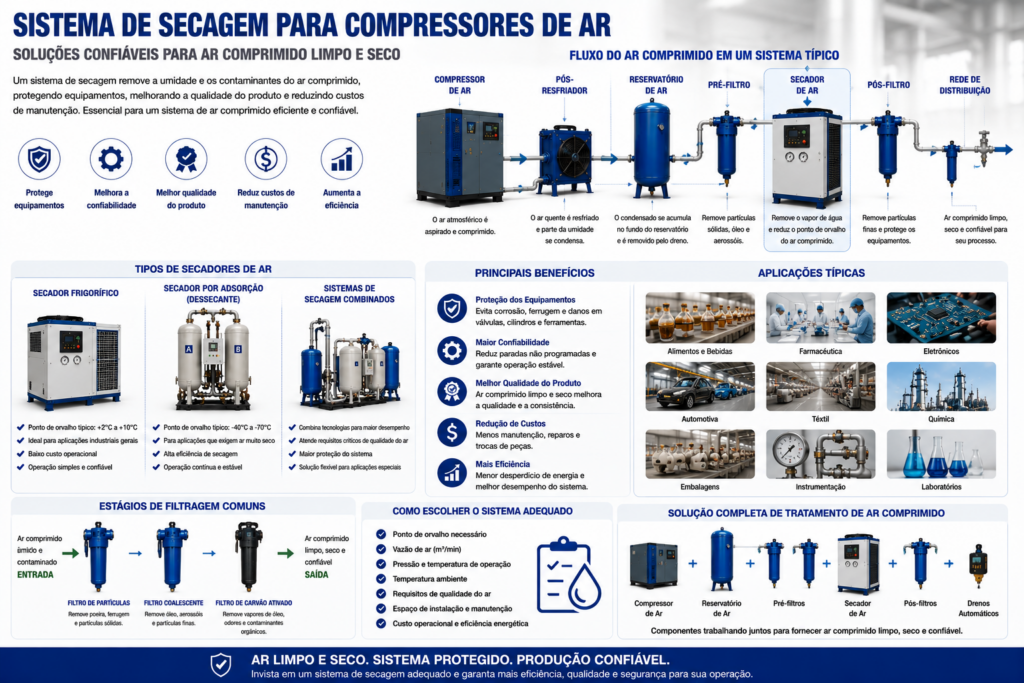

Principais Tipos de Secadores de Ar para Ar Comprimido
Os sistemas industriais de ar comprimido utilizam normalmente tecnologias de secagem por refrigeração e por adsorção. Cada uma possui um princípio de funcionamento e uma faixa operacional diferentes.
1. Secadores de Ar Refrigerados
Um secador de ar refrigerado remove a umidade resfriando o ar comprimido.
O processo básico é:
- O ar comprimido quente entra no secador e é pré-resfriado.
- O ar passa por um evaporador e é resfriado ainda mais.
- O vapor de água se condensa em líquido.
- Um separador gás-líquido remove o condensado.
- Um dreno automático descarrega o líquido separado.
- O ar comprimido seco é reaquecido antes de sair do secador.
As tecnologias convencionais de secadores refrigerados AH e WH da Lingyu foram desenvolvidas para um ponto de orvalho sob pressão de 2–10 °C sob condições operacionais especificadas.
Isso torna a secagem refrigerada adequada para muitas aplicações industriais gerais que não exigem pontos de orvalho extremamente baixos.
Secadores Refrigerados a Ar
Um secador resfriado a ar utiliza o ar ambiente para rejeitar o calor do sistema de refrigeração através do condensador.
Essa configuração elimina a necessidade de um circuito de água de resfriamento e pode simplificar a instalação quando existe ventilação suficiente.
Secadores resfriados a ar exigem espaço adequado ao redor do condensador e boa ventilação para evitar a recirculação do ar quente de descarga.
Secadores Refrigerados a Água
Um secador resfriado a água transfere o calor do sistema de refrigeração através de um circuito de água de resfriamento.
Essa configuração pode ser útil em instalações de alta capacidade ou em unidades que já dispõem de infraestrutura adequada de água de resfriamento.
A categoria de secadores refrigerados a água da Lingyu oferece opções para instalações nas quais o resfriamento a água é preferido.
A temperatura, pressão, vazão e qualidade da água de resfriamento devem ser consideradas durante o projeto do sistema.
2. Secadores de Ar por Adsorção
Um secador de ar por adsorção é utilizado quando o ponto de orvalho sob pressão necessário é significativamente menor do que aquele normalmente fornecido por um secador refrigerado.
Em vez de condensar a umidade por refrigeração, esses secadores utilizam material adsorvente para adsorver o vapor de água presente no ar comprimido.
Um sistema típico de duas torres funciona da seguinte forma:
- O ar comprimido entra em uma torre de adsorção.
- A umidade é adsorvida pelo dessecante.
- O ar comprimido seco sai da torre.
- A segunda torre passa pelo processo de regeneração.
- As torres alternam periodicamente suas funções.
Diferentes métodos de regeneração afetam o consumo de ar de purga, o uso de energia, a complexidade do sistema e a adequação a diferentes capacidades.
Secadores por Adsorção sem Calor
Um secador por adsorção com regeneração sem calor utiliza uma parte do ar seco produzido para regenerar a torre de dessecante que está fora de operação.
Essa abordagem apresenta um princípio de funcionamento relativamente simples, mas exige ar comprimido de purga para a regeneração.
Por exemplo, a tecnologia sem calor Série CH da Lingyu opera com:
| Parâmetro | Especificação |
|---|---|
| Pressão nominal de entrada | 0,7 MPa |
| Faixa de pressão de operação | 0,6–1,0 MPa |
| Temperatura máxima de entrada | ≤40 °C |
| Consumo de ar de regeneração | 8–14% |
| Ponto de orvalho sob pressão na saída | −50 °C a −20 °C |
Os secadores sem calor podem, portanto, fornecer pontos de orvalho sob pressão substancialmente mais baixos do que secadores refrigerados convencionais.
Secadores por Adsorção com Regeneração Aquecida
Um secador aquecido adiciona uma fonte externa de calor durante a regeneração.
O secador por adsorção com regeneração aquecida da Lingyu utiliza adsorção por variação térmica, com aquecimento para a dessorção seguido de resfriamento antes que a torre regenerada retorne à etapa de adsorção.
Para o projeto de regeneração aquecida Série CH, o consumo médio de ar de regeneração é de aproximadamente 4–8%, com faixa de ponto de orvalho sob pressão na saída de −50 °C a −20 °C sob condições especificadas.
Essa configuração pode reduzir a demanda de ar de purga em comparação com um projeto convencional sem calor, embora acrescente equipamentos de aquecimento e controles associados.
Secagem com Soprador e Calor de Compressão
Instalações maiores ou mais sensíveis ao consumo de energia podem se beneficiar de outros métodos de regeneração.
Sistemas com soprador aquecido utilizam um soprador e um aquecedor como parte do processo de regeneração, enquanto secadores com calor de compressão utilizam a energia térmica disponível no sistema do compressor.
Essas tecnologias podem reduzir a dependência de ar comprimido seco de alto valor para a regeneração em aplicações adequadas.
A seleção do secador nesse nível deve considerar toda a estação de compressores, perfil de carga, ponto de orvalho necessário, horas de operação, calor disponível e custo total ao longo do ciclo de vida.
Secadores de Ar Combinados
Algumas aplicações podem se beneficiar da combinação de secagem por refrigeração e adsorção.
Em um sistema combinado, a secagem refrigerada remove grande parte da carga inicial de umidade antes que o ar alcance a etapa de adsorção.
Em seguida, o secador por adsorção realiza uma remoção mais profunda da umidade para atingir o ponto de orvalho sob pressão necessário.
Essa configuração pode reduzir a carga de umidade imposta ao sistema de dessecante e melhorar a economia operacional geral em aplicações adequadas.
E os Secadores de Ar por Membrana?
Secadores por membrana utilizam permeação seletiva através de materiais de membrana especializados para reduzir o vapor de água no ar comprimido.
Eles podem ser úteis em determinadas aplicações de baixa vazão ou no ponto de uso porque são compactos e não possuem compressor de refrigeração.
Entretanto, a secagem por membrana não deve ser automaticamente descrita como uma tecnologia sem custo energético. Muitos projetos de membrana consomem parte do ar comprimido como ar de varredura ou purga, e produzir esse ar comprimido exige energia.
Para sistemas industriais, a escolha adequada deve ser baseada na vazão necessária, ponto de orvalho, restrições de instalação e custo operacional ao longo do ciclo de vida.
Secador Refrigerado vs. Secador por Adsorção
O ponto de orvalho sob pressão necessário é uma das diferenças mais claras entre as duas tecnologias.
| Fator | Secador Refrigerado | Secador por Adsorção |
| Método de secagem | Resfriamento e condensação | Adsorção da umidade |
| Faixa típica de PDP Lingyu | 2–10 °C | Até −40 °C ou menos, dependendo da série/configuração |
| Uso industrial geral | Muito adequado | Adequado quando é necessária secagem mais profunda |
| Tubulação abaixo de 0 °C | Geralmente insuficiente | Frequentemente mais adequado |
| Sistema de regeneração | Não necessário | Necessário |
| Ar de purga | Sem purga de dessecante | Depende da tecnologia de regeneração |
| Complexidade do sistema | Geralmente menor | Geralmente maior |
Nenhuma das tecnologias é universalmente superior.
A escolha correta depende de quão seco o ar comprimido realmente precisa estar.
Como Escolher um Secador de Ar para Ar Comprimido
1. Determine a Vazão Máxima
Comece pela vazão máxima de ar comprimido que realmente passará pelo secador.
Não dimensione o equipamento apenas com base no consumo médio.
A demanda de pico, a operação simultânea dos equipamentos, o comportamento de controle do compressor e os requisitos futuros de produção devem ser considerados.
2. Aplique os Fatores de Correção Operacional
Um secador classificado para determinada capacidade em CFM ou m³/min sob condições padrão pode não fornecer a mesma capacidade efetiva em condições diferentes no local.
Variáveis importantes incluem:
- Pressão de operação
- Temperatura de entrada
- Temperatura ambiente
- Condições da água de resfriamento para modelos resfriados a água
Para secadores refrigerados, temperaturas elevadas de entrada e ambiente podem aumentar significativamente a carga de refrigeração.
Avalie sempre a capacidade nominal em relação às condições reais de operação.
3. Defina o Ponto de Orvalho Sob Pressão Necessário
Não selecione um secador antes de definir quão seco o ar comprimido precisa estar.
Um ponto de orvalho sob pressão refrigerado de 2–10 °C pode ser adequado para muitas aplicações industriais internas.
Um ponto de orvalho muito mais baixo pode ser necessário quando:
- A tubulação está exposta a condições de congelamento
- O processo é altamente sensível à umidade
- O ar de instrumentação possui especificações rigorosas
- A aplicação exige ar comprimido muito seco
Utilizar um secador por adsorção quando a secagem refrigerada já atende aos requisitos do processo pode adicionar custos desnecessários de investimento e operação.
Por outro lado, escolher secagem refrigerada para um processo que exige PDP muito baixo pode deixar o sistema inadequadamente protegido.
4. Verifique a Temperatura de Entrada
A temperatura de entrada exerce grande influência sobre a carga do secador.
Nos secadores refrigerados convencionais AH e WH de alta temperatura de entrada da Lingyu, a temperatura nominal de entrada é de 50 °C, com temperatura máxima de entrada de ≤80 °C.
Um aftercooler eficiente do compressor pode reduzir a carga térmica que chega ao secador e remover uma quantidade significativa de condensado líquido a montante.
5. Verifique a Pressão de Operação
A pressão afeta tanto a capacidade do secador quanto o desempenho geral do sistema de ar comprimido.
Para muitas séries de secadores refrigerados e por adsorção da Lingyu, a pressão nominal padrão de entrada é de 0,7 MPa, embora a faixa exata de operação dependa do produto.
Selecione o equipamento de acordo com a pressão real de trabalho, em vez de presumir que todos os secadores foram projetados para as mesmas condições.
6. Avalie as Condições Ambientais
Secadores refrigerados a ar precisam de ventilação adequada para a rejeição de calor pelo condensador.
Temperatura ambiente elevada, fluxo de ar restrito, acúmulo de poeira e recirculação de ar quente podem reduzir o desempenho de resfriamento.
Secadores resfriados a água apresentam outro conjunto de considerações, incluindo temperatura, pressão, vazão e qualidade da água de resfriamento.
7. Considere a Perda de Pressão
A perda de pressão às vezes é negligenciada durante a seleção do secador.
Toda restrição entre o compressor e o ponto de uso contribui para a perda total de pressão do sistema.
O sistema completo pode incluir:
- Secador
- Filtros
- Separadores
- Válvulas
- Tubulações
- Conexões
Uma perda de pressão excessiva pode obrigar o compressor a operar com pressão de descarga mais elevada para manter a pressão necessária a jusante, aumentando o consumo de energia.
Secagem e Filtragem do Ar São Diferentes
Não se deve esperar que um secador de ar resolva todos os problemas de contaminação do ar comprimido.
A umidade é apenas um dos contaminantes.
O ar comprimido também pode conter:
- Partículas sólidas
- Ferrugem
- Aerossóis de óleo
- Vapor de óleo
- Outros contaminantes específicos do processo
Filtros de precisão para ar comprimido adequados podem ser utilizados antes ou depois do secador, dependendo do tipo de compressor, da tecnologia do secador e dos requisitos finais de qualidade do ar.
O secador e os filtros devem, portanto, ser selecionados como componentes complementares.
Selecionando um Secador para Diferentes Setores
Eletrônica e Fabricação de Precisão
Na fabricação de eletrônicos e de precisão, a umidade e a contaminação podem afetar equipamentos pneumáticos e de produção sensíveis.
O nível necessário de secagem e filtragem deve ser definido de acordo com o processo específico.
Alimentos e Bebidas
Na produção de alimentos e bebidas, o ar comprimido pode ser utilizado em embalagem, transporte, equipamentos pneumáticos e outras operações.
O tratamento do ar deve ser selecionado de acordo com a existência de contato direto ou indireto do ar comprimido com o produto e com a qualidade final de ar necessária.
Produção Farmacêutica e Biofarmacêutica
Aplicações farmacêuticas e biofarmacêuticas podem impor requisitos mais rigorosos para o ar comprimido.
A seleção do secador deve ser baseada em requisitos de processo validados, e não na suposição de que apenas a secagem refrigerada ou por adsorção garanta uma qualidade de ar adequada.
Manufatura Geral
Instalações de manufatura geral utilizam frequentemente ar comprimido em cilindros pneumáticos, válvulas, ferramentas, controles e equipamentos automatizados.
O controle da umidade ajuda a reduzir corrosão e problemas relacionados ao condensado nesses sistemas.
Os Requisitos de Manutenção Dependem do Tipo de Secador
Não existe uma regra universal segundo a qual todo secador de ar deva passar por manutenção a cada seis ou doze meses.
Os intervalos de manutenção dependem do projeto do equipamento, horas de operação, condições ambientais, contaminação e estado real dos componentes.
Para secadores refrigerados, os pontos comuns de inspeção incluem:
- Condensador
- Drenos automáticos
- Trocadores de calor
- Sistema de refrigeração
- Componentes elétricos
- Filtros a montante e a jusante
Para secadores por adsorção, a manutenção também pode envolver:
- Condição do dessecante
- Válvulas de comutação
- Silenciadores
- Sistema de purga
- Aquecedores ou sopradores, quando aplicável
- Sistema de controle
- Desempenho do ponto de orvalho
Um registro de manutenção contendo condições de operação e tendências de desempenho pode ajudar a identificar deterioração antes que ocorra uma falha grave.
Perguntas Frequentes
Qual É a Principal Diferença Entre Secadores Refrigerados e por Adsorção?
Um secador refrigerado remove a umidade principalmente resfriando o ar comprimido e separando o condensado resultante.
Um secador por adsorção adsorve o vapor de água e pode atingir pontos de orvalho sob pressão muito mais baixos.
A escolha depende principalmente do nível de secagem necessário e das condições operacionais.
Como Determinar o Tamanho Correto do Secador?
Comece pela vazão máxima e, em seguida, considere a temperatura de entrada, pressão de operação, condições ambientais e outros fatores de correção aplicáveis.
Selecionar um secador apenas fazendo corresponder sua capacidade nominal em CFM à vazão indicada na placa do compressor pode resultar em subdimensionamento sob condições mais exigentes.
Um Secador de Ar Pode Remover Todos os Contaminantes?
Não.
Um secador trata principalmente da umidade. O controle de partículas e óleo normalmente exige filtragem adequada, e algumas aplicações necessitam de tratamento adicional.
Um Ponto de Orvalho Mais Baixo Sempre Significa um Sistema Melhor?
Não.
Um ponto de orvalho sob pressão mais baixo é vantajoso apenas quando a aplicação realmente exige isso. Produzir ar comprimido desnecessariamente seco pode aumentar a complexidade do equipamento e o custo operacional.
Com Que Frequência um Secador de Ar Deve Receber Manutenção?
Não existe um único intervalo adequado para todos os secadores.
Siga os requisitos de manutenção do equipamento e ajuste a frequência de inspeção de acordo com as horas de operação, ambiente, contaminação, perda de pressão, desempenho dos drenos e outros indicadores de condição.
Escolhendo a Tecnologia de Secagem Correta
Um secador de ar para ar comprimido protege tubulações, equipamentos pneumáticos e processos de produção ao controlar a umidade antes que ela se transforme em um problema a jusante.
Secadores refrigerados oferecem uma solução prática para muitos sistemas industriais gerais, enquanto secadores por adsorção são mais adequados para aplicações que exigem pontos de orvalho sob pressão substancialmente mais baixos. Sistemas combinados podem oferecer outra opção para instalações exigentes nas quais tanto a redução da carga de umidade quanto a secagem profunda são importantes.
O melhor sistema, portanto, não é simplesmente o secador com o menor ponto de orvalho ou a maior capacidade nominal. É aquele corretamente compatibilizado com a vazão, pressão, temperatura, ambiente, qualidade de ar necessária e requisitos operacionais ao longo do ciclo de vida.
Para obter ajuda na seleção de um sistema de secagem, entre em contato com a Lingyu informando a vazão, pressão de operação, temperatura de entrada, condições ambientais e ponto de orvalho sob pressão necessário.
