O ar comprimido pode transportar poeira, ferrugem, aerossóis de óleo, umidade condensada e outros contaminantes a jusante do compressor. Sem uma filtragem eficaz, esses contaminantes podem aumentar o desgaste dos equipamentos, afetar a qualidade do produto, reduzir a vida útil dos secadores e elevar os custos de manutenção.
Os filtros de precisão para ar comprimido da Lingyu estão disponíveis em diferentes graus de filtragem, permitindo que o tratamento do ar seja adequado ao nível real de contaminação e aos requisitos de qualidade do ar a jusante.
Em vez de simplesmente selecionar o filtro mais fino disponível, um sistema eficiente normalmente utiliza as etapas de filtragem apropriadas em sequência, mantendo vazão adequada e baixa perda de pressão.

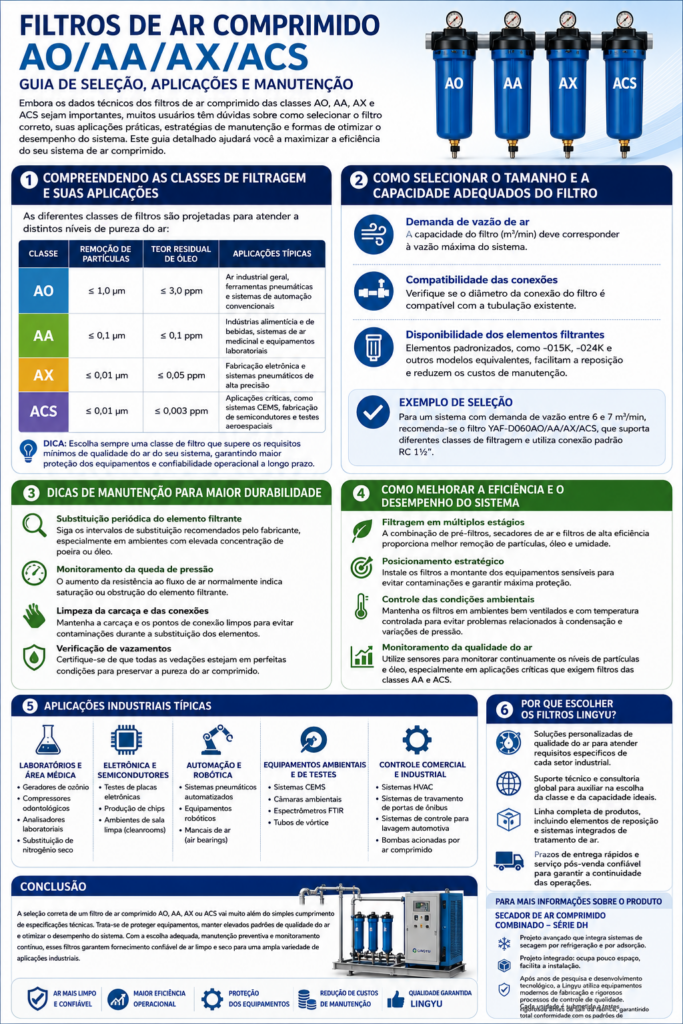

Entendendo os Graus de Filtragem AO, AA, AX e ACS
Cada grau de filtragem desempenha uma função diferente.
| Grau | Aplicação / Descrição | Grau de Filtragem de Partículas | Teor Residual de Óleo |
|---|---|---|---|
| AO | Pré-filtro | ≤1,0 μm | ≤3 ppm |
| AA | Filtro para remoção de óleo e partículas | ≤0,1 μm | ≤0,1 ppm |
| AX | Filtro de alta eficiência para remoção de óleo | ≤0,01 μm | ≤0,05 ppm |
| ACS | Filtro de carvão ativado para remoção de óleo | Não especificado como grau de filtragem de partículas | ≤0,003 ppm |
Esses valores representam funções de filtragem diferentes. Portanto, os graus não devem ser considerados automaticamente intercambiáveis.
Grau AO: Pré-Filtragem
O AO é utilizado principalmente como pré-filtro.
Com filtragem de partículas de até ≤1,0 μm e teor residual de óleo de até ≤3 ppm, é adequado para remover contaminantes maiores antes que o ar alcance filtros mais finos, secadores ou equipamentos de uso geral.
As aplicações típicas incluem:
- Pré-filtragem geral de ar comprimido
- Proteção de filtros a jusante
- Ferramentas pneumáticas
- Equipamentos de manufatura geral
- Sistemas de automação
A filtragem AO também pode reduzir a carga de contaminantes sobre elementos AA ou AX instalados posteriormente.
Grau AA: Remoção Fina de Óleo e Partículas
O AA oferece filtragem mais fina do que o AO:
- Filtragem de partículas: ≤0,1 μm
- Teor residual de óleo: ≤0,1 ppm
Pode ser utilizado quando os requisitos de qualidade do ar comprimido são mais elevados ou quando os equipamentos a jusante são mais sensíveis a aerossóis de óleo e partículas.
As aplicações podem incluir manufatura de precisão, instrumentação, sistemas laboratoriais e determinados processos de produção.
Grau AX: Remoção de Óleo de Alta Eficiência
O AX oferece a filtragem de partículas mais fina entre os graus de partículas especificados:
- Filtragem de partículas: ≤0,01 μm
- Teor residual de óleo: ≤0,05 ppm
É adequado como estágio de filtragem de alta eficiência em sistemas de ar comprimido nos quais partículas muito finas e aerossóis de óleo precisam ser rigorosamente controlados.
As aplicações potenciais incluem eletrônica e manufatura de precisão, instrumentação, equipamentos pneumáticos sensíveis e outros processos com requisitos rigorosos de controle de contaminação.
Grau ACS: Remoção de Óleo com Carvão Ativado
O ACS desempenha uma função diferente.
É um filtro de carvão ativado para remoção de óleo, projetado para reduzir o teor residual de óleo a ≤0,003 ppm sob condições especificadas.
Como sua principal função é a remoção de óleo, e não a filtragem de partículas, não se deve presumir para o ACS uma classificação de partículas baseada nas especificações AO, AA ou AX.
O ACS é geralmente mais útil como uma etapa final de polimento a jusante, após filtragem adequada de partículas e coalescente.
É Necessário Utilizar Todos os Graus de Filtragem?
Nem todos os sistemas de ar comprimido precisam utilizar AO, AA, AX e ACS em conjunto.
A combinação correta depende de:
- Tipo de compressor
- Contaminação na entrada
- Qualidade final do ar necessária
- Equipamentos a jusante
- Tipo de secador
- Sensibilidade do processo ao óleo
- Sensibilidade da aplicação às partículas
- Perda de pressão aceitável no sistema
Uma linha pneumática industrial de uso geral pode exigir menos etapas de filtragem do que um processo de semicondutores, analítico ou outro processo de alta pureza.
O objetivo é atingir a qualidade de ar necessária sem adicionar etapas de filtragem e perdas de pressão desnecessárias.
Como Selecionar o Tamanho Correto do Filtro
O grau de filtragem determina o nível de limpeza necessário do ar.
O tamanho do filtro determina quanto ar ele consegue processar.
Ambos devem ser selecionados corretamente.
Compatibilize com a Vazão de Pico
A capacidade do filtro deve ser baseada na demanda máxima de ar comprimido, e não no consumo médio.
Por exemplo, o modelo LYAF-D060AO/AA/AX possui vazão nominal de 6,5 m³/min e utiliza conexão RC1½” com um elemento filtrante 060K.
Outros modelos listados incluem:
| Modelo | Vazão Nominal | Conexão | Elemento |
| LYAF-D015AO/AA/AX | 1,5 m³/min | RC3/4″ | 015K ×1 |
| LYAF-D024AO/AA/AX | 2,5 m³/min | RC1″ | 024K ×1 |
| LYAF-D035AO/AA/AX | 3,8 m³/min | RC1½” | 035K ×1 |
| LYAF-D060AO/AA/AX | 6,5 m³/min | RC1½” | 060K ×1 |
| LYAF-D090AO/AA/AX | 10,5 m³/min | RC2″ | 090K ×1 |
| LYAF-D120AO/AA/AX | 13,5 m³/min | RC2½” | 120K ×1 |
| LYAF-D150AO/AA/AX | 17 m³/min | RC2½” | 150K ×1 |
| LYAF-D220AO/AA/AX | 21,5 m³/min | RC3″ | 220K ×1 |
| LYAF-D240AO/AA/AX | 28,8 m³/min | RC3″ | 240K ×1 |
Configurações maiores em aço carbono com conexão flangeada também estão disponíveis para requisitos de vazão mais elevados.
Verifique o Tamanho da Conexão
O diâmetro da tubulação e o tamanho da conexão do filtro devem ser compatíveis.
Uma conexão subdimensionada pode aumentar a velocidade do ar e a perda de pressão, enquanto reduções e adaptadores desnecessários podem tornar a instalação e a manutenção mais complexas.
Considere a Demanda Futura
Uma pequena margem para um aumento previsto da vazão no futuro pode ser útil, mas o superdimensionamento excessivo não é automaticamente vantajoso.
O filtro deve ser selecionado com base na demanda máxima realista de operação.
Por Que a Perda de Pressão É Importante?
Todo filtro cria alguma resistência à passagem do ar.
À medida que o elemento acumula contaminantes, essa resistência pode aumentar.
Uma perda de pressão excessiva obriga o compressor a manter uma pressão de descarga mais alta para fornecer a mesma pressão no ponto de uso.
Isso significa que um filtro sujo pode gerar uma penalidade energética mesmo que ainda pareça estar filtrando adequadamente.
Os filtros de precisão da Lingyu utilizam uma trajetória interna de fluxo ampliada e otimizada, projetada para reduzir a perda de pressão.
O corpo do filtro também inclui um indicador de pressão diferencial que fornece uma indicação visual da condição do elemento e ajuda os operadores a determinar quando a substituição pode ser necessária.
Posicionamento dos Filtros em um Sistema de Ar Comprimido
O posicionamento correto é tão importante quanto o grau de filtragem.
Um sistema de tratamento de ar comprimido pode utilizar filtros em diferentes pontos, dependendo da qualidade de ar necessária.
Por exemplo, a filtragem AO pode ser utilizada antes de um secador para reduzir a carga de contaminantes.
A filtragem AA e AX pode então fornecer níveis progressivamente mais finos de tratamento.
A filtragem também pode ser utilizada a jusante de um secador de ar por adsorção para reter partículas finas de dessecante antes que o ar alcance equipamentos de produção sensíveis.
A sequência exata deve ser selecionada de acordo com o compressor, o secador, os requisitos finais de ar e as condições reais de operação.
Por Que a Filtragem em Múltiplos Estágios Costuma Ser Melhor?
Instalar apenas o filtro mais fino diretamente após uma fonte de ar fortemente contaminada pode reduzir a vida útil do elemento e aumentar rapidamente a perda de pressão.
A filtragem em múltiplos estágios distribui a carga de contaminantes.
Por exemplo, um sistema pode utilizar:
AO → AA → AX
Cada etapa remove contaminantes progressivamente mais finos.
Quando for necessário um teor residual de óleo extremamente baixo, um estágio ACS de carvão ativado pode ser adicionado após uma filtragem adequada a montante.
Essa abordagem em estágios pode ajudar a:
- Proteger elementos filtrantes mais finos
- Prolongar os intervalos de substituição
- Manter qualidade de ar mais estável
- Reduzir aumentos repentinos da perda de pressão
- Proteger secadores e equipamentos a jusante
A sequência exata ainda deve ser compatibilizada com os requisitos de qualidade do ar da aplicação.
Aplicações dos Filtros de Precisão para Ar Comprimido
Diferentes setores exigem diferentes combinações de controle de partículas e óleo.
Fabricação de Semicondutores e PCBs
Partículas finas e contaminação por óleo podem causar problemas em ambientes de fabricação sensíveis.
Na fabricação de semicondutores e PCBs, filtros de grau mais elevado podem contribuir para o tratamento do ar comprimido utilizado em equipamentos de produção, sistemas pneumáticos e outros processos sensíveis à contaminação.
Para esse setor, podem ser consultadas as soluções da Lingyu para eletrônicos e semicondutores.
Laboratórios e Equipamentos Analíticos
Instrumentos analíticos podem exigir ar comprimido cuidadosamente controlado.
Em aplicações laboratoriais e analíticas, a filtragem pode ser utilizada para proteger instrumentos e fornecer ar mais limpo para processos pneumáticos ou analíticos.
Sistemas Médicos e Odontológicos
Aerossóis de óleo, partículas e umidade precisam ser cuidadosamente controlados em muitas aplicações médicas de ar comprimido.
Para equipamentos médicos e odontológicos, a configuração do filtro deve ser selecionada como parte do sistema completo de tratamento, de acordo com a qualidade final do ar necessária.
Para aplicações médicas, podem ser consultadas as soluções da Lingyu para dispositivos médicos e indústria farmacêutica.
Processamento de Alimentos e Bebidas
O ar comprimido pode ser utilizado em embalagens, máquinas pneumáticas, transporte e outras operações de produção.
Em aplicações de alimentos e bebidas, a filtragem deve ser selecionada de acordo com o uso indireto do ar em equipamentos ou com uma função mais sensível no processo.
Mais informações estão disponíveis nas soluções da Lingyu para processamento de alimentos e bebidas.
Automação e Manufatura Geral
Válvulas pneumáticas, cilindros, atuadores e sistemas de controle podem ser afetados pela contaminação.
A filtragem AO ou mais fina pode ajudar a reduzir partículas e aerossóis de óleo que chegam a esses componentes, contribuindo para uma operação mais consistente e podendo reduzir os requisitos de manutenção.
Para esse tipo de aplicação, podem ser consultadas as soluções da Lingyu para manufatura geral e máquinas.
Estratégias de Manutenção para uma Filtragem Confiável
Filtros de ar comprimido não são componentes que podem ser instalados e simplesmente esquecidos.
Seu desempenho depende fortemente da condição dos elementos, drenagem, vedações e instalação.
Monitore o Indicador de Pressão Diferencial
O aumento da pressão diferencial é um dos sinais mais claros de que um elemento filtrante está ficando obstruído.
Esperar até que a perda de pressão se torne severa aumenta o consumo energético do compressor e pode comprometer a pressão de produção.
Substitua os Elementos Quando Necessário
Os elementos filtrantes acumulam contaminantes gradualmente e perdem capacidade efetiva.
O momento da substituição depende da contaminação real, horas de operação, perda de pressão e condições da instalação.
Ambientes com muita poeira, umidade ou contaminação por óleo podem exigir inspeções mais frequentes do que sistemas mais limpos.
Verifique o Dreno Automático de Condensado
Os corpos dos filtros Lingyu são equipados com drenagem automática de condensado.
O dreno deve ser inspecionado regularmente para garantir que o líquido acumulado seja descarregado corretamente.
Um dreno bloqueado pode permitir o acúmulo de contaminantes dentro do corpo do filtro e seu eventual transporte a jusante.
Mantenha o Corpo do Filtro Limpo Durante a Manutenção
Ao substituir um elemento, evite que sujeira entre no lado limpo do corpo do filtro.
Limpe as superfícies de vedação acessíveis e inspecione o interior do copo do filtro antes de instalar o novo elemento.
Inspecione Vedações e Conexões
Vazamentos de ar desperdiçam ar comprimido e podem interferir no desempenho do sistema.
Vedações, conexões roscadas, flanges e o copo do filtro devem ser verificados quanto a sinais de vazamento ou danos.
A conexão tipo baioneta entre o cabeçote e o copo do filtro foi projetada para simplificar a manutenção dos elementos.
Protegendo Secadores de Ar com Filtragem Adequada
Filtros e secadores desempenham funções diferentes.
Um secador controla principalmente a umidade, enquanto os filtros de precisão removem partículas, aerossóis de óleo e outros contaminantes de acordo com seu grau de filtragem.
Sem filtragem adequada a montante, óleo e partículas podem contaminar um leito dessecante e reduzir o desempenho do secador.
Da mesma forma, a filtragem a jusante pode impedir que pó do dessecante alcance os equipamentos de produção.
Por isso, filtros e secadores devem ser projetados como um único sistema de tratamento de ar, e não tratados como componentes independentes.
Como a Filtragem Afeta a Eficiência Energética
Um sistema de filtragem mais eficiente não é simplesmente aquele que utiliza o grau de filtragem mais fino.
É o sistema que atende à qualidade de ar necessária com a menor perda de pressão prática.
Algumas práticas ajudam a atingir esse objetivo:
- Selecionar capacidade de vazão adequada
- Evitar filtros subdimensionados
- Substituir rapidamente elementos restritos
- Manter os drenos de condensado
- Eliminar vazamentos
- Utilizar filtragem em estágios em vez de sobrecarregar um único elemento fino
- Evitar etapas de filtragem que o processo não exige
Uma baixa perda de pressão em todo o sistema de tratamento reduz a pressão que o compressor precisa fornecer para manter a pressão necessária no ponto de uso.
Como Escolher Entre AO, AA, AX e ACS
O grau de filtragem deve corresponder ao objetivo real de controle de contaminação.
Escolha AO
Utilize AO quando a necessidade principal for pré-filtragem geral e remoção de partículas maiores.
Escolha AA
Utilize AA quando partículas mais finas e aerossóis de óleo precisarem ser reduzidos.
Escolha AX
Utilize AX quando for necessária remoção de partículas e aerossóis de óleo com alta eficiência.
Escolha ACS
Utilize ACS quando o objetivo for reduzir ainda mais o teor residual de óleo por meio de carvão ativado, após uma filtragem adequada a montante.
Para muitas aplicações, a solução correta é uma combinação em estágios, e não um único grau de filtragem utilizado isoladamente.
Construindo um Sistema Confiável de Purificação de Ar Comprimido
Uma filtragem de ar comprimido eficiente depende da compatibilização entre grau de filtragem, capacidade de vazão, conexão da tubulação, secador, drenagem e requisitos do processo a jusante.
Os filtros AO, AA, AX e ACS desempenham funções diferentes. Selecioná-los de acordo com sua função real de filtragem ajuda a proteger os equipamentos e, ao mesmo tempo, evita perdas de pressão e custos operacionais desnecessários.
Para obter ajuda na seleção do grau de filtragem, capacidade e sequência de tratamento corretos, entre em contato com a Lingyu informando sua vazão, pressão de operação, tipo de compressor, configuração do secador e qualidade final de ar necessária.
