O controle da umidade é uma parte importante do tratamento industrial de ar comprimido. À medida que o ar comprimido esfria após a compressão, o vapor de água pode se condensar em líquido, contribuindo para corrosão, problemas em equipamentos pneumáticos, contaminação de processos e interrupções de produção.
Um secador de ar refrigerado para sistemas de compressores reduz essa umidade resfriando o ar comprimido, condensando o vapor de água, separando o líquido e drenando-o automaticamente antes que o ar entre no sistema a jusante.
Entretanto, a secagem refrigerada não é automaticamente adequada para todos os setores ou processos. A solução correta depende do ponto de orvalho sob pressão necessário, vazão, temperatura de entrada, pressão de operação, condições ambientais e qualidade final do ar comprimido.

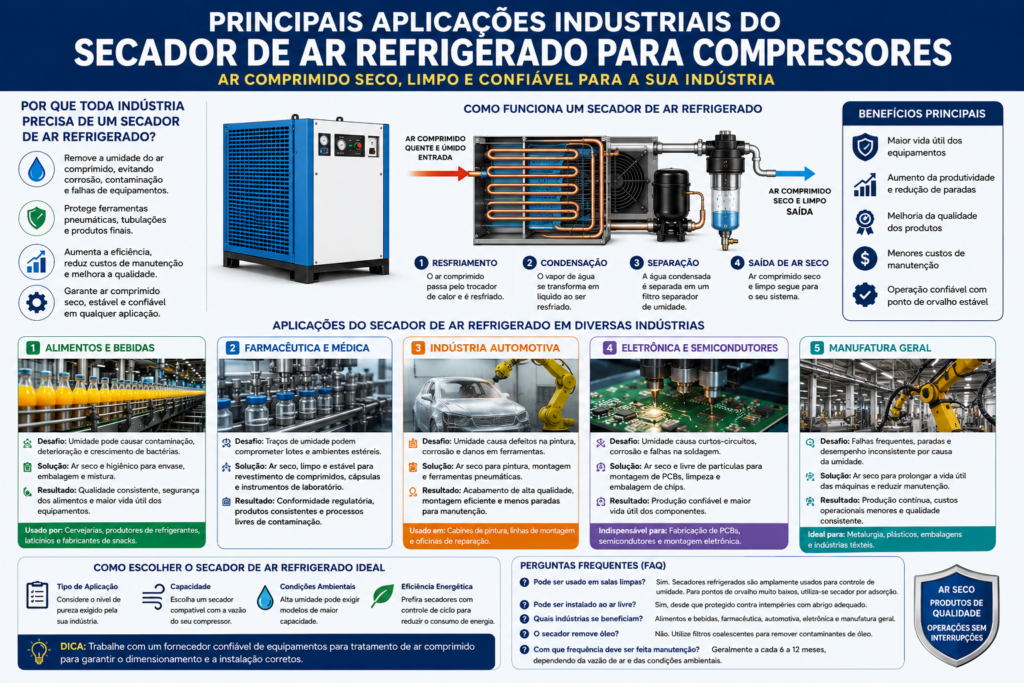

Como um Secador de Ar Refrigerado Funciona com um Compressor?
Um compressor aspira ar atmosférico contendo vapor de água. A compressão aumenta a temperatura do ar e concentra a umidade.
À medida que o ar comprimido esfria posteriormente, parte do vapor de água se condensa.
Um secador refrigerado proporciona resfriamento controlado para que uma quantidade adicional de umidade possa ser removida antes que o ar comprimido alcance os equipamentos a jusante.
Para a tecnologia convencional de secadores refrigerados da Lingyu, o processo de tratamento pode ser resumido como:
compressor → pós-resfriamento/separação → secador de ar comprimido → tratamento a jusante → sistema de distribuição
Dentro do secador:
ar quente e úmido → pré-resfriamento → evaporador → condensação → separação gás-líquido → drenagem automática → reaquecimento → ar comprimido seco
Portanto, o secador é um componente do sistema completo de tratamento de ar comprimido, e não um substituto para pós-resfriadores, separadores, filtros, reservatórios ou outros equipamentos.
Para diferentes requisitos de vazão e resfriamento, a linha de secadores de ar refrigerados da Lingyu inclui soluções industriais resfriadas a ar e a água.
Ponto de Orvalho Sob Pressão e Aplicações Industriais
O ponto de orvalho sob pressão, ou PDP, indica a temperatura na qual o vapor de água presente no ar comprimido começaria a se condensar na pressão do sistema.
Para os secadores refrigerados convencionais AH resfriados a ar e WH resfriados a água da Lingyu, o PDP especificado é de 2–10 °C sob condições nominais de operação.
Essa faixa pode ser adequada para muitas aplicações industriais gerais nas quais a tubulação de ar comprimido permanece acima do PDP fornecido.
Se o processo exigir ar substancialmente mais seco ou se a tubulação a jusante estiver exposta a temperaturas inferiores ao ponto de orvalho do secador refrigerado, a secagem por adsorção pode ser mais adequada.
Essa distinção é especialmente importante ao comparar os requisitos de secagem entre diferentes setores.
1. Produção de Alimentos e Bebidas
O ar comprimido possui diversas aplicações potenciais na produção de alimentos e bebidas, incluindo equipamentos de embalagem, sistemas de transporte, máquinas pneumáticas e controle de processos.
A umidade no ar comprimido pode contribuir para corrosão e interferir no funcionamento de equipamentos pneumáticos. A secagem refrigerada pode, portanto, fornecer controle eficaz da umidade quando seu ponto de orvalho sob pressão atende aos requisitos do processo.
Entretanto, um secador refrigerado não deve ser descrito como um equipamento que produz automaticamente ar comprimido higiênico ou livre de contaminação.
Aplicações de alimentos e bebidas também podem exigir controle de:
- Partículas sólidas
- Aerossóis de óleo
- Vapor de óleo
- Contaminação microbiológica
- Outros contaminantes específicos do processo
O fato de o ar comprimido ter contato direto ou indireto com alimentos ou embalagens também influencia o nível de tratamento necessário.
A especificação final do ar comprimido deve, portanto, determinar o sistema completo de purificação.
2. Aplicações Farmacêuticas e Biofarmacêuticas
O ar comprimido pode ser utilizado em equipamentos pneumáticos, instrumentação, embalagem, transporte e determinadas operações de processo na fabricação farmacêutica e biofarmacêutica.
O controle da umidade pode ser importante, mas os requisitos de ar comprimido farmacêutico variam significativamente de acordo com a forma e o local de utilização do ar.
Não se deve presumir automaticamente que um secador refrigerado forneça:
- Ar estéril
- Ar livre de contaminação
- Ar adequado para todos os processos farmacêuticos
- Conformidade com todos os requisitos aplicáveis de qualidade do ar
Quando um PDP de 2–10 °C é suficiente, a secagem refrigerada pode fazer parte do sistema de tratamento.
Quando forem necessários pontos de orvalho sob pressão substancialmente mais baixos, deve-se considerar um secador por adsorção.
A filtragem e quaisquer etapas adicionais de purificação devem ser selecionadas de acordo com os requisitos validados do processo.
3. Fabricação Automotiva
O ar comprimido é amplamente utilizado na indústria automotiva e na manufatura geral em ferramentas pneumáticas, máquinas de montagem, automação, atuadores e outros equipamentos.
O controle da umidade pode ajudar a reduzir problemas relacionados ao condensado em:
- Tubulações de distribuição de ar
- Cilindros pneumáticos
- Válvulas
- Ferramentas
- Máquinas automatizadas
Os processos de pintura e acabamento exigem atenção especial.
A umidade pode contribuir para problemas de revestimento, mas a secagem por si só não controla todos os contaminantes que podem afetar a qualidade do acabamento. Aerossóis de óleo e partículas também devem ser considerados.
Um secador refrigerado pode, portanto, fornecer controle geral da umidade enquanto uma filtragem adequada trata dos outros requisitos de contaminação.
4. Fabricação de Eletrônicos e de Precisão
O ar comprimido utilizado na fabricação de eletrônicos e de precisão pode atender equipamentos pneumáticos, automação, operações relacionadas à limpeza e máquinas de produção.
O controle da umidade pode ajudar a manter uma operação estável, mas a qualidade de ar necessária depende do processo específico.
Um secador refrigerado não deve ser automaticamente descrito como produtor de ar livre de partículas, pois sua principal função é controlar a umidade.
Para processos eletrônicos sensíveis à umidade que exijam pontos de orvalho sob pressão substancialmente mais baixos, pode ser necessária secagem por adsorção.
Portanto, o secador deve ser selecionado com base na especificação real do processo, e não apenas no nome do setor.
5. Fabricação de Metais e Corte a Laser
O ar comprimido atende uma ampla variedade de equipamentos de fabricação, sistemas pneumáticos e operações industriais na fabricação de metais.
Na fabricação de metais e no corte a laser, os níveis necessários de umidade e contaminação dependem fortemente do equipamento e da forma como o ar comprimido é utilizado.
Equipamentos pneumáticos gerais podem ser adequadamente atendidos por secagem refrigerada, enquanto processos especializados de corte a laser podem impor diferentes requisitos de pressão, filtragem e secagem.
A Lingyu também oferece um secador refrigerado combinado especial para corte a laser para essa aplicação mais especializada.
6. Fabricação de Plásticos e Vidro
Na fabricação de vidro e plásticos, o ar comprimido pode atender máquinas pneumáticas, controles, equipamentos de conformação e outros processos de produção.
O controle da umidade pode reduzir problemas relacionados ao condensado em linhas de ar e componentes pneumáticos.
A capacidade correta do secador deve considerar a vazão real da fábrica, temperatura de entrada, pressão e condições ambientais, em vez de simplesmente corresponder à capacidade indicada na placa do compressor.
7. Aplicações de Energia e Utilidades
O ar comprimido pode atender controles pneumáticos, instrumentação, equipamentos de manutenção e outras operações em instalações de energia e utilidades.
Quando linhas de ar comprimido ou sistemas de instrumentação ficam expostos a baixas temperaturas, a temperatura ambiente mínima torna-se especialmente importante.
Se a temperatura da tubulação puder cair abaixo do PDP fornecido pelo secador refrigerado, pode ocorrer condensação e congelamento.
Um secador por adsorção com baixo ponto de orvalho pode, portanto, ser mais adequado para determinados sistemas de ar de instrumentação ou instalações externas.
8. Manufatura Industrial Geral
Para muitas instalações industriais gerais, a secagem refrigerada fornece uma solução prática para o controle da umidade.
As aplicações podem incluir:
- Ferramentas pneumáticas
- Cilindros
- Válvulas
- Máquinas de montagem
- Equipamentos de embalagem
- Linhas automatizadas de produção
- Ar geral de fábrica
Quando o ar comprimido permanece em um ambiente interno acima de seu ponto de orvalho sob pressão e o processo não exige ar extremamente seco, a secagem refrigerada pode oferecer uma abordagem de tratamento relativamente simples.
Secador Refrigerado vs. Secador por Adsorção Conforme a Aplicação
| Requisito Operacional | Secador Refrigerado | Secador por Adsorção |
|---|---|---|
| Ar geral de fábrica em ambiente interno | Frequentemente adequado | Normalmente desnecessário, a menos que seja exigido PDP menor |
| PDP típico Lingyu | 2–10 °C | PDP muito mais baixo disponível, dependendo da série |
| Máquinas pneumáticas | Frequentemente adequado | Depende da aplicação |
| Tubulação abaixo de 0 °C | Frequentemente insuficiente | Geralmente mais adequado |
| Processo sensível à umidade | Depende da especificação | Frequentemente considerado quando é necessário PDP menor |
| Ar de instrumentação | Depende do PDP necessário | Comum quando se especifica PDP baixo |
| Regeneração | Não necessária | Necessária |
| Ar de purga | Sem purga de dessecante | Depende do método de regeneração |
Nenhuma das tecnologias é inerentemente superior.
A escolha correta é aquela que fornece o ponto de orvalho sob pressão necessário nas condições reais de operação e com um custo aceitável ao longo do ciclo de vida.
Quando é necessária uma secagem mais profunda, a linha de secadores por adsorção da Lingyu oferece opções sem calor, aquecidas, com soprador, modulares e com aproveitamento do calor de compressão.
Como Selecionar um Secador de Ar Refrigerado para um Compressor
Determine a Vazão Máxima Real
Não selecione um secador apenas fazendo corresponder sua capacidade nominal em CFM à capacidade indicada na placa do compressor.
Considere a vazão máxima que realmente passará pelo secador, incluindo operação simultânea de compressores e demanda máxima de produção.
A expansão futura também pode ser considerada quando houver um plano realista de aumento do consumo de ar comprimido.
Verifique a Temperatura de Entrada
A temperatura de entrada exerce influência significativa sobre a carga do secador.
Para os secadores refrigerados convencionais AH e WH de alta temperatura de entrada da Lingyu:
- Temperatura nominal de entrada: 50 °C
- Temperatura máxima de entrada: ≤80 °C
Uma temperatura de entrada mais elevada aumenta a carga térmica e de umidade sobre o secador.
Um pós-resfriamento eficiente e a separação de condensado a montante podem, portanto, reduzir a carga que chega ao sistema de refrigeração.
Verifique a Pressão de Operação
Para as séries convencionais AH e WH da Lingyu:
- Pressão nominal de entrada: 0,7 MPa
- Faixa de pressão de operação: 0,6–1,0 MPa
Outros requisitos de pressão devem ser confirmados para o equipamento selecionado.
A capacidade do secador deve ser avaliada na pressão real de operação, em vez de presumir que a vazão nominal permaneça inalterada em todas as condições.
Avalie as Condições Ambientais
Secadores refrigerados a ar dependem do ar ambiente para rejeitar o calor do condensador.
A Série AH convencional da Lingyu especifica:
- Temperatura ambiente nominal: 32 °C
- Faixa de temperatura ambiente em operação: 2–45 °C
Boa ventilação e espaço livre adequado são importantes.
Para instalação interna, a Lingyu especifica piso de concreto nivelado e aproximadamente 1,5 m de espaço livre mínimo ao redor do equipamento.
Temperatura ambiente elevada, superfícies sujas do condensador ou recirculação de ar quente podem reduzir o desempenho de resfriamento.
Considere o Resfriamento a Água para Sistemas de Grande Porte
Quando houver água de resfriamento adequada disponível, um secador resfriado a água pode ser apropriado.
A Série WH convencional da Lingyu especifica:
- Pressão da água de resfriamento: 0,2–0,4 MPa
- Temperatura nominal da água de resfriamento: ≤32 °C
- Faixa de temperatura da água em operação: 2–38 °C
A vazão real da água de resfriamento e os requisitos de conexão devem ser confirmados para o modelo selecionado.
Para vazões muito elevadas de ar comprimido, o secador refrigerado a água de alta temperatura de 8830 CFM da Lingyu oferece uma opção dedicada de grande capacidade.
A Umidade Ambiente, Isoladamente, Não Determina o Tamanho do Secador
A umidade ambiente elevada pode aumentar a quantidade de umidade que entra no compressor, mas isso não deve ser tratado simplesmente selecionando um secador arbitrariamente superdimensionado.
O dimensionamento deve considerar o conjunto completo de condições operacionais:
vazão máxima + pressão de entrada + temperatura de entrada + condições ambientais/da água de resfriamento + ponto de orvalho sob pressão necessário
Os fatores de correção do fabricante devem ser aplicados quando as condições reais forem diferentes das condições nominais.
Isso fornece uma base mais confiável para a seleção do que simplesmente adicionar uma porcentagem genérica à capacidade nominal em CFM.
Secagem e Filtragem do Ar Devem Trabalhar em Conjunto
Um secador refrigerado trata principalmente do vapor de água.
Ele não remove, por si só, todas as partículas, aerossóis de óleo ou vapor de óleo.
Uma filtragem de precisão para ar comprimido adequada deve, portanto, ser selecionada de acordo com o tipo de compressor e a qualidade final de ar necessária.
Por exemplo, os diferentes graus de filtros da Lingyu oferecem diferentes níveis de desempenho para controle de partículas e óleo residual.
A combinação correta de filtros depende da aplicação, em vez de aplicar a mesma sequência de filtragem a todos os sistemas de compressores.
A Perda de Pressão É um Fator Energético
A instalação de um secador não reduz automaticamente o consumo de energia do compressor.
Uma avaliação energética mais precisa considera o consumo elétrico do secador juntamente com a perda de pressão.
Toda restrição no sistema de ar comprimido — incluindo filtros, separadores, secadores, válvulas e tubulações — reduz a pressão a jusante.
Se uma perda excessiva de pressão obrigar o compressor a operar com pressão de descarga mais elevada, o consumo total de energia do sistema pode aumentar.
Os secadores refrigerados convencionais AH e WH da Lingyu especificam perda de pressão de ≤0,025 MPa sob condições nominais.
Manter os trocadores de calor limpos e substituir os elementos filtrantes de acordo com sua condição também pode ajudar a evitar deterioração desnecessária do desempenho do sistema.
E os Secadores Cíclicos e de Frequência Variável?
Um secador cíclico ou de saída variável pode ser útil quando a demanda de ar varia, mas esse recurso não deve ser considerado universalmente necessário.
O secador de ar refrigerado com conversão de frequência da Lingyu utiliza controle de frequência variável do compressor para adequar mais precisamente a capacidade de refrigeração à carga.
O benefício depende do perfil real de demanda da instalação.
Uma fábrica que opera continuamente próxima da carga máxima pode ter prioridades de otimização diferentes de outra que passa períodos significativos em carga parcial.
A Manutenção Deve Ser Baseada na Condição
Um intervalo universal de manutenção de seis ou doze meses não é adequado para todos os secadores refrigerados.
A frequência das inspeções depende das horas de operação, contaminação ambiental, carga térmica, ambiente de instalação e condição do equipamento.
Os principais pontos a monitorar incluem:
- Limpeza do condensador
- Funcionamento do dreno automático
- Condição dos trocadores de calor
- Desempenho da refrigeração
- Componentes elétricos
- Pressão diferencial dos filtros
- Ponto de orvalho sob pressão real, quando monitorado
Em um sistema corretamente selado, o refrigerante normalmente não deve exigir substituição rotineira. Se a carga de refrigerante estiver baixa, a causa do vazamento deve ser identificada e reparada antes de restabelecer a carga especificada.
Perguntas Frequentes
Um Secador de Ar Refrigerado Pode Ser Usado em uma Sala Limpa?
Ele pode fazer parte de um sistema de tratamento de ar comprimido que atende uma sala limpa, mas o secador isoladamente não determina a qualidade do ar da sala limpa.
O ponto de orvalho sob pressão necessário, partículas, óleo, controle microbiológico e outras especificações devem ser avaliados conforme o processo real.
Um Secador de Ar Refrigerado Pode Ser Instalado ao Ar Livre?
Não automaticamente.
Os secadores refrigerados convencionais AH e WH da Lingyu são especificados para instalação interna.
Se uma aplicação exigir equipamento externo, o secador e seu invólucro devem ser especificamente selecionados para essas condições ambientais.
Um Secador de Ar Refrigerado Remove Óleo?
Sua principal finalidade é controlar a umidade.
A remoção de aerossóis de óleo e partículas normalmente exige filtragem corretamente selecionada.
Um Secador Refrigerado É Adequado para Ar Comprimido de Alimentos ou Produtos Farmacêuticos?
Ele pode ser adequado para controle de umidade se seu PDP atender aos requisitos do processo.
Entretanto, o secador isoladamente não garante ar comprimido de grau alimentício, grau farmacêutico, estéril ou livre de contaminação.
Quando Devo Escolher um Secador por Adsorção?
Considere a secagem por adsorção quando o processo exigir um PDP substancialmente menor do que aquele fornecido pela secagem refrigerada ou quando a tubulação a jusante estiver exposta a temperaturas inferiores ao PDP fornecido pelo secador refrigerado.
Com Que Frequência o Secador Deve Receber Manutenção?
Siga os requisitos de manutenção específicos do modelo e ajuste a frequência das inspeções de acordo com as condições reais de operação.
Não existe um único intervalo de manutenção adequado para todas as instalações.
Selecione o Secador Conforme a Aplicação, Não Apenas o Setor
Um secador de ar refrigerado pode atender aplicações em manufatura, indústria automotiva, alimentos e bebidas, eletrônica, farmacêutica, utilidades e muitos outros setores.
Entretanto, o nome do setor, isoladamente, não determina o secador correto.
Duas instalações do mesmo setor podem exigir qualidades de ar comprimido muito diferentes, dependendo de como o ar entra em contato com o processo, da menor temperatura a jusante, dos limites de contaminação, da vazão e das condições de operação.
Portanto, uma abordagem de seleção mais adequada é:
definir a aplicação → estabelecer a qualidade de ar e o PDP necessários → determinar a vazão máxima → verificar pressão e temperatura → aplicar fatores de correção → avaliar perda de pressão e custo ao longo do ciclo de vida
Para seleção específica do equipamento, entre em contato com a Lingyu informando a vazão máxima, pressão de operação, temperatura de entrada, condições ambientais, configuração do compressor e ponto de orvalho sob pressão necessário.
