Sistemas industriais de ar comprimido podem perder uma quantidade útil de ar comprimido quando secadores regenerativos convencionais consomem ar seco produzido durante o aquecimento ou o resfriamento. Em grandes centrais de compressores e instalações de produção contínua, reduzir essa perda de ar de regeneração pode melhorar a utilização do ar comprimido, mantendo ao mesmo tempo o baixo ponto de orvalho sob pressão exigido pelos processos a jusante.

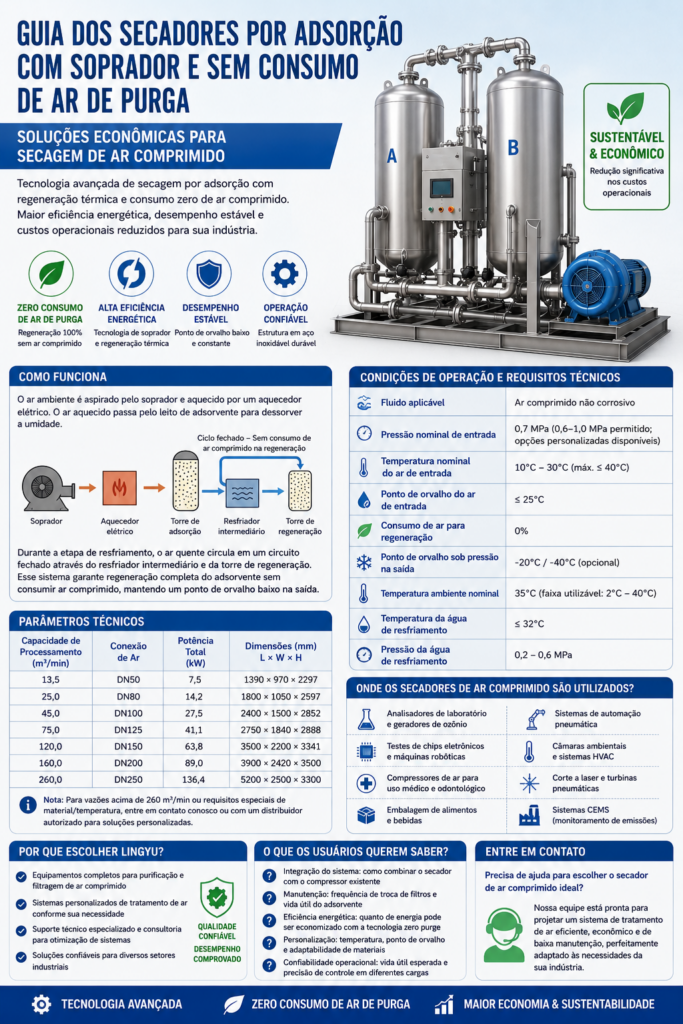

O Secador de Ar por Adsorção Regenerativo HRB-Z com Soprador Aquecido e Purga Zero da Lingyu utiliza ar ambiente, um soprador e um aquecedor elétrico durante a regeneração térmica. Durante o resfriamento, o ar circula através de um intercooler e da torre de regeneração em circuito fechado, em vez de consumir ar seco produzido. O consumo de ar de regeneração é de aproximadamente 0%.
Para usuários que desejam comparar diferentes configurações de purga zero, a categoria de secadores por adsorção com soprador e purga zero da Lingyu reúne a família correspondente de produtos.
Como Funciona a Regeneração com Purga Zero do HRB-Z
O HRB-Z combina regeneração térmica com soprador aquecido e um processo de resfriamento em circuito fechado baseado em intercooler.
Durante a operação normal, uma torre de adsorção seca o ar comprimido enquanto a outra passa pelo processo de regeneração. Após a conclusão da regeneração, as torres alternam suas funções para manter o tratamento contínuo do ar comprimido.
Aquecimento e Dessorção
Durante a etapa de aquecimento, o soprador aspira ar ambiente para o sistema.
O ar passa por um aquecedor elétrico e, em seguida, entra na torre de regeneração. A energia térmica libera a umidade anteriormente adsorvida pelo dessecante, e essa umidade deixa a torre junto com o fluxo de ar de regeneração.
Como o ar ambiente fornece o principal fluxo de regeneração, não é necessário utilizar ar seco produzido no processo de aquecimento e dessorção.
Resfriamento em Circuito Fechado
Após a regeneração térmica, o leito dessecante permanece quente e precisa ser resfriado antes de retornar ao serviço de adsorção.
O HRB-Z não utiliza ar comprimido seco finalizado nessa etapa de resfriamento. Em vez disso, o ar circula continuamente entre o intercooler e a torre de regeneração.
O calor é removido quando o ar circulante passa pelo resfriador, e o ar resfriado retorna ao leito dessecante. Essa circulação em circuito fechado permite resfriar o leito sem consumir ar seco produzido.
Por Que o HRB-Z Alcança Aproximadamente 0% de Consumo de Ar de Regeneração
A característica de purga zero do HRB-Z resulta principalmente da combinação de aquecimento com ar ambiente e resfriamento em circuito fechado.
O ar seco produzido não é necessário nem durante a principal etapa de aquecimento nem durante a etapa de resfriamento em circuito fechado. Como resultado:
Consumo de ar de regeneração: ≈0%
Essa é a principal diferença técnica entre o HRB-Z e o secador HRB-E com soprador aquecido e baixo consumo de purga.
| Configuração | Aquecimento | Resfriamento | Consumo de Ar de Regeneração |
|---|---|---|---|
| HRB-E Baixo Consumo de Purga | Ar ambiente + soprador + aquecedor | Ar seco produzido | 2–3% |
| HRB-Z Purga Zero | Ar ambiente + soprador + aquecedor | Circuito fechado com intercooler | ≈0% |
O HRB-E utiliza aproximadamente 2% da vazão do sistema como ar seco produzido durante o resfriamento, enquanto o consumo total de ar de regeneração é de 2–3%. O HRB-Z substitui essa purga de resfriamento por uma configuração de intercooler em circuito fechado.
Condições Operacionais do HRB-Z
A Série HRB-Z opera dentro das seguintes condições padrão:
| Parâmetro | Especificação |
| Meio aplicável | Ar comprimido / ar não corrosivo |
| Pressão nominal de entrada | 0,7 MPa |
| Faixa de pressão de operação | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 10–30 °C |
| Temperatura máxima de entrada | ≤40 °C |
| Ponto de orvalho do ar de entrada | ≤25 °C |
| Consumo de ar de regeneração | ≈0% |
| Ponto de orvalho sob pressão de saída | −20 °C / −40 °C opcional |
| Temperatura ambiente nominal | 35 °C |
| Faixa de temperatura ambiente de operação | 2–40 °C |
| Temperatura da água de resfriamento | ≤32 °C |
| Pressão da água de resfriamento | 0,2–0,6 MPa |
Outras classificações de pressão podem ser configuradas de acordo com os requisitos do projeto.
A pressão real de entrada, temperatura, carga de umidade, ponto de orvalho de saída exigido e condições de resfriamento devem ser considerados durante o dimensionamento do secador.
Faixa de Modelos HRB-Z
A Série HRB-Z abrange uma faixa padrão de vazão de 13,5 a 260 m³/min.
| Modelo | Vazão | Conexão de Ar | Potência Instalada | Dimensões |
| HRB-ZW/A100 | 13,5 m³/min | DN65 | 12,1 kW | 1955 × 1040 × 2350 mm |
| HRB-ZW/A180 | 25,0 m³/min | DN80 | 19,5 kW | 2148 × 1197 × 2437 mm |
| HRB-ZW/A400 | 45,0 m³/min | DN100 | 36,5 kW | 2477 × 1500 × 2825 mm |
| HRB-ZW/A700 | 75,0 m³/min | DN125 | 57,5 kW | 3030 × 1940 × 2888 mm |
| HRB-ZW/A1200 | 120 m³/min | DN150 | 77,5 kW | 3570 × 2319 × 3130 mm |
| HRB-ZW/A1600 | 165 m³/min | DN200 | 143 kW | 3590 × 2800 × 3380 mm |
| HRB-ZW/A2600 | 260 m³/min | DN250 | 257,5 kW | 4800 × 3000 × 3450 mm |
Para capacidades superiores a 260 m³/min ou aplicações que envolvam materiais especiais, classificações de pressão, temperaturas ou outros requisitos de operação, o equipamento pode ser configurado de acordo com o projeto específico.
Capacidade do HRB-ZW/A1600
O HRB-ZW/A1600 possui capacidade de vazão de 165 m³/min, conexão DN200, potência instalada de 143 kW e dimensões de 3590 × 2800 × 3380 mm.
Portanto, a capacidade padrão correta desse modelo é de 165 m³/min, e não 160 m³/min.
Configurações de Resfriamento HRB-ZW e HRB-ZA
A Série HRB-Z está disponível em duas configurações de resfriamento:
HRB-ZW — resfriado a água
HRB-ZA — resfriado a ar
O método de resfriamento deve ser selecionado de acordo com as utilidades disponíveis no local, condições ambientais, requisitos de instalação e projeto do sistema.
Configuração HRB-ZW Resfriada a Água
Para a versão resfriada a água:
Temperatura da água de resfriamento: ≤32 °C
Pressão da água de resfriamento: 0,2–0,6 MPa
Esses requisitos se aplicam especificamente à configuração resfriada a água.
Configuração HRB-ZA Resfriada a Ar
O HRB-ZA oferece uma alternativa resfriada a ar quando a disponibilidade de água de resfriamento ou as condições do local tornam esse método mais adequado.
A configuração final de resfriamento deve ser selecionada de acordo com as condições da central de ar comprimido.
Resfriamento em Circuito Fechado e Operação com Purga Zero
O intercooler é uma parte fundamental do processo de purga zero do HRB-Z, e não apenas um componente auxiliar de resfriamento.
Após a regeneração com ar quente, o dessecante precisa ser resfriado antes de voltar a adsorver umidade de forma eficiente.
No HRB-Z, o ar circula repetidamente através da torre de regeneração e do intercooler. O calor é removido do ar circulante, permitindo que o leito dessecante seja resfriado sem sacrificar ar comprimido seco.
Essa arquitetura de resfriamento é o principal mecanismo de engenharia responsável pelo consumo de ar de regeneração de aproximadamente 0%.
Controle para Economia de Energia
O HRB-Z utiliza o sistema de controle multicore EBZ200-2 da Lingyu.
Em comparação com a operação convencional em ciclo fixo, a estratégia de controle pode reduzir o consumo total de energia em mais de 10% sob as condições aplicáveis de operação e comparação.
O desempenho energético real depende da vazão, carga operacional, necessidade de regeneração, condições ambientais, condições de resfriamento e programação operacional. Portanto, o valor de >10% representa o desempenho nas condições correspondentes de operação, e não uma economia fixa para todas as instalações.
Controle Opcional Baseado no Ponto de Orvalho
Para sistemas de ar comprimido com demanda variável, o controle opcional baseado no ponto de orvalho pode otimizar ainda mais o ciclo de adsorção e regeneração.
Em vez de realizar a comutação estritamente com base em um ciclo fixo de tempo, o sistema pode prolongar o período de adsorção de acordo com a demanda real de umidade.
Sob condições adequadas de carga variável, essa estratégia operacional pode reduzir o consumo total de energia em mais de 30% em comparação com a operação em ciclo fixo.
A economia real depende do perfil operacional. Portanto, o valor de >30% deve ser avaliado em relação à aplicação e às condições de carga.
Dessecante de Alto Desempenho
O HRB-Z utiliza dessecante personalizado de alto desempenho com uma margem adicional de enchimento de 20%.
A capacidade adicional de enchimento favorece o desempenho de adsorção e a operação a longo prazo.
A condição de serviço do dessecante depende de fatores como contaminação na entrada, arraste de água líquida, carga de umidade, temperatura de operação, qualidade da regeneração, distribuição do fluxo de ar, formação de pó do dessecante e total de horas de operação.
Por isso, a condição do dessecante deve ser avaliada por meio de inspeções de rotina e do desempenho operacional, em vez de se basear em um único intervalo universal de substituição.
Soprador, Válvulas e Resfriador
A regeneração confiável com purga zero depende da operação coordenada do soprador, aquecedor, válvulas pneumáticas e sistema de resfriamento.
Soprador de Alta Pressão
O soprador de alta pressão fornece o fluxo de ar necessário para a regeneração térmica e o resfriamento em circuito fechado.
O desempenho estável do soprador ajuda a manter o fluxo de regeneração necessário através do leito dessecante.
Válvulas Pneumáticas de Alto Desempenho
As válvulas pneumáticas alternam os caminhos do fluxo de ar à medida que as duas torres de adsorção se revezam entre secagem e regeneração.
A comutação confiável é importante para manter a estabilidade da pressão e garantir que as etapas de aquecimento, resfriamento, adsorção e alternância das torres operem corretamente.
Resfriador de Alta Eficiência
O HRB-Z utiliza um resfriador de alta eficiência projetado com software de projeto térmico HTFS.
Durante o resfriamento em circuito fechado, o resfriador remove calor do ar circulante antes que ele retorne à torre de regeneração.
Portanto, o desempenho do resfriamento afeta diretamente a capacidade do sistema de concluir o processo de resfriamento com purga zero.
Distribuição do Fluxo de Ar
O HRB-Z incorpora tubulação de ar de controle em aço inoxidável 304 e um distribuidor de fluxo especialmente projetado.
Uma distribuição eficiente do fluxo melhora a utilização do leito dessecante, ao mesmo tempo que ajuda a manter baixa queda de pressão do ar comprimido.
Um fluxo desigual pode criar carga localizada no dessecante, adsorção irregular e regeneração menos eficaz. Para secadores por adsorção de grande capacidade, a distribuição do fluxo e os componentes internos dos vasos são, portanto, partes importantes do processo geral de secagem.
Monitoramento e Controle
O HRB-Z oferece monitoramento centralizado das principais condições de operação.
Tela Sensível ao Toque MCGS de 7 Polegadas
O secador é equipado com um controlador programável com tela sensível ao toque MCGS de 7 polegadas.
Os parâmetros operacionais disponíveis para monitoramento incluem:
- Temperatura de saída do ar comprimido
- Temperatura de aquecimento
- Temperatura de exaustão da regeneração
- Pressão das torres A/B
- Pressão do soprador
- Ponto de orvalho sob pressão opcional
Esses parâmetros permitem que os operadores monitorem as condições de adsorção e regeneração por meio de uma interface central.
Opções de Comunicação
A comunicação RS-485 é padrão.
Conectividade IoT e outras soluções de comunicação também estão disponíveis de acordo com os requisitos do cliente.
Para centrais centralizadas de compressores, essas funções de comunicação podem permitir a integração dos dados operacionais do secador aos sistemas supervisórios e de controle da planta.
Seleção do Ponto de Orvalho sob Pressão
A Série HRB-Z oferece configurações de ponto de orvalho sob pressão de saída de −20 °C e −40 °C.
O ponto de orvalho adequado deve ser selecionado de acordo com a sensibilidade à umidade dos equipamentos e processos a jusante.
Um ponto de orvalho mais baixo não é automaticamente necessário para todas as aplicações. A qualidade de ar exigida, carga de umidade na entrada, capacidade, requisitos de regeneração e condições do processo devem ser avaliados em conjunto.
Por Que as Condições do Ar de Entrada São Importantes
O dimensionamento de um secador por adsorção não deve se basear apenas na vazão nominal.
O HRB-Z apresenta:
Pressão nominal de entrada: 0,7 MPa
Faixa de pressão de operação: 0,6–1,0 MPa
Temperatura nominal de entrada: 10–30 °C
Temperatura máxima de entrada: ≤40 °C
Ponto de orvalho do ar de entrada: ≤25 °C
Uma temperatura de entrada ou carga de umidade mais elevada aumenta a quantidade de água que o sistema de adsorção precisa processar.
Portanto, vazão, pressão, temperatura de entrada, ponto de orvalho de entrada, ponto de orvalho sob pressão de saída e variação de carga devem ser considerados em conjunto durante a seleção do equipamento.
Filtragem e Proteção do Dessecante
A regeneração com purga zero reduz o consumo de ar comprimido durante a regeneração, mas não substitui a filtragem.
Aerossóis de óleo, água líquida e partículas podem afetar o desempenho do dessecante, a confiabilidade das válvulas, a distribuição do fluxo de ar e a qualidade do ar comprimido a jusante.
Quando for necessário controle adicional de contaminantes, os filtros de precisão para ar comprimido da Lingyu podem ser integrados ao sistema de tratamento de ar comprimido.
O grau e a configuração dos filtros devem ser selecionados de acordo com o tipo de compressor, nível de contaminação na entrada e qualidade de ar necessária a jusante.
Aplicações Industriais
Com capacidades de vazão de até 260 m³/min e potência instalada chegando a 257,5 kW, a Série HRB-Z é adequada para sistemas industriais centralizados de ar comprimido e instalações de produção contínua.
Um grande projeto com soprador aquecido e perda zero de ar utiliza 10 × 65 m³/min de secadores por adsorção regenerativos. Os requisitos do projeto incluem:
Ponto de orvalho sob pressão: ≤−40 °C
Consumo de ar de regeneração: 0%
O sistema também incorpora distribuição otimizada do fluxo de ar, controle baseado em ponto de orvalho/tempo, controles por tela sensível ao toque e integração com sistema centralizado.
Essas características sustentam o uso de secadores por adsorção com soprador aquecido e purga zero em plantas industriais nas quais eficiência do ar comprimido, desempenho estável em baixo ponto de orvalho e operação contínua são importantes.
Para ambientes de produção relacionados à eletrônica, os usuários podem consultar as soluções de ar comprimido da Lingyu para eletrônicos e semicondutores.
HRB-Z vs. HRB-E
Tanto o HRB-Z quanto o HRB-E utilizam soprador e aquecedor durante a regeneração térmica, mas empregam métodos diferentes de resfriamento.
HRB-E com Soprador Aquecido e Baixo Consumo de Purga
O HRB-E utiliza ar ambiente fornecido por um soprador e aquecido durante a regeneração.
Durante o resfriamento, aproximadamente 2% da vazão do sistema é utilizada como ar seco produzido.
O consumo total de ar de regeneração é de 2–3%.
HRB-Z com Soprador Aquecido e Purga Zero
O HRB-Z também utiliza ar ambiente, um soprador e um aquecedor elétrico durante a regeneração.
Durante o resfriamento, porém, o ar circula através do intercooler e da torre de regeneração em circuito fechado.
O ar seco produzido não é utilizado no resfriamento, e o consumo de ar de regeneração é de aproximadamente 0%.
Portanto, a arquitetura de resfriamento é a principal diferença técnica entre os dois sistemas.
HRB-Z vs. HOC-Z
O HRB-Z e o HOC-Z podem operar sem uma purga convencional de ar seco para regeneração, mas suas fontes de calor para regeneração são fundamentalmente diferentes.
HRB-Z
O HRB-Z utiliza aquecedor elétrico, soprador e ar ambiente para realizar a regeneração térmica.
HOC-Z
O HOC-Z utiliza o calor contido no ar de descarga do compressor em alta temperatura.
Como a fonte de calor e a arquitetura de regeneração são diferentes, esses sistemas devem ser avaliados separadamente ao selecionar um secador por adsorção.
Como Selecionar um Secador HRB-Z com Purga Zero
A seleção correta do secador exige a avaliação de todo o perfil operacional do sistema de ar comprimido, e não apenas da vazão nominal.
Vazão e Pressão de Operação
Confirme a vazão necessária e a pressão real de operação.
A faixa padrão de vazão é de 13,5–260 m³/min, a pressão nominal de entrada é de 0,7 MPa e a faixa de pressão de operação é de 0,6–1,0 MPa.
Temperatura de Entrada e Carga de Umidade
Confirme tanto a temperatura de entrada quanto o ponto de orvalho do ar de entrada.
A temperatura nominal de entrada é de 10–30 °C, a temperatura máxima de entrada é ≤40 °C e o ponto de orvalho do ar de entrada é ≤25 °C.
Ponto de Orvalho sob Pressão de Saída Necessário
Selecione a configuração de −20 °C ou −40 °C de acordo com os requisitos do processo a jusante.
Carga Mínima, Normal e Máxima
A demanda de ar comprimido frequentemente varia ao longo do tempo.
Portanto, as vazões mínima, normal e máxima devem ser consideradas durante a seleção. Aplicações com variação significativa de carga também podem se beneficiar do controle baseado no ponto de orvalho.
Método de Resfriamento
Determine se a instalação exige uma configuração HRB-ZW resfriada a água ou HRB-ZA resfriada a ar.
Para a versão resfriada a água, confirme temperatura da água de resfriamento de ≤32 °C e pressão de 0,2–0,6 MPa.
Potência Elétrica e Espaço de Instalação
A potência instalada varia de 12,1 kW para o HRB-ZW/A100 até 257,5 kW para o HRB-ZW/A2600.
O espaço de instalação também deve ser avaliado em relação às dimensões do modelo selecionado.
Requisitos de Filtragem
Defina a filtragem a montante e a jusante de acordo com o tipo de compressor, nível de contaminação e qualidade de ar comprimido necessária.
Proteger o dessecante contra água líquida, aerossóis de óleo e excesso de partículas é importante para uma operação estável.
Requisitos de Controle e Comunicação
Confirme os requisitos para a tela sensível ao toque MCGS de 7 polegadas, comunicação RS-485, conectividade IoT opcional, monitoramento do ponto de orvalho sob pressão, controle baseado no ponto de orvalho e integração com o sistema supervisório da planta.
Estratégia de Redundância
Para sistemas críticos de produção contínua, a redundância deve ser avaliada como parte do projeto da central de ar comprimido.
A linha completa pode ser consultada na página de secadores por adsorção com soprador e purga zero da Lingyu.
Para capacidades superiores a 260 m³/min ou requisitos especiais de pressão, temperatura, material, resfriamento, controle ou instalação, a configuração do secador deve ser selecionada de acordo com as condições específicas do projeto.
Conclusão
A Série HRB-Z de Secadores de Ar por Adsorção Regenerativos com Soprador Aquecido e Purga Zero combina regeneração térmica com ar ambiente e resfriamento em circuito fechado para alcançar aproximadamente 0% de consumo de ar de regeneração.
Durante o aquecimento, o ar ambiente é aspirado pelo soprador, aquecido pelo aquecedor elétrico e conduzido através da torre de regeneração para remover a umidade do dessecante. Durante o resfriamento, o ar circula através do intercooler e da torre de regeneração em circuito fechado, sem consumir ar comprimido seco finalizado.
As condições operacionais padrão incluem pressão nominal de entrada de 0,7 MPa, faixa de pressão de operação de 0,6–1,0 MPa, temperatura nominal de entrada de 10–30 °C, temperatura máxima de entrada de ≤40 °C, ponto de orvalho do ar de entrada de ≤25 °C e opções de ponto de orvalho sob pressão de saída de −20 °C / −40 °C.
A faixa padrão de vazão se estende de 13,5 a 260 m³/min, com configurações HRB-ZW resfriadas a água e HRB-ZA resfriadas a ar disponíveis para diferentes condições de instalação.
O sistema de controle EBZ200-2, o controle energético opcional baseado no ponto de orvalho, a margem adicional de 20% de enchimento de dessecante, a tubulação de ar de controle em aço inoxidável 304, as válvulas pneumáticas de alto desempenho, o resfriador de alta eficiência, a tela sensível ao toque MCGS de 7 polegadas, a comunicação RS-485 e a conectividade IoT opcional fornecem as funções de monitoramento e controle necessárias para grandes instalações industriais de ar comprimido.
