O ar comprimido é uma utilidade essencial na fabricação moderna, alimentando ferramentas pneumáticas, sistemas de controle, máquinas de produção, linhas de embalagem e equipamentos automatizados.
No entanto, o ar comprimido contém naturalmente umidade e também pode conter óleo e contaminantes sólidos. Se esses contaminantes não forem controlados adequadamente, podem contribuir para corrosão, congelamento, falhas de equipamentos, instabilidade da produção e problemas de qualidade do produto.
Um secador de ar comercial ajuda a controlar a umidade nos sistemas de ar comprimido e constitui uma parte importante de um sistema mais amplo de purificação de ar comprimido.
Para instalações industriais, a solução correta pode ser um secador por refrigeração, um secador por adsorção ou um sistema combinado de secagem, dependendo do ponto de orvalho sob pressão necessário, vazão de ar, condições operacionais e objetivo de qualidade do ar.

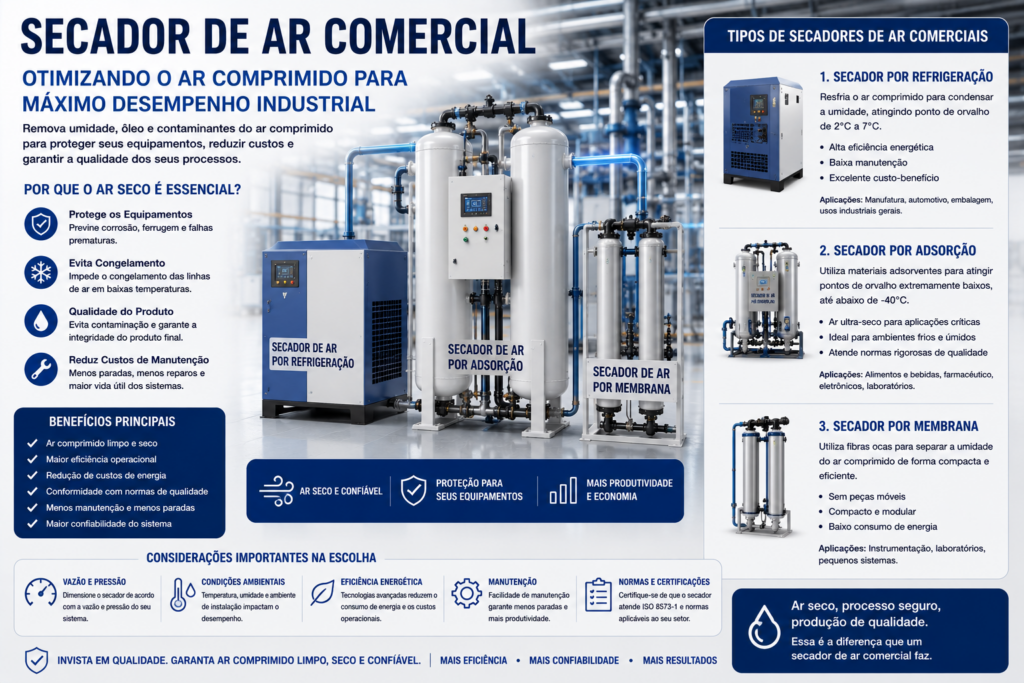

O que é um secador de ar comercial?
“Secador de ar comercial” é um termo amplo de mercado, e não uma tecnologia específica de secagem.
Em sistemas industriais de ar comprimido, geralmente se refere a equipamentos projetados para remover continuamente a umidade do ar comprimido nas vazões exigidas pelas instalações de produção.
Um sistema comercial de secagem de ar comprimido pode utilizar um secador de ar por refrigeração, um secador de ar por adsorção ou uma combinação das duas tecnologias, dependendo da qualidade de ar necessária.
A linha de tratamento de ar da Lingyu inclui secadores por refrigeração, diversas configurações de secadores regenerativos por adsorção, secadores combinados, filtros de precisão e equipamentos de tratamento relacionados.
É importante diferenciar a remoção de umidade da purificação mais ampla do ar comprimido.
A remoção de umidade é a principal função do secador. Aerossóis de óleo, vapor de óleo, partículas e outros contaminantes podem exigir filtragem, separação ou equipamentos adicionais de tratamento adequados.
Por que a umidade é um problema no ar comprimido
O ar ambiente contém vapor de água. Quando grandes volumes de ar são comprimidos em um espaço menor, a concentração de umidade aumenta.
Quando o ar comprimido esfria posteriormente, parte desse vapor de água pode condensar em água líquida.
A umidade não controlada pode contribuir para corrosão das tubulações, redução da qualidade do produto, falhas nos sistemas de controle, congelamento e outros problemas no sistema de ar comprimido.
Corrosão e ferrugem
A água condensada pode contribuir para a corrosão no interior de tubulações, válvulas, reservatórios e componentes pneumáticos.
Com o tempo, a corrosão pode aumentar as necessidades de manutenção e também introduzir contaminação sólida adicional na rede de ar comprimido.
Congelamento
Em ambientes de baixa temperatura, a umidade residual pode congelar dentro das linhas ou componentes de ar comprimido.
Isso pode restringir a vazão de ar e interferir na operação dos equipamentos pneumáticos.
Qualidade do produto e do processo
Quando o ar comprimido entra em contato direto ou indireto com os processos de produção, o excesso de umidade pode afetar a consistência do processo ou a qualidade do produto.
Setores como produção farmacêutica, processamento de alimentos, eletrônicos e fabricação de precisão podem, portanto, exigir controle mais rigoroso da qualidade do ar comprimido.
Maior necessidade de manutenção
Corrosão, contaminação e mau funcionamento de equipamentos relacionados à umidade podem aumentar a frequência de manutenção e contribuir para interrupções não planejadas da produção.
Para uma explicação mais ampla, consulte por que o ar comprimido precisa de um secador.

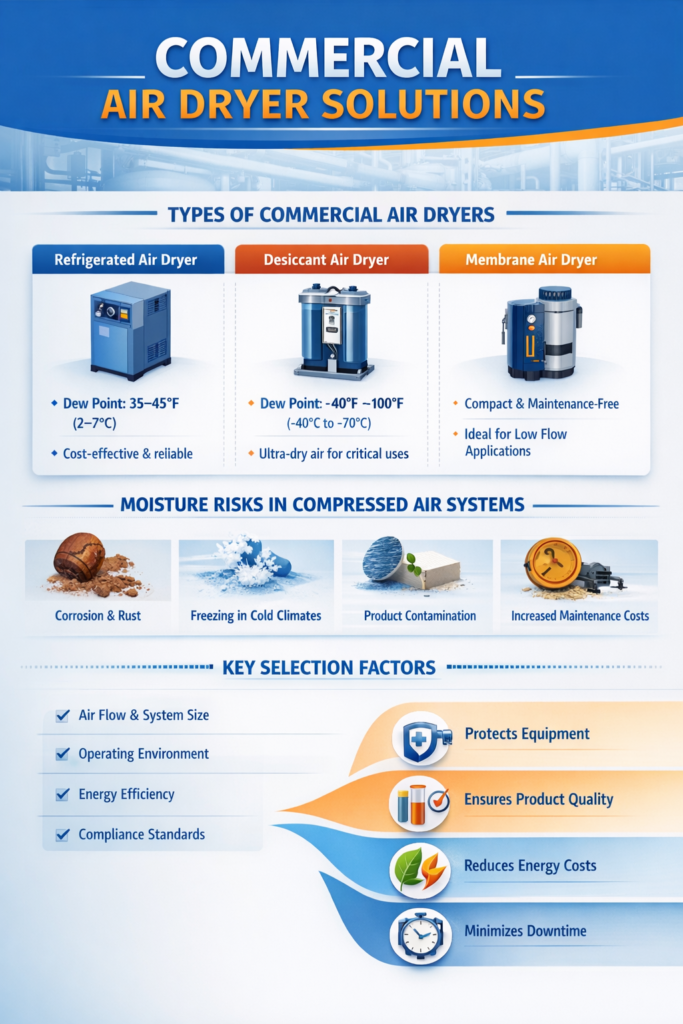

Principais tipos de secadores de ar comerciais
Secadores de ar por refrigeração
Os secadores por refrigeração são amplamente utilizados em aplicações industriais gerais de ar comprimido.
Eles resfriam o ar comprimido para que o vapor de água condense em água líquida. A umidade condensada é separada e descarregada antes que o ar tratado seja reaquecido em direção à temperatura ambiente.
Os sistemas de secagem por refrigeração da Lingyu geralmente fornecem pontos de orvalho sob pressão na faixa de 2–10 °C, dependendo da série e das condições operacionais especificadas.
Os secadores por refrigeração são geralmente adequados quando o sistema de ar comprimido não exige um ponto de orvalho sob pressão ultrabaixo.
As aplicações típicas incluem fabricação, produção automotiva, máquinas, embalagem e sistemas gerais de ar de planta.
Para mais informações sobre o processo de operação, consulte como funciona um secador de ar por refrigeração.
Secadores de ar por adsorção
Quando são necessários níveis de umidade significativamente mais baixos, pode ser utilizado um secador por adsorção.
Esses secadores fazem o ar comprimido atravessar um material adsorvente que captura o vapor de água. Sistemas regenerativos de duas torres permitem que uma torre seque o ar comprimido enquanto a segunda é regenerada.
A Lingyu oferece configurações de secadores regenerativos por adsorção sem aquecimento, com purga aquecida, modulares, aquecidos por soprador, com soprador e zero purga e por calor de compressão.
Dependendo da série específica, estão disponíveis configurações de ponto de orvalho sob pressão de −20 °C e −40 °C, com várias famílias de produtos projetadas para operação a −40 °C.
Para instalações que necessitam de uma explicação mais aprofundada sobre secagem por adsorção, consulte as soluções de secadores de ar por adsorção da Lingyu.
Secadores combinados por refrigeração e adsorção
Algumas instalações podem se beneficiar da combinação de secagem por refrigeração e por adsorção.
Um secador por refrigeração remove primeiro uma parte substancial da carga de umidade. Em seguida, o ar comprimido parcialmente seco entra na etapa de adsorção, onde o vapor de água residual é removido para atingir um ponto de orvalho sob pressão muito mais baixo.
Essa configuração reduz a carga de umidade que entra na etapa de adsorção e pode reduzir a demanda de regeneração.
As configurações de secadores combinados da Lingyu podem fornecer um ponto de orvalho sob pressão de saída de ≤−40 °C nas condições operacionais especificadas.
Usuários interessados nessa abordagem integrada podem consultar o secador combinado de ar comprimido Série DC da Lingyu.
E quanto aos secadores de ar por membrana?
A secagem por membrana é outra tecnologia de secagem de ar comprimido utilizada no mercado industrial mais amplo.
No entanto, a principal linha comercial de secagem da Lingyu está centrada em secadores por refrigeração, secadores regenerativos por adsorção e sistemas combinados de secagem.
Para aplicações avaliadas especificamente dentro da linha atual de secadores da Lingyu, as tecnologias por refrigeração, adsorção e combinadas são, portanto, as principais opções a serem comparadas.
Secadores de ar não substituem a filtragem
Um secador tem como principal objetivo controlar a umidade. Outros contaminantes presentes no ar comprimido exigem métodos de tratamento adequados.
Aerossóis de óleo, vapor de óleo e partículas sólidas podem exigir filtros, separadores ou outros equipamentos de purificação, dependendo da qualidade de ar necessária.
Um sistema comercial completo de purificação de ar comprimido pode, portanto, incluir um reservatório de ar comprimido, secador, filtros, drenos automáticos, separadores e outros componentes de tratamento.
Quando também é necessário controlar partículas e óleo, um filtro de precisão para ar comprimido da Lingyu pode fazer parte do sistema de tratamento.
Aplicações de secadores de ar comerciais
Fabricação geral
Fábricas que utilizam ferramentas pneumáticas, equipamentos de automação, cilindros, válvulas e sistemas de controle frequentemente utilizam secadores por refrigeração quando um ponto de orvalho sob pressão moderado é suficiente.
O principal objetivo é controlar o condensado e proteger a rede de ar comprimido e os equipamentos a jusante.
Alimentos e bebidas
A qualidade do ar comprimido pode ser importante em embalagens, equipamentos de processamento, instrumentação e outras áreas de produção.
O secador e o sistema de filtragem necessários devem ser selecionados de acordo com a forma como o ar comprimido interage com o produto ou processo.
A Lingyu oferece soluções dedicadas de ar comprimido para alimentos e bebidas.
Produção farmacêutica
Plantas farmacêuticas podem exigir controle mais rigoroso de umidade, óleo e partículas em determinadas aplicações de ar comprimido.
A especificação adequada depende de o ar comprimido ser utilizado em utilidades gerais, instrumentos, equipamentos de produção, embalagem ou contato direto com o processo.
Para esse setor, consulte as soluções da Lingyu para aplicações farmacêuticas e biofarmacêuticas.
Fabricação de eletrônicos e semicondutores
A umidade pode ser particularmente indesejável em ambientes de fabricação de precisão.
Sistemas de adsorção com baixo ponto de orvalho podem, portanto, ser considerados quando os requisitos do processo forem mais rigorosos do que aqueles aplicáveis ao ar geral da planta.
Para esse setor, consulte as soluções da Lingyu para fabricação de eletrônicos e semicondutores.
Processamento químico e petroquímico
O ar comprimido utilizado em instrumentação e processos industriais pode exigir ponto de orvalho sob pressão controlado e operação contínua confiável.
As soluções da Lingyu para processamento petroquímico e químico fornecem contexto adicional específico para o setor.
Como escolher o secador de ar comercial correto
A seleção do secador deve começar pelos requisitos reais do sistema de ar comprimido, e não pelo termo amplo “comercial”.
Os fatores importantes incluem:
- Ponto de orvalho sob pressão necessário
- Vazão de ar real e de pico
- Pressão operacional
- Temperatura de entrada
- Temperatura ambiente
- Método de resfriamento
- Horas diárias de operação
- Nível de contaminação
- Queda de pressão aceitável
- Consumo de ar de regeneração
- Custo de energia
- Expansão futura do sistema
Um secador por refrigeração é geralmente adequado quando um ponto de orvalho sob pressão de 2–10 °C é suficiente.
Um secador por adsorção é mais adequado para aplicações que exigem pontos de orvalho sob pressão de aproximadamente −20 °C ou −40 °C.
Um secador combinado pode ser apropriado quando a planta exige baixo ponto de orvalho e, ao mesmo tempo, precisa reduzir a carga de umidade e a demanda de regeneração da etapa de adsorção.
Para um processo estruturado de seleção, consulte o guia do comprador de secadores de ar comprimido da Lingyu.
Não dimensione o secador apenas pela capacidade nominal do compressor
O dimensionamento do secador deve refletir as condições reais de operação.
Temperatura, pressão e vazão de ar afetam a carga de umidade e a capacidade efetiva do secador.
A vazão de pico é particularmente importante.
Se a demanda real de ar comprimido ultrapassar a capacidade do secador selecionado, o desempenho do ponto de orvalho pode se deteriorar, mesmo que a demanda média pareça aceitável.
A queda de pressão do sistema também deve ser avaliada, pois perdas de pressão desnecessárias podem aumentar o consumo de energia do compressor.
Para contexto adicional em nível de sistema, consulte o guia sobre queda de pressão do ar comprimido e eficiência do sistema.
Considerações sobre eficiência energética
A eficiência energética depende da tecnologia do secador e do perfil operacional da planta.
Para sistemas por refrigeração, fatores importantes incluem controle do compressor de refrigeração, eficiência do trocador de calor, queda de pressão e variações de carga.
Por exemplo, o secador por refrigeração de baixo diferencial de pressão da Lingyu foi projetado para minimizar a perda de pressão.
Nas condições operacionais especificadas, a Série DD apresenta queda de pressão em plena carga de <0,01 MPa.
Para secadores por adsorção, a estratégia de regeneração torna-se especialmente importante.
O secador regenerativo HRB-E da Lingyu, aquecido por soprador e com baixo consumo de purga, utiliza aproximadamente 2–3% de ar de regeneração nas condições operacionais especificadas.
A tecnologia por calor de compressão oferece outra abordagem.
A configuração HOC-E apresenta consumo de ar de regeneração de ≤3%, enquanto a configuração HOC-Z é especificada com consumo de ar de regeneração de 0% nas respectivas condições operacionais.
O custo de energia ao longo do ciclo de vida deve, portanto, ser avaliado juntamente com o preço inicial do equipamento.
Manutenção e custo do ciclo de vida
Um secador de ar comercial também deve ser selecionado considerando os requisitos de manutenção de longo prazo.
Para secadores por refrigeração, a manutenção pode envolver:
- Drenos
- Condensadores
- Trocadores de calor
- Componentes de refrigeração
- Sistemas de controle
Para secadores por adsorção, a manutenção pode envolver:
- Válvulas de alternância
- Condição do dessecante
- Silenciadores
- Aquecedores ou sopradores, quando aplicável
- Filtros
- Equipamentos de monitoramento do ponto de orvalho
Portanto, o secador mais econômico nem sempre é aquele com o menor preço de compra.
Queda de pressão, ar de regeneração, consumo elétrico, frequência de manutenção, componentes de reposição, horas de operação e tempo de parada devem ser considerados na avaliação do custo do ciclo de vida.
Requisitos de qualidade do ar e conformidade do sistema
A qualidade do ar comprimido deve ser definida de acordo com a aplicação real, incluindo limites relevantes para umidade, óleo e partículas sólidas.
Um secador, por si só, não torna automaticamente toda uma instalação de ar comprimido compatível com requisitos farmacêuticos, alimentícios ou de outros setores específicos.
O secador, filtros, tubulações, gerenciamento de condensado, monitoramento, procedimentos de manutenção, ambiente operacional e requisitos do processo devem ser avaliados como um sistema completo.
Para aplicações em que se aplica uma determinada classe de qualidade de ar comprimido ou requisito regulatório, o sistema completo de tratamento deve ser selecionado e validado de acordo com esse requisito, em vez de presumir que apenas o secador estabelece a conformidade.
Benefícios de um secador de ar comercial corretamente selecionado
Quando um secador é corretamente compatibilizado com o sistema de ar comprimido, ele pode ajudar a:
- Reduzir a corrosão relacionada à umidade
- Limitar o risco de congelamento
- Favorecer uma operação mais estável dos equipamentos pneumáticos
- Reduzir a manutenção relacionada à umidade
- Manter o ponto de orvalho sob pressão necessário
- Proteger equipamentos e processos a jusante
- Favorecer uma qualidade consistente do ar comprimido
O maior benefício é obtido ao tratar o secador como parte de um sistema completo de tratamento de ar comprimido, e não como um acessório independente.
Uma sequência de tratamento corretamente projetada pode coordenar o compressor de ar, reservatório, secador, filtros, drenos, separadores e outros componentes de purificação de acordo com a qualidade final de ar necessária.
Conclusão
Um secador de ar comercial é uma parte importante de um sistema industrial de ar comprimido quando a umidade precisa ser controlada para garantir uma operação confiável dos equipamentos e uma produção estável.
No entanto, “secador de ar comercial” não corresponde a uma única tecnologia.
Os secadores por refrigeração proporcionam remoção eficiente de umidade para aplicações industriais gerais, com os sistemas da Lingyu oferecendo pontos de orvalho sob pressão na faixa de 2–10 °C, dependendo da série e das condições operacionais.
Os secadores por adsorção oferecem secagem mais profunda para aplicações que exigem pontos de orvalho sob pressão em torno de −20 °C ou −40 °C, enquanto os sistemas combinados integram secagem por refrigeração e adsorção quando é necessário equilibrar baixo ponto de orvalho e eficiência do sistema.
O secador correto deve ser selecionado de acordo com:
Ponto de orvalho → vazão de ar → pressão → temperatura de entrada → condições ambientais → nível de contaminação → queda de pressão → consumo de energia → método de regeneração → custo do ciclo de vida
Ao selecionar a tecnologia adequada de secagem e combiná-la com filtragem e gerenciamento de condensado apropriados, os usuários industriais podem desenvolver um sistema de ar comprimido mais limpo, confiável e melhor compatibilizado com os requisitos reais de produção.
