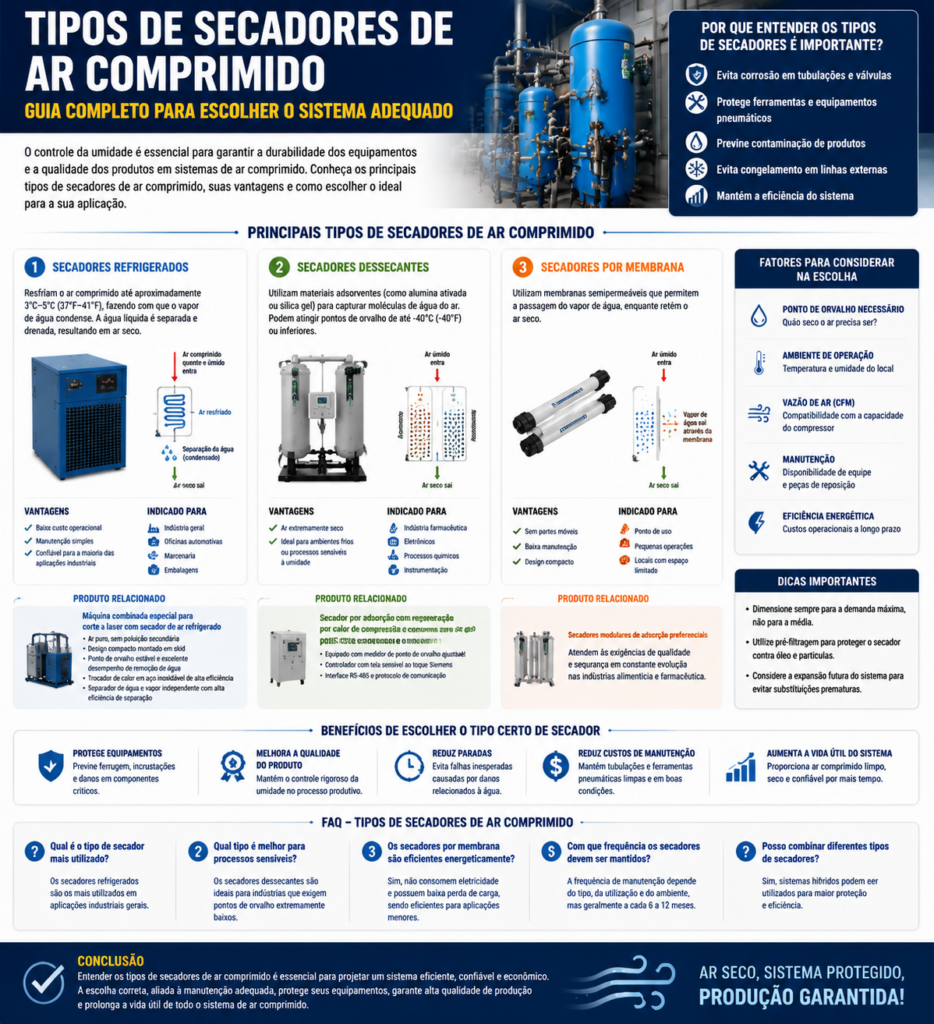

Diferentes tipos de secadores de ar comprimido removem o vapor de água de maneiras diferentes, e essas diferenças afetam o ponto de orvalho sob pressão atingível, consumo de energia, requisitos de regeneração, perda de pressão, manutenção e adequação a condições operacionais específicas.
Para sistemas industriais de ar comprimido, a decisão mais importante não é simplesmente qual tipo de secador é “melhor”, mas qual tecnologia consegue atingir o nível de secagem necessário nas condições reais de vazão, pressão, temperatura e ambiente da instalação.
As principais tecnologias incluem secadores refrigerados, secadores por adsorção sem calor e aquecidos, secadores com regeneração por soprador, secadores com aproveitamento do calor de compressão, secadores combinados e secadores de membrana.
Por Que São Necessários Diferentes Tipos de Secadores de Ar Comprimido?
O ar atmosférico sempre contém vapor de água. Quando o ar é comprimido, essa umidade também se concentra.
À medida que o ar comprimido quente esfria posteriormente, parte desse vapor de água se condensa em água líquida. Se a umidade não for adequadamente controlada, ela pode contribuir para corrosão, problemas em equipamentos pneumáticos, defeitos de produto, congelamento em linhas de ar expostas e aumento da manutenção.
Entretanto, nem toda aplicação de ar comprimido exige o mesmo nível de secagem.
Um sistema pneumático geral em ambiente interno pode operar de forma confiável com um ponto de orvalho sob pressão de alguns graus Celsius, enquanto um sistema de ar de instrumentação exposto a temperaturas de congelamento pode exigir um PDP muito abaixo de 0 °C.
É por isso que compreender as diferenças entre as tecnologias de secagem é importante.
1. Secadores de Ar Comprimido Refrigerados
Um secador de ar refrigerado remove a umidade resfriando o ar comprimido.
À medida que a temperatura do ar cai dentro do secador, o vapor de água se condensa em líquido. O condensado é separado e automaticamente descarregado antes que o ar seco seja reaquecido e enviado para jusante.
O processo simplificado é:
ar comprimido quente e úmido → pré-resfriamento → resfriamento por refrigeração → condensação → separação gás-líquido → drenagem → reaquecimento
Ponto de Orvalho Típico
Para a tecnologia convencional AH resfriada a ar e WH resfriada a água da Lingyu, o ponto de orvalho sob pressão especificado é:
2–10 °C PDP
sob condições nominais de operação.
Os parâmetros operacionais típicos AH e WH incluem:
| Parâmetro | Especificação Típica |
|---|---|
| Pressão nominal de entrada | 0,7 MPa |
| Pressão de operação | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 50 °C |
| Temperatura máxima de entrada | ≤80 °C |
| Ponto de orvalho sob pressão | 2–10 °C |
| Temperatura ambiente nominal | 32 °C |
| Faixa de temperatura ambiente | 2–45 °C |
| Perda de pressão | ≤0,025 MPa |
A secagem refrigerada é, portanto, adequada para muitas aplicações industriais internas nas quais pontos de orvalho sob pressão muito baixos não são necessários.
Secadores Refrigerados a Ar
Um secador refrigerado a ar rejeita o calor do sistema de refrigeração para o ar ao redor.
Essa configuração é conveniente quando há ventilação suficiente e a temperatura ambiente permanece dentro da faixa especificada do secador.
Instalações resfriadas a ar devem evitar ventilação restrita, superfícies sujas do condensador e recirculação de ar quente de descarga, pois essas condições podem reduzir o desempenho da refrigeração.
Secadores Refrigerados a Água
Um secador refrigerado a água rejeita o calor através de um circuito de água de resfriamento, em vez de diretamente para o ar ambiente.
Para a Série WH convencional da Lingyu, as condições de operação da água de resfriamento incluem:
- Pressão da água de resfriamento: 0,2–0,4 MPa
- Temperatura nominal da água de resfriamento: ≤32 °C
- Faixa de temperatura da água em operação: 2–38 °C
A tecnologia resfriada a água pode ser útil para grandes sistemas de ar comprimido ou instalações nas quais não seja desejável rejeitar calor adicional diretamente para a sala de equipamentos.
A escolha correta entre resfriamento a ar e a água depende da infraestrutura disponível no local, e não de um método ser universalmente superior ao outro.
2. Secadores por Adsorção sem Calor
A adsorção sem calor é um dos métodos mais simples de secagem regenerativa com dessecante.
O secador normalmente possui duas torres de adsorção. Uma torre remove o vapor de água enquanto a segunda passa por regeneração.
Uma parte do ar comprimido já seco é expandida e conduzida através da torre em regeneração para remover a umidade adsorvida.
O secador por adsorção com regeneração sem calor Série CH da Lingyu opera sob condições típicas de:
| Parâmetro | CH sem Calor |
| Pressão nominal de entrada | 0,7 MPa |
| Pressão de operação | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 10–30 °C |
| Temperatura máxima de entrada | ≤40 °C |
| Consumo de ar de regeneração | 8–14% |
| Ponto de orvalho sob pressão | −50 a −20 °C |
| Dessecante | Alumina ativada |
A principal vantagem da secagem sem calor é seu princípio de regeneração relativamente simples.
Sua principal consideração operacional é o consumo de ar de purga. Como o ar de regeneração já foi comprimido e seco, esse consumo representa um custo indireto de energia.
3. Secadores por Adsorção com Regeneração Aquecida
Secadores por adsorção aquecidos também utilizam duas torres, mas introduzem calor externo durante a regeneração.
O aquecimento do dessecante permite remover mais umidade utilizando menos ar comprimido seco de purga do que um sistema convencional sem calor.
O secador de ar por adsorção com regeneração aquecida Série CH da Lingyu especifica:
| Parâmetro | CH Aquecido |
| Pressão nominal de entrada | 0,7 MPa |
| Pressão de operação | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 10–30 °C |
| Temperatura máxima de entrada | ≤40 °C |
| Consumo de ar de regeneração | 4–8% |
| Ponto de orvalho sob pressão | −50 a −20 °C |
| Dessecante | Alumina ativada |
Em comparação com a regeneração sem calor, a necessidade de purga é menor, mas o secador também exige energia para o aquecedor e componentes adicionais.
A comparação correta deve, portanto, considerar a energia total ao longo do ciclo de vida, e não apenas a porcentagem de purga.
4. Secadores por Adsorção com Regeneração por Soprador
A regeneração com soprador reduz a dependência do ar comprimido para regenerar o dessecante.
Em vez de depender principalmente de ar seco de purga, um soprador fornece ar de regeneração que é aquecido e conduzido através do leito de dessecante.
Isso se torna especialmente relevante em instalações de maior porte, nas quais perder uma porcentagem significativa de ar comprimido para regeneração pode ser caro.
O secador por adsorção com soprador e purga zero da Lingyu representa esse tipo de estratégia de regeneração.
Sistemas com soprador devem ser avaliados conforme:
potência do soprador + potência do aquecedor + requisitos de resfriamento + consumo de purga + PDP necessário + perfil de operação
Um sistema com consumo de purga muito baixo não é automaticamente a solução de menor consumo energético se a energia do soprador e do aquecedor for ignorada.
5. Secadores com Aproveitamento do Calor de Compressão
Secadores com aproveitamento do calor de compressão utilizam a energia térmica produzida pelo sistema do compressor para regenerar o dessecante.
Isso pode reduzir a necessidade de uma fonte separada de calor de regeneração quando a configuração do compressor fornece temperatura de descarga adequada.
Essa tecnologia depende particularmente da própria estação de compressores.
Os principais fatores de seleção incluem:
- Tipo de compressor
- Temperatura de descarga
- Vazão
- Perfil de carga
- Configuração de resfriamento
- Ponto de orvalho sob pressão necessário
A linha de secadores com aproveitamento do calor de compressão da Lingyu é destinada a sistemas nos quais o calor do compressor pode ser incorporado ao processo de regeneração.
Por exemplo, o projeto HOC-E inclui comunicação RS-485 e uma estratégia opcional de controle baseada no ponto de orvalho para adaptar o tempo de adsorção sob condições de carga variável.
A secagem HOC deve, portanto, ser avaliada como parte da estação de compressores, e não como um equipamento isolado a jusante.
6. Secadores por Adsorção Modulares
Secadores por adsorção modulares utilizam vários módulos compactos de adsorção em vez de depender de dois grandes vasos convencionais.
Sua construção modular pode tornar a instalação e a expansão de capacidade mais flexíveis em determinados sistemas de ar comprimido.
O secador de ar por adsorção modular pode ser considerado quando uma configuração compacta ou capacidade modular é vantajosa.
Assim como nos sistemas convencionais por adsorção, qualidade do ar de entrada, requisitos de PDP, proteção do dessecante, consumo de purga e perda de pressão continuam sendo fatores importantes de seleção.
7. Secadores Combinados Refrigerados e por Adsorção
Um secador combinado utiliza secagem refrigerada e por adsorção dentro de um mesmo sistema de tratamento.
A etapa refrigerada remove primeiro uma parcela significativa da carga de umidade por meio de resfriamento e condensação.
Em seguida, o ar comprimido entra na seção de adsorção para uma secagem mais profunda.
O processo pode ser representado como:
ar comprimido úmido → secagem refrigerada → remoção da maior parte da umidade → secagem por adsorção → ar comprimido com baixo PDP
Essa configuração pode reduzir a carga de umidade aplicada à seção de adsorção.
O secador de ar comprimido combinado Série DC da Lingyu foi projetado com base nesse princípio de tratamento integrado.
Secadores combinados podem ser úteis quando é necessário baixo PDP, mas a estratégia operacional se beneficia da remoção de uma grande parcela da umidade antes da etapa de dessecante.
8. Secadores Refrigerados com Frequência Variável
O controle de frequência variável é uma variação da secagem refrigerada, e não um princípio completamente diferente de remoção de umidade.
O secador continua removendo umidade por refrigeração e condensação, mas a velocidade do compressor é ajustada de acordo com a demanda de refrigeração.
O secador de ar refrigerado com conversão de frequência da Lingyu utiliza controle de frequência variável do compressor para ajustar melhor a capacidade de refrigeração às mudanças de carga.
Isso pode ser particularmente útil quando a demanda de ar comprimido varia significativamente durante a produção.
Uma instalação que opera quase continuamente próxima da carga máxima pode apresentar um perfil energético diferente de outra que passa longos períodos em carga parcial, portanto o benefício potencial deve ser avaliado com base nos dados reais de operação.
9. Secadores Refrigerados com Trocador de Calor de Placas
Alguns secadores refrigerados utilizam projetos integrados de trocador de calor para reduzir a perda de pressão e melhorar a eficiência da transferência térmica.
O secador refrigerado com trocador de calor de placas 3 em 1 da Lingyu integra evaporador, trocador de calor ar-ar e separador de água em um trocador de placas de alumínio.
Para a Série PD, as características especificadas incluem:
- Perda de pressão inferior a 0,015 MPa
- Ponto de orvalho sob pressão de 2–10 °C
- Refrigerante R410A ou R407C
- Pressão máxima de até 1,6 MPa
- Comunicação RS-485
Esse tipo de projeto pode ser relevante quando tanto o controle da umidade quanto uma baixa perda de pressão são considerações importantes do sistema.
10. Secadores de Ar Comprimido por Membrana
Secadores de membrana utilizam permeação seletiva através de fibras ocas ou materiais de membrana especializados.
O vapor de água atravessa a membrana em uma velocidade diferente da corrente principal de ar comprimido, reduzindo a umidade no ar fornecido.
Secadores de membrana podem oferecer construção compacta e não exigem compressor de refrigeração, tornando-os adequados para determinadas aplicações no ponto de uso ou de menor vazão.
Entretanto, afirmar que os secadores de membrana “não consomem energia” é incompleto.
Muitos secadores de membrana consomem parte do ar comprimido como ar de varredura ou purga. Produzir esse ar comprimido exige energia do compressor.
Sua eficiência real ao longo do ciclo de vida depende, portanto, de:
vazão necessária + ponto de orvalho desejado + perda por purga + perda de pressão + horas anuais de operação
Secadores Refrigerados vs. Secadores por Adsorção
A decisão mais comum em sistemas industriais é entre secagem refrigerada e por adsorção.
| Fator | Secador Refrigerado | Secador por Adsorção |
| Princípio de remoção de umidade | Resfriamento e condensação | Adsorção por dessecante |
| PDP típico Lingyu | 2–10 °C | CH: −50 a −20 °C; HH sem calor: ≤−40 °C |
| Dessecante necessário | Não | Sim |
| Regeneração necessária | Não | Sim |
| Ar de purga | Sem purga de adsorção | Depende do tipo de regeneração |
| Mais adequado para | Controle geral de umidade industrial | Aplicações com baixo PDP |
| Tubulação abaixo de 0 °C | Normalmente inadequado | Frequentemente mais adequado |
| Considerações energéticas | Refrigeração + perda de pressão | Purga, aquecedores, sopradores e perda de pressão |
O PDP necessário deve determinar qual família de tecnologias será avaliada.
Como Comparar os Tipos de Secadores de Ar Comprimido
Ponto de Orvalho Sob Pressão Necessário
Esse deve ser o primeiro parâmetro de seleção.
Se um PDP de 2–10 °C atender à aplicação, a secagem refrigerada pode ser suficiente.
Se o ar comprimido precisar permanecer seco em condições abaixo de 0 °C ou se o processo exigir teor de umidade substancialmente menor, a tecnologia por adsorção deve ser considerada.
Vazão Máxima
Selecione de acordo com a vazão máxima esperada através do secador, e não apenas pela demanda média.
Para estações com vários compressores, considere se vários equipamentos podem alimentar simultaneamente o mesmo secador.
Temperatura de Entrada
Temperaturas de entrada mais elevadas aumentam a carga sobre o secador.
Para secadores refrigerados convencionais AH e WH da Lingyu:
- Temperatura nominal de entrada: 50 °C
- Temperatura máxima especificada: ≤80 °C
Para sistemas convencionais de adsorção CH e HH:
- Temperatura nominal de entrada: 10–30 °C
- Temperatura máxima: ≤40 °C
Pressão de Operação
A vazão nominal não pode ser avaliada independentemente da pressão de operação.
Muitas famílias de secadores industriais da Lingyu utilizam 0,7 MPa como pressão nominal de entrada, com faixa de operação de 0,6–1,0 MPa, embora o modelo específico selecionado sempre deva ser verificado.
Perda de Pressão
A perda de pressão através do secador afeta todo o sistema do compressor.
Uma perda excessiva pode obrigar os compressores a operar com uma pressão de descarga maior para manter pressão adequada no ponto de uso.
Por isso, a perda de pressão deve ser tratada como parte da eficiência energética, e não apenas a potência elétrica do secador.
Energia de Regeneração
Para secadores por adsorção, o consumo energético varia conforme o método de regeneração.
Sistemas sem calor consomem ar comprimido de purga.
Sistemas aquecidos reduzem a purga, mas exigem potência de aquecimento externa.
Sistemas com soprador utilizam energia do soprador e do aquecedor.
Sistemas com aproveitamento do calor de compressão utilizam o calor do compressor quando as condições de operação permitem.
A comparação correta é, portanto, o custo energético anual total.
A Filtragem Faz Parte do Projeto do Sistema de Secagem
Secadores de ar comprimido controlam principalmente a umidade, mas o ar não tratado também pode conter partículas e contaminação por óleo.
Filtros de ar comprimido e acessórios adequados devem, portanto, ser selecionados como parte do sistema completo de tratamento.
Para secadores por adsorção, em particular, a filtragem a montante é importante para proteger o dessecante contra óleo e partículas.
A linha de filtros da Lingyu inclui graus AO, AA, AX e ACS para diferentes requisitos de partículas e óleo residual.
A configuração de filtragem deve ser baseada na qualidade final de ar necessária, em vez de instalar automaticamente todos os graus disponíveis.
Tipos de Secadores para Diferentes Condições Industriais
No processamento petroquímico e químico, a seleção do secador pode depender fortemente dos requisitos de instrumentação, condições ambientais e PDP necessário.
Na fabricação de novos materiais de energia e baterias, processos sensíveis à umidade podem exigir secagem substancialmente mais profunda do que equipamentos pneumáticos gerais.
Na fabricação de metais e corte a laser, a configuração correta de tratamento depende de o ar comprimido ser utilizado em equipamentos pneumáticos convencionais ou como parte de um processo especializado de corte.
O setor ajuda a definir o contexto operacional, mas a especificação do processo deve determinar o tipo de secador.
Qual Tipo de Secador de Ar Comprimido Consome Menos Energia?
Não existe uma única resposta.
Para um sistema industrial geral que exige apenas um PDP de 2–10 °C, um secador refrigerado pode oferecer uma solução prática ao longo do ciclo de vida, pois não há motivo para produzir pontos de orvalho muito mais baixos do que o necessário.
Para uma aplicação de baixo PDP, entretanto, a comparação energética deve ser feita entre tecnologias de adsorção adequadas.
O consumo anual de energia pode incluir:
- Potência de refrigeração
- Ar comprimido de purga
- Aquecedores elétricos
- Sopradores
- Perda de pressão
- Água de resfriamento
- Interações com o sistema do compressor
O secador deve, portanto, ser avaliado pela energia anual necessária para atender à especificação real de qualidade do ar, e não por uma única característica isolada de eficiência.
Qual Tipo de Secador É Mais Adequado para Clima Frio?
O fator relevante não é simplesmente a temperatura ambiente externa, mas a menor temperatura que o ar comprimido encontrará a jusante.
Se a tubulação puder ficar abaixo do ponto de orvalho fornecido por um secador refrigerado, pode ocorrer condensação adicional, que pode congelar.
Nessas situações, um secador por adsorção capaz de fornecer PDP suficientemente baixo geralmente é mais adequado.
Deve-se manter uma margem apropriada entre o ponto de orvalho sob pressão especificado e a temperatura mínima esperada a jusante.
Diferentes Tipos de Secadores Podem Ser Combinados?
Sim.
As tecnologias refrigerada e por adsorção podem ser combinadas quando é necessária uma secagem mais profunda.
Entretanto, simplesmente colocar dois secadores selecionados de forma independente em série não significa necessariamente criar um sistema otimizado.
Capacidade de vazão, perda de pressão, temperatura intermediária, filtragem, drenagem, requisitos de regeneração e lógica de controle devem ser considerados em conjunto.
Equipamentos combinados projetados especificamente para essa finalidade podem simplificar essa integração.
Diferenças de Manutenção entre os Tipos de Secadores
Os requisitos de manutenção variam significativamente conforme a tecnologia.
Secadores refrigerados exigem atenção a:
- Trocadores de calor
- Condensadores
- Drenos automáticos
- Componentes de refrigeração
- Sistemas elétricos
Secadores por adsorção exigem adicionalmente inspeção de:
- Condição do dessecante
- Válvulas de comutação
- Silenciadores
- Sistemas de purga
- Controles
- Componentes de regeneração
Secadores aquecidos e com soprador introduzem aquecedores e equipamentos adicionais de regeneração, enquanto sistemas HOC exigem coordenação com as condições operacionais do compressor.
Os intervalos de manutenção devem, portanto, ser baseados na condição do equipamento, horas de operação, contaminação, ambiente e requisitos do fabricante, em vez de aplicar um único intervalo universal de seis ou doze meses.
Escolhendo entre os Tipos de Secadores de Ar Comprimido
Existem diferentes tipos de secadores de ar comprimido porque os sistemas industriais não possuem todos os mesmos requisitos de controle de umidade.
A secagem refrigerada é frequentemente apropriada quando um ponto de orvalho sob pressão de 2–10 °C é suficiente.
Secadores por adsorção sem calor e aquecidos fornecem PDP muito mais baixo através de secagem regenerativa com dessecante.
Sistemas com soprador e aproveitamento do calor de compressão oferecem estratégias alternativas de regeneração para aplicações nas quais reduzir a purga de ar comprimido ou utilizar o calor disponível do compressor é importante.
Sistemas combinados integram refrigeração e adsorção quando uma secagem mais profunda e remoção de umidade em etapas são vantajosas.
A comparação mais confiável pode ser resumida como:
PDP necessário → vazão máxima → temperatura de entrada → pressão de operação → temperatura mínima a jusante → método de regeneração → perda de pressão → custo anual de energia → requisitos de manutenção
Para um projeto específico de ar comprimido, entre em contato com a Lingyu informando pressão de operação, vazão máxima, temperatura de entrada, temperatura mínima a jusante, PDP necessário e configuração do compressor para que a tecnologia de secagem apropriada possa ser avaliada.
