O ar comprimido é uma das utilidades mais utilizadas na indústria moderna. Ele alimenta ferramentas pneumáticas, suporta linhas de produção automatizadas, controla válvulas e instrumentos e contribui para o funcionamento eficiente de inúmeros processos industriais.
No entanto, o ar comprimido contém naturalmente umidade e, se essa umidade não for removida adequadamente, pode causar sérios problemas para os equipamentos, comprometer a qualidade dos produtos e reduzir a confiabilidade do sistema.

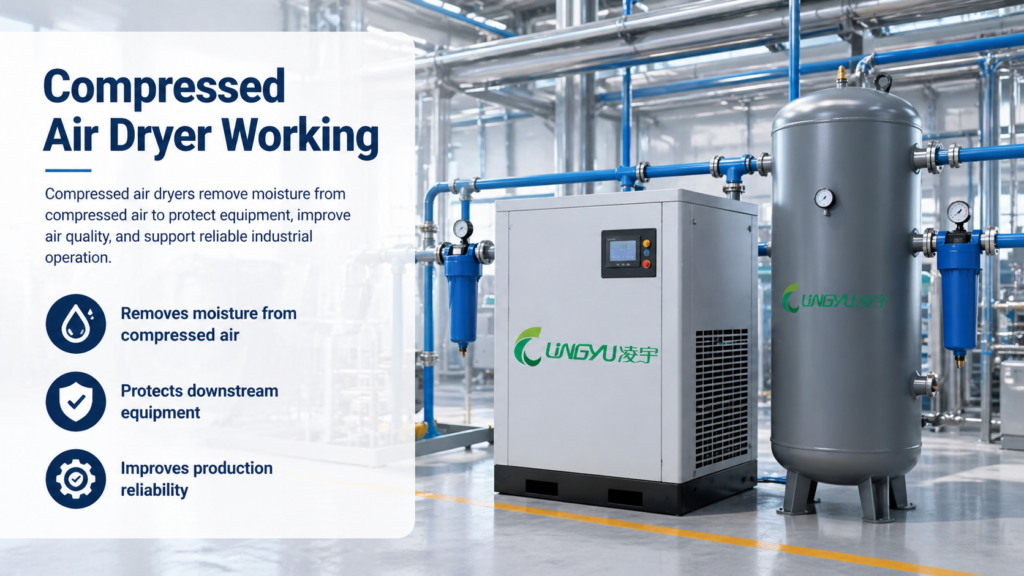

Por isso, compreender o funcionamento de um secador de ar comprimido é fundamental para qualquer usuário industrial.
Um secador de ar comprimido é projetado para remover o vapor de água presente no ar comprimido antes que ele alcance os equipamentos instalados a jusante. Ao reduzir o ponto de orvalho e o teor de umidade, o secador protege tubulações, válvulas, cilindros pneumáticos e processos produtivos sensíveis.
Seja utilizando um secador frigorífico ou um secador por adsorção, o objetivo é sempre o mesmo: fornecer ar comprimido limpo, seco e confiável.

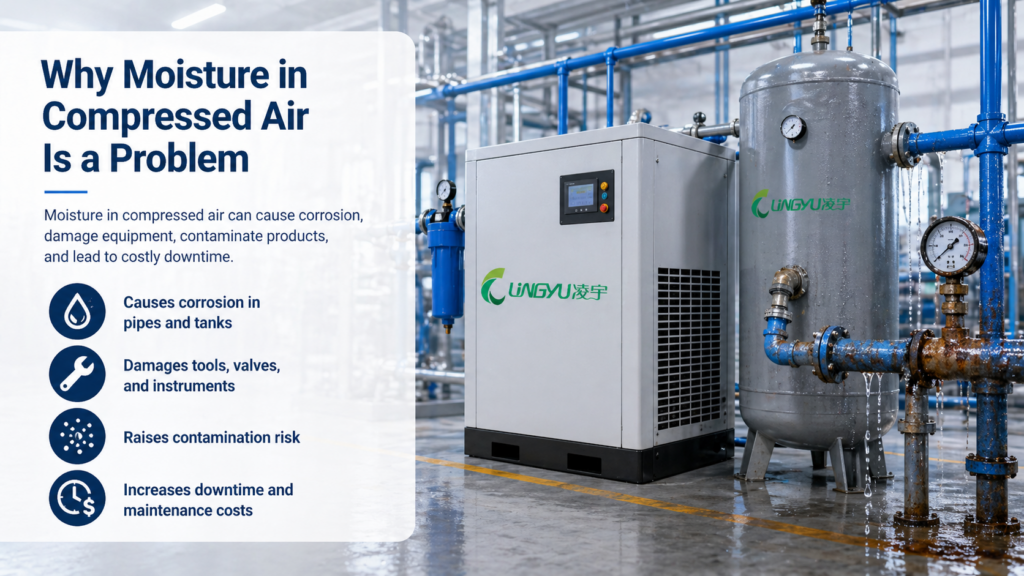

Por Que a Umidade no Ar Comprimido É um Problema?
Quando o ar atmosférico entra no compressor, ele já contém uma determinada quantidade de vapor d’água.
Durante a compressão:
- A pressão do ar aumenta;
- A concentração de vapor de água se torna muito maior;
- O ar aquece significativamente.
À medida que o ar comprimido esfria posteriormente, o vapor de água se condensa em água líquida.
Sem um tratamento adequado, essa umidade entra na rede de distribuição e pode causar diversos problemas operacionais.
Problemas Comuns Causados por Ar Comprimido Úmido
- Corrosão em tubulações e reservatórios;
- Danos a ferramentas pneumáticas;
- Travamento de válvulas e atuadores;
- Falhas em instrumentos de controle;
- Contaminação de ambientes produtivos;
- Congelamento de linhas em ambientes de baixa temperatura.
Em setores como alimentos e bebidas, farmacêutico, eletrônico e químico, a má qualidade do ar comprimido também pode afetar a consistência e a segurança dos produtos.
Por esse motivo, o tratamento do ar comprimido não é opcional na maioria dos sistemas industriais.

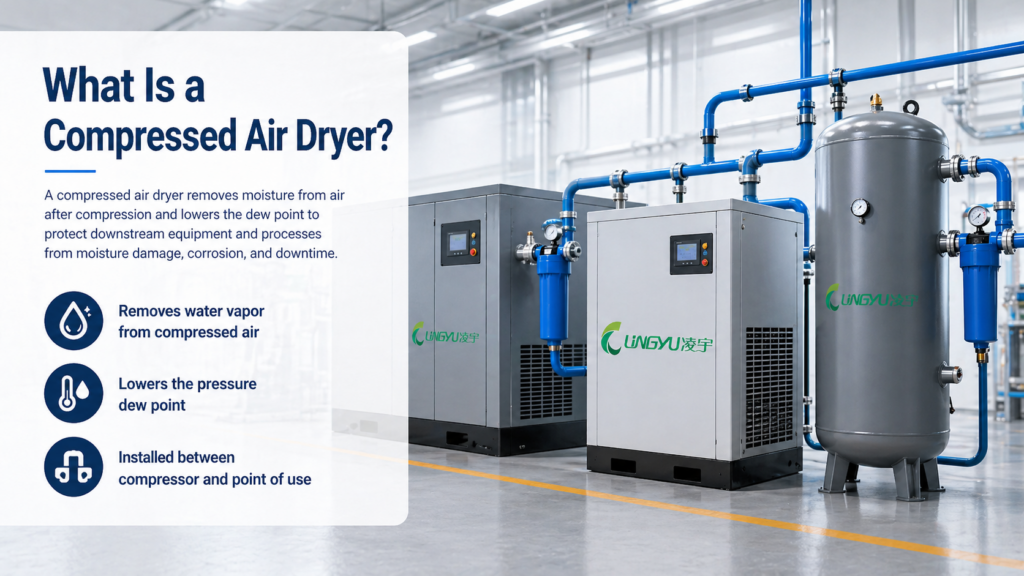

O Que É um Secador de Ar Comprimido?
Um secador de ar comprimido é um equipamento instalado em um sistema de ar comprimido para remover a umidade após a compressão.
Normalmente, ele é instalado:
- Após o compressor;
- Antes do ponto de utilização.
Em muitos sistemas, o secador trabalha em conjunto com:
- Filtros;
- Separadores de água;
- Reservatórios de ar;
- Drenos automáticos.
A principal função do secador é reduzir o ponto de orvalho sob pressão (Pressure Dew Point – PDP).
O ponto de orvalho sob pressão representa a temperatura na qual o vapor de água começa a se condensar dentro do sistema pressurizado.
Quanto menor o ponto de orvalho, mais seco será o ar comprimido.

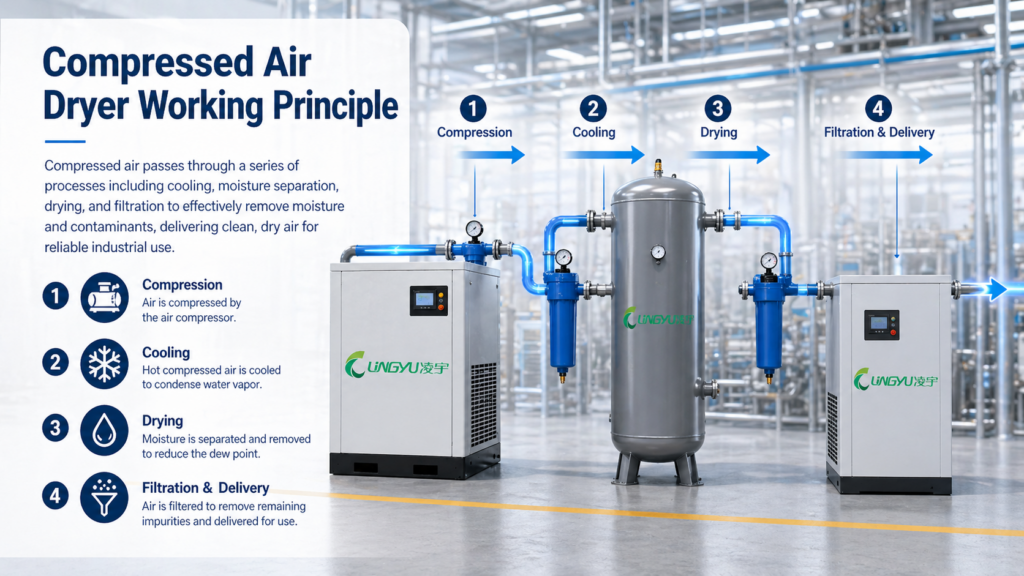

Princípio de Funcionamento do Secador de Ar Comprimido
O princípio básico de funcionamento é simples:
Remover a umidade do ar comprimido antes que ela cause danos aos equipamentos ou interfira nos processos produtivos.
Embora os métodos variem conforme o tipo de secador, todos têm o mesmo objetivo: separar ou eliminar o vapor de água para produzir um ar significativamente mais seco.

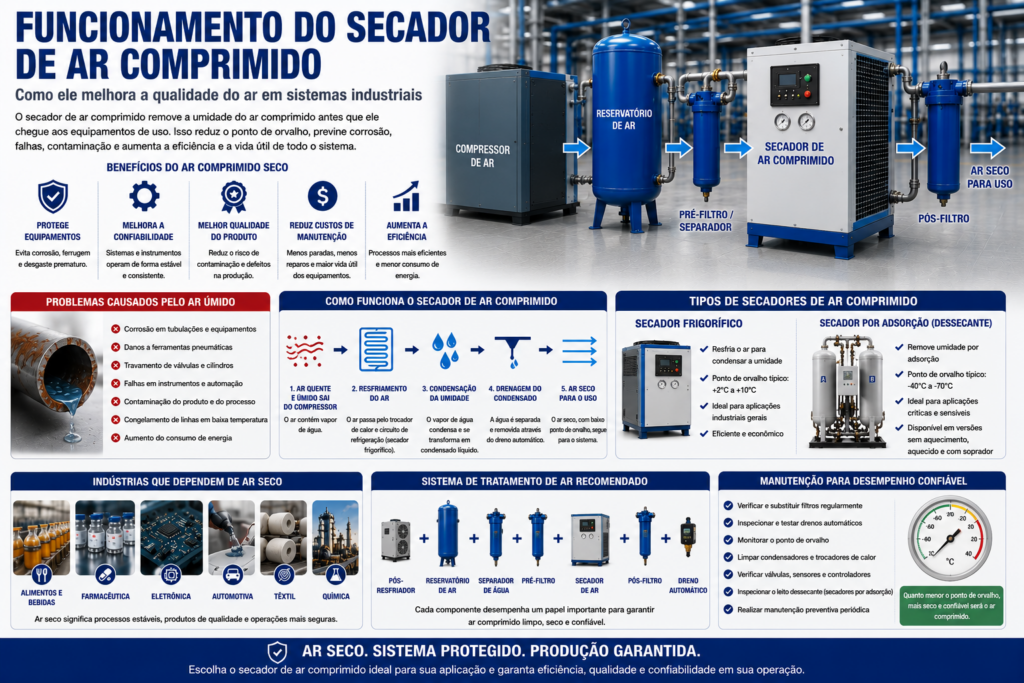

Em um sistema típico, o processo ocorre da seguinte forma:
- O compressor aspira o ar atmosférico e o comprime;
- O ar quente passa por um pós-resfriador ou reservatório, onde parte da umidade se condensa;
- O ar entra no secador;
- O secador remove a umidade remanescente de forma muito mais eficiente;
- O ar seco segue para filtros e equipamentos consumidores.

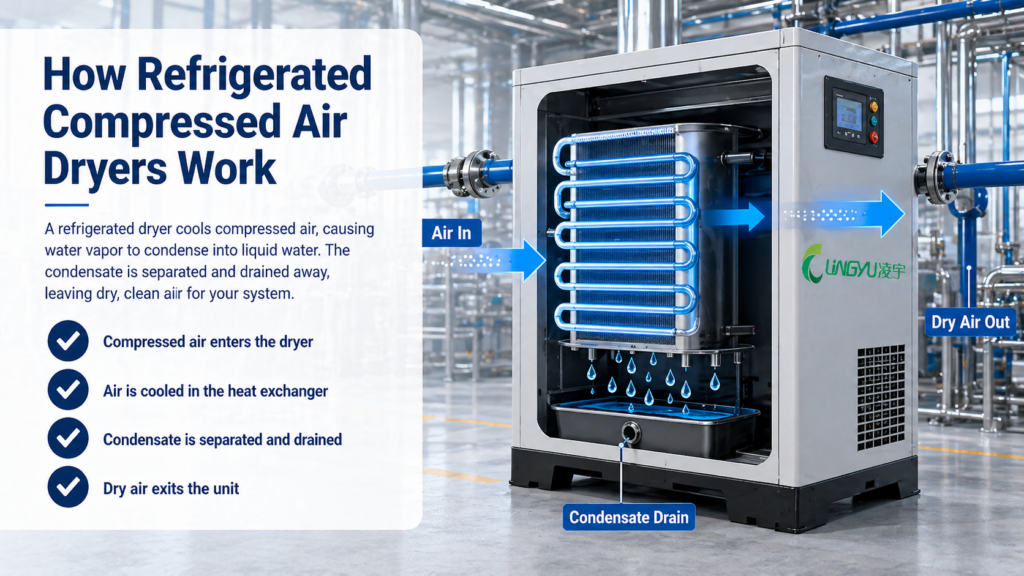

Como Funciona um Secador Frigorífico de Ar Comprimido
O secador frigorífico funciona resfriando o ar comprimido até uma temperatura suficientemente baixa para condensar o vapor de água.
Normalmente, o ponto de orvalho obtido fica entre:
+2°C e +10°C
O processo ocorre da seguinte forma:
- O ar comprimido quente entra no secador;
- Passa por um trocador de calor e pelo circuito frigorífico;
- A temperatura diminui;
- O vapor de água se transforma em condensado líquido;
- O condensado é separado;
- A água é drenada automaticamente;
- O ar seco sai do equipamento.
Principais Aplicações
Os secadores frigoríficos são amplamente utilizados em:
- Indústrias de manufatura;
- Oficinas mecânicas;
- Linhas de embalagem;
- Sistemas pneumáticos gerais.
Principais Vantagens
- Baixo custo operacional;
- Alta confiabilidade;
- Fácil manutenção;
- Excelente relação custo-benefício.

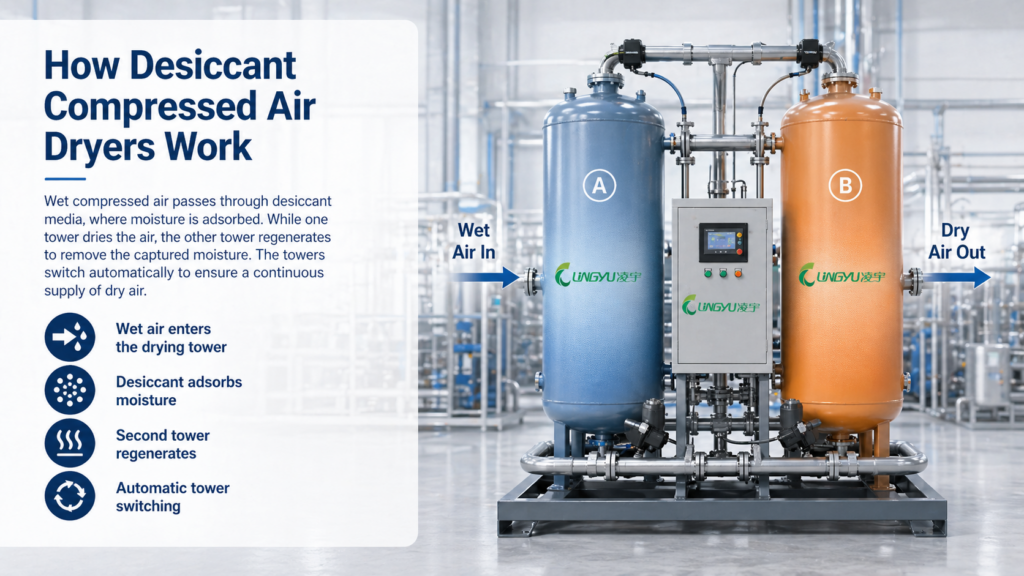

Como Funciona um Secador por Adsorção
Os secadores por adsorção removem a umidade através de um processo físico conhecido como adsorção.
Nesse sistema, o ar comprimido passa por um leito preenchido com materiais dessecantes, como:
- Alumina ativada;
- Sílica gel;
- Peneira molecular.
Esses materiais capturam as moléculas de água presentes no ar.
Estrutura de Duas Torres
A maioria dos secadores por adsorção utiliza duas torres:
- Uma torre realiza a secagem;
- A outra realiza a regeneração do dessecante.
Após um determinado período, as torres alternam suas funções automaticamente.
Ciclo de Operação
- O ar úmido entra na torre em serviço;
- O dessecante adsorve o vapor de água;
- O ar seco sai para o sistema;
- A segunda torre é regenerada;
- As torres alternam automaticamente.
Esses secadores podem atingir pontos de orvalho extremamente baixos, como:
- -40°C;
- -70°C;
- Ou até inferiores.
Aplicações Típicas
- Eletrônicos;
- Indústria farmacêutica;
- Laboratórios;
- Instrumentação de precisão;
- Fabricação de alta tecnologia;
- Instalações em regiões frias.
Principais Métodos de Regeneração em Secadores por Adsorção
Para compreender completamente o funcionamento dos secadores por adsorção, é importante conhecer os principais métodos de regeneração.
Secador Heatless (Sem Aquecimento)
Utiliza uma parte do próprio ar comprimido seco para regenerar o dessecante saturado.
Características
- Estrutura simples;
- Alta confiabilidade;
- Amplamente utilizado na indústria.
Secador Aquecido (Heated)
Utiliza aquecedores elétricos para melhorar a regeneração do dessecante.
Benefícios
- Menor consumo de ar de purga;
- Melhor eficiência energética;
- Menores perdas operacionais.
Secador com Purga por Soprador (Blower Purge)
Utiliza ar ambiente fornecido por um soprador, geralmente combinado com aquecimento.
Benefícios
- Redução significativa do consumo de ar comprimido;
- Excelente eficiência energética;
- Ideal para sistemas de grande porte.
Cada tecnologia oferece diferentes níveis de investimento inicial, consumo energético e desempenho operacional.
Por Que o Funcionamento do Secador de Ar Comprimido É Tão Importante?
A qualidade do ar comprimido influencia diretamente a produtividade industrial.
O secador não é apenas um acessório do sistema.
Ele é um equipamento crítico para garantir estabilidade operacional.
Benefícios do Ar Comprimido Seco
- Redução da corrosão;
- Melhor desempenho de equipamentos pneumáticos;
- Menor necessidade de manutenção;
- Maior confiabilidade operacional;
- Melhor qualidade dos produtos.
Além disso, componentes como:
- Válvulas;
- Atuadores;
- Cilindros pneumáticos;
- Ferramentas;
- Filtros;
apresentam maior vida útil quando operam com ar seco.

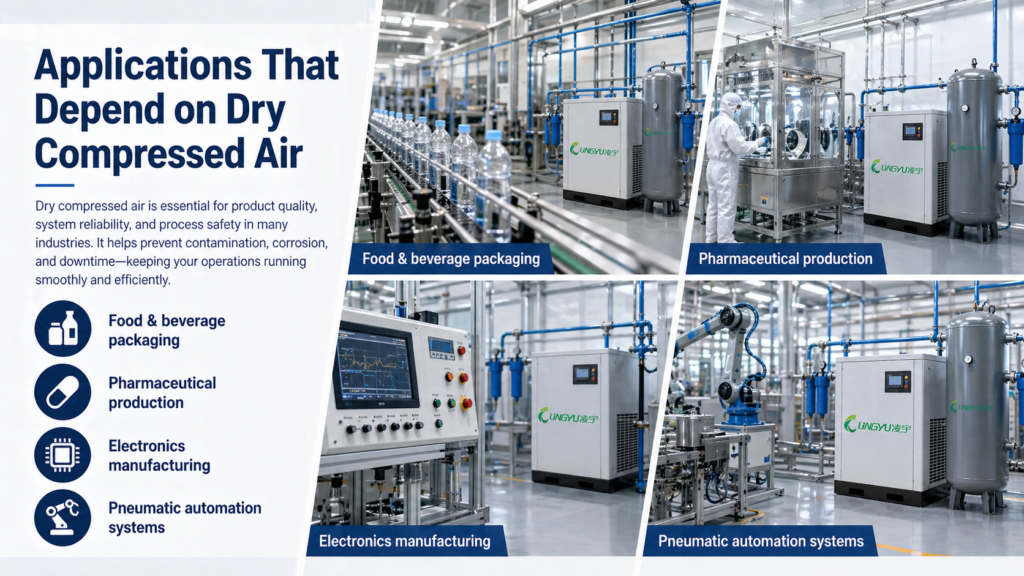

Indústrias que Dependem de Ar Comprimido Seco
Diversos setores dependem da secagem adequada do ar comprimido.
Alimentos e Bebidas
Ajuda a reduzir riscos de contaminação e melhora os processos de embalagem.
Indústria Farmacêutica
Garante conformidade regulatória e estabilidade dos processos.
Eletrônicos
Protege componentes sensíveis contra danos causados pela umidade.
Pintura Automotiva
Evita defeitos superficiais e melhora a qualidade do acabamento.
Processos Químicos
Mantém a precisão operacional e a estabilidade dos instrumentos.
Outros Setores
- Têxtil;
- Equipamentos médicos;
- Instrumentação;
- Automação industrial.
Em todos esses ambientes, a umidade excessiva pode causar desperdícios, falhas e custos elevados.
Como Escolher o Secador de Ar Comprimido Adequado
A seleção correta depende de diversos fatores.
Ponto de Orvalho Necessário
Para aplicações gerais, um secador frigorífico costuma ser suficiente.
Para processos críticos ou ambientes frios, um secador por adsorção geralmente é a melhor opção.
Vazão de Ar
O secador deve ser dimensionado de acordo com a demanda real do sistema.
Temperatura e Pressão de Operação
Temperatura de entrada, pressão de trabalho e condições ambientais influenciam diretamente o desempenho.
Eficiência Energética
Também devem ser avaliados:
- Consumo elétrico;
- Perdas de ar de purga;
- Custos de manutenção.
Equipamentos Complementares em um Sistema de Secagem
O secador funciona melhor quando integrado a um sistema completo de tratamento de ar comprimido.
Os principais componentes incluem:
- Pós-resfriador;
- Reservatório de ar comprimido;
- Separador de água;
- Pré-filtro;
- Secador de ar;
- Pós-filtro;
- Dreno automático.
Importância da Pré-Filtração
O pré-filtro remove:
- Aerossóis de óleo;
- Poeira;
- Água líquida.
Isso protege o secador e aumenta sua vida útil.
O pós-filtro remove partículas residuais antes que o ar alcance os equipamentos finais.

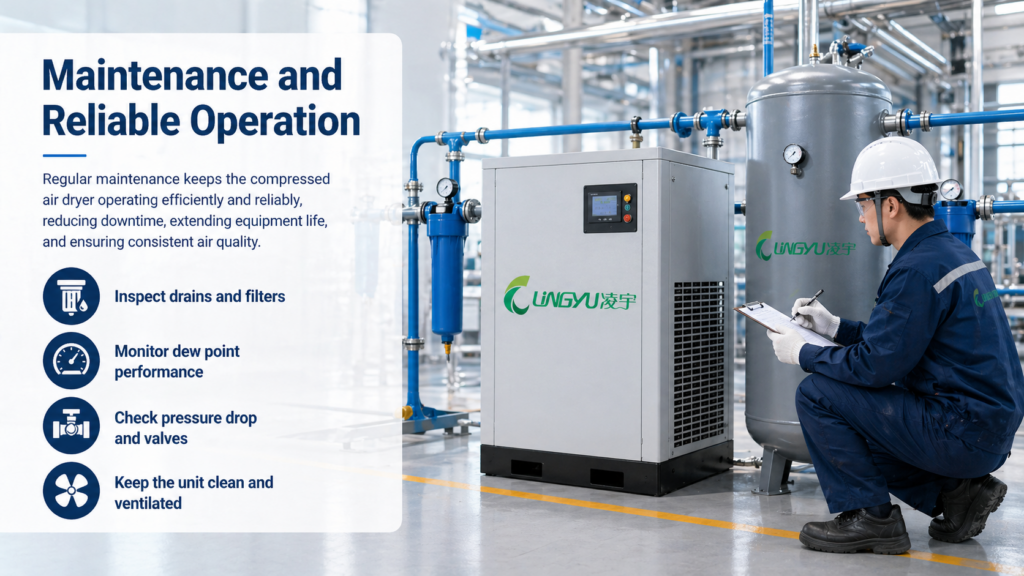

Manutenção e Operação Confiável
Mesmo os melhores secadores exigem manutenção periódica.
As principais atividades incluem:
- Inspeção e substituição de filtros;
- Verificação dos drenos automáticos;
- Monitoramento do ponto de orvalho;
- Inspeção de válvulas e sistemas de controle.
Secadores Frigoríficos
Devem ser verificados:
- Circuito frigorífico;
- Condensador;
- Trocadores de calor.
Secadores por Adsorção
Devem ser inspecionados:
- Leito dessecante;
- Válvulas de comutação;
- Sistema de regeneração.
Uma manutenção adequada reduz falhas inesperadas e mantém o desempenho ao longo do tempo.
Conclusão
O princípio de funcionamento de um secador de ar comprimido baseia-se em um objetivo essencial: remover a umidade do ar comprimido para garantir uma operação segura, eficiente e confiável.
Seja utilizando refrigeração ou adsorção, o secador desempenha um papel fundamental na proteção dos equipamentos, na melhoria da qualidade dos produtos e na redução de paradas não programadas.
Para usuários industriais, escolher o secador correto é um passo importante para alcançar melhor qualidade do ar, maior estabilidade produtiva e menor custo operacional.
Um sistema de secagem bem projetado garante desempenho de longo prazo e assegura que o ar comprimido continue sendo uma utilidade confiável e valiosa em toda a planta industrial.
