Um sistema de ar comprimido frequentemente precisa realizar três funções diferentes antes que o ar chegue ao ponto de uso: filtragem, controle de umidade e regulagem de pressão. Essas funções às vezes são descritas em conjunto como um “filtro, secador e regulador de ar comprimido”, mas em sistemas industriais elas não estão necessariamente integradas em um único dispositivo compacto.
Uma abordagem mais precisa é tratar filtro, secador e regulador como componentes separados, porém coordenados. Cada um resolve um problema diferente de qualidade do ar ou de operação, e a configuração correta depende do compressor, ponto de orvalho sob pressão necessário, limites de contaminantes, vazão e pressão exigida no ponto de uso.

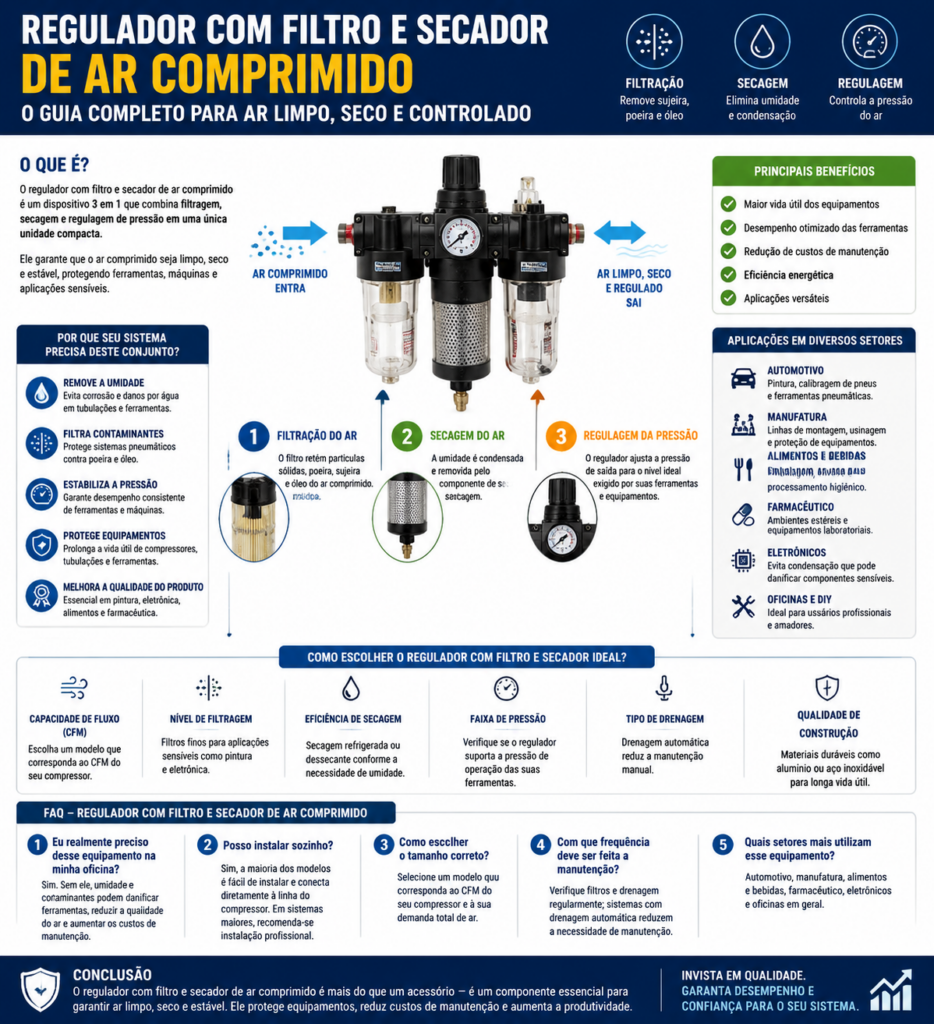

O Que É um Filtro, Secador e Regulador de Ar Comprimido?
O termo filtro, secador e regulador de ar comprimido geralmente se refere a uma configuração de tratamento de ar que realiza três funções:
- Filtro: remove partículas especificadas, aerossóis de óleo e outros contaminantes de acordo com o grau de filtragem.
- Secador: reduz o vapor de água para atingir o ponto de orvalho sob pressão necessário.
- Regulador: reduz e controla a pressão do ar a jusante para equipamentos ou processos.
Em pequenos sistemas pneumáticos, algumas dessas funções podem estar instaladas próximas umas das outras. Em instalações industriais maiores, entretanto, o secador normalmente é um equipamento separado, enquanto filtros e reguladores de pressão são posicionados conforme os requisitos do sistema.
Compreender essas diferenças é importante porque um filtro não substitui um secador, e um regulador de pressão não corrige um tratamento inadequado da umidade.
Por Que o Ar Comprimido Precisa de Várias Etapas de Tratamento?
O ar atmosférico contém umidade e contaminantes suspensos. Dependendo do tipo de compressor e das condições do sistema, o ar comprimido também pode conter aerossóis de óleo, partículas de desgaste, ferrugem e outros contaminantes.
À medida que o ar comprimido quente esfria, o vapor de água pode se condensar em líquido.
Sem tratamento adequado, esses contaminantes podem contribuir para corrosão, problemas em válvulas e cilindros pneumáticos, bloqueio de passagens, contaminação de processos e redução da vida útil dos equipamentos.
Um sistema completo de tratamento deve, portanto, responder a três perguntas separadas:
- Quão seco o ar precisa estar?
- Quão limpo o ar precisa estar?
- Qual pressão o equipamento no ponto de uso exige?
As respostas determinam a tecnologia do secador, os graus de filtragem e a configuração dos reguladores.
Como Funcionam os Três Componentes
1. Filtro de Ar Comprimido
Um filtro de ar comprimido remove contaminantes especificados do fluxo de ar.
Diferentes graus de filtragem são projetados para finalidades diferentes. Um filtro grosso ou pré-filtro não equivale a um filtro de alta eficiência para remoção de óleo, e um filtro de carvão ativado desempenha uma função diferente da de um filtro de partículas.
A linha de filtros de precisão para ar comprimido da Lingyu inclui vários graus de filtragem:
| Grau do Filtro | Classificação de Partículas | Óleo Residual |
|---|---|---|
| AO | ≤1,0 μm | ≤3 ppm |
| AA | ≤0,1 μm | ≤0,1 ppm |
| AX | ≤0,01 μm | ≤0,05 ppm |
| ACS | Não especificado como grau de partículas | ≤0,003 ppm |
A combinação correta de filtros depende do compressor, tecnologia do secador, processo a jusante e qualidade final do ar necessária.
2. Secador de Ar Comprimido
Um secador trata o vapor de água.
Duas das principais abordagens industriais são a secagem refrigerada e a secagem por adsorção.
Um secador de ar refrigerado resfria o ar comprimido para que o vapor de água se condense. O líquido é então separado e drenado.
Um secador de ar por adsorção faz o ar comprimido passar por um leito de dessecante, no qual o vapor de água é adsorvido na superfície do material. Essa tecnologia é utilizada quando é necessário um ponto de orvalho sob pressão substancialmente mais baixo.
3. Regulador de Pressão
Um regulador de pressão controla a pressão a jusante.
Por exemplo, o sistema principal de distribuição de ar comprimido pode operar a uma pressão maior do que a necessária para determinada ferramenta pneumática ou processo. O regulador reduz essa pressão até um nível adequado a jusante.
A regulagem deve ser realizada o mais próximo possível do requisito específico de pressão, mantendo pressão e vazão suficientes a montante.
Um regulador não seca nem filtra o ar, a menos que essas funções sejam fornecidas por componentes separados.
Sequência Típica de Tratamento de Ar Comprimido
Não existe uma única configuração adequada para todas as instalações, mas um arranjo industrial simplificado pode ser:
compressor → pós-resfriador → separador/reservatório → pré-filtragem → secador → filtragem a jusante → distribuição → regulagem de pressão → ponto de uso
A sequência exata depende da tecnologia do secador e da qualidade do ar necessária.
Por exemplo, secadores por adsorção podem exigir filtragem específica a montante para proteger o dessecante contra óleo e outros contaminantes.
Filtros a jusante também podem ser necessários para controlar partículas ou outros contaminantes conforme a especificação final.
Por Que um Filtro Não Pode Substituir um Secador de Ar
Um filtro convencional de ar comprimido pode remover gotículas líquidas, partículas ou aerossóis de óleo de acordo com seu projeto, mas não remove o vapor de água da mesma forma que um secador.
Essa diferença se torna importante depois que o ar comprimido deixa o filtro.
Se ainda houver vapor de água no ar e a temperatura a jusante cair abaixo de seu ponto de orvalho sob pressão, pode ocorrer nova condensação de água líquida.
Um secador controla esse risco reduzindo o teor de vapor de água do ar comprimido.
Secagem Refrigerada para Ar Industrial Geral
Um secador de ar refrigerado remove a umidade por meio de resfriamento e condensação.
Para os secadores refrigerados convencionais AH resfriados a ar e WH resfriados a água da Lingyu, o ponto de orvalho sob pressão especificado é de 2–10 °C sob condições nominais.
Os parâmetros operacionais típicos AH/WH incluem:
| Parâmetro | Especificação |
| Pressão nominal de entrada | 0,7 MPa |
| Pressão de operação | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 50 °C |
| Temperatura máxima de entrada | ≤80 °C |
| Ponto de orvalho sob pressão | 2–10 °C |
| Temperatura ambiente nominal | 32 °C |
| Faixa de temperatura ambiente | 2–45 °C |
| Perda de pressão | ≤0,025 MPa |
Esse nível de secagem é adequado para muitas aplicações de manufatura geral e sistemas pneumáticos internos.
Entretanto, se o sistema a jusante estiver exposto a temperaturas inferiores ao PDP fornecido, pode ocorrer condensação adicional.
Secagem por Adsorção para Pontos de Orvalho Mais Baixos
Quando é necessário ar comprimido significativamente mais seco, um secador por adsorção pode ser mais adequado.
Por exemplo, a tecnologia CH sem calor da Lingyu especifica um ponto de orvalho sob pressão de −50 °C a −20 °C, com consumo de ar de regeneração de 8–14% sob as condições operacionais especificadas.
A tecnologia CH com regeneração aquecida fornece a mesma faixa especificada de PDP, reduzindo o consumo de ar de regeneração para 4–8% por meio da introdução de calor externo.
A tecnologia correta deve, portanto, ser selecionada a partir do PDP necessário e das condições operacionais ao longo do ciclo de vida, em vez de presumir que a secagem refrigerada ou por adsorção seja universalmente melhor.
Onde o Regulador de Pressão Deve Ser Instalado?
A regulagem de pressão normalmente é mais eficaz quando corresponde ao requisito real a jusante.
Se várias máquinas exigirem pressões diferentes, regular toda a fábrica para uma única pressão de uso pode não ser prático.
Em vez disso, o sistema principal de distribuição pode fornecer pressão adequada, enquanto ramais individuais ou pontos de uso regulam a pressão para equipamentos específicos.
O regulador também deve ser dimensionado para a vazão necessária. Um regulador subdimensionado pode gerar perda excessiva de pressão durante períodos de alta demanda.
A Perda de Pressão Deve Ser Considerada em Todo o Sistema
Todo componente de tratamento cria alguma resistência ao fluxo de ar.
A perda total de pressão pode incluir perdas através de:
filtros + secador + regulador + válvulas + conexões + tubulações
Se essas perdas se tornarem excessivas, o compressor pode precisar operar com uma pressão de descarga mais elevada para manter pressão adequada no ponto de uso.
Isso pode aumentar o consumo de energia do sistema.
Por esse motivo, os componentes de tratamento não devem ser selecionados simplesmente pela maior eficiência possível de filtragem ou pelo menor tamanho físico. A capacidade de vazão e a perda de pressão também devem ser consideradas.
Como Selecionar o Filtro Correto
A seleção do filtro começa pelo requisito final de qualidade do ar.
Proteção Geral de Equipamentos
Para aplicações pneumáticas gerais, o objetivo pode ser principalmente remover partículas maiores, contaminação líquida e aerossóis de óleo para proteger os equipamentos a jusante.
Processos de Produção Sensíveis
Eletrônica, revestimento, instrumentação e outros processos sensíveis podem exigir controle mais rigoroso de contaminação.
Aplicações Sensíveis a Óleo
Quando os limites de óleo residual são especialmente rigorosos, pode ser apropriado utilizar tratamento adicional de alta eficiência ou com carvão ativado.
A configuração final deve ser baseada nos limites especificados de partículas e óleo, e não na suposição de que toda aplicação precisa de todos os graus de filtragem.
Como Selecionar o Secador Correto
Ponto de Orvalho Sob Pressão Necessário
Esse é um dos critérios mais importantes.
Se aproximadamente 2–10 °C PDP atender ao requisito, a secagem refrigerada convencional pode ser adequada.
Se for necessário um PDP muito mais baixo, a secagem por adsorção deve ser avaliada.
Vazão Máxima
O secador deve atender à vazão máxima que passa por ele, e não apenas ao consumo médio.
Temperatura de Entrada
Uma temperatura de entrada mais elevada aumenta a carga térmica e de umidade.
Pressão de Operação
A capacidade do secador varia com a pressão, portanto as condições reais de operação devem ser consideradas.
Condições Ambientais
Para secadores refrigerados a ar, temperatura ambiente e ventilação afetam o desempenho do condensador.
Para secadores resfriados a água, devem ser consideradas temperatura, pressão, vazão e qualidade da água de resfriamento.
Como Selecionar o Regulador Correto
Um regulador de pressão deve ser selecionado de acordo com:
- Pressão de entrada e saída necessária
- Vazão máxima
- Perda de pressão aceitável
- Tamanho da conexão
- Estabilidade de controle necessária
- Requisitos dos equipamentos a jusante
Selecionar um regulador apenas pelo diâmetro da tubulação pode resultar em estabilidade inadequada de pressão se suas características reais de vazão forem insuficientes.
Aplicações Automotivas
Na indústria automotiva e na manufatura geral, o ar comprimido pode operar ferramentas pneumáticas, cilindros, equipamentos de montagem e sistemas de pintura.
Diferentes pontos de uso podem exigir diferentes níveis de tratamento.
Uma chave pneumática pode tolerar condições de qualidade do ar que seriam inadequadas para um processo de revestimento de precisão.
Para pintura, o controle da umidade deve, portanto, ser combinado com filtragem adequada de óleo e partículas conforme o requisito de acabamento.
Eletrônica e Fabricação de Precisão
Na fabricação de eletrônicos e de precisão, o ar comprimido pode atender equipamentos pneumáticos, automação e processos produtivos.
Umidade, óleo e partículas podem ter efeitos diferentes dependendo de como o ar comprimido interage com o processo.
Quando a aplicação exige um ponto de orvalho sob pressão substancialmente inferior à capacidade da secagem refrigerada, deve-se considerar a tecnologia por adsorção, em vez de simplesmente adicionar filtragem mais fina.
Aplicações de Alimentos e Bebidas
Na produção de alimentos e bebidas, o ar comprimido pode atender embalagem, transporte, equipamentos pneumáticos e operações de processamento.
Uma configuração com filtro, secador e regulador não deve ser automaticamente considerada capaz de produzir ar comprimido adequado para contato com alimentos.
Os limites necessários de umidade, partículas, óleo e contaminação microbiológica dependem de como o ar é utilizado e de haver ou não contato com produtos ou superfícies em contato com produtos.
Os equipamentos de tratamento devem ser selecionados conforme os requisitos específicos do processo.
Manutenção de Filtros, Secadores e Reguladores
A manutenção deve ser baseada no componente real, ambiente de operação, nível de contaminação, horas de funcionamento e requisitos do fabricante, e não em um único intervalo universal.
Para filtros, monitore a pressão diferencial e a condição dos elementos e verifique o funcionamento dos drenos automáticos.
Para secadores refrigerados, inspecione limpeza do condensador, drenos, desempenho da refrigeração, trocadores de calor e componentes elétricos.
Para secadores por adsorção, monitore condição do dessecante, válvulas, sistemas de purga ou regeneração, silenciadores, controles e desempenho do ponto de orvalho sob pressão.
Para reguladores, verifique estabilidade da pressão, vazamentos, comportamento do ajuste e contaminação.
Erros Comuns de Seleção
Escolher Tudo Apenas pelo CFM do Compressor
A vazão nominal do compressor é apenas um dos parâmetros.
Temperatura, pressão, PDP necessário, limites de contaminação e perda de pressão também afetam a seleção dos equipamentos.
Presumir que um Filtro Remove Vapor de Água
Um filtro pode remover gotículas de água líquida conforme seu projeto, mas o vapor de água exige secagem.
Presumir que um Secador Remove Todos os Contaminantes
Secadores tratam principalmente da umidade. Os requisitos de partículas e óleo devem ser atendidos por meio de filtragem adequada.
Usar Filtragem Excessivamente Fina sem Necessidade
Mais etapas de filtragem podem aumentar o custo e a perda de pressão.
Os graus de filtragem devem ser selecionados de acordo com a especificação real de qualidade final do ar.
Regular a Pressão Muito Cedo
Reduzir desnecessariamente a pressão antes de um longo trecho de distribuição pode deixar pressão insuficiente nos equipamentos a jusante durante períodos de vazão máxima.
A estratégia de controle de pressão deve considerar todo o sistema de distribuição.
Perguntas Frequentes
Preciso de Filtro, Secador e Regulador?
Nem toda aplicação de ar comprimido exige exatamente a mesma configuração.
A necessidade de cada componente depende do nível de umidade exigido, limites de contaminação e pressão no ponto de uso.
Muitos sistemas industriais utilizam as três funções, mas elas podem estar distribuídas pelo sistema, em vez de integradas em uma única unidade.
O Filtro Deve Ficar Antes ou Depois do Secador?
Depende do secador e do requisito de filtragem.
A filtragem a montante pode proteger o secador contra contaminantes, enquanto a filtragem a jusante pode controlar partículas, óleo ou outros contaminantes antes que o ar chegue ao processo.
Siga a sequência de tratamento especificada para o secador selecionado e a qualidade final de ar necessária.
Um Secador Refrigerado Remove Óleo?
Sua principal função é remover umidade por meio de resfriamento e condensação.
Quando os limites de óleo residual precisam ser controlados, deve-se utilizar filtragem adequada.
Qual Ponto de Orvalho Sob Pressão Devo Escolher?
Escolha um PDP que evite condensação indesejada a jusante e atenda ao requisito do processo.
Ar geral de fábrica em ambiente interno pode ser adequadamente atendido por secagem refrigerada, enquanto ambientes sujeitos a congelamento ou processos sensíveis à umidade podem exigir secagem por adsorção.
Um Regulador Pode Reduzir o Consumo de Energia?
Reduzir uma pressão de uso desnecessariamente alta pode ajudar a diminuir o consumo de ar comprimido em algumas aplicações.
Entretanto, um regulador não deve ser instalado com a suposição de que reduzirá automaticamente a carga do compressor. O efeito depende da demanda, vazamentos, estratégia de controle e do sistema completo de compressores.
Um Dreno Automático É Importante?
Sim. Filtros, separadores e secadores refrigerados podem acumular condensado que precisa ser descarregado de forma confiável.
Um dreno bloqueado pode permitir que o líquido acumulado siga para jusante, enquanto um dreno que permanece aberto pode desperdiçar ar comprimido.
Monte o Sistema de Tratamento a Partir da Qualidade de Ar Necessária
Um sistema de filtro, secador e regulador de ar comprimido é melhor compreendido como uma combinação de três funções de tratamento, e não como um dispositivo universal tudo-em-um.
O filtro controla partículas especificadas e contaminação por óleo. O secador controla vapor de água e ponto de orvalho sob pressão. O regulador controla a pressão fornecida aos equipamentos a jusante.
Para sistemas industriais, o processo de seleção mais confiável é:
definir a qualidade de ar necessária → estabelecer o ponto de orvalho sob pressão → determinar a vazão máxima → selecionar a tecnologia do secador → especificar a filtragem → avaliar a perda de pressão → regular a pressão para o ponto de uso
Tratar esses componentes como um sistema coordenado ajuda a evitar tanto tratamento insuficiente quanto equipamentos desnecessários.
