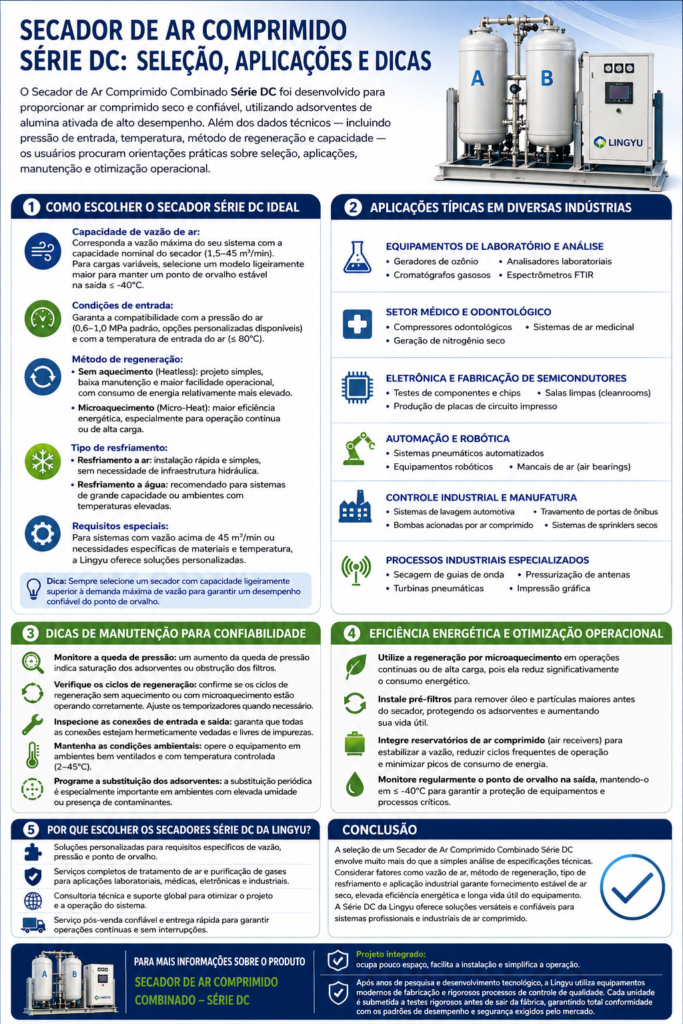

O Secador Combinado de Ar Comprimido Série DC foi desenvolvido para sistemas de ar comprimido que exigem resfriamento eficiente e remoção profunda de umidade em uma unidade integrada de tratamento.
Em vez de depender de um único método de secagem, a Série DC combina um secador de ar por refrigeração Série AH com um secador por adsorção regenerativo Série CH. Essa configuração integrada permite que o sistema remova primeiro grande parte da umidade por meio de refrigeração e condensação e, em seguida, utilize secagem por adsorção para atingir um ponto de orvalho sob pressão de saída de ≤−40 °C.
Para usuários que procuram uma solução compacta para ar comprimido com baixo ponto de orvalho, o Secador Combinado de Ar Comprimido Série DC está disponível em capacidades padrão de até 45 m³/min, com configurações personalizadas para sistemas maiores ou requisitos especiais.
Como Funciona o Secador Combinado Série DC?
A Série DC combina secagem por refrigeração e secagem por adsorção em um único sistema coordenado.
Etapa de Secagem por Refrigeração
O ar comprimido passa primeiro pela etapa de secagem por refrigeração, onde sua temperatura é reduzida.
À medida que o ar esfria, o vapor de água condensa em forma líquida, podendo então ser separado e descarregado.
Etapa de Secagem por Adsorção
O ar comprimido pré-seco entra em seguida na etapa de adsorção.
A alumina ativada remove o vapor de água restante, permitindo que o sistema alcance um ponto de orvalho sob pressão significativamente mais baixo do que um secador por refrigeração convencional isolado.
Opções de Regeneração
Dependendo da configuração selecionada, a seção de adsorção pode utilizar:
- Regeneração sem calor
- Regeneração aquecida com purga
Opções de Resfriamento
A seção de refrigeração também pode ser configurada como:
- Resfriada a ar
- Resfriada a água
Essa flexibilidade permite adaptar a Série DC a diferentes ambientes de instalação, padrões operacionais e requisitos energéticos.
Condições Operacionais da Série DC
As condições operacionais padrão incluem:
| Parâmetro | Especificação |
|---|---|
| Meio aplicável | Ar comprimido / ar não corrosivo |
| Pressão nominal de entrada | 0,7 MPa |
| Faixa de pressão de operação | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 50 °C |
| Temperatura máxima de entrada | ≤80 °C |
| Método de regeneração | Regeneração sem calor / regeneração aquecida com purga |
| Método de resfriamento | Resfriado a ar / resfriado a água |
| Ponto de orvalho sob pressão na saída | ≤−40 °C |
| Dessecante | Alumina ativada |
| Temperatura ambiente nominal | 35 °C |
| Faixa de temperatura ambiente de operação | 2–45 °C |
| Vazão máxima padrão | 45 m³/min |
Para vazões acima de 45 m³/min ou projetos que envolvam materiais, temperaturas, pressões ou outros requisitos técnicos especiais, deve ser considerada uma solução personalizada de engenharia.
Por Que Combinar Secagem por Refrigeração e por Adsorção?
Um secador combinado é útil porque as duas etapas de secagem desempenham funções diferentes.
A seção refrigerada trata a carga inicial de umidade resfriando o ar comprimido e removendo a água condensada.
Isso reduz a quantidade de vapor de água que precisa ser tratada pela etapa de adsorção.
A etapa de adsorção remove então a umidade residual em fase de vapor para atingir um ponto de orvalho sob pressão muito mais baixo.
Essa configuração pode oferecer diversas vantagens práticas:
- Menor carga de umidade sobre o dessecante
- Desempenho estável de baixo ponto de orvalho
- Integração mais compacta do sistema
- Instalação simplificada em comparação com equipamentos montados separadamente
- Melhor coordenação entre as etapas de refrigeração e adsorção
- Maior proteção dos equipamentos a jusante
Para usuários que avaliam diferentes tecnologias de tratamento, a linha mais ampla de produtos para secagem de ar comprimido da Lingyu inclui configurações refrigeradas, por adsorção, combinadas e outras soluções especializadas.
Como Selecionar o Secador Série DC Correto?
A seleção do modelo correto da Série DC exige mais do que simplesmente compatibilizar a capacidade do compressor.
Determine a Vazão Real
O secador deve ser selecionado de acordo com a vazão máxima de ar comprimido esperada durante a operação normal.
As configurações padrão da Série DC estão disponíveis até 45 m³/min.
Uma margem razoável de projeto pode ajudar a acomodar variações de demanda de curto prazo, mas o superdimensionamento excessivo é desnecessário e pode aumentar o custo do equipamento.
O modelo mais adequado deve, portanto, considerar a demanda real de pico, variação esperada de carga, pressão e temperatura.
Verifique a Pressão de Entrada
A pressão nominal de entrada é de 0,7 MPa, com uma faixa padrão de operação de 0,6–1,0 MPa.
Como a capacidade do secador varia conforme a pressão de operação, sistemas que funcionam fora das condições nominais devem ser avaliados antes da seleção final.
Observe a Temperatura de Entrada
A Série DC possui temperatura nominal de entrada de 50 °C, com temperatura máxima permitida de 80 °C.
Temperaturas de entrada mais elevadas aumentam tanto a carga térmica quanto a carga de umidade.
Por isso, a etapa refrigerada desempenha um papel importante no resfriamento do ar comprimido antes da secagem por adsorção.
Confirme o Ponto de Orvalho Necessário
A Série DC foi desenvolvida para fornecer ponto de orvalho sob pressão de saída de ≤−40 °C.
Esse nível de secura pode ser útil quando a umidade interfere em processos de produção, equipamentos pneumáticos, instrumentação ou qualidade do produto.
Se o processo a jusante exigir apenas um ponto de orvalho moderado, um secador de ar por refrigeração independente pode ser suficiente e oferecer uma solução mais simples.
Regeneração sem Calor vs. Regeneração Aquecida com Purga
Uma das principais decisões na seleção da Série DC é o método de regeneração utilizado na seção de adsorção.
Regeneração sem Calor
A regeneração sem calor utiliza parte do ar comprimido seco para regenerar o dessecante.
Suas principais vantagens são a simplicidade estrutural e a manutenção direta, pois não há aquecedor de regeneração.
Pode ser uma escolha adequada quando:
- A simplicidade é importante
- Os recursos de manutenção são limitados
- A demanda de ar comprimido é moderada
- O consumo de ar de purga é aceitável
Regeneração Aquecida com Purga
A regeneração aquecida com purga utiliza calor externo durante a regeneração, reduzindo a quantidade de ar comprimido seco necessária em comparação com um ciclo convencional sem calor.
Pode ser mais apropriada quando:
- O secador opera continuamente
- O ar comprimido possui custo relativamente elevado
- A capacidade do sistema é maior
- A redução do consumo de ar de purga é um objetivo operacional importante
A escolha correta deve ser baseada no custo operacional total, e não apenas no preço inicial do equipamento.
Configuração Resfriada a Ar vs. Resfriada a Água
A etapa de refrigeração também pode ser selecionada de acordo com as condições do local.
Configuração Resfriada a Ar
Os sistemas resfriados a ar rejeitam calor diretamente para o ar ambiente.
Em geral, são mais simples de instalar porque não exigem circuito de água de resfriamento.
As configurações resfriadas a ar são frequentemente adequadas quando:
- Água de resfriamento não está disponível
- A simplicidade de instalação é importante
- A temperatura ambiente pode ser controlada adequadamente
- Há ventilação suficiente
Configuração Resfriada a Água
Os sistemas resfriados a água transferem o calor da refrigeração por meio de um circuito de água.
Podem ser úteis quando as condições ambientais tornam o resfriamento a ar menos prático ou quando a instalação já possui infraestrutura adequada de água de resfriamento.
Antes de selecionar o resfriamento a água, devem ser considerados:
- Temperatura da água
- Qualidade da água
- Pressão
- Vazão disponível
- Requisitos de manutenção
Projeto Integrado e Compacto
Uma das vantagens práticas da Série DC é sua estrutura integrada.
Em vez de instalar um secador por refrigeração, um secador por adsorção e os componentes associados como unidades completamente separadas, o projeto combinado integra as principais funções de secagem em uma disposição mais compacta.
Isso pode ajudar a reduzir:
- Área ocupada pela instalação
- Tubulação de interligação
- Complexidade de instalação
- Tempo de montagem no local
- Necessidade de coordenação entre etapas individuais de secagem
O secador combinado padrão também é equipado com um filtro intermediário, podendo ser utilizada filtragem intermediária adicional quando exigida pela aplicação.
Aplicações Industriais Típicas
A Série DC é adequada para setores nos quais um secador por refrigeração isolado não consegue fornecer ar comprimido suficientemente seco.
Eletrônica e Fabricação de Precisão
Processos de produção sensíveis podem ser afetados pela umidade presente no ar comprimido.
Na fabricação de eletrônicos e de precisão, o ar com baixo ponto de orvalho pode atender ferramentas pneumáticas, sistemas de automação, equipamentos de teste e processos sensíveis à umidade.
Fabricação de Semicondutores e PCBs
O ar comprimido utilizado na fabricação de semicondutores e placas de circuito pode exigir controle rigoroso da umidade e da contaminação.
Nesses ambientes, a secagem combinada pode oferecer um nível adicional de controle de umidade.
Para esse setor, podem ser consultadas as soluções da Lingyu para eletrônicos e semicondutores.
Laboratórios e Sistemas Analíticos
Instrumentos laboratoriais e equipamentos analíticos podem exigir ar seco estável para uma operação precisa.
Em aplicações laboratoriais e analíticas, um baixo ponto de orvalho sob pressão pode atender instrumentação pneumática e processos analíticos sensíveis à umidade.
Aplicações Médicas e Odontológicas
Sistemas de ar comprimido médicos e odontológicos podem exigir qualidade de ar cuidadosamente controlada.
Nessas aplicações, o secador pode fazer parte de um sistema completo de tratamento de ar projetado de acordo com a qualidade final exigida.
Para esse tipo de aplicação, podem ser consultadas as soluções da Lingyu para dispositivos médicos e indústria farmacêutica.
Automotivo e Manufatura Geral
O ar comprimido seco pode ajudar a melhorar a confiabilidade de controles pneumáticos, equipamentos de automação, instrumentos e máquinas de produção.
A Série DC também pode atender aplicações automotivas e de manufatura geral onde é necessário ar com baixo ponto de orvalho.
Por Que a Filtragem Continua Importante?
Mesmo combinando duas tecnologias de secagem, a filtragem continua sendo essencial.
O ar comprimido pode conter:
- Aerossóis de óleo
- Partículas sólidas
- Ferrugem
- Resíduos de desgaste do compressor
- Umidade condensada
- Outros contaminantes
Se esses contaminantes alcançarem o leito de adsorção, podem reduzir o desempenho do dessecante e encurtar sua vida útil.
A filtragem adequada ajuda, portanto, a proteger tanto a seção de refrigeração quanto a seção de adsorção.
Quando for necessário controle adicional da qualidade do ar, um filtro de precisão para ar comprimido adequado pode ser incorporado ao sistema de tratamento.
Dicas de Manutenção para Confiabilidade de Longo Prazo
Um secador integrado simplifica a instalação, mas as duas etapas de secagem continuam exigindo inspeções regulares.
Monitore o Ponto de Orvalho na Saída
O aumento do ponto de orvalho pode indicar problemas na seção de refrigeração, etapa de adsorção, processo de regeneração, vazão, temperatura de entrada ou condição do dessecante.
O acompanhamento de tendências pode ajudar a identificar deterioração antes que a produção seja afetada.
Verifique o Desempenho da Refrigeração
A etapa de refrigeração deve ser monitorada quanto ao resfriamento adequado, separação de condensado, drenagem e estabilidade operacional.
Se a seção refrigerada não remover umidade suficiente, o leito de adsorção receberá uma carga de água muito maior.
Isso pode reduzir os ciclos de adsorção e encurtar a vida útil do dessecante.
Inspecione a Drenagem
A água condensada deve ser removida de maneira eficiente.
Drenos bloqueados ou com funcionamento inadequado podem permitir que umidade líquida siga a jusante e imponha carga desnecessária à etapa de adsorção.
Verifique Filtros Intermediários e Externos
Os elementos filtrantes devem ser inspecionados de acordo com as condições reais de operação.
Um filtro obstruído aumenta a perda de pressão, enquanto um filtro danificado ou saturado pode permitir que contaminantes alcancem o dessecante.
Verifique os Ciclos de Regeneração
Nas configurações sem calor, verifique se a purga e a alternância dos vasos operam corretamente.
Nas configurações com purga aquecida, o aquecimento, a regeneração, a alternância e as respectivas funções de controle devem ser inspecionados durante a manutenção de rotina.
Inspecione a Condição do Dessecante
A alumina ativada pode perder desempenho gradualmente devido à contaminação, desgaste mecânico ou exposição prolongada a condições operacionais desfavoráveis.
O dessecante deve ser avaliado quanto à formação de pó, contaminação e redução do desempenho de secagem, e não substituído apenas com base em um intervalo genérico de calendário.
Como Melhorar a Eficiência Operacional
A eficiência do sistema depende de todo o processo de tratamento do ar comprimido, e não de um único componente.
Mantenha a Etapa Refrigerada em Boas Condições
Remover o máximo possível de umidade antes da adsorção reduz a carga de regeneração.
Mantenha os Filtros Limpos
Perdas excessivas de pressão obrigam o compressor a operar com pressão mais elevada.
Selecione o Método de Regeneração Adequado
A regeneração sem calor prioriza simplicidade, enquanto a regeneração aquecida com purga pode reduzir o consumo de ar comprimido em aplicações adequadas.
Evite Equipamentos Superdimensionados
Um secador corretamente dimensionado normalmente oferece melhor equilíbrio entre investimento e desempenho operacional.
Elimine Vazamentos de Ar Comprimido
A eficiência do secador não compensa a energia desperdiçada por vazamentos em outras partes da planta.
Monitore o Ponto de Orvalho
Dados estáveis do ponto de orvalho fornecem uma indicação antecipada de que o sistema está ou não funcionando conforme esperado.
Quando um Secador Combinado É Melhor do que Equipamentos Separados?
A Série DC pode ser particularmente atraente quando o usuário deseja ar comprimido com baixo ponto de orvalho e prefere uma instalação mais integrada.
Um sistema combinado pode ser apropriado quando:
- O espaço é limitado
- É necessário ponto de orvalho sob pressão de ≤−40 °C
- Uma temperatura elevada de entrada precisa ser controlada
- É preferível simplificar a instalação
- São necessárias pré-secagem por refrigeração e secagem por adsorção
- A instalação deseja etapas de tratamento coordenadas em um único conjunto
Para aplicações nas quais os requisitos do processo, o layout de instalação ou a estratégia de redundância exigem equipamentos completamente independentes, secadores instalados separadamente ainda podem ser preferíveis.
A decisão deve considerar tanto o desempenho do tratamento quanto o projeto geral da planta.
Série DC vs. Série DH
As Séries DC e DH são secadores combinados de ar comprimido, mas utilizam diferentes etapas de adsorção.
A Série DC combina um secador refrigerado AH com um secador por adsorção Série CH e utiliza alumina ativada.
A Série DH combina a etapa de secagem por refrigeração com um secador por adsorção Série HH, utilizando alumina ativada em conjunto com peneira molecular de alto desempenho.
Essa diferença pode ser importante ao comparar a configuração do dessecante e os requisitos do projeto.
Uma Solução Integrada para Ar com Baixo Ponto de Orvalho
O Secador Combinado de Ar Comprimido Série DC integra secagem por refrigeração e adsorção regenerativa em um sistema compacto projetado para atingir ponto de orvalho sob pressão de saída de ≤−40 °C.
Com opções de regeneração sem calor ou aquecida com purga, configurações resfriadas a ar ou a água, adsorção com alumina ativada e capacidades padrão de até 45 m³/min, a série pode ser adaptada a uma ampla variedade de sistemas industriais de ar comprimido.
A seleção correta deve considerar em conjunto a vazão, pressão de entrada, temperatura de entrada, ponto de orvalho desejado, condições de resfriamento, método de regeneração, filtragem e demanda real de produção.
Para capacidades maiores ou requisitos operacionais especiais, entre em contato com a Lingyu informando sua vazão, pressão, temperatura de entrada, ponto de orvalho necessário, condições de resfriamento e método de regeneração preferido.
