O Secador Combinado de Ar Comprimido Série DH foi desenvolvido para sistemas de ar comprimido que exigem desempenho confiável de baixo ponto de orvalho em uma configuração compacta e integrada.
Ele combina um secador de ar por refrigeração Série AH com um secador por adsorção regenerativo Série HH, permitindo que o sistema remova primeiro uma grande parte da umidade por refrigeração e, em seguida, utilize a secagem por adsorção para uma remoção mais profunda de umidade.
O Secador Combinado de Ar Comprimido Série DH está disponível com diferentes configurações de resfriamento e regeneração, sendo adequado para usuários industriais que necessitam de um ponto de orvalho sob pressão de ≤−40 °C e desejam manter a instalação e a integração do sistema relativamente simples.
Como Funciona o Secador Combinado Série DH?
A Série DH utiliza duas etapas de secagem.
Etapa de Secagem por Refrigeração
Na primeira etapa, o ar comprimido entra na seção do secador por refrigeração.
O ar é resfriado para que o vapor de água se condense em umidade líquida, que pode então ser separada e descarregada.
Etapa de Secagem por Adsorção
Após essa etapa de pré-secagem, o ar comprimido entra na seção de adsorção.
O secador por adsorção Série HH utiliza alumina ativada e peneira molecular de alto desempenho para remover o vapor de água restante.
Esse tratamento em duas etapas reduz a carga de umidade que chega ao leito de adsorção e permite ao sistema alcançar um ponto de orvalho sob pressão muito mais baixo do que um secador por refrigeração isolado.
Opções de Regeneração
Dependendo da configuração selecionada, a seção de adsorção pode utilizar:
- Regeneração sem calor
- Regeneração aquecida com purga
Opções de Resfriamento
A seção de refrigeração também pode ser configurada como:
- Resfriada a ar
- Resfriada a água
Isso torna a Série DH adaptável a diferentes layouts de fábrica, condições operacionais e requisitos de ar comprimido.
Condições Operacionais da Série DH
As condições operacionais padrão da Série DH incluem:
| Parâmetro | Especificação |
|---|---|
| Meio aplicável | Ar comprimido / ar não corrosivo |
| Pressão nominal de entrada | 0,7 MPa |
| Faixa de pressão de operação | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 50 °C |
| Temperatura máxima de entrada | ≤80 °C |
| Método de regeneração | Regeneração sem calor / regeneração aquecida com purga |
| Método de resfriamento | Resfriado a ar / resfriado a água |
| Ponto de orvalho sob pressão na saída | ≤−40 °C |
| Dessecante | Alumina ativada + peneira molecular de alto desempenho |
| Temperatura ambiente nominal | 35 °C |
| Faixa de temperatura ambiente de operação | 2–45 °C |
| Vazão máxima padrão | 45 m³/min |
Para vazões acima de 45 m³/min ou aplicações envolvendo materiais, temperaturas, pressões ou outros requisitos técnicos incomuns, deve ser avaliada uma configuração personalizada de engenharia.
Por Que Utilizar um Secador Combinado por Refrigeração e Adsorção?
Um secador combinado permite que as etapas de refrigeração e adsorção compartilhem a carga de remoção de umidade.
A seção refrigerada remove primeiro a maior parte da umidade.
Isso reduz a quantidade de vapor de água que chega à seção de adsorção.
Em seguida, a etapa de adsorção realiza a secagem mais profunda necessária para atingir um ponto de orvalho sob pressão de ≤−40 °C.
Essa configuração pode oferecer diversas vantagens práticas:
- Menor carga de umidade sobre o leito de adsorção
- Desempenho estável de baixo ponto de orvalho
- Layout de equipamento mais compacto
- Instalação simplificada
- Menor quantidade de tubulação de interligação
- Melhor coordenação entre pré-secagem e adsorção
- Maior proteção dos equipamentos a jusante
Para usuários que comparam diferentes tecnologias de secagem, a Lingyu também oferece uma linha mais ampla de produtos para tratamento de ar comprimido para diferentes requisitos de pressão, ponto de orvalho e vazão.

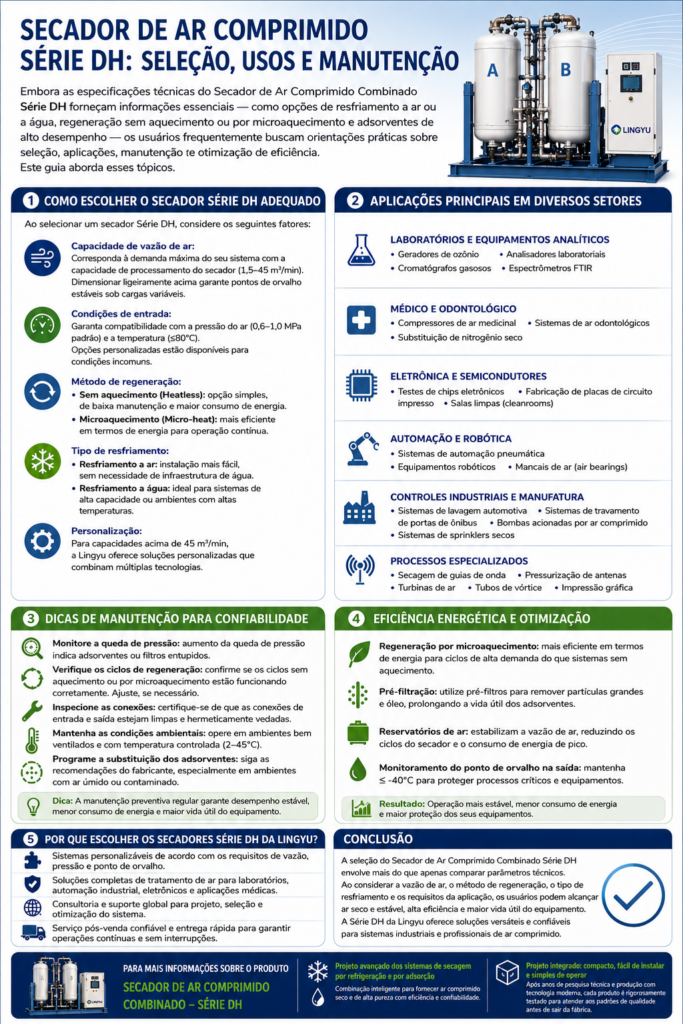

Como Selecionar o Secador Série DH Correto?
A seleção correta deve se basear nas condições reais de operação, e não apenas na capacidade indicada na placa do compressor.
Determine a Vazão de Pico
O secador deve ser dimensionado de acordo com a vazão máxima esperada durante a produção.
As capacidades padrão da Série DH chegam a 45 m³/min.
Uma margem razoável de capacidade pode ajudar a acomodar aumentos de demanda de curto prazo, mas o superdimensionamento excessivo deve ser evitado, pois aumenta o custo do equipamento sem necessariamente melhorar o desempenho do sistema.
Verifique a Pressão de Operação
A pressão nominal padrão de entrada é de 0,7 MPa, com faixa de operação de 0,6–1,0 MPa.
A capacidade real do secador varia conforme a pressão.
Por isso, sistemas que operam significativamente acima ou abaixo da condição nominal devem ser avaliados antes da seleção final do modelo.
Considere a Temperatura de Entrada
A Série DH possui temperatura nominal de entrada de 50 °C e temperatura máxima de entrada de 80 °C.
Temperaturas mais elevadas aumentam tanto a carga térmica quanto a carga de umidade que entra no secador.
A seção refrigerada é, portanto, especialmente importante porque resfria o ar comprimido antes da secagem por adsorção.
Defina o Ponto de Orvalho Sob Pressão Necessário
A Série DH padrão foi desenvolvida para fornecer ponto de orvalho sob pressão de saída de ≤−40 °C.
Esse nível de secura é adequado para processos nos quais a umidade pode interferir em equipamentos pneumáticos, instrumentos, eletrônicos, qualidade da produção ou tratamento de gases a jusante.
Se a aplicação exigir apenas secagem moderada, um secador de ar por refrigeração independente pode ser suficiente.
Regeneração sem Calor vs. Regeneração Aquecida com Purga
O método de regeneração afeta diretamente a simplicidade do sistema e o consumo de ar comprimido.
Regeneração sem Calor
A regeneração sem calor utiliza parte do ar seco produzido para regenerar o dessecante saturado.
Suas principais vantagens são uma estrutura operacional simples e menor quantidade de componentes relacionados ao aquecimento.
Pode ser apropriada quando:
- Manutenção simples é prioridade
- A capacidade do sistema é moderada
- O consumo de ar de purga é aceitável
- É preferido um controle de regeneração simples
Regeneração Aquecida com Purga
A regeneração aquecida com purga utiliza calor externo para ajudar a liberar a umidade do dessecante.
Isso geralmente reduz a quantidade de ar comprimido seco necessária para regeneração em comparação com um processo convencional sem calor.
Pode ser mais adequada para instalações onde:
- O secador opera continuamente
- O custo do ar comprimido é significativo
- A redução do ar de purga é importante
- Longas horas de operação justificam uma estratégia de regeneração com maior foco energético
A opção mais adequada deve ser selecionada de acordo com as condições totais de operação, e não assumindo que um método de regeneração seja sempre mais eficiente.
Configuração Resfriada a Ar vs. Resfriada a Água
O método de resfriamento também deve ser compatível com o ambiente de instalação.
Configuração Resfriada a Ar
Os sistemas resfriados a ar rejeitam calor diretamente para o ar ambiente.
Em geral, são mais fáceis de instalar porque não exigem um sistema de água de resfriamento.
São frequentemente adequados quando:
- Água de resfriamento não está disponível
- A simplicidade de instalação é importante
- A temperatura ambiente é controlada
- Há ventilação adequada
Configuração Resfriada a Água
As configurações resfriadas a água transferem calor através de um circuito de água de resfriamento.
Podem ser preferíveis quando a temperatura ambiente é elevada ou quando a instalação já dispõe de uma infraestrutura estável de água de resfriamento.
Durante o projeto do sistema, devem ser considerados:
- Temperatura da água de resfriamento
- Pressão
- Qualidade
- Vazão disponível
Vantagens do Projeto Integrado e da Instalação
A Série DH combina as principais etapas de secagem em um único sistema integrado, em vez de exigir a instalação de secadores por refrigeração e por adsorção como conjuntos totalmente independentes.
Isso pode reduzir:
- Área ocupada pelo equipamento
- Complexidade de instalação
- Tubulação de interligação
- Trabalho de montagem no local
- Coordenação entre as diferentes seções do secador
O secador combinado padrão também inclui um filtro intermediário, enquanto filtros intermediários adicionais podem ser incorporados quando exigidos pela aplicação.
Aplicações Industriais Típicas
A Série DH é adequada para processos nos quais o ar comprimido precisa permanecer consistentemente seco e um secador por refrigeração isolado não consegue atingir o ponto de orvalho necessário.
Fabricação de Eletrônicos e Semicondutores
A umidade pode interferir em equipamentos de fabricação sensíveis, sistemas pneumáticos e estabilidade dos processos.
Na fabricação de eletrônicos e de precisão, o ar comprimido com baixo ponto de orvalho pode atender sistemas de automação, equipamentos de teste, controles pneumáticos e processos sensíveis à umidade.
Na fabricação de semicondutores e PCBs, uma remoção mais profunda da umidade pode ser importante quando a qualidade do ar comprimido está diretamente relacionada à estabilidade do processo.
Para esse setor, podem ser consultadas as soluções da Lingyu para eletrônicos e semicondutores.
Laboratórios e Equipamentos Analíticos
Instrumentos analíticos e processos laboratoriais podem exigir ar comprimido estável e seco.
A Série DH pode atender aplicações laboratoriais e analíticas que utilizam instrumentos sensíveis à umidade ou sistemas pneumáticos.
Sistemas Médicos e Odontológicos
Sistemas de ar comprimido médicos e odontológicos podem exigir qualidade de ar cuidadosamente controlada.
Nessas aplicações, um secador combinado pode fazer parte de um sistema mais amplo de purificação de ar comprimido, configurado de acordo com a qualidade final necessária.
Mais informações estão disponíveis nas soluções da Lingyu para dispositivos médicos e indústria farmacêutica.
Automotivo e Manufatura Geral
O ar comprimido seco ajuda a proteger componentes pneumáticos, atuadores, válvulas de controle, ferramentas e equipamentos de produção.
A Série DH pode, portanto, atender aplicações automotivas e de manufatura geral onde é necessário um baixo ponto de orvalho sob pressão.
Outras aplicações potenciais incluem:
- Sistemas robóticos
- Mancais a ar
- Ar de instrumentação
- Sistemas secos de sprinklers
- Automação pneumática
- Equipamentos de teste
- Outros processos sensíveis à umidade
Por Que a Série DH Utiliza Dois Adsorventes?
Uma das principais diferenças entre as Séries DH e DC está no material adsorvente.
A Série DH utiliza alumina ativada em conjunto com peneira molecular de alto desempenho.
A alumina ativada proporciona forte adsorção de umidade e boa resistência mecânica, enquanto a peneira molecular contribui para uma remoção mais profunda de umidade em condições exigentes de baixo ponto de orvalho.
O sistema combinado de adsorventes é, portanto, adequado para aplicações que exigem ponto de orvalho sob pressão consistente de ≤−40 °C.
A Importância da Filtragem
O ar comprimido pode conter aerossóis de óleo, partículas, ferrugem, água condensada e outros contaminantes.
Se esses contaminantes atingirem o leito de adsorção, podem reduzir a capacidade de adsorção e encurtar a vida útil do dessecante.
Por isso, o tratamento adequado a montante é essencial.
A seção refrigerada e a filtragem intermediária ajudam a reduzir a carga de contaminantes antes que o ar chegue à etapa de adsorção.
Quando for necessária filtragem adicional, um filtro de precisão para ar comprimido adequado pode ser integrado ao sistema de tratamento.
A filtragem a jusante também pode ser utilizada quando for necessário impedir que partículas finas do dessecante alcancem equipamentos sensíveis.
Dicas de Manutenção para Confiabilidade de Longo Prazo
O projeto integrado simplifica a instalação, mas as duas etapas de secagem ainda exigem inspeção regular.
Monitore o Ponto de Orvalho na Saída
O aumento do ponto de orvalho pode indicar:
- Aumento da vazão
- Temperatura excessiva de entrada
- Problemas na etapa de refrigeração
- Regeneração insuficiente
- Contaminação do dessecante
- Vazamento nas válvulas
- Restrição nos filtros
O acompanhamento das tendências do ponto de orvalho fornece uma indicação antecipada de que o sistema está se afastando das condições normais de operação.
Verifique o Desempenho da Refrigeração
A seção refrigerada deve manter resfriamento estável e separação eficiente do condensado.
Se essa etapa não remover umidade suficiente, a seção de adsorção terá que tratar uma carga de água muito maior.
Isso pode reduzir os ciclos de adsorção e encurtar a vida útil do dessecante.
Inspecione os Drenos de Condensado
A água condensada deve ser descarregada de forma confiável.
Drenos bloqueados ou com funcionamento inadequado podem permitir que água líquida siga a jusante e sobrecarregue a etapa de adsorção.
Verifique os Filtros
O filtro intermediário padrão e quaisquer filtros externos devem ser inspecionados regularmente.
Um filtro obstruído aumenta a perda de pressão, enquanto um filtro danificado ou saturado pode permitir a entrada de contaminantes no leito de adsorção.
Verifique os Ciclos de Regeneração
Nas configurações sem calor, devem ser verificados o fluxo de purga, a alternância dos vasos, a despressurização e a repressurização.
Nas configurações com purga aquecida, as funções de aquecimento e regeneração também devem fazer parte da rotina de manutenção.
Monitore a Condição do Dessecante
A alumina ativada e a peneira molecular devem ser verificadas quanto à contaminação, formação de pó ou redução do desempenho de adsorção.
O momento da substituição deve refletir as condições reais de operação, a qualidade do ar de entrada e o desempenho do secador, e não apenas um intervalo fixo de calendário.
Como Melhorar a Eficiência Energética
A Série DH deve ser avaliada como parte do sistema completo de ar comprimido.
Mantenha a Seção Refrigerada Operando Corretamente
Uma pré-secagem eficiente reduz a carga de regeneração sobre a etapa de adsorção.
Mantenha os Filtros Limpos
Perdas excessivas de pressão aumentam o consumo de energia do compressor.
Escolha o Método de Regeneração Correto
A regeneração sem calor favorece a simplicidade, enquanto a regeneração aquecida com purga pode reduzir o consumo de ar comprimido em aplicações adequadas.
Evite Pressão Excessiva do Compressor
Uma pressão superior à necessária aumenta a demanda energética em todo o sistema.
Repare Vazamentos
Vazamentos aumentam a carga do compressor e a quantidade total de ar que o secador precisa processar.
Monitore o Ponto de Orvalho
Dados estáveis de ponto de orvalho ajudam os operadores a identificar problemas antecipadamente e evitar ajustes desnecessários.
Série DH vs. Série DC
As Séries DH e DC combinam secagem por refrigeração e por adsorção, mas suas etapas de adsorção são diferentes.
A Série DH combina um secador refrigerado AH com um secador por adsorção Série HH e utiliza alumina ativada + peneira molecular de alto desempenho.
A Série DC combina a etapa refrigerada com um secador por adsorção Série CH e utiliza alumina ativada.
Para aplicações nas quais uma adsorção mais profunda de umidade e uma configuração com múltiplos adsorventes são preferidas, a Série DH pode ser a opção mais adequada.
Uma Solução Prática para Ar Comprimido com Baixo Ponto de Orvalho
O Secador Combinado de Ar Comprimido Série DH integra secagem por refrigeração com tecnologia de adsorção da Série HH para fornecer ponto de orvalho sob pressão de ≤−40 °C.
Com configurações resfriadas a ar ou a água, regeneração sem calor ou aquecida com purga, alumina ativada combinada com peneira molecular de alto desempenho e capacidades padrão de até 45 m³/min, a Série DH pode ser adaptada a uma ampla variedade de sistemas industriais de ar comprimido.
A seleção correta deve considerar em conjunto a vazão, pressão, temperatura de entrada, ponto de orvalho desejado, método de regeneração, método de resfriamento, filtragem e demanda real da produção.
Para capacidades maiores ou condições operacionais especiais, entre em contato com a Lingyu informando sua vazão, pressão, temperatura de entrada, ponto de orvalho necessário, condições de resfriamento e método de regeneração preferido.
