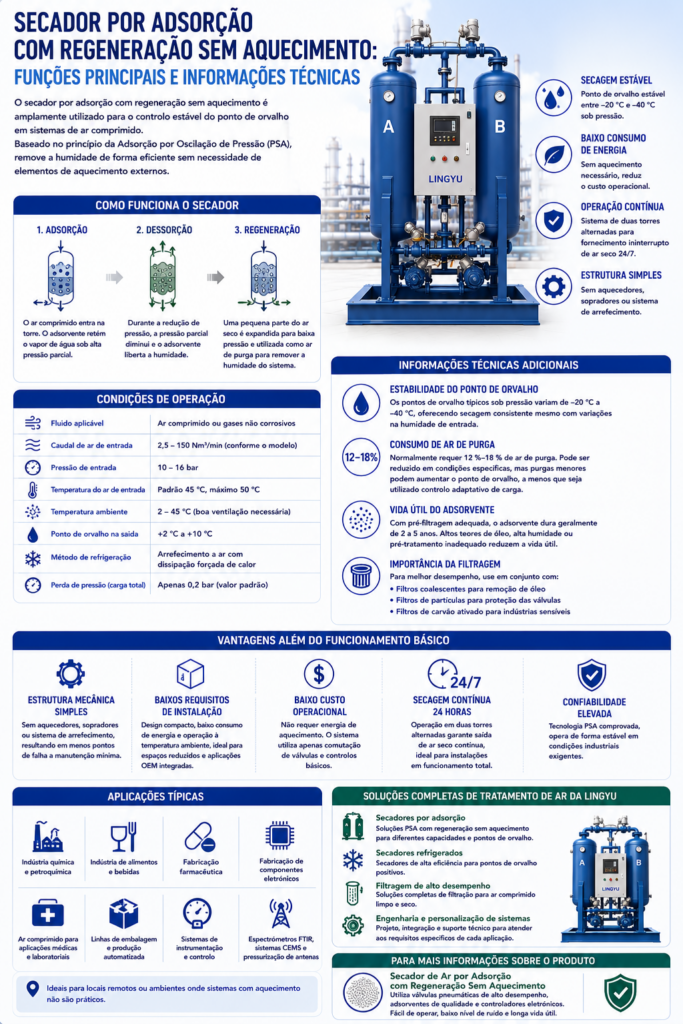

Um secador por adsorção regenerativo sem calor produz ar comprimido com baixo ponto de orvalho sem utilizar aquecedor externo nem soprador de regeneração.
Em vez disso, ele utiliza o princípio de Adsorção por Oscilação de Pressão (PSA — Pressure Swing Adsorption) e uma parcela controlada do ar seco produzido para regenerar o dessecante. Isso torna o projeto sem calor mecanicamente mais simples, mas o desempenho adequado ainda depende do consumo de ar de purga, da comutação dos vasos, das condições do ar de entrada, do estado do dessecante e da filtragem.
Para usuários que desejam comparar uma gama mais ampla de tecnologias de secadores por adsorção, a categoria de secadores de ar por adsorção da Lingyu apresenta outras configurações de regeneração.
Como Funciona a Regeneração sem Calor
Um secador regenerativo sem calor normalmente utiliza dois vasos de adsorção que operam de forma alternada.
Quando o ar comprimido atravessa o vaso em modo de adsorção, o dessecante retém o vapor de água sob uma pressão parcial de vapor de água relativamente elevada.
Ao mesmo tempo, o segundo vaso opera a uma pressão muito mais baixa e passa pelo processo de regeneração. Uma parcela do ar comprimido seco que sai do vaso ativo de adsorção é expandida e direcionada através do vaso em regeneração. A redução da pressão parcial do vapor de água permite que a umidade anteriormente retida pelo dessecante seja dessorvida.
Em seguida, o ar de purga transporta essa umidade liberada para fora do secador através do sistema de exaustão.
O processo PSA é geralmente considerado isotérmico, portanto não é necessária uma etapa separada de resfriamento: a dessorção e a regeneração ocorrem dentro do mesmo processo de regeneração.
Por Que São Necessárias Duas Torres
A produção contínua de ar seco é possível porque os dois vasos de adsorção operam em ciclos alternados.
Enquanto uma torre seca o ar comprimido, a outra passa pelo processo de regeneração. Após a conclusão da regeneração, o vaso regenerado precisa ser preparado para o próximo ciclo de adsorção. Em seguida, o secador altera o estado operacional das duas torres, fazendo com que a torre regenerada passe a atuar como vaso de adsorção.
Portanto, a função do sistema de duas torres não é apenas fornecer redundância. Ele permite que a adsorção e a regeneração ocorram continuamente sem interromper o fornecimento de ar seco.
O Consumo de Ar de Purga É um Parâmetro Operacional Fundamental
Uma das características mais importantes de um secador por adsorção sem calor é que a regeneração consome parte do ar comprimido seco produzido pelo sistema.
As especificações dos secadores sem calor das séries CH e HH da Lingyu indicam um consumo médio de ar de purga de 8% a 14% nas condições operacionais especificadas.
Por isso, o consumo de ar de purga deve ser considerado no dimensionamento do compressor e na avaliação do custo operacional total do sistema. O compressor deve fornecer ar suficiente tanto para a demanda útil a jusante quanto para a demanda de purga necessária à regeneração.
O secador não deve ser dimensionado apenas com base na quantidade de ar comprimido necessária no ponto de utilização.
Por Que o Ar de Purga Não Pode Ser Simplesmente Reduzido
Pode parecer vantajoso reduzir ao máximo o fluxo de purga, pois cada metro cúbico de ar utilizado na purga já consumiu energia do compressor.
No entanto, a regeneração exige um fluxo suficiente de ar seco para remover do leito dessecante a umidade liberada. Se a regeneração for insuficiente, parte da umidade poderá permanecer no dessecante e reduzir sua capacidade de adsorção disponível no ciclo seguinte.
Portanto, o fluxo de purga deve ser controlado de acordo com o projeto do secador e as condições reais de operação, em vez de ser reduzido arbitrariamente.
Repressurização Automática Antes da Comutação
Uma característica importante do projeto do secador sem calor é a repressurização automática.
Antes que o vaso regenerado retorne à função de adsorção, o sistema realiza a repressurização e equaliza a pressão entre os vasos. Isso ajuda a reduzir variações bruscas de pressão, limitar o impacto da comutação sobre o leito dessecante, aumentar a estabilidade da troca entre vasos e reduzir perturbações mecânicas no material adsorvente.
Assim, a repressurização automática contribui diretamente para uma comutação estável entre os vasos, e não deve ser considerada apenas uma função de controle secundária.
A Importância das Válvulas e dos Atuadores Pneumáticos
Os secadores sem calor alternam repetidamente entre as condições de adsorção, despressurização, regeneração, repressurização e espera.
Por isso, o sistema de válvulas é um dos componentes submetidos ao maior número de ciclos operacionais.
O projeto sem calor utiliza válvulas pneumáticas de resposta rápida em conjunto com atuadores pneumáticos de alto torque em liga de alumínio para garantir uma comutação estável.
Uma comutação instável ou incompleta pode afetar a pressão dos vasos, o fluxo de regeneração, as perdas de ar de purga, a estabilidade da pressão de saída e o desempenho do ponto de orvalho.
Portanto, o estado das válvulas deve ser considerado parte do desempenho geral do secador, e não apenas uma questão de manutenção.
Projeto de Exaustão com Baixo Nível de Ruído
A despressurização e a exaustão durante a regeneração podem gerar ruído perceptível em um secador sem calor.
O projeto utiliza válvulas de retenção de baixo ruído e silenciadores de alto desempenho para reduzir o ruído durante a operação e a exaustão.
Os silenciadores devem fazer parte das inspeções de rotina. Um componente de exaustão obstruído ou deteriorado pode afetar o comportamento da regeneração e não deve ser considerado apenas um acessório acústico.
Condições Operacionais Padrão
As famílias de secadores regenerativos sem calor CH e HH compartilham as seguintes condições operacionais principais:
| Parâmetro | Condição Padrão |
|---|---|
| Meio aplicável | Ar comprimido / ar não corrosivo |
| Pressão nominal de entrada | 0,7 MPa |
| Pressão normal de operação | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 10–30 °C |
| Temperatura máxima de entrada | ≤40 °C |
| Consumo médio de ar de purga | 8–14% |
| Temperatura ambiente nominal | 35 °C |
| Faixa de temperatura ambiente de operação | 2–45 °C |
O modelo específico ainda deve ser selecionado de acordo com a vazão necessária, o ponto de orvalho sob pressão e as condições operacionais do projeto.
Não Utilize uma Única Especificação Universal de Ponto de Orvalho
Nem todas as configurações de secadores sem calor utilizam exatamente a mesma especificação de ponto de orvalho sob pressão.
Para o Secador de Ar por Adsorção Regenerativo sem Calor Série CH, o ponto de orvalho sob pressão de saída especificado é de −50 °C a −20 °C, utilizando alumina ativada como dessecante padrão.
Para o Secador de Ar por Adsorção Regenerativo sem Calor Série HH, o ponto de orvalho sob pressão especificado é ≤−40 °C, utilizando alumina ativada em conjunto com peneira molecular de alto desempenho.
Portanto, não se deve aplicar um único valor universal de ponto de orvalho a todos os secadores sem calor. Primeiro deve ser definido o ponto de orvalho sob pressão necessário e, em seguida, selecionada a configuração adequada do secador.
Por Que a Temperatura de Entrada É Importante
A temperatura nominal de entrada é de 10 a 30 °C, com temperatura máxima de entrada de 40 °C.
A temperatura é importante porque o ar comprimido mais quente pode transportar maior quantidade de umidade. Uma carga de umidade mais elevada na entrada significa que o dessecante precisa adsorver mais água em cada ciclo, o que pode afetar a capacidade de adsorção e a demanda de regeneração.
Por isso, o resfriamento a montante e a separação de umidade devem ser considerados quando o secador fizer parte de um sistema completo de ar comprimido.
A Filtragem Protege o Sistema de Adsorção
Os contaminantes que entram no vaso de adsorção podem afetar tanto o dessecante quanto o sistema de válvulas.
Por isso, aerossóis de óleo, água líquida e partículas sólidas devem ser controlados de acordo com os requisitos reais de qualidade do ar comprimido.
Os filtros de precisão para ar comprimido adequados podem ser utilizados como parte do sistema de purificação, conforme o grau de filtragem necessário.
A filtragem deve ser considerada tanto como proteção do secador quanto como parte do controle da qualidade do ar a jusante. A configuração exata dos filtros deve ser selecionada de acordo com a aplicação, em vez de ser tratada como uma configuração fixa para todas as instalações.
A Vida Útil do Dessecante Deve Ser Avaliada de Acordo com Sua Condição
Não se deve aplicar um intervalo universal e fixo de substituição do dessecante aos secadores sem calor.
O dessecante é projetado para oferecer elevada capacidade de adsorção e resistência à abrasão, com desempenho estável do ponto de orvalho a longo prazo e baixa geração de pó. Entretanto, sua condição real pode depender da contaminação por óleo, arraste de água líquida, temperatura de entrada, eficiência da regeneração, horas de operação, ciclos de pressão, movimentação do dessecante e formação de pó.
Portanto, a substituição deve ser baseada nas condições reais de operação e no desempenho do secador, e não em um intervalo fixo de calendário.
O Que Deve Ser Monitorado Durante a Operação?
Os operadores devem prestar atenção especial às alterações no ponto de orvalho de saída, pressão das torres, comportamento da comutação, exaustão de regeneração, fluxo de purga e variações de pressão.
Uma comutação anormal das torres pode indicar problemas nas válvulas ou no sistema de controle, enquanto a deterioração do ponto de orvalho pode estar relacionada às condições de entrada, ao desempenho da regeneração, à contaminação ou ao estado do dessecante.
Esses sinais operacionais podem ser utilizados para determinar quando é necessária uma inspeção mais detalhada ou uma intervenção de manutenção.
Quando a Regeneração sem Calor É Adequada
As principais características da regeneração sem calor incluem ausência de aquecedor externo de regeneração, ausência de soprador de regeneração, processo de regeneração relativamente simples, baixo consumo de energia elétrica pelo próprio secador, operação contínua com duas torres, baixo ponto de orvalho e regeneração baseada em purga de ar comprimido seco.
Esse projeto pode ser adequado para situações em que a simplicidade e a obtenção confiável de um baixo ponto de orvalho são mais importantes do que minimizar o consumo de ar comprimido na purga.
Por outro lado, em sistemas de grande porte, nos quais as perdas de ar de purga geram custos operacionais significativos, tecnologias de regeneração aquecida, assistida por soprador ou sem consumo de purga podem merecer uma avaliação separada.
Considerações de Aplicação
Os secadores por adsorção regenerativos sem calor podem ser avaliados para aplicações industriais com base no ponto de orvalho necessário, qualidade do ar, vazão, pressão e estratégia de regeneração, em vez de se atribuir uma única configuração universal a todos os setores.
Como exemplo específico de aplicação industrial, os usuários podem consultar a página de aplicações em eletrônica e semicondutores da Lingyu.
Isso mantém os requisitos específicos de qualidade do ar e do processo separados dos princípios operacionais do próprio secador.
Como Selecionar um Secador sem Calor
Antes de selecionar um secador, defina a vazão real, a pressão de operação, a temperatura máxima de entrada, o ponto de orvalho sob pressão necessário, as condições ambientais, a capacidade disponível do compressor e o consumo de ar de purga aceitável.
O ar de purga é particularmente importante.
Se uma planta precisar de 100 m³/min de ar seco útil a jusante, o sistema de compressor e secador não deve ser automaticamente dimensionado supondo que exatamente 100 m³/min entrando no secador fornecerão 100 m³/min ao processo produtivo. A demanda de regeneração deve ser incluída no balanço total do sistema.
Para informações detalhadas sobre o produto, os usuários podem consultar a página do secador de ar por adsorção com regeneração sem calor.
Regeneração sem Calor vs. Regeneração Aquecida
A principal diferença entre a regeneração sem calor e a regeneração aquecida está no método de regeneração.
Um secador sem calor realiza a regeneração utilizando ar seco expandido e oscilação de pressão. Um sistema de regeneração aquecida adiciona calor ao processo de regeneração, enquanto os sistemas aquecidos por soprador e os sistemas que utilizam o calor de compressão empregam estratégias de regeneração diferentes.
Essas tecnologias devem ser avaliadas separadamente de acordo com o ponto de orvalho necessário, o consumo de ar comprimido, os recursos disponíveis, o porte do sistema e as prioridades operacionais.
Informações Necessárias Antes de Solicitar uma Configuração
Ao solicitar um secador sem calor, prepare as informações sobre a vazão de ar seco necessária, pressão de entrada, temperatura de entrada, ponto de orvalho sob pressão desejado, horas de operação, condições ambientais, configuração de filtragem a montante e se o consumo de ar comprimido para purga representa uma preocupação relevante em termos de custo operacional.
Para condições operacionais fora do padrão ou configurações específicas de modelos, os usuários podem utilizar a página de contato da Lingyu para solicitar suporte técnico de configuração.
Conclusão
Um secador por adsorção regenerativo sem calor utiliza Adsorção por Oscilação de Pressão e uma parcela do ar seco produzido para regenerar o dessecante sem a necessidade de aquecedor externo ou de uma etapa separada de resfriamento.
Para as famílias de secadores sem calor da Lingyu, as principais características operacionais incluem pressão nominal de entrada de 0,7 MPa, pressão de operação de 0,6–1,0 MPa, temperatura nominal de entrada de 10–30 °C, temperatura máxima de entrada de ≤40 °C, consumo médio de ar de purga de 8–14%, temperatura ambiente nominal de 35 °C e faixa de temperatura ambiente de operação de 2–45 °C. A Série CH apresenta ponto de orvalho sob pressão especificado de −50 °C a −20 °C, enquanto a Série HH especifica ≤−40 °C.
O desempenho estável depende não apenas do princípio de adsorção, mas também do fluxo de purga, da comutação das válvulas, da repressurização automática, das condições de entrada, da filtragem e do estado do dessecante.
Ao selecionar um secador sem calor, esses fatores devem ser avaliados em conjunto com o ponto de orvalho sob pressão necessário na saída e com a demanda total de ar comprimido da instalação.
