Em grandes sistemas industriais de ar comprimido, a regeneração do dessecante pode representar uma parte significativa do custo operacional do secador. O Secador de Ar por Adsorção Regenerativo HOC-E com Aproveitamento do Calor de Compressão e Baixo Consumo de Purga foi desenvolvido para lidar com essa questão recuperando a energia térmica já disponível no ar comprimido de alta temperatura descarregado pelo compressor de ar.
Em vez de depender principalmente de um aquecedor externo para a regeneração, o HOC-E utiliza o calor de descarga do compressor para regenerar o dessecante. Nenhum ar comprimido é consumido durante a etapa de aquecimento e regeneração, enquanto apenas uma pequena quantidade de ar seco produzido é necessária durante o resfriamento.
As principais características incluem consumo de ar de regeneração de ≤3%, faixa admissível de temperatura de entrada de 110–180 °C, configurações de ponto de orvalho sob pressão de −20 °C / −40 °C e requisitos definidos de água de resfriamento.
Para usuários que desejam comparar a família mais ampla de tecnologias com aproveitamento do calor de compressão, a categoria de secadores com aproveitamento do calor de compressão da Lingyu reúne as configurações correspondentes.

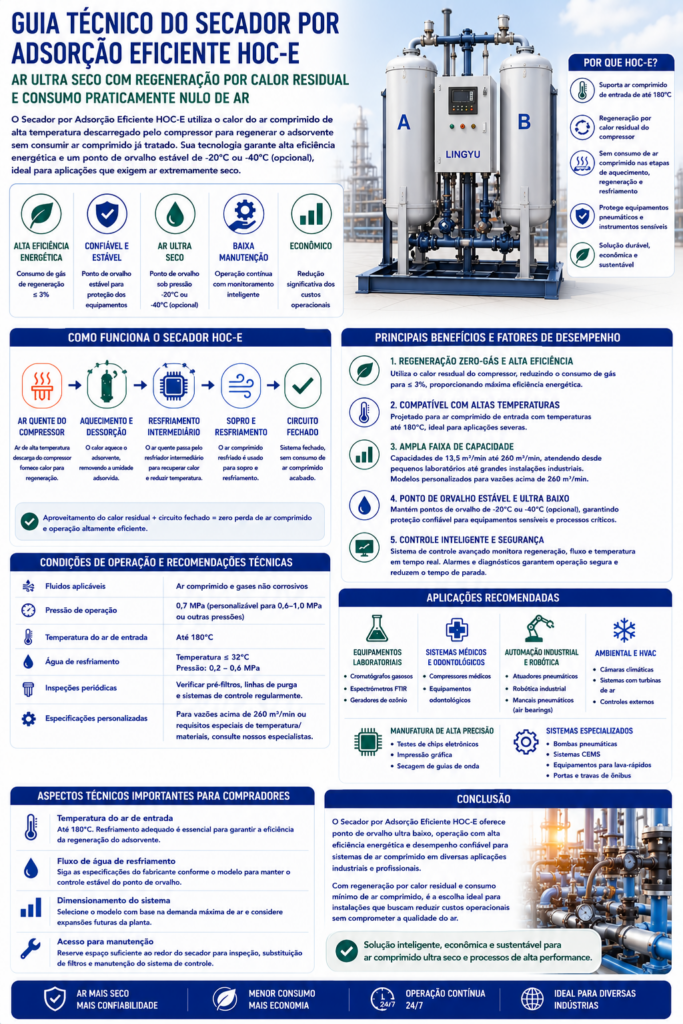

Como Funciona o Secador HOC-E com Aproveitamento do Calor de Compressão
O HOC-E utiliza a energia térmica contida no ar comprimido de alta temperatura descarregado pelo compressor de ar.
Depois que um dos vasos de adsorção conclui seu ciclo de secagem, o ar comprimido de alta temperatura é direcionado através do leito dessecante. O calor transportado pelo ar comprimido eleva a temperatura do dessecante e faz com que a umidade adsorvida seja dessorvida. Isso permite que a regeneração ocorra sem consumo de ar comprimido seco durante a etapa de aquecimento.
A principal diferença aparece durante o resfriamento.
Após a conclusão da regeneração térmica, o dessecante precisa ser resfriado antes de retornar a uma condição eficiente de adsorção. Na configuração HOC-E, uma pequena quantidade de ar seco produzido é utilizada durante essa etapa de resfriamento.
Essa configuração reduz as perdas de ar comprimido, mantendo uma regeneração eficaz.
O HOC-E É de Baixo Consumo de Purga, Não de Purga Zero
O HOC-E é um secador com aproveitamento do calor de compressão e baixo consumo de purga, e não um modelo de purga zero.
Seu consumo de ar de regeneração é:
≤3%
Portanto, a descrição operacional correta é:
Sem consumo de ar comprimido durante o aquecimento/regeneração + pequeno consumo de ar seco durante o resfriamento.
Ele não deve ser descrito como um secador com consumo totalmente zero de gás.
A Série HOC-Z é a configuração separada de purga zero. Ela utiliza ar comprimido resfriado para resfriar o leito dessecante regenerado e não consome ar seco produzido durante o aquecimento/regeneração nem durante o resfriamento.
A distinção é importante:
HOC-E = baixo consumo de purga. HOC-Z = purga zero.
Por Que o Aproveitamento do Calor do Compressor É Importante
Um secador por adsorção aquecido convencional necessita de uma fonte externa de calor para fornecer a energia necessária à regeneração do dessecante.
O HOC-E utiliza, em vez disso, o calor já presente no ar de descarga do compressor. Em vez de rejeitar primeiro todo o calor de compressão e depois utilizar energia elétrica para aquecer outro fluxo de ar de regeneração, o HOC-E aproveita parte da energia térmica do compressor e a utiliza diretamente no processo de regeneração.
Isso torna o sistema particularmente relevante quando há disponibilidade contínua de ar de descarga do compressor com temperatura suficientemente elevada.
Portanto, seu princípio central de economia de energia é o aproveitamento de calor residual, e não simplesmente uma afirmação genérica de baixo consumo de energia.
Condições Operacionais Padrão
A Série HOC-E opera sob as seguintes condições:
| Parâmetro | Especificação |
|---|---|
| Meio aplicável | Ar comprimido / ar não corrosivo |
| Pressão nominal de entrada | 0,7 MPa |
| Faixa de pressão de operação | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 120 °C |
| Faixa admissível de temperatura de entrada | 110–180 °C |
| Consumo de ar de regeneração | ≤3% |
| Ponto de orvalho sob pressão de saída | −20 °C / −40 °C opcional |
| Temperatura da água de resfriamento | ≤32 °C |
| Pressão da água de resfriamento | 0,2–0,6 MPa |
O requisito de temperatura de entrada é particularmente importante porque o HOC-E depende da energia térmica presente no ar de descarga do compressor para realizar a regeneração.
Por Que É Necessária uma Alta Temperatura de Entrada
Para muitos secadores, uma alta temperatura de entrada é considerada principalmente uma carga térmica que deve ser reduzida. Em um secador HOC-E, o ar comprimido de alta temperatura desempenha outra função: ele é a fonte de calor para a regeneração.
A temperatura nominal de entrada é de 120 °C, com faixa admissível de 110–180 °C.
Se a temperatura de descarga do compressor for muito baixa, a energia de regeneração disponível poderá não corresponder aos requisitos de projeto. Portanto, a seleção do HOC-E deve considerar o tipo de compressor, a temperatura de descarga do compressor, o perfil de carga, a disponibilidade de calor ao longo do ciclo operacional, a configuração de resfriamento e o ponto de orvalho sob pressão necessário.
O secador deve ser projetado em conjunto com o sistema do compressor, e não selecionado como um componente isolado a jusante.
Por Que o Resfriamento Continua Sendo Necessário
O aquecimento remove a umidade do dessecante, mas a dessorção por si só não significa que o leito esteja imediatamente pronto para retornar à plena capacidade de adsorção.
O dessecante também precisa retornar a uma temperatura adequada de adsorção.
Por isso, o HOC-E inclui uma etapa de resfriamento após a regeneração térmica. É nessa etapa que uma pequena quantidade de ar seco produzido é consumida, razão pela qual a especificação geral de consumo de ar de regeneração é ≤3%, e não 0%.
Requisitos de Água de Resfriamento
O HOC-E exige água de resfriamento nas seguintes condições:
Temperatura da água de resfriamento: ≤32 °C
Pressão da água de resfriamento: 0,2–0,6 MPa
Portanto, a disponibilidade de água de resfriamento deve ser verificada antes da seleção do equipamento.
Um resfriamento insuficiente pode afetar a capacidade do dessecante de retornar a uma temperatura eficaz de adsorção após a regeneração. O projeto deve considerar a temperatura de entrada da água de resfriamento, a pressão disponível, a vazão necessária, a qualidade da água, as variações sazonais de temperatura e a confiabilidade do fornecimento de água de resfriamento.
A água de resfriamento não é apenas um acessório de instalação; ela faz parte do ciclo de regeneração do HOC-E.
A Vazão de Água de Resfriamento Depende da Capacidade do Secador
Os requisitos de vazão de água de resfriamento aumentam com a capacidade do secador. Alguns valores representativos incluem:
| Modelo | Vazão | Vazão de Água de Resfriamento | Conexão da Água de Resfriamento |
| HOC-E100 | 13,5 m³/min | 5,5 T/h | G1½” |
| HOC-E200 | 28,5 m³/min | 11,5 T/h | G2″ |
| HOC-E300 | 37,0 m³/min | 15,0 T/h | G2″ |
| HOC-E500 | 55,0 m³/min | 22,5 T/h | DN65 |
| HOC-E800 | 85,0 m³/min | 35,0 T/h | DN80 |
| HOC-E1000 | 110 m³/min | 45,0 T/h | DN100 |
| HOC-E1400 | 140 m³/min | 57,5 T/h | DN125 |
| HOC-E1800 | 180 m³/min | 74,0 T/h | DN125 |
| HOC-E2100 | 210 m³/min | 86,0 T/h | DN125 |
| HOC-E2600 | 260 m³/min | 106,5 T/h | DN150 |
A faixa HOC-E vai de 13,5 a 260 m³/min, o que a posiciona principalmente para sistemas industriais de ar comprimido de médio e grande porte, e não para pequenas instalações laboratoriais.
Faixa de Modelos HOC-E
Alguns dados representativos de conexão de ar comprimido e dimensões incluem:
| Modelo | Vazão | Conexão de Ar Comprimido | Dimensões |
| HOC-E100 | 13,5 m³/min | DN65 | 2050×1350×2550 mm |
| HOC-E150 | 21,5 m³/min | DN65 | 2100×1350×2550 mm |
| HOC-E300 | 37,0 m³/min | DN100 | 2400×1600×2750 mm |
| HOC-E500 | 55,0 m³/min | DN125 | 2800×1950×2950 mm |
| HOC-E800 | 85,0 m³/min | DN125 | 3370×2300×3050 mm |
| HOC-E1000 | 110 m³/min | DN150 | 3800×2700×3350 mm |
| HOC-E1400 | 140 m³/min | DN200 | 4100×2800×3550 mm |
| HOC-E1800 | 180 m³/min | DN200 | 4500×3100×3650 mm |
| HOC-E2100 | 210 m³/min | DN200 | 4800×3150×3750 mm |
| HOC-E2600 | 260 m³/min | DN250 | 5000×3250×3800 mm |
Para vazões superiores a 260 m³/min ou requisitos especiais de material, pressão ou temperatura, é necessária uma confirmação técnica específica.
Para detalhes específicos do produto, os usuários podem consultar a página do secador de ar por adsorção com regeneração pelo calor de compressão.
Opções de Ponto de Orvalho sob Pressão
O HOC-E está disponível com configurações de ponto de orvalho sob pressão de saída de −20 °C / −40 °C.
Esses dois valores não devem ser tratados como equivalentes. O ponto de orvalho correto depende do processo a jusante.
Portanto, a seleção deve começar pela definição do ponto de orvalho necessário, em vez de simplesmente solicitar o menor valor disponível. Especificar um ponto de orvalho mais baixo do que o necessário pode aumentar a complexidade do sistema sem proporcionar benefício significativo ao processo.
Controle de Economia de Energia EBZ200-2
O HOC-E incorpora o sistema de controle multicore EBZ200-2 da Lingyu.
Em comparação com uma operação convencional de ciclo fixo, essa estratégia de controle pode reduzir o consumo total de energia em mais de 10%.
Isso é particularmente relevante para sistemas com aproveitamento do calor de compressão, pois o desempenho do secador depende da coordenação entre o tempo de adsorção, a disponibilidade de calor para regeneração, o resfriamento, a comutação dos vasos e a carga operacional.
Portanto, o sistema de controle desempenha um papel importante na utilização eficiente do calor disponível, em vez de simplesmente seguir um ciclo fixo independentemente das condições operacionais.
Controle Opcional Baseado no Ponto de Orvalho
O HOC-E também pode utilizar um controle opcional de economia de energia baseado no ponto de orvalho.
Sob condições de carga variável, o sistema pode prolongar o ciclo de adsorção de acordo com a demanda real de operação. Em condições adequadas de carga variável, essa estratégia pode reduzir o consumo total de energia em mais de 30%.
O valor superior a 30% aplica-se à estratégia de controle opcional em condições apropriadas de carga variável e não deve ser interpretado como uma economia garantida para todas as instalações HOC-E. Seu benefício depende da variação real de carga e do perfil operacional.
Tela Sensível ao Toque Siemens e Monitoramento do Sistema
O HOC-E utiliza um controlador programável com tela sensível ao toque Siemens.
O sistema monitora parâmetros como temperatura do ar de saída, temperatura de aquecimento, temperatura de exaustão da regeneração, pressão das torres A/B, pressão do soprador e, opcionalmente, o ponto de orvalho sob pressão.
A comunicação RS-485 é fornecida como padrão, com soluções opcionais de IoT ou outros sistemas de comunicação disponíveis de acordo com os requisitos do projeto.
Para grandes centrais de compressores, essas funções permitem integrar a operação do secador ao monitoramento mais amplo dos equipamentos.
Distribuição do Fluxo de Ar e Utilização do Dessecante
O HOC-E utiliza um distribuidor de fluxo especialmente projetado para melhorar a utilização do dessecante e, ao mesmo tempo, minimizar a queda de pressão do ar comprimido.
Ele também utiliza dessecante personalizado de alto desempenho com uma margem adicional de enchimento para favorecer um desempenho de adsorção estável.
A uniformidade do fluxo de ar através do dessecante afeta a adsorção da umidade, a uniformidade da regeneração, a queda de pressão e a estabilidade operacional a longo prazo.
Componentes Principais e Prioridades de Manutenção
Entre seus principais componentes, o HOC-E utiliza válvulas pneumáticas de alto desempenho e um resfriador de alta eficiência projetado com o software de projeto térmico HTFS.
A manutenção deve se concentrar em todo o processo de recuperação de calor e regeneração. As verificações operacionais importantes incluem temperatura de descarga do compressor, comutação das torres, vazão da água de resfriamento, temperatura da água de resfriamento, temperaturas de regeneração, estado das válvulas pneumáticas, pressões das torres, tendência do ponto de orvalho, gerenciamento do condensado e condição dos filtros a montante.
Um problema no compressor ou no sistema de água de resfriamento pode afetar o desempenho do secador mesmo quando os próprios vasos de adsorção estão em boas condições.
Por Que a Filtragem a Montante Continua Sendo Importante
A regeneração pelo calor de compressão não elimina a necessidade de controlar os contaminantes que entram no sistema de adsorção.
Aerossóis de óleo, partículas e condensado indesejado podem afetar o dessecante e os componentes internos.
Quando for necessária uma remoção adicional de contaminantes, filtros de precisão para ar comprimido adequados devem ser integrados de acordo com a especificação completa de qualidade do ar.
A filtragem deve ser tratada como parte da proteção do secador e da integração completa do sistema de tratamento de ar, e não como um acessório genérico.
Onde o HOC-E Faz Mais Sentido
As características técnicas do HOC-E indicam sua aplicação em centrais industriais de ar comprimido de médio e grande porte que disponham de ar de descarga do compressor com temperatura suficientemente elevada e fornecimento confiável de água de resfriamento.
O HOC-E é particularmente relevante quando uma planta apresenta vazão contínua média ou alta, alta temperatura de descarga do compressor, necessidade de ponto de orvalho sob pressão de −20 °C ou −40 °C, disponibilidade de água de resfriamento, forte interesse em reduzir as perdas de ar de purga, monitoramento centralizado dos equipamentos e longas horas de operação.
Essas condições do sistema fornecem uma base mais significativa para avaliar o HOC-E do que uma lista genérica de aplicações não relacionadas.
HOC-E vs. HOC-Z
A principal diferença entre as duas configurações com aproveitamento do calor de compressão está no método de resfriamento e no consumo resultante de ar de regeneração.
HOC-E: não consome ar comprimido durante o aquecimento/regeneração, mas apresenta consumo total de ar de regeneração de ≤3% porque uma pequena quantidade de ar seco produzido é utilizada durante o resfriamento.
HOC-Z: não consome ar seco produzido durante o aquecimento nem durante o resfriamento, resultando em consumo de ar de regeneração de 0%.
O HOC-E, portanto, não deve ser descrito como um secador com consumo zero de gás.
Informações Necessárias Antes da Seleção do HOC-E
Antes de solicitar uma configuração HOC-E, informe a vazão necessária, o tipo de compressor, a temperatura de descarga do compressor, a pressão de operação, o ponto de orvalho sob pressão necessário, a carga normal e máxima, as horas de operação, a temperatura da água de resfriamento, a pressão da água de resfriamento, a vazão de água disponível, a qualidade do ar a montante e os requisitos de integração do sistema de controle.
Para capacidades acima de 260 m³/min ou condições especiais de pressão, material ou temperatura, os usuários podem utilizar a página de contato da Lingyu para obter suporte técnico de configuração.
Conclusão
O Secador de Ar por Adsorção Regenerativo HOC-E com Aproveitamento do Calor de Compressão e Baixo Consumo de Purga utiliza a energia térmica já presente no ar de descarga do compressor em alta temperatura para regenerar o dessecante.
Suas principais características técnicas incluem temperatura nominal de entrada de 120 °C, faixa admissível de temperatura de entrada de 110–180 °C, consumo de ar de regeneração de ≤3%, configurações de ponto de orvalho sob pressão de −20 °C / −40 °C, pressão nominal de entrada de 0,7 MPa, pressão de operação de 0,6–1,0 MPa, temperatura da água de resfriamento de ≤32 °C e pressão da água de resfriamento de 0,2–0,6 MPa.
A principal vantagem do HOC-E não é a purga zero. É a redução significativa do consumo de ar de purga combinada com a regeneração por aproveitamento de calor residual.
Para instalações com ar de descarga do compressor suficientemente quente, fornecimento confiável de água de resfriamento e demanda contínua de ar de médio a grande porte, essa combinação pode reduzir as perdas de regeneração e, ao mesmo tempo, manter ar comprimido com baixo ponto de orvalho de forma estável.
