O ar comprimido é amplamente utilizado em indústrias de manufatura, embalagem, automação, processamento de alimentos, eletrônica, farmacêutica e muitos outros setores. No entanto, o ar comprimido contém naturalmente umidade e, se essa umidade não for removida, pode causar corrosão, defeitos nos produtos, danos aos equipamentos e aumento dos custos de manutenção. Por isso, compreender como funciona um secador de ar em sistemas de compressores é fundamental para qualquer usuário industrial.
Um secador de ar funciona removendo o vapor de água do ar comprimido antes que ele chegue aos equipamentos a jusante. Em um sistema completo de ar comprimido, o secador melhora a qualidade do ar, protege os equipamentos e contribui para a estabilidade da produção. Seja utilizando um secador frigorífico ou um secador por adsorção, o objetivo é sempre o mesmo: fornecer ar comprimido mais limpo e seco para aplicações industriais.

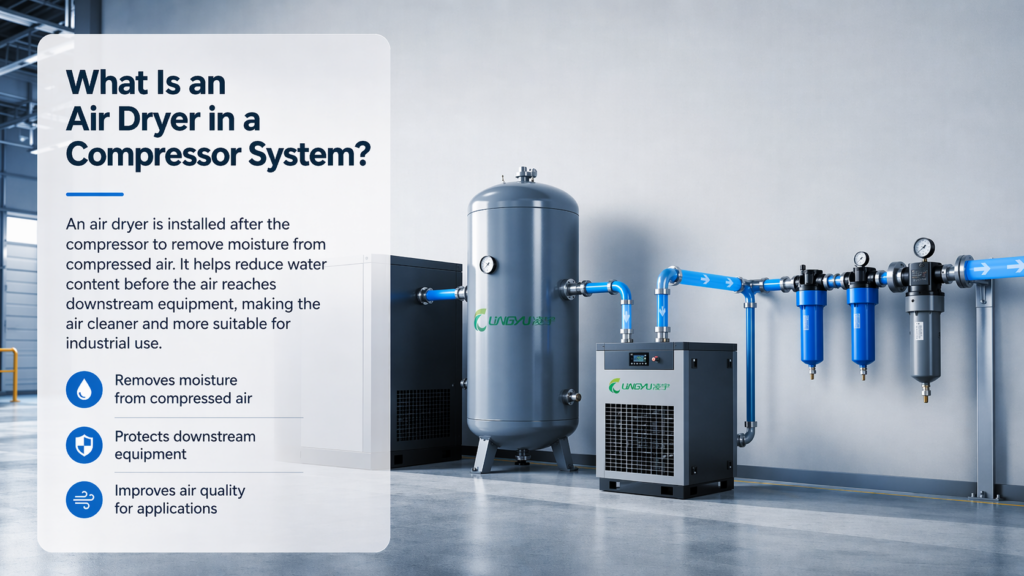

O Que É um Secador de Ar em um Sistema de Compressores?
Um secador de ar é um equipamento instalado após o compressor para reduzir o teor de umidade do ar comprimido. Quando o ar atmosférico é comprimido, a concentração de vapor de água aumenta. À medida que o ar comprimido esfria, essa umidade se condensa em água líquida. Se não for removida, essa água pode entrar em tubulações, válvulas, ferramentas pneumáticas, cilindros e equipamentos de produção.
Em um sistema típico de ar comprimido, o secador trabalha em conjunto com filtros, reservatórios e drenos para melhorar a qualidade do ar. O compressor gera o ar comprimido, mas é o secador que o torna adequado para aplicações que exigem condições estáveis e secas.

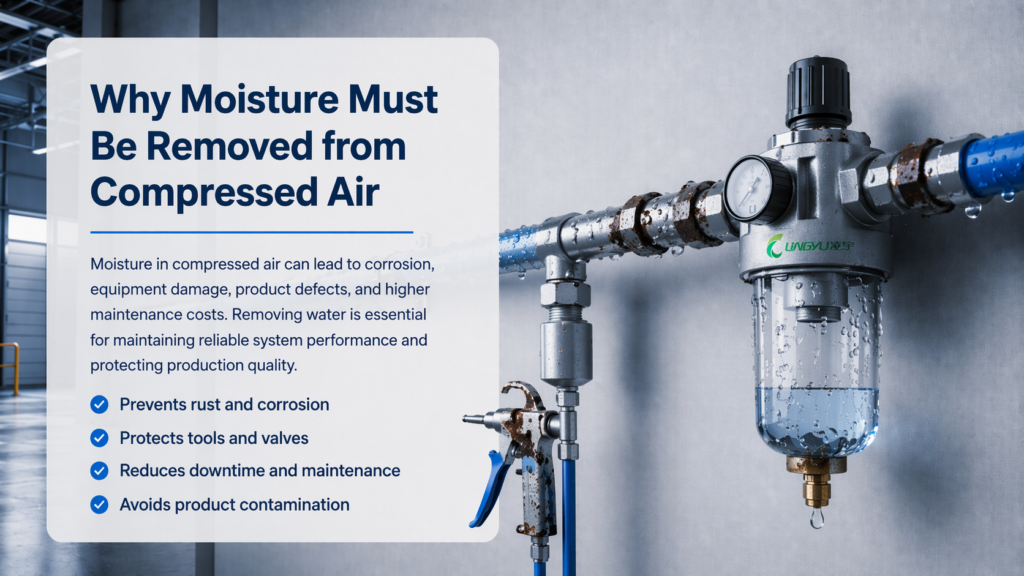

Por Que a Umidade Deve Ser Removida do Ar Comprimido?
A umidade é um dos problemas mais comuns em sistemas de ar comprimido. Mesmo um compressor de alta qualidade não consegue impedir a entrada de vapor de água, pois ele aspira o ar ambiente, que naturalmente contém umidade.
Quando o ar comprimido úmido é enviado diretamente para linhas de produção ou equipamentos pneumáticos, diversos problemas podem ocorrer:
- Corrosão e ferrugem em tubulações e reservatórios;
- Danos a ferramentas pneumáticas e válvulas;
- Mau funcionamento de sistemas de automação;
- Contaminação de produtos em indústrias sensíveis;
- Acúmulo de água nas linhas de ar;
- Congelamento em ambientes de baixa temperatura;
- Aumento dos custos de manutenção e das paradas não programadas.
Por esse motivo, compreender o funcionamento de um secador de ar em sistemas de compressores é essencial para selecionar a solução adequada de tratamento de ar.

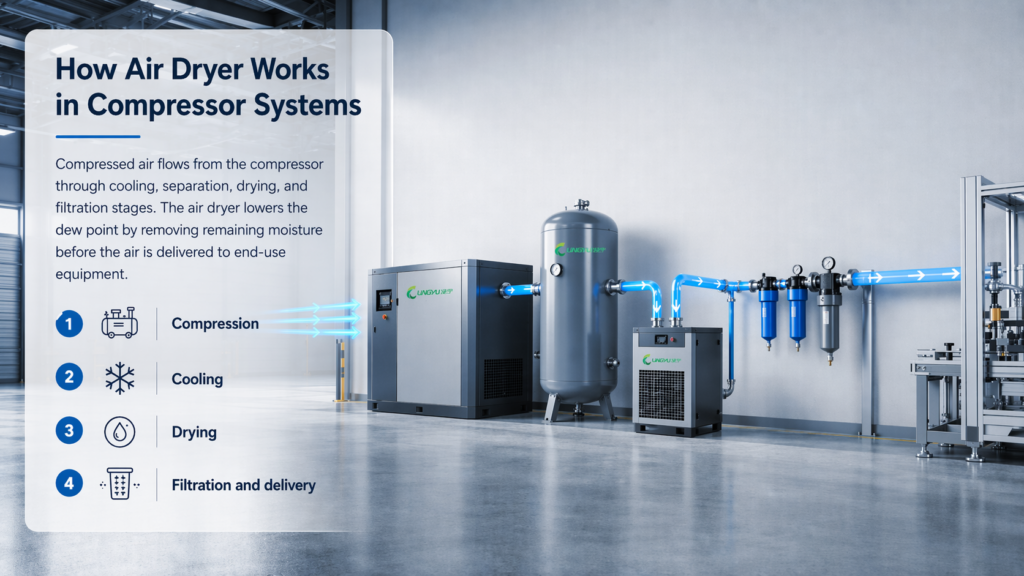

Como Funciona um Secador de Ar em Sistemas de Compressores
O princípio básico de funcionamento de um secador de ar consiste em remover o vapor de água do ar comprimido antes de sua utilização. O método exato depende do tipo de secador instalado, mas a lógica geral permanece a mesma.
Primeiramente, o compressor aspira o ar atmosférico e o comprime. Esse ar comprimido sai quente e com alta concentração de umidade. Em seguida, ele passa por um pós-resfriador ou por um reservatório de ar, onde parte da umidade se condensa e pode ser drenada.
Depois disso, o ar entra no secador, onde a umidade remanescente é removida de forma mais eficiente.
O secador reduz o ponto de orvalho do ar comprimido. O ponto de orvalho é a temperatura na qual o vapor de água se transforma em água líquida. Quanto menor o ponto de orvalho, mais seco será o ar. Após atingir o nível de secagem desejado, o ar comprimido pode ser distribuído com segurança para as aplicações finais.

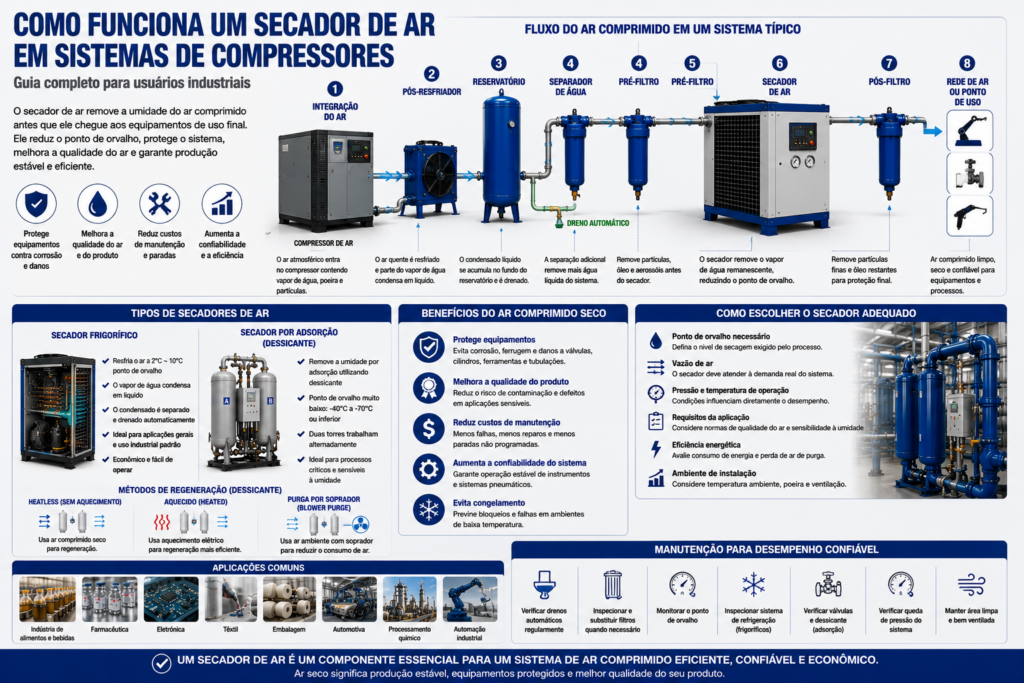

Fluxo de Ar Passo a Passo em um Sistema Típico de Compressor com Secador
Para entender melhor como funciona um secador de ar em instalações industriais, é útil analisar todo o processo de tratamento do ar.
1. Captação do Ar
O compressor aspira o ar ambiente, que contém poeira, partículas de óleo e vapor de água.
2. Compressão do Ar
O compressor aumenta a pressão do ar. Durante esse processo, a temperatura se eleva e a concentração de umidade aumenta.
3. Resfriamento
O ar comprimido quente passa por um pós-resfriador ou reservatório. À medida que esfria, parte do vapor de água se transforma em água líquida.
4. Remoção Inicial da Água
Separadores e drenos de condensado removem parte da água líquida antes da entrada do ar no secador.
5. Processo de Secagem
O secador elimina a umidade restante por meio de refrigeração ou adsorção, dependendo do tipo de equipamento.
6. Filtração e Distribuição
Após a secagem, filtros adicionais podem remover partículas e aerossóis de óleo remanescentes. O ar limpo e seco é então distribuído para a rede industrial ou equipamentos de produção.

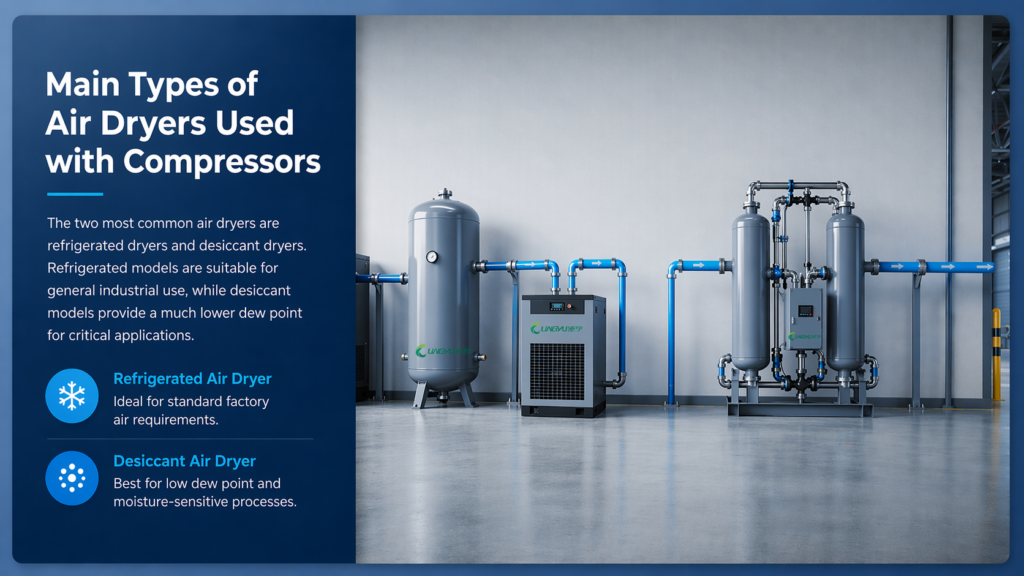

Principais Tipos de Secadores Utilizados com Compressores
Existem dois tipos principais de secadores utilizados em sistemas de ar comprimido: secadores frigoríficos e secadores por adsorção.
Secador Frigorífico
O secador frigorífico funciona resfriando o ar comprimido até uma temperatura baixa, normalmente correspondente a um ponto de orvalho sob pressão entre 2°C e 10°C.
Ao ser resfriado, o vapor de água se condensa em líquido e é removido através de um dreno automático.
Vantagens
- Operação eficiente e econômica;
- Fácil manutenção;
- Baixo custo operacional;
- Ideal para aplicações industriais gerais.
Processo de Funcionamento
- O ar comprimido quente entra no secador;
- O circuito frigorífico resfria o ar;
- O vapor de água condensa;
- O condensado é separado e drenado;
- O ar seco é ligeiramente reaquecido antes da saída.
O secador frigorífico é uma solução prática para a maioria dos sistemas industriais convencionais.
Secador por Adsorção
O secador por adsorção, também conhecido como secador dessicante, utiliza materiais adsorventes, como alumina ativada ou peneira molecular, para remover a umidade do ar comprimido.
Esse tipo de secador produz ar muito mais seco do que um secador frigorífico, alcançando pontos de orvalho de -40°C ou até -70°C.
Aplicações Típicas
- Indústria farmacêutica;
- Fabricação de eletrônicos;
- Processamento químico;
- Instrumentação de precisão;
- Laboratórios;
- Ambientes de baixa temperatura.
Processo de Funcionamento
- O ar úmido entra na torre de secagem;
- O dessicante adsorve a umidade;
- O ar seco sai da torre;
- A segunda torre regenera o dessicante saturado;
- As torres alternam automaticamente para operação contínua.

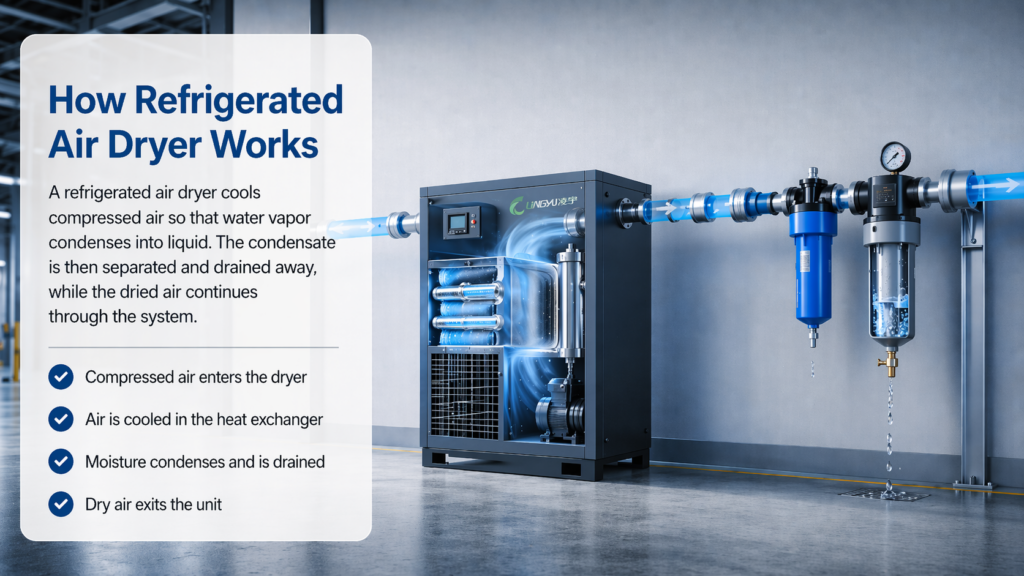

Como Funciona um Secador Frigorífico em um Sistema de Compressor
Normalmente instalado após o compressor e o reservatório de ar, o secador frigorífico tem a função de resfriar o ar comprimido para que a umidade possa ser removida.
Dentro do equipamento, o ar passa por um trocador de calor e pelo circuito de refrigeração. A temperatura diminui, o vapor de água se transforma em condensado e é automaticamente drenado.
Posteriormente, o ar é ligeiramente reaquecido antes de ser enviado à rede, reduzindo a condensação externa nas tubulações.
Para muitas indústrias, esta é a resposta mais comum à pergunta sobre como funciona um secador de ar em sistemas de compressores.

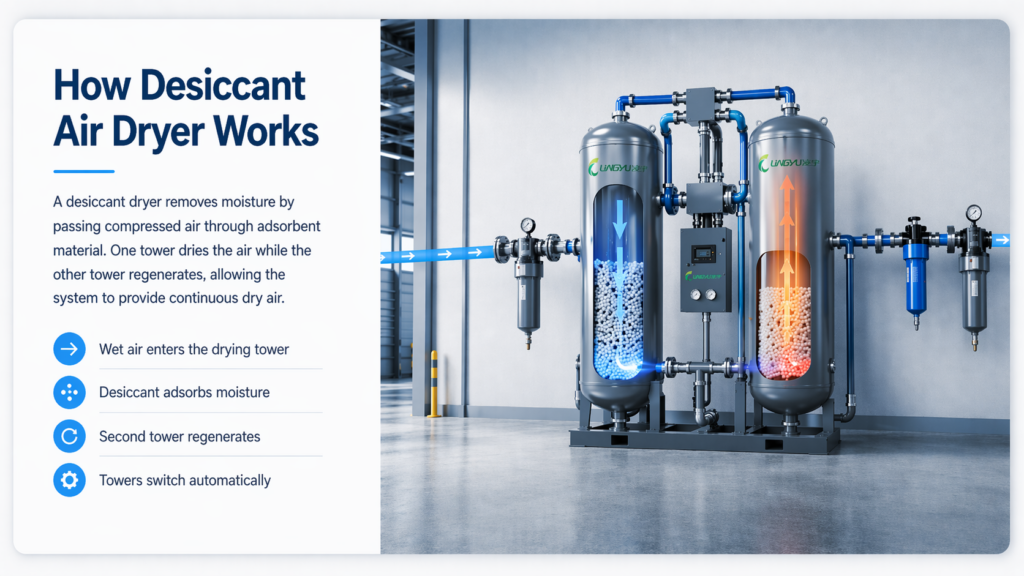

Como Funciona um Secador por Adsorção em um Sistema de Compressor
Ao contrário dos secadores frigoríficos, os secadores por adsorção não utilizam refrigeração.
O ar comprimido passa através de um leito de dessicante que captura o vapor de água. Quando o material adsorvente se aproxima da saturação, inicia-se o processo de regeneração.
Dependendo do projeto, a regeneração pode ocorrer por:
- Purga com ar seco (Heatless);
- Aquecimento externo (Heated);
- Sistema com soprador (Blower Purge).
Essa tecnologia permite alcançar níveis extremamente baixos de umidade.
Localização do Secador em um Sistema de Ar Comprimido
A configuração típica é:
Compressor → Pós-resfriador → Reservatório de Ar → Pré-filtro → Secador → Pós-filtro → Ponto de Uso
Essa disposição aumenta a eficiência da secagem e protege o secador contra contaminação excessiva.
Benefícios da Utilização de um Secador de Ar
Proteção dos Equipamentos
Reduz corrosão, desgaste e falhas em válvulas, cilindros, ferramentas e tubulações.
Melhoria da Qualidade dos Produtos
Evita problemas causados pela umidade em setores como alimentos, farmacêutico, eletrônico e pintura industrial.
Redução de Custos de Manutenção
Menos ferrugem, menos bloqueios e menor necessidade de reparos.
Maior Confiabilidade Operacional
Equipamentos pneumáticos e sistemas de automação operam de forma mais estável.
Prevenção de Congelamento
Fundamental em aplicações sujeitas a baixas temperaturas.
Como Escolher o Secador Adequado
Ao selecionar um secador para seu sistema de compressores, considere:
Ponto de Orvalho Necessário
- Aplicações gerais: secador frigorífico.
- Aplicações críticas: secador por adsorção.
Vazão de Ar
O secador deve corresponder à demanda real do sistema.
Pressão e Temperatura de Operação
Esses fatores influenciam diretamente o desempenho do equipamento.
Requisitos da Aplicação
Cada setor possui exigências específicas de qualidade do ar.
Consumo de Energia
Avalie custos operacionais e eficiência energética.
Ambiente de Instalação
Temperatura ambiente, umidade, poeira e ventilação afetam o desempenho do secador.
Aplicações Que Necessitam de Secadores de Ar
Os secadores são amplamente utilizados em:
- Processamento de alimentos e bebidas;
- Indústria farmacêutica;
- Fabricação de eletrônicos;
- Indústria têxtil;
- Linhas de embalagem;
- Oficinas automotivas;
- Processamento químico;
- Laboratórios;
- Sistemas pneumáticos de controle;
- Manufatura em geral.
Manutenção de Secadores de Ar
Para garantir desempenho confiável, recomenda-se:
- Verificar regularmente os drenos automáticos;
- Limpar ou substituir filtros;
- Monitorar o ponto de orvalho;
- Inspecionar o circuito frigorífico nos secadores refrigerados;
- Verificar válvulas e condição do dessicante nos secadores por adsorção;
- Monitorar a perda de carga do sistema;
- Manter a área de instalação limpa e bem ventilada.
A manutenção preventiva aumenta a vida útil e reduz falhas inesperadas.
Conclusão
Compreender como funciona um secador de ar em sistemas de compressores é fundamental para garantir a qualidade do ar comprimido em aplicações industriais. O secador remove a umidade do ar, protegendo equipamentos, reduzindo custos de manutenção, melhorando a qualidade dos produtos e aumentando a confiabilidade operacional.
Seja utilizando um secador frigorífico para aplicações gerais ou um secador por adsorção para requisitos de ponto de orvalho ultrabaixo, a escolha correta contribuirá para um sistema de ar comprimido mais eficiente, seguro e durável.
Em qualquer instalação industrial, o secador de ar não deve ser visto como um acessório opcional, mas como um componente essencial para um tratamento de ar comprimido confiável e de alto desempenho.
