Um secador de ar refrigerado caseiro é um sistema DIY destinado a resfriar o ar comprimido para que o vapor de água se condense em líquido e possa ser separado e drenado. Projetos DIY às vezes são construídos com equipamentos de refrigeração ou resfriamento reaproveitados, mas seu desempenho, integridade sob pressão, segurança elétrica e controle de umidade podem variar significativamente.
Para entusiastas, compreender o conceito pode ser útil para aprender como funciona o controle de umidade no ar comprimido. Entretanto, em uma instalação real de ar comprimido, qualquer componente exposto ao ar pressurizado deve possuir classificação adequada de pressão, e os circuitos de refrigeração devem ser manuseados apenas por profissionais devidamente qualificados.
Para aplicações que exigem desempenho previsível, um secador de ar refrigerado desenvolvido especificamente para essa finalidade oferece limites operacionais definidos, desempenho de ponto de orvalho sob pressão, separação de condensado e recursos de segurança.

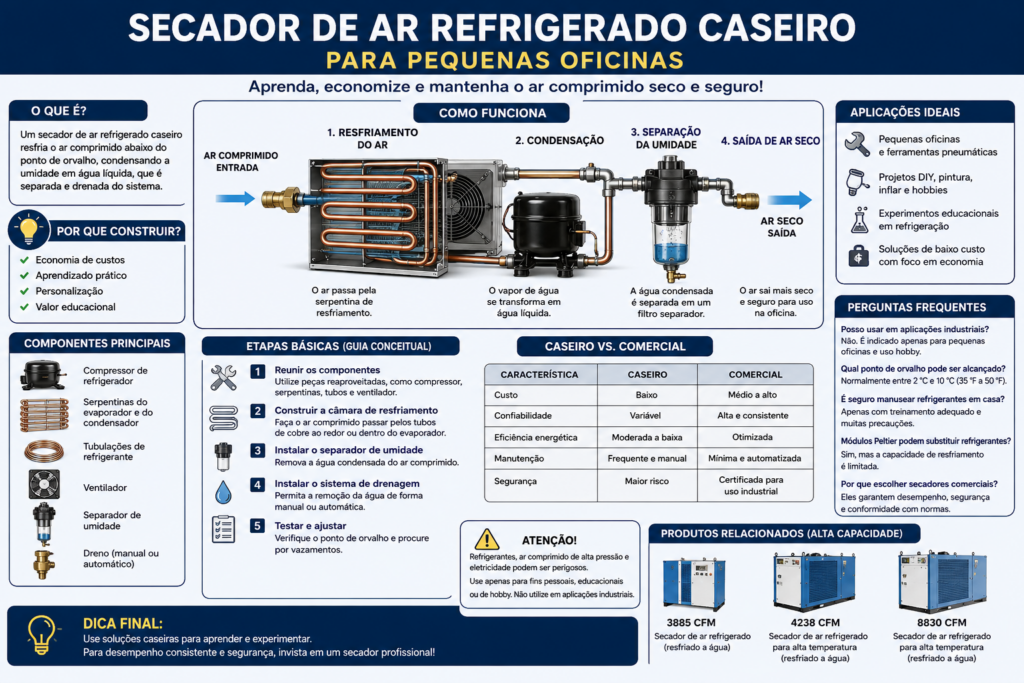

Como Funciona a Secagem Refrigerada de Ar Comprimido?
O princípio básico por trás tanto da secagem refrigerada comercial quanto de sistemas experimentais é o resfriamento e a condensação.
O ar comprimido contém vapor de água. Quando esse ar é suficientemente resfriado, parte do vapor se condensa em água líquida.
A sequência de tratamento pode ser resumida como:
ar comprimido quente e úmido → resfriamento → condensação → separação gás-líquido → drenagem → ar comprimido mais seco
Secadores refrigerados comerciais otimizam esse processo por meio de trocadores de calor projetados especificamente, controles de refrigeração, separadores, drenos e componentes classificados para pressão.
Por Que Apenas Resfriar Não É Suficiente?
Um equívoco comum é imaginar que simplesmente fazer o ar comprimido passar por uma serpentina fria já cria um secador de ar refrigerado completo.
O resfriamento é apenas a primeira parte do processo.
Depois que a umidade se condensa, o sistema precisa separar eficientemente o líquido do fluxo de ar comprimido em movimento e descarregá-lo sem perda excessiva de ar comprimido.
Se a separação for ineficiente, a água condensada pode simplesmente seguir para jusante.
Portanto, o sistema precisa realizar três funções distintas:
resfriar o ar → separar o líquido condensado → remover o líquido
Os secadores comerciais também reaquecem o ar seco por meio de troca térmica antes que ele entre no sistema de distribuição a jusante.
Entendendo o Ponto de Orvalho Sob Pressão
O ponto de orvalho sob pressão, ou PDP, descreve a temperatura na qual o vapor de água presente no ar comprimido começaria a se condensar na pressão de operação.
Um PDP mais baixo significa ar comprimido mais seco.
Não se deve presumir automaticamente que um sistema caseiro forneça um PDP de 2–10 °C apenas porque sua superfície de resfriamento atinge temperatura semelhante. O PDP real na saída depende da transferência de calor, vazão, temperatura de entrada, pressão de operação, eficiência da separação, estabilidade da refrigeração e outras condições.
Em comparação, as tecnologias convencionais de secadores refrigerados AH e WH da Lingyu especificam um ponto de orvalho sob pressão de 2–10 °C sob condições operacionais definidas.
Essa diferença entre a temperatura de resfriamento medida e o ponto de orvalho sob pressão verificado é importante ao avaliar o desempenho de um sistema DIY.
Configuração Conceitual de um Sistema de Secagem Refrigerada
Em nível conceitual, o tratamento da umidade pode envolver:
compressor → pós-resfriamento → separação de condensado → reservatório → filtragem → secagem refrigerada → tratamento a jusante → ponto de uso
A configuração exata depende do projeto do compressor e da qualidade final do ar necessária.
Um experimento DIY não deve ser considerado substituto de equipamentos de pressão projetados adequadamente apenas porque o conceito de refrigeração parece simples.
Por Que a Construção DIY no Lado Pressurizado Exige Cuidado?
O ar comprimido armazena uma quantidade significativa de energia.
Os componentes utilizados no lado do ar comprimido devem ser adequados à pressão e à temperatura reais do sistema. Vasos, tubos, conexões, trocadores de calor ou recipientes improvisados sem classificação apropriada de pressão podem criar riscos graves de falha.
Isso é especialmente importante quando se reaproveitam equipamentos de refrigeração.
Um componente projetado originalmente para conter refrigerante não deve ser automaticamente considerado adequado para funcionar como vaso de pressão de ar comprimido ou trocador de calor do lado do ar.
Por esse motivo, um secador refrigerado caseiro deve permanecer como um conceito educacional, a menos que o sistema do lado pressurizado seja devidamente projetado com componentes classificados e instalados para o serviço de ar comprimido pretendido.
A Segurança do Sistema de Refrigeração Também É Importante
O lado da refrigeração introduz outro conjunto de riscos.
Os equipamentos de refrigeração podem envolver:
- Refrigerante pressurizado
- Energia elétrica
- Superfícies quentes do compressor
- Superfícies muito frias do evaporador
- Requisitos ambientais específicos do refrigerante
Abrir, modificar, carregar ou recuperar um circuito de refrigeração exige equipamentos e conhecimentos adequados e pode estar sujeito a regulamentação dependendo da localização e do refrigerante utilizado.
Portanto, reaproveitar uma geladeira ou um aparelho de ar-condicionado envolve muito mais do que conectar seu evaporador a uma linha de ar comprimido.
Por Que uma Geladeira Antiga Não É Automaticamente um Secador de Ar?
Uma geladeira antiga pode demonstrar princípios de refrigeração, mas não foi projetada como secador de ar comprimido.
Um secador refrigerado industrial desenvolvido especificamente para essa finalidade precisa gerenciar:
- Fluxo contínuo de ar comprimido
- Alta temperatura de entrada
- Pressão de operação
- Carga de umidade
- Capacidade de transferência de calor
- Separação gás-líquido
- Drenagem de condensado
- Perda de pressão
- Controle da refrigeração
- Proteção contra congelamento
- Carga operacional variável
Uma geladeira doméstica foi projetada para uma carga térmica muito diferente.
Portanto, não se deve presumir que sua capacidade de resfriamento, controles, trocadores de calor e componentes internos sejam adequados à secagem industrial de ar comprimido.
Uma Forma Mais Segura de Experimentar o Princípio
Para fins educacionais, o princípio da refrigeração pode ser estudado sem fabricar um secador refrigerado improvisado de alta pressão.
Por exemplo, o foco pode estar em observar como o resfriamento afeta a condensação e compreender a relação entre temperatura do ar, teor de umidade, separação e drenagem.
Quando houver ar comprimido envolvido, utilize componentes comercialmente fabricados e devidamente classificados para pressão, mantendo-os dentro de seus limites operacionais especificados.
Isso preserva o valor educacional sem presumir que equipamentos de refrigeração reaproveitados sejam adequados para serviço sob pressão de ar comprimido.
Secador Refrigerado Caseiro vs. Secador Refrigerado Comercial
| Fator | Sistema DIY/Experimental | Secador Industrial Desenvolvido para Essa Finalidade |
|---|---|---|
| Desempenho de resfriamento | Depende do projeto | Definido para condições nominais |
| Ponto de orvalho sob pressão | Deve ser medido; não presumido | Especificado pelo fabricante |
| Capacidade de vazão | Depende do trocador de calor e das condições | Classificada sob condições definidas |
| Integridade sob pressão | Depende dos componentes selecionados | Projetado para a pressão de trabalho declarada |
| Separação de condensado | Frequentemente exige projeto separado | Integrada ao projeto do secador |
| Drenagem | Depende da configuração | Projetada especificamente para essa função |
| Controles de refrigeração | Podem ser limitados | Projetados para a operação do secador |
| Perda de pressão | Deve ser avaliada | Especificada para condições nominais |
| Adequação industrial | Não estabelecida automaticamente | Projetado para serviço industrial |
A diferença, portanto, não é apenas conveniência. Um secador comercial integra refrigeração, contenção de pressão, separação de umidade, drenagem, controles e desempenho operacional definido.
Como Funciona um Secador de Ar Refrigerado Comercial
A Série AH convencional resfriada a ar da Lingyu fornece um exemplo útil de um sistema industrial desenvolvido especificamente para essa função.
O ar comprimido em alta temperatura passa primeiro por pré-resfriamento e troca térmica antes de entrar no evaporador.
O evaporador resfria o ar o suficiente para que a umidade, o óleo e algumas impurezas se condensem.
Em seguida, um separador gás-líquido remove o condensado, que é descarregado por meio de um dreno automático.
Por fim, o ar comprimido seco é reaquecido em direção à temperatura ambiente antes de sair do secador.
Para a Série AH, as condições operacionais padrão incluem:
| Parâmetro | Especificação |
| Pressão nominal de entrada | 0,7 MPa |
| Pressão de operação | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 50 °C |
| Temperatura máxima de entrada | ≤80 °C |
| Ponto de orvalho sob pressão | 2–10 °C |
| Temperatura ambiente nominal | 32 °C |
| Faixa de temperatura ambiente | 2–45 °C |
| Perda de pressão | ≤0,025 MPa |
| Método de resfriamento | Resfriado a ar |
Essas condições definidas mostram por que o desempenho de um secador industrial não pode ser reproduzido simplesmente tornando o ar comprimido “frio”.
Quando um Pequeno Secador Comercial Faz Mais Sentido?
Para uma oficina que depende regularmente de ar comprimido seco, um pequeno secador comercial torna-se mais prático quando:
- A umidade está afetando ferramentas ou a produção
- O ar comprimido é utilizado com frequência
- Um ponto de orvalho sob pressão consistente é importante
- A qualidade de pintura ou acabamento é importante
- O gerenciamento automático de condensado é desejável
- A confiabilidade é mais importante do que a experimentação
A seleção do modelo deve continuar sendo baseada na vazão real, pressão, temperatura de entrada, temperatura ambiente e PDP necessário, e não apenas na capacidade nominal em CFM.
Não Esqueça a Remoção de Condensado a Montante
Não se deve esperar que um secador refrigerado processe sozinho toda a água líquida produzida pelo sistema do compressor.
Um pós-resfriamento eficiente e a separação de condensado a montante podem remover uma quantidade significativa de água líquida antes que ela alcance o secador.
Um reservatório de ar também pode contribuir para a estabilidade do sistema e proporcionar uma oportunidade adicional de separação de condensado quando instalado e drenado corretamente.
Reduzir a carga de líquido a montante ajuda o secador a desempenhar sua função prevista: controlar o vapor de água restante até o ponto de orvalho sob pressão necessário.
Filtragem e Secagem São Diferentes
Um secador controla a umidade, enquanto a filtragem trata de outros contaminantes.
Dependendo do tipo de compressor e dos requisitos finais de qualidade do ar, filtros de precisão para ar comprimido adequados podem ser necessários para controlar:
- Partículas sólidas
- Aerossóis de óleo
- Outros contaminantes
A seleção e o posicionamento dos filtros devem ser definidos considerando o sistema completo de tratamento.
Não se deve presumir que um dispositivo caseiro de resfriamento produza “ar limpo” apenas porque a água líquida foi removida.
E Quanto ao Ar para Pintura e Oficinas?
A pintura é um dos motivos pelos quais usuários DIY frequentemente investigam a secagem de ar comprimido.
A umidade e a contaminação por óleo podem interferir nos processos de acabamento, mas o secador é apenas uma parte da solução.
Para ar comprimido utilizado em pintura, considere:
umidade + aerossol de óleo + partículas + condição da tubulação + requisitos no ponto de uso
O tratamento necessário depende do processo de revestimento e dos equipamentos utilizados.
Um secador refrigerado pode fornecer controle geral da umidade, enquanto filtragem adequada e tratamento no ponto de uso ainda podem ser necessários.
Quando um Secador Refrigerado Não É Seco o Suficiente
Mesmo um secador refrigerado industrial operando corretamente possui limitações.
Se a tubulação de ar comprimido estiver exposta a temperaturas inferiores ao ponto de orvalho fornecido, a água poderá se condensar novamente a jusante.
Da mesma forma, processos sensíveis à umidade podem exigir ar substancialmente mais seco do que aquele fornecido pela secagem refrigerada convencional.
Nessas situações, um secador de ar por adsorção pode ser mais adequado.
O objetivo não é tornar o ar comprimido tão seco quanto tecnicamente possível, mas selecionar um PDP que atenda de forma confiável ao requisito real da aplicação.
Eficiência Energética: DIY vs. Sistemas Desenvolvidos para Essa Finalidade
Não se deve presumir automaticamente que equipamentos de refrigeração reaproveitados economizem energia.
O desempenho energético depende de:
- Eficiência da refrigeração
- Eficiência do trocador de calor
- Vazão
- Temperatura de entrada
- Temperatura ambiente
- Carga do compressor
- Perda de pressão
- Estratégia de controle
Um trocador de calor mal projetado no lado do ar também pode introduzir perda excessiva de pressão, aumentando indiretamente o consumo de energia do compressor.
Para operação industrial, o custo energético ao longo do ciclo de vida deve ser considerado juntamente com o custo inicial do equipamento.
Perguntas Frequentes
Posso Construir um Secador de Ar Refrigerado com uma Geladeira Antiga?
O princípio de refrigeração pode ser demonstrado utilizando equipamentos reaproveitados, mas uma geladeira antiga não foi projetada como secador industrial de ar comprimido.
Em particular, seus componentes não devem ser automaticamente utilizados como vasos de pressão de ar comprimido ou trocadores de calor.
Um Secador Caseiro Pode Atingir um Ponto de Orvalho de 2–10 °C?
Possivelmente, em determinadas condições de engenharia, mas isso não deve ser presumido.
O PDP de saída deve ser medido. A temperatura da superfície de resfriamento, isoladamente, não determina o ponto de orvalho sob pressão do ar comprimido fornecido.
Posso Usar Tubo de Cobre na Serpentina de Resfriamento do Ar Comprimido?
A escolha do material, isoladamente, não é suficiente para estabelecer a segurança.
O conjunto completo de tubos, conexões, juntas, faixa de temperatura, espessura de parede, classificação de pressão e requisitos aplicáveis de instalação deve ser adequado ao serviço de ar comprimido pretendido.
Posso Modificar o Circuito de Refrigerante por Conta Própria?
Circuitos de refrigerante envolvem pressão, riscos elétricos e requisitos de manuseio do refrigerante.
A manutenção de sistemas de refrigeração deve ser realizada por profissionais devidamente qualificados, utilizando equipamentos e procedimentos adequados.
Um Secador DIY Pode Ser Utilizado em uma Linha de Produção Industrial?
Não se deve presumir que um sistema caseiro experimental seja adequado ao serviço industrial.
Sistemas industriais exigem capacidade previsível, integridade sob pressão, desempenho de ponto de orvalho, drenagem, controles, facilidade de manutenção e conformidade com os requisitos aplicáveis.
Um Secador Refrigerado É Suficiente para Ar de Pintura?
Ele pode controlar a umidade, mas a pintura também pode exigir controle de partículas e óleo.
O requisito completo de qualidade do ar comprimido deve ser considerado.
Devo Usar um Secador Refrigerado ou por Adsorção?
Utilize secagem refrigerada quando o ponto de orvalho sob pressão fornecido for suficiente para o processo.
Se a aplicação exigir PDP substancialmente mais baixo ou se a tubulação a jusante estiver sujeita a temperaturas inferiores ao ponto de orvalho fornecido pelo secador refrigerado, a secagem por adsorção pode ser mais adequada.
Experimento DIY ou Secador de Ar Industrial?
Um secador de ar refrigerado caseiro pode ser útil para compreender os princípios de resfriamento, condensação, separação de umidade e tratamento do ar comprimido. Entretanto, existe uma diferença importante entre demonstrar o princípio e construir um equipamento capaz de lidar com ar comprimido com segurança em serviço contínuo.
O circuito de refrigeração é apenas uma parte de um secador completo. Trocadores de calor classificados para pressão, separação gás-líquido eficiente, drenagem automática, controle da perda de pressão, proteção do sistema de refrigeração e desempenho estável do ponto de orvalho são igualmente importantes.
Para experimentos por hobby, mantenha o projeto focado no aprendizado e utilize componentes corretamente classificados sempre que houver ar comprimido envolvido. Para oficinas e sistemas industriais nos quais o fornecimento confiável de ar seco é importante, um secador desenvolvido especificamente para essa finalidade geralmente é a solução mais adequada.
Para ajuda na seleção de um secador comercial de acordo com a vazão real, pressão, temperatura de entrada, condições ambientais e ponto de orvalho sob pressão necessário, entre em contato com a Lingyu.
