O ar comprimido é amplamente utilizado na fabricação, produção automotiva, processamento de alimentos, eletrônicos, indústria farmacêutica, embalagem e muitas outras aplicações industriais.
No entanto, todo compressor de ar aspira ar atmosférico que contém vapor de água. Quando esse ar é comprimido e depois resfriado, parte da umidade pode condensar dentro de reservatórios, tubulações, válvulas, equipamentos pneumáticos e máquinas de produção.

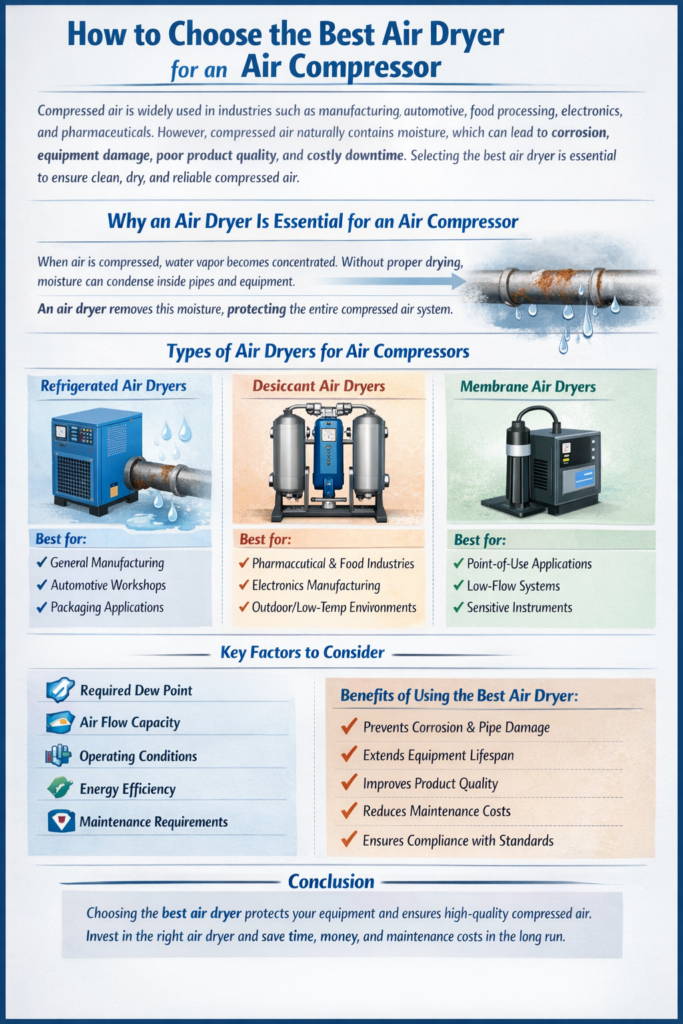

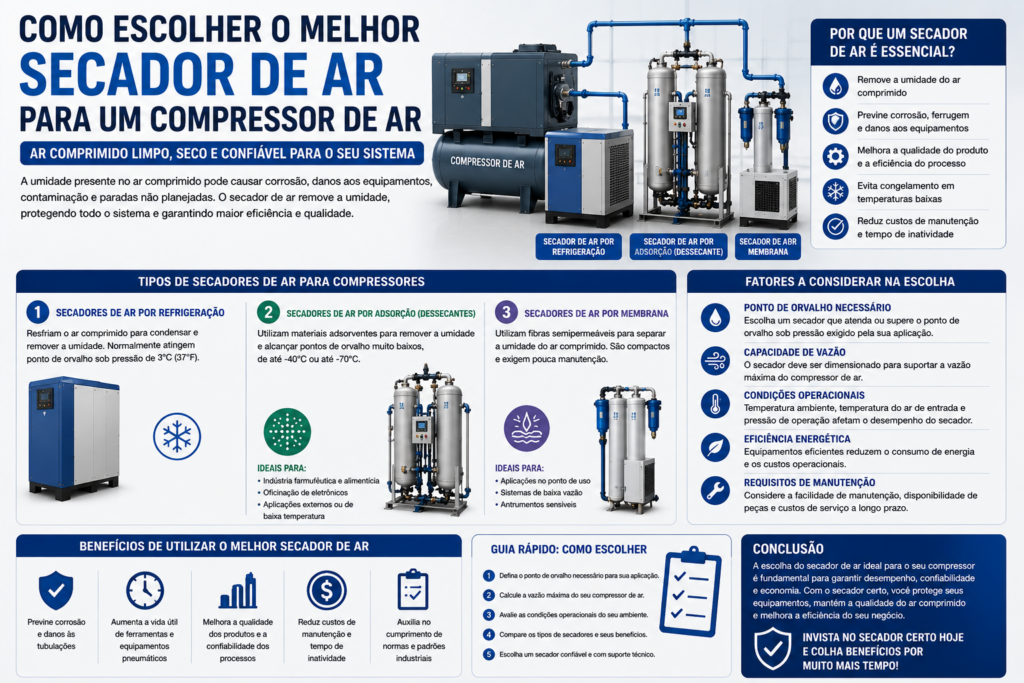

Escolher o melhor secador de ar para um compressor de ar, portanto, significa compatibilizar o secador com a vazão real do compressor e com a qualidade de ar exigida a jusante.
A escolha correta depende do ponto de orvalho sob pressão, vazão do compressor, pressão operacional, temperatura de descarga, condições ambientais, queda de pressão, método de regeneração, filtragem, consumo de energia e manutenção — e não simplesmente de qual secador produz o menor ponto de orvalho.
A Lingyu oferece secadores de ar por refrigeração, secadores de ar por adsorção, sistemas combinados de secagem e filtragem de precisão para diferentes requisitos de tratamento de ar comprimido.
Por que um compressor de ar precisa de um secador?
Um compressor de ar não remove a umidade naturalmente presente no ar atmosférico.
A compressão aumenta a concentração de vapor de água no ar comprimido. À medida que esse ar esfria posteriormente, o vapor de água pode atingir a saturação e começar a condensar em água líquida.
Sem um controle eficaz da umidade, o condensado pode contribuir para corrosão, congelamento, problemas de controle pneumático, contaminação e deterioração dos equipamentos.
Um secador de ar reduz o teor de umidade para que o ar comprimido permaneça suficientemente seco para as condições das tubulações e dos processos a jusante.
Para usuários que estejam comparando as tecnologias disponíveis, consulte o guia sobre tipos de secadores de ar comprimido.
Comece pelo compressor, não pelo secador
Um erro comum de dimensionamento é selecionar o secador apenas com base na capacidade nominal do compressor.
Na prática, o secador recebe ar comprimido sob uma combinação específica de vazão, pressão, temperatura e carga de umidade.
Um compressor operando com alta temperatura de descarga pode impor uma carga térmica e de umidade muito maior ao secador do que a mesma vazão nominal entrando a uma temperatura mais baixa.
Da mesma forma, a vazão que chega ao secador pode ser diferente da capacidade indicada na placa do compressor devido à pressão operacional, variações de carga, uso de vários compressores, configuração dos reservatórios ou futura expansão da planta.
A sequência correta de seleção é, portanto:
Condições operacionais do compressor → Qualidade de ar exigida a jusante → Tecnologia do secador → Capacidade corrigida do secador
Secadores de ar por refrigeração
Um secador de ar por refrigeração resfria o ar comprimido até que o vapor de água condense.
O condensado é então separado e descarregado antes que o ar comprimido seco continue a jusante.
Essa tecnologia é amplamente utilizada em sistemas industriais gerais de ar comprimido porque proporciona controle prático da umidade sem os requisitos de ar de regeneração associados a muitos secadores por adsorção.
A linha de secadores por refrigeração da Lingyu inclui configurações refrigeradas a ar, refrigeradas a água, de baixa queda de pressão, com trocador de calor de placas e de frequência variável.
Dependendo da série e das condições operacionais especificadas, os secadores por refrigeração da Lingyu geralmente fornecem ponto de orvalho sob pressão de 2–10 °C.
Para uma explicação mais detalhada do processo, consulte como funciona um secador de ar por refrigeração.
Quando um secador por refrigeração é uma boa escolha?
Um secador por refrigeração costuma ser um ponto de partida prático quando:
- É necessário ar para uso geral na planta.
- As tubulações a jusante não ficam regularmente expostas a temperaturas abaixo do ponto de orvalho selecionado.
- O processo não exige ar comprimido extremamente seco.
- Uma operação simples é importante.
- Perdas de ar de regeneração são indesejáveis.
Isso torna a secagem por refrigeração adequada para muitas aplicações de fabricação, montagem, produção automotiva, embalagem, máquinas e sistemas pneumáticos gerais.
A questão principal não é se a secagem por refrigeração é inerentemente “melhor” do que a secagem por adsorção.
A questão é se sua faixa de ponto de orvalho sob pressão é suficiente para a aplicação.
Secadores de ar por adsorção
Um secador de ar por adsorção é utilizado quando o sistema de ar comprimido exige um ponto de orvalho sob pressão significativamente mais baixo.
Em vez de depender principalmente da condensação, o secador faz o ar comprimido atravessar um material adsorvente que captura o vapor de água residual.
Projetos regenerativos normalmente alternam entre adsorção e regeneração para que o ar comprimido possa ser fornecido continuamente.
A Lingyu oferece configurações de secadores regenerativos por adsorção sem aquecimento, com purga aquecida, modulares, aquecidos por soprador, aquecidos por soprador com zero purga e por calor de compressão.
Por exemplo, o secador regenerativo HRB-E aquecido por soprador e com baixo consumo de purga fornece:
- Ponto de orvalho sob pressão na saída: −20 °C / −40 °C opcional
- Consumo de ar de regeneração: 2–3%
- Pressão nominal de entrada: 0,7 MPa
- Faixa de pressão operacional: 0,6–1,0 MPa
- Temperatura nominal de entrada: 10–30 °C
- Temperatura máxima de entrada: ≤40 °C
Para mais informações sobre secagem por adsorção, consulte o princípio de funcionamento dos secadores de ar por adsorção.
Você realmente precisa de um ponto de orvalho sob pressão de −40 °C?
Nem todo sistema de compressor precisa de ar extremamente seco.
Se o processo operar de forma confiável com o ponto de orvalho sob pressão fornecido por um secador por refrigeração, especificar −40 °C pode aumentar desnecessariamente o custo de capital, o consumo de energia, as necessidades de regeneração e a manutenção.
Por outro lado, um ponto de orvalho sob pressão mais baixo pode ser necessário quando as tubulações a jusante operam em condições frias ou quando o próprio processo de produção exige ar comprimido muito seco.
O ponto de orvalho sob pressão desejado deve, portanto, ser determinado com base no requisito real do processo e na temperatura mínima a jusante, em vez de simplesmente escolher o menor valor disponível.
O menor ponto de orvalho não significa automaticamente o melhor secador.
E quanto a −70 °C?
Um ponto de orvalho sob pressão de −70 °C não deve ser tratado como uma especificação geral padrão para os secadores por adsorção da Lingyu, a menos que a configuração específica do secador seja explicitamente classificada para esse valor.
Para as famílias de secadores regenerativos abordadas aqui, devem ser utilizados valores específicos do modelo, como −20 °C e −40 °C, quando essas forem as especificações suportadas.
Isso evita selecionar ou descrever equipamentos com base em um valor genérico de ponto de orvalho que pode não corresponder à configuração real do secador.
E quanto aos secadores de ar por membrana?
A secagem por membrana é utilizada no setor mais amplo de ar comprimido, especialmente em determinadas aplicações de baixa vazão ou no ponto de uso.
No entanto, a linha atual de secadores da Lingyu concentra-se em secadores por refrigeração, secadores regenerativos por adsorção e sistemas combinados de secagem.
Para uma seleção de equipamentos baseada na linha da Lingyu, essas são, portanto, as principais tecnologias de secagem a serem comparadas.
Secadores de ar combinados
Às vezes, a resposta não é simplesmente “por refrigeração ou por adsorção”.
Um secador combinado utiliza uma etapa por refrigeração para remover uma parte substancial da carga inicial de umidade antes que o ar comprimido entre na etapa de adsorção.
Essa configuração reduz a carga de umidade que entra na seção de adsorção e pode reduzir a demanda de regeneração, mantendo ao mesmo tempo um baixo ponto de orvalho sob pressão.
A Série DC da Lingyu combina secagem por refrigeração e adsorção e fornece ponto de orvalho sob pressão na saída de ≤−40 °C nas condições operacionais especificadas.
Para aplicações que exigem secagem mais profunda e, ao mesmo tempo, redução da carga de umidade sobre a etapa de adsorção, o secador combinado de ar comprimido Série DC oferece uma opção integrada.
Compatibilize o secador com a vazão do compressor
A vazão nominal do secador deve ser compatibilizada com a demanda máxima de ar comprimido que ele poderá realmente receber.
Isso significa olhar além do consumo médio da planta.
Se o secador estiver subdimensionado durante períodos de pico de produção, poderá não manter o ponto de orvalho sob pressão exigido.
Quando vários compressores compartilham um único secador, a seleção deve considerar a combinação máxima que pode operar simultaneamente.
A expansão futura também é importante.
Um secador dimensionado sem capacidade de reserva pode se tornar subdimensionado quando uma nova linha de produção for adicionada.
No entanto, um superdimensionamento excessivo também não é automaticamente desejável, especialmente quando aumenta o custo de capital ou reduz a eficiência operacional.
O objetivo é selecionar uma capacidade adequada para a demanda normal, demanda de pico, condições operacionais e expansão futura realista.
Verifique a pressão real na entrada do secador
Não utilize apenas a pressão indicada na placa do compressor.
O valor relevante é a pressão real que entra no secador.
Filtros, reservatórios, tubulações, válvulas e outros equipamentos de tratamento podem gerar perdas de pressão entre o compressor e o secador ou entre o secador e o ponto de uso.
Muitas configurações de secadores regenerativos por adsorção da Lingyu utilizam:
- Pressão nominal de entrada: 0,7 MPa
- Faixa de pressão operacional: 0,6–1,0 MPa
Outras classificações de pressão podem estar disponíveis dependendo da configuração específica.
Portanto, o secador selecionado deve ser verificado em relação à pressão operacional real da estação de ar comprimido.
Preste muita atenção à temperatura de descarga do compressor
A temperatura é uma das variáveis mais importantes no dimensionamento do secador.
Ar comprimido mais quente pode transportar uma carga maior de umidade e impor maior demanda aos equipamentos de tratamento a jusante.
Isso pode ser especialmente importante para compressores operando em temperaturas ambientes elevadas ou em instalações onde o pós-resfriamento é limitado.
Diferentes tecnologias de secadores também exigem condições de entrada muito diferentes.
Por exemplo, o secador regenerativo HRB-E da Lingyu, aquecido por soprador, apresenta:
- Temperatura nominal de entrada: 10–30 °C
- Temperatura máxima de entrada: ≤40 °C
Em contraste, o secador regenerativo HOC-E por calor de compressão foi especificamente projetado em torno de ar de descarga do compressor em alta temperatura:
- Temperatura nominal de entrada: 120 °C
- Faixa permitida de temperatura de entrada: 110–180 °C
- Consumo de ar de regeneração: ≤3%
- Ponto de orvalho sob pressão na saída: −20 °C / −40 °C opcional
Isso demonstra por que a tecnologia do secador deve ser compatibilizada com a arquitetura do compressor, em vez de ser selecionada apenas pelo ponto de orvalho.
Considere o tipo de compressor
O tipo de compressor pode influenciar qual tecnologia de secador faz sentido.
Um secador padrão por refrigeração ou por adsorção regenerativa pode ser utilizado a jusante de muitos sistemas convencionais de ar comprimido quando suas condições de entrada necessárias forem atendidas.
Os secadores por calor de compressão são diferentes porque utilizam intencionalmente a energia térmica disponível no ar de descarga do compressor em alta temperatura para a regeneração do dessecante.
Portanto, a secagem HOC não deve ser selecionada apenas porque seu consumo de ar de regeneração parece atraente.
A configuração do compressor e as condições operacionais precisam realmente ser compatíveis com essa tecnologia.
Não ignore a queda de pressão
A eficiência do secador não depende apenas de potência elétrica.
A queda de pressão através do secador afeta todo o sistema do compressor.
Se os equipamentos a jusante exigirem uma pressão fixa, perdas excessivas de pressão no sistema de tratamento podem exigir que a estação de compressores opere com pressão de descarga mais elevada, aumentando o consumo total de energia.
Portanto, a queda de pressão deve ser avaliada juntamente com o ponto de orvalho sob pressão, capacidade de vazão e energia de regeneração.
Por exemplo, o secador por refrigeração Série DD da Lingyu, de baixa queda de pressão, é especificado com queda de pressão em plena carga de <0,01 MPa.
Para informações adicionais em nível de sistema, consulte o guia sobre queda de pressão do ar comprimido.
Compare o consumo de ar de regeneração
Ao escolher um secador regenerativo por adsorção, o método de regeneração pode alterar significativamente a economia operacional.
Diferentes configurações da Lingyu demonstram isso claramente:
| Configuração do secador | Consumo de ar de regeneração |
|---|---|
| Série HH sem aquecimento | 8–14% em média |
| Configuração com purga aquecida | 4–8% |
| HRB-E aquecido por soprador com baixo consumo de purga | 2–3% |
| HOC-E por calor de compressão | ≤3% |
| HOC-Z por calor de compressão zero purga | 0% |
Essas diferenças tornam-se particularmente importantes em grandes sistemas de ar comprimido que operam continuamente.
Um secador com preço de compra mais elevado pode, em alguns casos, proporcionar menores custos operacionais de longo prazo ao reduzir perdas de ar comprimido, mas o resultado econômico real depende da vazão, horas de operação, custo da eletricidade, eficiência do compressor, manutenção e outras condições da instalação.
Ar seco não é o mesmo que ar limpo
Um secador de ar controla principalmente a umidade.
Aerossóis de óleo, vapor de óleo, poeira, partículas de corrosão e partículas de dessecante podem exigir filtragem separada.
Um sistema completo de tratamento de ar comprimido pode, portanto, incluir compressor, reservatório, secador, filtros a montante e a jusante, drenos, separadores e tratamento no ponto de uso, conforme necessário.
Quando for necessário controle adicional de contaminantes, um filtro de precisão para ar comprimido da Lingyu pode fazer parte do sistema de tratamento.
Essa distinção é particularmente importante quando a qualidade do ar comprimido afeta diretamente o produto ou o processo de produção.
Compatibilize o secador com a aplicação
Fabricação geral e produção automotiva
Para fabricação geral e muitas aplicações de produção automotiva, a secagem por refrigeração pode proporcionar um equilíbrio adequado entre remoção de umidade, simplicidade operacional e custo do ciclo de vida.
As soluções da Lingyu para fabricação automotiva e componentes de transporte fornecem contexto adicional para essas aplicações.
Processamento de alimentos
No processamento de alimentos, o secador e a configuração de filtragem devem ser selecionados de acordo com a forma como o ar comprimido interage com o processo ou produto.
As soluções de ar comprimido da Lingyu para alimentos e bebidas fornecem contexto adicional de aplicação.
Fabricação de eletrônicos e semicondutores
Em operações de eletrônicos e semicondutores, os requisitos de umidade podem ser mais rigorosos.
O ponto de orvalho sob pressão necessário ainda deve ser definido pelo processo real, em vez de ser presumido apenas com base no nome do setor.
As soluções da Lingyu para fabricação de eletrônicos e semicondutores fornecem informações específicas para esse setor.
Manutenção e custo do ciclo de vida
O menor preço de compra não significa necessariamente o menor custo total.
Nos secadores por refrigeração, a manutenção pode envolver drenos de condensado, trocadores de calor, condensadores, componentes de refrigeração e controles.
Nos secadores por adsorção, o custo do ciclo de vida pode incluir perdas de ar de regeneração, substituição do dessecante, válvulas, silenciadores, aquecedores, sopradores, filtros e instrumentos de monitoramento.
Também deve ser considerada a energia do compressor associada à superação da queda de pressão do secador e do sistema de tratamento.
Uma comparação significativa considera, portanto:
Custo de capital + energia do compressor + energia do secador + perdas de ar de regeneração + manutenção + consumíveis + tempo de parada
Isso fornece uma base muito mais útil para a seleção do equipamento do que apenas o preço de compra.
Checklist prático de seleção
Antes de escolher o secador, defina:
- Vazão real do compressor
- Vazão máxima do compressor
- Pressão na entrada do secador
- Temperatura normal de entrada
- Temperatura máxima de entrada
- Ponto de orvalho sob pressão necessário
- Temperatura mínima a jusante ou ambiente
- Tipo de compressor
- Horas diárias e anuais de operação
- Queda de pressão aceitável
- Filtragem necessária
- Consumo aceitável de ar de regeneração
- Disponibilidade de água de resfriamento, quando relevante
- Requisitos elétricos e de controle
- Acesso para manutenção
- Requisitos de redundância
- Expansão futura prevista da capacidade
Depois que esses valores forem conhecidos, a seleção do secador se torna um exercício técnico de dimensionamento, em vez de uma comparação de termos de marketing.
Para um processo de seleção mais detalhado, consulte o guia de seleção de secadores de ar comprimido da Lingyu.
Conclusão
Escolher o melhor secador de ar para um compressor de ar começa por entender o que realmente sai do compressor e o que o processo a jusante exige.
Um secador por refrigeração costuma ser adequado quando um ponto de orvalho sob pressão moderado de 2–10 °C é suficiente.
Um secador regenerativo por adsorção é mais apropriado quando são necessários níveis de umidade substancialmente mais baixos, com configurações como −20 °C e −40 °C disponíveis dependendo da série do secador.
Um secador combinado pode reduzir a carga inicial de umidade antes de uma secagem mais profunda por adsorção, com a Série DC da Lingyu fornecendo ponto de orvalho sob pressão na saída de ≤−40 °C nas condições operacionais especificadas.
Para sistemas de grande porte ou operação contínua, o método de regeneração — sem aquecimento, aquecido, por soprador com baixo consumo de purga, zero purga ou por calor de compressão — pode afetar significativamente as perdas de ar comprimido e o custo operacional ao longo do ciclo de vida.
O melhor secador, portanto, não é simplesmente aquele com o menor ponto de orvalho sob pressão ou o menor preço de compra.
É o secador corretamente compatibilizado com a vazão do compressor, pressão de entrada, temperatura de descarga, ponto de orvalho sob pressão necessário, condições ambientais, queda de pressão, requisitos de filtragem, energia de regeneração, estratégia de manutenção e custo do ciclo de vida.
