Selecionar um secador de ar comprimido não é simplesmente uma questão de fazer corresponder a capacidade nominal em CFM do secador à do compressor. A escolha correta depende do ponto de orvalho sob pressão necessário, vazão máxima real, temperatura de entrada, pressão de operação, condições ambientais ou da água de resfriamento, perda de pressão admissível e requisitos finais de qualidade do ar da aplicação.
Uma seleção correta ajuda a controlar a condensação a jusante sem adicionar capacidade de tratamento, consumo de ar de purga ou custos energéticos desnecessários.
1. Comece pelo Ponto de Orvalho Sob Pressão Necessário
O primeiro passo para selecionar um secador de ar comprimido é determinar quão seco o ar realmente precisa estar.
O ponto de orvalho sob pressão, ou PDP, é a temperatura na qual o vapor de água presente no ar comprimido começa a se condensar na pressão do sistema.
Uma regra útil é comparar o PDP necessário com a menor temperatura que o ar comprimido encontrará a jusante.
Se tubulações, equipamentos ou instrumentos puderem ficar mais frios do que o PDP fornecido, pode ocorrer condensação adicional.
Quando um Secador Refrigerado É Adequado
Para muitos sistemas industriais internos, um secador de ar refrigerado fornece controle de umidade suficiente.
Os secadores refrigerados convencionais AH resfriados a ar e WH resfriados a água da Lingyu especificam um PDP de 2–10 °C sob condições nominais de operação.
As aplicações típicas incluem manufatura geral, máquinas pneumáticas, sistemas de montagem, oficinas e outros processos nos quais pontos de orvalho muito baixos não são necessários.
Quando um Secador por Adsorção É Adequado
Aplicações que exigem PDP substancialmente mais baixo devem ser avaliadas para secagem por adsorção.
Por exemplo, as tecnologias CH sem calor e com regeneração aquecida da Lingyu especificam uma faixa de PDP de −50 °C a −20 °C sob suas condições operacionais especificadas.
Um PDP mais baixo pode ser importante quando a tubulação de ar comprimido fica exposta a temperaturas de congelamento ou quando um processo sensível à umidade exige ar significativamente mais seco.
O princípio correto é, portanto:
primeiro escolha o PDP necessário; depois escolha a tecnologia do secador.
2. Escolha a Tecnologia de Secagem Apropriada
Depois de estabelecer o PDP necessário, compare apenas as tecnologias que realmente conseguem atingi-lo.
Secadores de Ar Refrigerados
Secadores refrigerados resfriam o ar comprimido para que o vapor de água se condense em líquido. A umidade condensada é separada e drenada automaticamente antes que o ar seco siga para jusante.
Para as séries convencionais AH e WH da Lingyu, as especificações operacionais típicas incluem:
| Parâmetro | Especificação |
|---|---|
| Pressão nominal de entrada | 0,7 MPa |
| Pressão de operação | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 50 °C |
| Temperatura máxima de entrada | ≤80 °C |
| Ponto de orvalho sob pressão | 2–10 °C |
| Temperatura ambiente nominal | 32 °C |
| Faixa de temperatura ambiente | 2–45 °C |
| Perda de pressão | ≤0,025 MPa |
A tecnologia refrigerada geralmente é uma escolha prática quando essa faixa de PDP atende à aplicação.
Secadores por Adsorção sem Calor
Um secador por adsorção sem calor normalmente utiliza duas torres com dessecante. Uma torre seca o ar comprimido enquanto uma parte do ar já seco regenera a outra torre.
O secador por adsorção com regeneração sem calor Série CH da Lingyu opera com:
- Pressão nominal: 0,7 MPa
- Faixa de pressão de operação: 0,6–1,0 MPa
- Temperatura nominal de entrada: 10–30 °C
- Temperatura máxima de entrada: ≤40 °C
- Consumo de ar de regeneração: 8–14%
- PDP: −50 °C a −20 °C
A tecnologia sem calor oferece um método de regeneração relativamente simples, mas o consumo de ar de purga deve ser incluído no custo operacional ao longo do ciclo de vida.
Secadores com Regeneração Aquecida
A regeneração aquecida utiliza calor externo durante a dessorção, reduzindo a quantidade de ar comprimido seco necessária para regeneração.
O secador de ar por adsorção com regeneração aquecida da Lingyu utiliza essa abordagem para aplicações nas quais se deseja menor consumo de purga.
Para a tecnologia CH aquecida, o consumo de ar de regeneração especificado é de 4–8%, em comparação com 8–14% na configuração CH sem calor.
A contrapartida é o consumo adicional de energia do aquecedor e a maior complexidade do sistema.
Secadores com Regeneração por Soprador
Para sistemas maiores, nos quais a purga de ar comprimido representa um custo operacional significativo, pode-se considerar a regeneração com soprador.
O secador por adsorção com soprador e purga zero utiliza uma estratégia de regeneração diferente, destinada a reduzir a dependência do ar comprimido seco durante a regeneração.
Ao comparar tecnologias com soprador e sistemas convencionais de purga, considere consumo elétrico total, perda de ar de purga, perfil de operação, manutenção e PDP necessário, em vez de analisar apenas a porcentagem de purga.
Secadores com Aproveitamento do Calor de Compressão
Quando a configuração do compressor fornece energia térmica adequada, a secagem por calor de compressão pode utilizar o calor do compressor para regenerar o dessecante.
A adequação dos secadores HOC depende fortemente do tipo de compressor, temperatura de descarga, perfil de operação, vazão e PDP necessário.
A seleção HOC deve, portanto, ser considerada juntamente com a estação de compressores, e não como uma decisão isolada sobre o secador.
Secadores Combinados
Um secador combinado integra secagem refrigerada e por adsorção.
A etapa refrigerada remove primeiro uma parte significativa da carga de umidade. Em seguida, a etapa de adsorção proporciona uma secagem mais profunda.
O secador de ar comprimido combinado Série DH da Lingyu é um exemplo dessa abordagem integrada.
A tecnologia combinada pode ser considerada quando é necessário ar com baixo PDP e o pré-tratamento refrigerado oferece uma primeira etapa de tratamento útil.
3. Calcule a Vazão Máxima Real
Depois de escolher a tecnologia apropriada do secador, determine quanto ar comprimido o equipamento realmente precisará processar.
Não dimensione apenas com base no consumo médio.
O secador deve ser avaliado em relação à vazão máxima esperada durante a operação normal.
Em uma instalação com um único compressor, isso pode ser relativamente simples. Em estações com vários compressores, entretanto, é necessário considerar quantos compressores podem operar simultaneamente e como o sistema de controle realiza o sequenciamento.
Por exemplo, se dois compressores puderem alimentar simultaneamente um coletor comum, o secador pode precisar atender à vazão combinada dos dois, e não apenas à vazão de um compressor.
A expansão futura também deve ser considerada quando houver um plano realista para aumentar a demanda de ar comprimido.
4. Não Selecione o Secador Apenas pelo CFM Nominal
Um secador classificado para determinada vazão em uma condição específica não necessariamente fornecerá a mesma capacidade efetiva em outras condições.
A carga real de umidade e térmica depende de fatores como:
vazão + pressão de entrada + temperatura de entrada + condições ambientais/da água de resfriamento
É por isso que os fatores de correção são importantes.
O secador deve ser selecionado com base nas condições nominais do fabricante e nos dados de correção aplicáveis, em vez de utilizar uma porcentagem universal de superdimensionamento.
Simplesmente comprar um secador 10%, 20% ou 30% maior não substitui um dimensionamento adequado.
5. Verifique a Temperatura de Descarga do Compressor e de Entrada do Secador
A temperatura de entrada tem grande efeito sobre o desempenho dos secadores refrigerados.
Ar comprimido mais quente possui maior carga térmica e pode transportar mais vapor de água para o secador.
Os secadores refrigerados convencionais AH e WH de alta temperatura de entrada da Lingyu são classificados para:
- Temperatura nominal de entrada: 50 °C
- Temperatura máxima especificada: ≤80 °C
Um pós-resfriador eficiente e um separador de condensado a montante podem reduzir tanto a temperatura quanto a carga de líquido antes que o ar alcance a etapa de secagem.
Para sistemas por adsorção, os requisitos de temperatura de entrada são diferentes.
As tecnologias convencionais CH e HH da Lingyu especificam:
- Temperatura nominal de entrada: 10–30 °C
- Temperatura máxima: ≤40 °C
Não presuma que um secador projetado para uma determinada faixa de temperatura de entrada possa substituir diretamente outro projetado para condições diferentes.
6. Verifique a Pressão Real de Operação
A pressão de operação afeta a capacidade do secador.
Os secadores refrigerados convencionais AH/WH e os secadores por adsorção CH/HH da Lingyu normalmente utilizam 0,7 MPa como pressão nominal de entrada, com faixa operacional de 0,6–1,0 MPa.
Outras pressões podem exigir uma configuração diferente ou confirmação do fabricante.
Quando a pressão real de operação for diferente da condição nominal, utilize o fator de correção apropriado, em vez de depender apenas da capacidade nominal de vazão.
7. Avalie o Ambiente de Instalação
Secadores Refrigerados a Ar
Secadores resfriados a ar rejeitam calor para o ambiente ao redor.
Por isso, uma ventilação adequada é essencial.
A Série AH convencional da Lingyu especifica:
- Temperatura ambiente nominal: 32 °C
- Faixa de temperatura ambiente em operação: 2–45 °C
Para instalação interna, o secador deve ser colocado sobre piso de concreto nivelado, sem necessidade de fundação dedicada, com aproximadamente 1,5 m de espaço livre mínimo ao redor do equipamento.
Ventilação inadequada, altas temperaturas ambientes, superfícies sujas do condensador ou recirculação do ar quente de descarga podem reduzir o desempenho de resfriamento.
Secadores Refrigerados a Água
Quando há água de resfriamento adequada disponível, podem ser considerados secadores refrigerados a água.
A Série WH da Lingyu especifica:
- Pressão da água de resfriamento: 0,2–0,4 MPa
- Temperatura nominal da água de resfriamento: ≤32 °C
- Faixa de temperatura da água em operação: 2–38 °C
A vazão real da água de resfriamento e os requisitos de conexão devem ser confirmados para o modelo selecionado.
A qualidade da água e a capacidade da instalação de rejeitar o calor absorvido também devem fazer parte da avaliação do sistema.
8. Considere Secadores Refrigerados a Ar vs. a Água
Quando a secagem refrigerada é apropriada, o método de resfriamento do condensador se torna outra decisão de seleção.
Secadores resfriados a ar são convenientes quando há ventilação suficiente e condições ambientais adequadas.
Sistemas resfriados a água podem ser úteis quando existe água de resfriamento disponível na planta ou quando não é desejável rejeitar uma grande carga térmica de refrigeração diretamente no ambiente da sala de equipamentos.
Nenhum método de resfriamento é universalmente mais eficiente.
A melhor escolha depende do ambiente de instalação, disponibilidade e custo da água de resfriamento, ventilação, capacidade de manutenção e consumo energético total da instalação.
9. Avalie a Perda de Pressão
A perda de pressão é frequentemente ignorada durante a seleção do secador.
Cada filtro, secador, separador, válvula, conexão e trecho de tubulação contribui para a perda total de pressão do sistema.
Se uma perda excessiva obrigar o compressor a operar com uma pressão de descarga mais elevada para manter a pressão necessária no ponto de uso, o consumo total de energia pode aumentar.
Os secadores refrigerados convencionais AH e WH da Lingyu especificam perda de pressão de ≤0,025 MPa sob condições nominais.
Para aplicações em que uma perda de pressão menor é um objetivo importante de projeto, o secador refrigerado com trocador de calor de placas 3 em 1 da Lingyu utiliza um projeto integrado com trocador de alumínio e especifica perda de pressão inferior a 0,015 MPa.
A perda de pressão deve, portanto, ser avaliada juntamente com o consumo elétrico do secador ao comparar alternativas.
10. Combine a Tecnologia de Economia de Energia com o Perfil de Carga
Um secador com tecnologia avançada de controle não economiza automaticamente a mesma quantidade de energia em todas as instalações.
O perfil real de carga da instalação é importante.
Para sistemas com variação significativa de vazão, o secador de ar refrigerado com conversão de frequência da Lingyu utiliza controle de frequência variável do compressor para ajustar a capacidade de refrigeração mais de perto à demanda.
Esse tipo de controle pode ser especialmente relevante quando o sistema de ar comprimido passa períodos significativos em carga parcial.
Uma instalação que opera continuamente próxima da carga máxima pode ter prioridades de otimização diferentes.
A análise energética deve, portanto, considerar as horas anuais de operação e a variação de carga, e não apenas a potência nominal.
11. Inclua a Filtragem na Seleção do Secador
Um secador trata principalmente do vapor de água. Não se deve esperar que ele remova todos os contaminantes do ar comprimido.
Dependendo do tipo de compressor e da aplicação, o ar comprimido também pode conter:
- Partículas sólidas
- Ferrugem e incrustações da tubulação
- Aerossóis de óleo
- Vapor de óleo
- Outros contaminantes específicos do processo
Uma filtragem de precisão para ar comprimido adequada deve, portanto, ser incorporada conforme a qualidade final de ar necessária.
Para secadores por adsorção, em particular, a filtragem correta a montante ajuda a proteger o dessecante contra contaminação.
Também pode ser necessária filtragem a jusante conforme a especificação final de partículas e óleo.
12. Selecione o Secador Conforme a Aplicação
O mesmo secador não é adequado para todos os setores.
Na fabricação automotiva, ferramentas pneumáticas gerais e máquinas de montagem podem ter requisitos de qualidade do ar diferentes daqueles de processos de pintura e acabamento.
Na fabricação de semicondutores e PCBs, operações sensíveis à umidade podem exigir PDP substancialmente mais baixo e controle de contaminação mais rigoroso do que equipamentos pneumáticos gerais.
Para equipamentos laboratoriais e analíticos, a qualidade do ar necessária também deve ser determinada pelo instrumento ou processo específico.
O nome do setor fornece contexto útil, mas a especificação real do processo deve determinar o secador.
13. Considere a Manutenção Antes da Compra
O preço de compra do secador é apenas uma parte de seu custo ao longo do ciclo de vida.
Antes de selecionar o equipamento, considere:
- Acessibilidade para manutenção
- Inspeção dos drenos
- Substituição de filtros
- Serviço do sistema de refrigeração
- Manutenção das válvulas
- Inspeção do dessecante
- Manutenção do aquecedor ou soprador, quando aplicável
- Disponibilidade de peças de reposição
- Capacidade de monitorar o desempenho operacional
Os intervalos de manutenção devem ser baseados no equipamento selecionado, horas de operação, condições ambientais, nível de contaminação e condição real dos componentes.
Uma regra universal de “manutenção a cada 6–12 meses” não é adequada para todos os secadores.
14. Planeje a Expansão sem Superdimensionar às Cegas
A capacidade futura pode ser considerada quando houver expectativa real de expansão da instalação.
Entretanto, comprar um secador muito maior simplesmente “por segurança” nem sempre é a melhor abordagem.
Dependendo da tecnologia do secador e da estratégia de controle, o superdimensionamento excessivo pode aumentar o investimento sem oferecer benefícios operacionais significativos.
Para estações de ar comprimido grandes ou em expansão, alternativas podem incluir expansão modular ou vários secadores configurados com tubulações e controles adequados.
O objetivo é fornecer capacidade suficiente nas condições de pico mantendo flexibilidade operacional prática.
Checklist Prático para Seleção de Secadores de Ar Comprimido
Antes de solicitar uma cotação ou comparar modelos, defina:
| Fator de Seleção | Informação Necessária |
| Ponto de orvalho sob pressão necessário | °C PDP |
| Vazão máxima | m³/min, CFM ou SCFM |
| Pressão de operação | MPa, bar ou psi |
| Temperatura de entrada | Normal e máxima |
| Temperatura ambiente | Normal e máxima |
| Método de resfriamento | A ar ou a água |
| Água de resfriamento | Temperatura, pressão e disponibilidade |
| Temperatura mínima a jusante | Especialmente importante para tubulações externas |
| Tipo de compressor | Lubrificado a óleo, isento de óleo, centrífugo etc. |
| Qualidade necessária de partículas/óleo | Conforme especificação do ponto de uso |
| Perfil de operação | Contínuo, variável ou intermitente |
| Perda de pressão admissível | Requisito de projeto do sistema |
| Expansão futura | Confirmada ou realisticamente planejada |
Fornecer essas condições permite avaliar o secador em relação ao sistema real, e não apenas à capacidade nominal em CFM.
Perguntas Frequentes
Qual É o Fator Mais Importante ao Selecionar um Secador de Ar Comprimido?
O ponto de orvalho sob pressão necessário é um dos primeiros fatores porque determina quais tecnologias de secagem são tecnicamente adequadas.
Depois disso, vazão, pressão, temperatura, condições ambientais e requisitos finais de qualidade do ar determinam a capacidade e a configuração apropriadas.
Um Secador Refrigerado ou por Adsorção É Melhor?
Nenhum é universalmente melhor.
A secagem refrigerada é prática quando seu PDP atingível atende à aplicação.
A secagem por adsorção é mais apropriada quando são necessários pontos de orvalho sob pressão substancialmente mais baixos, incluindo determinados ambientes sujeitos a congelamento e processos sensíveis à umidade.
Secadores Refrigerados e por Adsorção Podem Ser Usados Juntos?
Sim.
Um sistema combinado pode utilizar secagem refrigerada para remoção da maior parte da umidade antes que a secagem por adsorção proporcione um PDP mais baixo.
Essa configuração deve ser projetada em torno da qualidade de ar necessária e das condições operacionais, em vez de simplesmente conectar em série dois secadores dimensionados de forma independente.
Sempre Preciso de um Secador por Adsorção para Ar Comprimido de Alta Qualidade?
Não.
“Ar comprimido de alta qualidade” pode se referir à água, partículas, óleo ou a uma combinação desses contaminantes.
Se a especificação de água necessária puder ser atingida com secagem refrigerada, um secador por adsorção pode não ser necessário. Outros requisitos de qualidade do ar podem ser atendidos por filtragem e tratamento apropriados.
Um Secador Maior Sempre Funciona Melhor?
Não.
O secador precisa ter capacidade corrigida suficiente para as condições máximas esperadas de operação, mas o superdimensionamento excessivo não melhora automaticamente a qualidade do ar nem a eficiência energética.
Uma seleção adequada é melhor do que aplicar uma porcentagem arbitrária de superdimensionamento.
Com Que Frequência um Secador de Ar Comprimido Deve Receber Manutenção?
Não existe um intervalo universal adequado para todos os secadores.
A manutenção deve seguir os requisitos do modelo selecionado e considerar horas de operação, condições de entrada, ambiente, perda de pressão, funcionamento dos drenos, condição da refrigeração, condição do dessecante e outros dados operacionais relevantes.

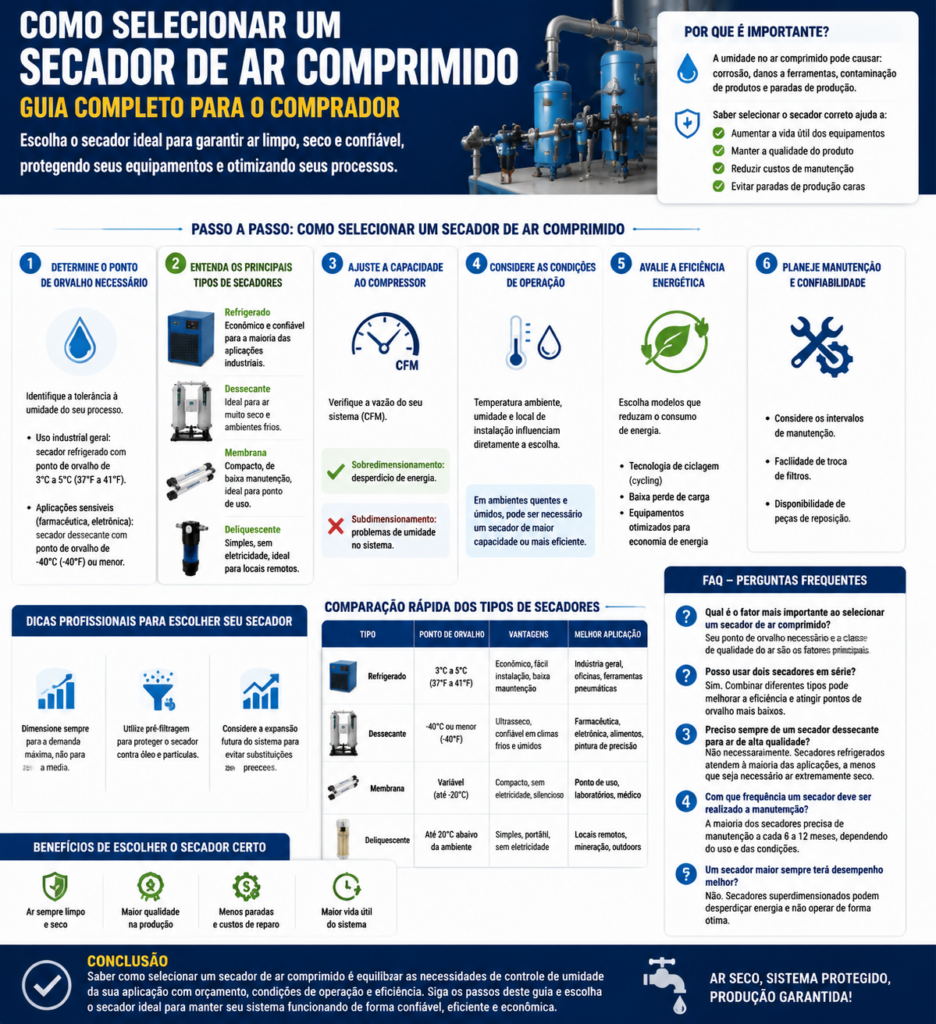

Selecione com Base nas Condições Reais de Operação
Entender como selecionar um secador de ar comprimido significa compatibilizar o secador com o processo real, em vez de escolher apenas pela capacidade nominal ou pelo preço de compra.
Comece pelo ponto de orvalho sob pressão necessário. Depois determine a vazão máxima e verifique temperatura de entrada, pressão de operação, condições ambientais ou da água de resfriamento, perda de pressão, requisitos de filtragem, método de regeneração, perfil de carga e custo operacional ao longo do ciclo de vida.
Para muitas aplicações industriais gerais, a secagem refrigerada é suficiente. Para requisitos de PDP mais baixo, tecnologias por adsorção — incluindo configurações sem calor, aquecidas, com soprador e com aproveitamento do calor de compressão — oferecem diferentes opções de regeneração e energia.
A seleção final pode ser resumida como:
PDP necessário → vazão máxima → temperatura de entrada → pressão de operação → condições ambientais → tecnologia do secador → capacidade corrigida → filtragem → perda de pressão → custo ao longo do ciclo de vida
Para seleção específica do projeto, entre em contato com a Lingyu informando seus dados operacionais e a qualidade de ar comprimido necessária para que o secador seja compatibilizado com as condições reais de trabalho.
