Um secador de ar industrial é uma parte importante de muitos sistemas de ar comprimido, porque o próprio compressor não controla o nível de umidade exigido pelos equipamentos de produção a jusante.
O ar ambiente contém vapor de água. Após a compressão e o resfriamento subsequente, parte dessa umidade pode se condensar em água líquida dentro de reservatórios, tubulações, filtros, válvulas, ferramentas e equipamentos de produção.
Se a umidade não for controlada adequadamente, ela pode contribuir para corrosão, congelamento, problemas em sistemas de controle, redução da qualidade do produto e manutenção não planejada.
Portanto, a finalidade de um secador de ar industrial em um sistema de compressor não é simplesmente remover água. É atingir o ponto de orvalho sob pressão necessário na vazão, pressão, temperatura e condições operacionais exigidas.
O que é um secador de ar industrial?
Um secador de ar industrial é um equipamento de tratamento de ar comprimido projetado principalmente para reduzir o vapor de água presente no ar comprimido.
O secador deve ser considerado como uma parte de um sistema mais amplo de tratamento de ar.
Umidade, óleo e partículas são problemas diferentes de contaminação e podem exigir equipamentos de tratamento distintos.
Um sistema completo de purificação de ar comprimido pode, portanto, incluir:
- Resfriamento e separação de condensado
- Reservatórios de ar
- Filtragem para remoção de óleo
- Filtragem de partículas
- Secagem por refrigeração ou adsorção
- Drenagem de condensado
- Filtragem a jusante, quando necessária
A disposição exata depende da qualidade de ar exigida e das condições reais de operação, e não de uma única sequência fixa de equipamentos.
Por que o ar comprimido precisa ser seco?
A compressão aumenta a quantidade de umidade contida por unidade de volume de ar.
Quando o ar comprimido posteriormente esfria, ele deixa de conseguir reter a mesma quantidade de vapor de água, de modo que o excesso de umidade pode se condensar.
Essa umidade pode contribuir para:
- Corrosão da tubulação
- Falhas em sistemas de controle
- Congelamento
- Redução da qualidade do produto
- Outros problemas de produção
No entanto, o nível de secagem necessário depende da aplicação.
Nem todo processo industrial precisa do menor ponto de orvalho possível.
O objetivo correto de projeto é atingir o nível de umidade exigido pelo processo, evitando tratamento desnecessário, perda de pressão, consumo de energia e complexidade excessiva dos equipamentos.

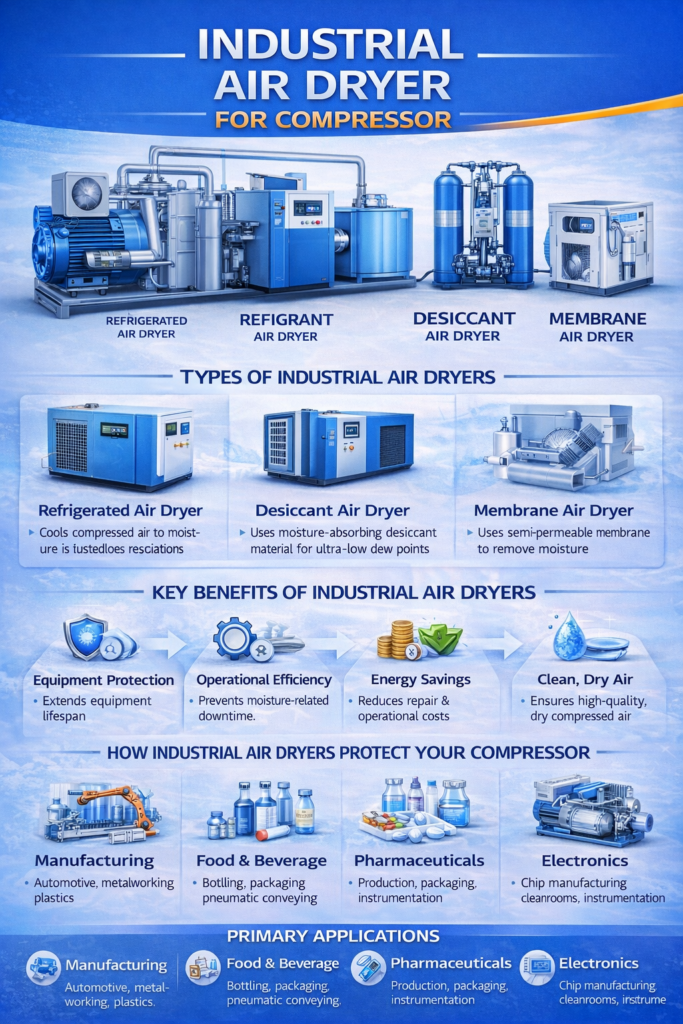

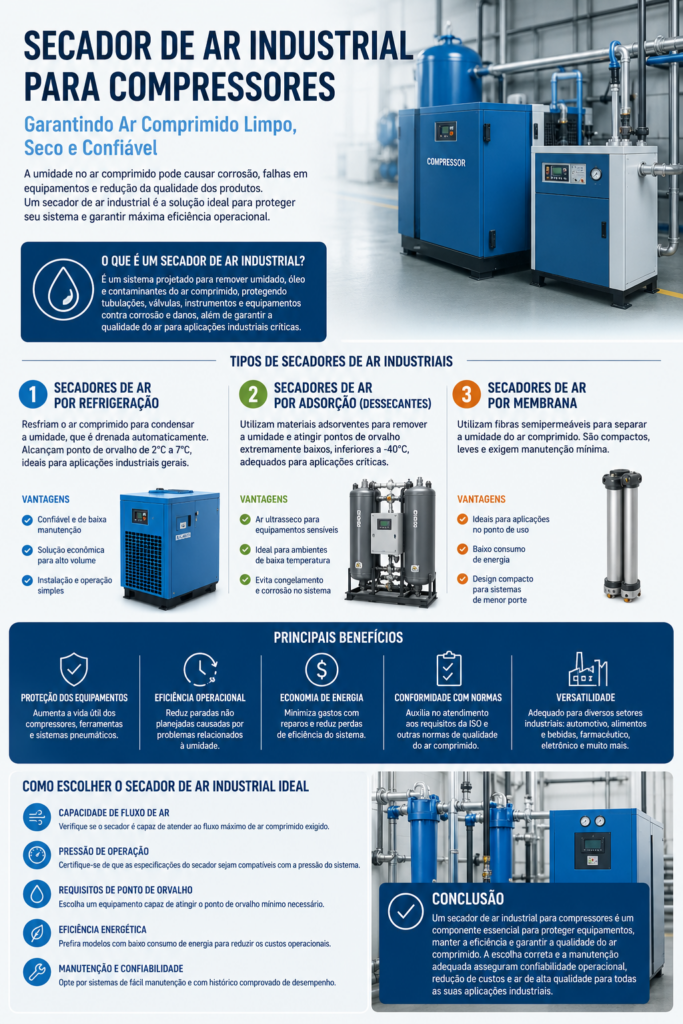

Principais tipos de secadores de ar industriais
Para aplicações industriais de ar comprimido, as duas principais tecnologias de secagem são:
- Secadores por refrigeração
- Secadores por adsorção, ou com dessecante
Secadores de ar por refrigeração
Um secador de ar por refrigeração resfria o ar comprimido para que o vapor de água se condense em líquido.
O condensado é então separado e descarregado antes que o ar tratado siga para os equipamentos a jusante.
As configurações de secadores por refrigeração da Lingyu estão disponíveis com pontos de orvalho sob pressão de aproximadamente 2–10 °C, dependendo do modelo e das condições operacionais.
A secagem por refrigeração é adequada quando um controle moderado de umidade atende ao requisito do processo e não são necessários pontos de orvalho sob pressão substancialmente menores.
Sua adequação ainda depende de:
- Temperatura de entrada
- Pressão operacional
- Vazão
- Condições ambientais
- Queda de pressão
- Método de resfriamento
- Ponto de orvalho realmente necessário
Secadores de ar por adsorção / dessecante
Um secador de ar por adsorção remove vapor de água através da adsorção.
Esses sistemas são utilizados quando são necessários pontos de orvalho sob pressão substancialmente menores.
Diferentes secadores por adsorção utilizam diferentes métodos de regeneração, incluindo:
- Regeneração sem aquecimento
- Purga aquecida
- Regeneração por soprador
- Tecnologia por calor de compressão
Por exemplo, o secador regenerativo por adsorção HRB-E Series Low-Purge Blower-Heated da Lingyu oferece pontos de orvalho sob pressão opcionais na saída de −20 °C ou −40 °C.
Sua pressão nominal de entrada é de 0,7 MPa, com faixa operacional de 0,6–1,0 MPa, enquanto a temperatura nominal de entrada é de 10–30 °C, com máximo de ≤40 °C.
O consumo de ar de regeneração é de 2–3%.
O ponto importante é que “secador por adsorção” descreve uma família de tecnologias, e não um único projeto operacional.
Secador por refrigeração ou por adsorção: qual é melhor?
Nenhuma das duas tecnologias é universalmente melhor.
A escolha correta depende, em primeiro lugar, do ponto de orvalho sob pressão necessário para o processo a jusante.
Se a planta exigir controle moderado de umidade, a secagem por refrigeração pode oferecer uma solução adequada e relativamente simples.
Se o processo ou o ambiente de instalação exigir ar comprimido substancialmente mais seco, a secagem por adsorção pode ser necessária.
Uma sequência prática de decisão é:
Ponto de orvalho necessário → condições operacionais → vazão → pressão → perfil energético → manutenção → custo do ciclo de vida
Não selecione um secador apenas pelo setor industrial
É comum encontrar recomendações amplas como:
“Eletrônicos precisam de um secador por adsorção.”
“Processamento de alimentos utiliza secadores por refrigeração.”
“Aplicações farmacêuticas sempre exigem ponto de orvalho ultrabaixo.”
Essas afirmações são gerais demais para servirem como regras de seleção de engenharia.
Duas fábricas do mesmo setor podem exigir qualidades de ar comprimido muito diferentes, porque o ar é utilizado em equipamentos, produtos ou etapas de processo diferentes.
A seleção do secador deve, portanto, começar por:
- Ponto de orvalho sob pressão necessário
- Requisito de óleo
- Requisito de partículas
- Pressão no ponto de uso
- Vazão de ar
- Exposição ambiental
- Sensibilidade do processo
O tipo de indústria pode fornecer contexto, mas não deve substituir a especificação real do ar comprimido.
Compatibilize a capacidade do secador com a vazão real do compressor
A vazão de ar é um dos parâmetros mais importantes na seleção do secador.
O secador deve ser capaz de processar a vazão máxima real de ar comprimido esperada nas condições operacionais da instalação.
Não compatibilize o secador apenas comparando a vazão nominal do compressor com a capacidade nominal do secador.
O desempenho do secador também pode ser afetado por:
- Temperatura de entrada
- Pressão operacional
- Condições ambientais
- Carga de umidade
- Ponto de orvalho sob pressão necessário
Um sistema que parece corretamente dimensionado em um determinado ponto de projeto pode ficar sobrecarregado se o secador receber ar mais quente, maior vazão ou pressão diferente daquela utilizada como base para sua classificação.
Para compra e projeto do sistema, utilize a faixa real prevista de operação em vez de um único valor nominal de vazão.
A temperatura de entrada é importante
O desempenho do secador depende fortemente das condições de entrada.
Nos secadores regenerativos convencionais, uma temperatura de entrada mais elevada pode aumentar a carga de umidade que entra no sistema de adsorção e afetar o desempenho da secagem.
A série HRB-E aquecida por soprador com baixa purga, por exemplo, possui temperatura nominal de entrada de 10–30 °C e temperatura máxima de entrada de ≤40 °C.
Outras tecnologias de secagem são projetadas especificamente para condições de entrada muito diferentes.
Secadores por calor de compressão operam de forma diferente
O secador regenerativo por adsorção HOC-E Heat-of-Compression da Lingyu possui temperatura nominal de entrada de 120 °C e faixa permitida de temperatura de entrada de 110–180 °C.
Sua pressão nominal de entrada é de 0,7 MPa, com faixa operacional de 0,6–1,0 MPa, e os pontos de orvalho sob pressão opcionais na saída são de −20 °C ou −40 °C.
O consumo de ar de regeneração é especificado como ≤3%.
Esse tipo de secador utiliza o calor do ar comprimido como parte do processo de regeneração.
Por esse motivo, uma afirmação geral como “todos os secadores industriais devem receber ar frio” é tecnicamente incorreta.
A temperatura de entrada necessária depende da tecnologia do secador e da arquitetura geral do sistema do compressor.
A pressão operacional também afeta a seleção do secador
Os secadores industriais são projetados para condições de pressão especificadas.
Várias famílias de secadores regenerativos da Lingyu utilizam pressão nominal de entrada de 0,7 MPa e faixa operacional de 0,6–1,0 MPa, com outras classes de pressão disponíveis para requisitos específicos.
Esses valores são condições operacionais de famílias de produtos, e não requisitos universais de pressão para todos os secadores industriais.
Ao comparar equipamentos, confirme:
- Pressão normal de operação
- Pressão mínima de operação
- Pressão máxima de operação
- Pressão necessária a jusante
O sistema completo de tratamento deve manter a qualidade de ar exigida sem criar perda excessiva de pressão.
A queda de pressão faz parte do desempenho do secador
Um secador que atinge o ponto de orvalho necessário ainda pode causar problemas no sistema se sua queda de pressão for excessiva.
As perdas de pressão através de filtros, secadores, válvulas, tubulações, separadores e outros componentes reduzem a pressão disponível para os equipamentos de produção.
Se a pressão a jusante se tornar insuficiente, os operadores podem compensar aumentando a pressão de descarga do compressor, elevando a demanda total de energia do sistema de ar comprimido.
A avaliação do secador deve, portanto, considerar:
Desempenho da qualidade do ar + desempenho da perda de pressão
A eficiência energética depende da tecnologia do secador e do perfil de carga
Não é tecnicamente correto afirmar que uma determinada família de secadores é sempre a mais eficiente em termos de energia.
Diferentes tecnologias de secagem utilizam diferentes estratégias energéticas.
Secadores por refrigeração
Secadores por refrigeração utilizam energia elétrica para o sistema de refrigeração.
O desempenho energético real depende:
- Do projeto do secador
- Da carga do sistema
- Das condições ambientais
- Do método de resfriamento
- Da queda de pressão
- Da estratégia de controle
Secadores por adsorção sem aquecimento
Secadores sem aquecimento utilizam uma parte do ar comprimido seco para regenerar o dessecante.
A quantidade de ar de purga depende do projeto específico e das condições operacionais.
Secadores com purga aquecida
Sistemas com purga aquecida utilizam energia térmica em conjunto com ar de regeneração.
Secadores aquecidos por soprador com baixa purga
Sistemas aquecidos por soprador podem reduzir a quantidade de ar comprimido necessária para a regeneração.
A série HRB-E, por exemplo, especifica consumo de ar de regeneração de 2–3%.
Sistemas de purga zero e por calor de compressão
Secadores de purga zero e por calor de compressão utilizam estratégias de regeneração diferentes.
Por exemplo, o secador regenerativo por adsorção HOC-Z Series Zero-Purge Heat-of-Compression da Lingyu especifica:
- Consumo de ar de regeneração de 0%
- Temperatura nominal de entrada de 120 °C
- Faixa permitida de temperatura de entrada de 110–180 °C
- Pontos de orvalho sob pressão opcionais na saída de −20 °C ou −40 °C
- Temperatura da água de resfriamento de ≤32 °C
- Pressão da água de resfriamento de 0,2–0,6 MPa
Um valor de 0% de consumo de ar comprimido para regeneração, por si só, não significa que o secador terá o menor custo operacional total em todas as instalações.
Também precisam ser considerados:
- Demanda elétrica
- Requisitos de resfriamento
- Horas de operação
- Calor disponível do compressor
- Custo inicial
- Manutenção
- Perfil de carga do sistema
A secagem combinada pode ser adequada para alguns sistemas
Alguns sistemas de ar comprimido utilizam secagem por refrigeração antes da secagem por adsorção.
Nos sistemas combinados de secagem da Lingyu, o ar comprimido úmido entra primeiro na etapa de secagem por refrigeração.
O ar é pré-resfriado e depois resfriado adicionalmente no evaporador até atingir um ponto de orvalho sob pressão de aproximadamente 2–10 °C.
A maior parte da umidade e do óleo, juntamente com algumas impurezas, condensa durante essa etapa e é separada pelo separador ar-água.
O ar parcialmente seco passa então por filtragem para remoção de óleo antes de entrar na etapa de adsorção, onde a umidade residual é removida pelo dessecante.
A filtragem de partículas a jusante remove pó residual e partículas de dessecante.
As configurações de secadores combinados da Lingyu podem fornecer ponto de orvalho sob pressão na saída de ≤−40 °C nas condições operacionais especificadas.
Essa disposição em múltiplas etapas reduz a carga de umidade que entra na seção de adsorção e pode reduzir a demanda de regeneração dessa etapa.
A secagem combinada não é necessária em todas as instalações de ar comprimido.
Ela deve ser considerada quando o ponto de orvalho necessário, as condições de entrada, o consumo de energia e os requisitos de ciclo de vida justificarem um sistema de tratamento em múltiplas etapas.
A filtragem continua sendo importante
Um secador de ar industrial não substitui a filtragem de ar comprimido.
Óleo e partículas podem contaminar válvulas, trocadores de calor, adsorventes, instrumentos e equipamentos de produção a jusante.
A filtragem a montante pode, portanto, ser necessária para proteger o secador, enquanto a filtragem a jusante pode ser necessária para controlar partículas ou arraste de dessecante.
Os graus e a sequência dos filtros devem ser selecionados de acordo com o tipo de compressor, a tecnologia do secador e os requisitos de qualidade do ar no ponto de uso.
Quando necessário, um filtro de precisão para ar comprimido pode fazer parte desse sistema de tratamento.
Como escolher um secador de ar industrial para um compressor
Antes de selecionar um secador, defina os requisitos reais de operação.
As informações importantes incluem:
- Vazão real normal e de pico
- Temperatura normal e máxima de entrada
- Pressão normal, mínima e máxima
- Ponto de orvalho sob pressão necessário
- Limites necessários de óleo e partículas
- Temperatura ambiente
- Tipo de compressor
- Perfil de carga do compressor
- Disponibilidade de água de resfriamento, quando aplicável
- Queda de pressão permitida
- Horas de operação
- Expansão futura
- Requisitos de redundância
- Requisitos de manutenção e serviço
Depois que essas informações forem definidas, a tecnologia e a capacidade adequadas do secador podem ser selecionadas.
A manutenção deve ser considerada durante a seleção
Um secador industrial não deve ser avaliado apenas pelo preço de compra e pelo ponto de orvalho sob pressão nominal.
Os requisitos de manutenção variam significativamente entre as tecnologias de secagem.
Os sistemas por refrigeração podem exigir atenção a:
- Drenos de condensado
- Trocadores de calor
- Condensadores
- Componentes do sistema de refrigeração
- Sensores
- Controles elétricos
- Filtragem associada
Os secadores por adsorção podem exigir adicionalmente manutenção de:
- Válvulas de alternância
- Silenciadores
- Aquecedores ou sopradores, quando instalados
- Condição do dessecante
- Filtros
- Controles de regeneração
O acesso para manutenção, a disponibilidade de peças de reposição, a capacidade de monitoramento e os requisitos de serviço devem, portanto, ser considerados antes da seleção final do equipamento.
O que realmente significa ar comprimido confiável?
Ar comprimido confiável não significa simplesmente ar muito seco.
Um sistema confiável fornece de forma consistente a qualidade e a pressão de ar exigidas pelo processo, sem queda excessiva de pressão, ponto de orvalho instável, consumo desnecessário de energia ou problemas recorrentes de manutenção.
O secador deve, portanto, ser avaliado como parte do sistema completo de tratamento de ar comprimido:
Compressor → resfriamento e separação → armazenamento → filtragem → secagem → distribuição → ponto de uso
A configuração exata depende da instalação, do ponto de orvalho sob pressão necessário, da especificação de qualidade do ar, das características do compressor, das condições operacionais e dos requisitos do processo.
Conclusão
Um secador de ar industrial para um sistema de compressor deve ser selecionado com base nos requisitos reais do processo, e não em uma recomendação genérica por setor.
As perguntas mais importantes são:
- Quanto ar comprimido precisa ser tratado?
- Em qual pressão e temperatura de entrada?
- Qual ponto de orvalho sob pressão é necessário?
- Quais limites de óleo e partículas se aplicam?
- Qual queda de pressão é aceitável?
- Qual estratégia de refrigeração ou regeneração é adequada ao perfil operacional?
Secadores por refrigeração podem fornecer controle eficaz de umidade para muitos sistemas industriais gerais de ar comprimido, enquanto secadores por adsorção são adequados quando são necessários pontos de orvalho sob pressão substancialmente menores.
Sistemas combinados também podem ser utilizados quando a secagem em múltiplas etapas oferece uma vantagem técnica ou econômica.
O secador correto, portanto, não é simplesmente o modelo com o menor ponto de orvalho ou a maior capacidade nominal.
É o secador que fornece de forma confiável a qualidade de ar comprimido exigida nas condições reais de operação.
