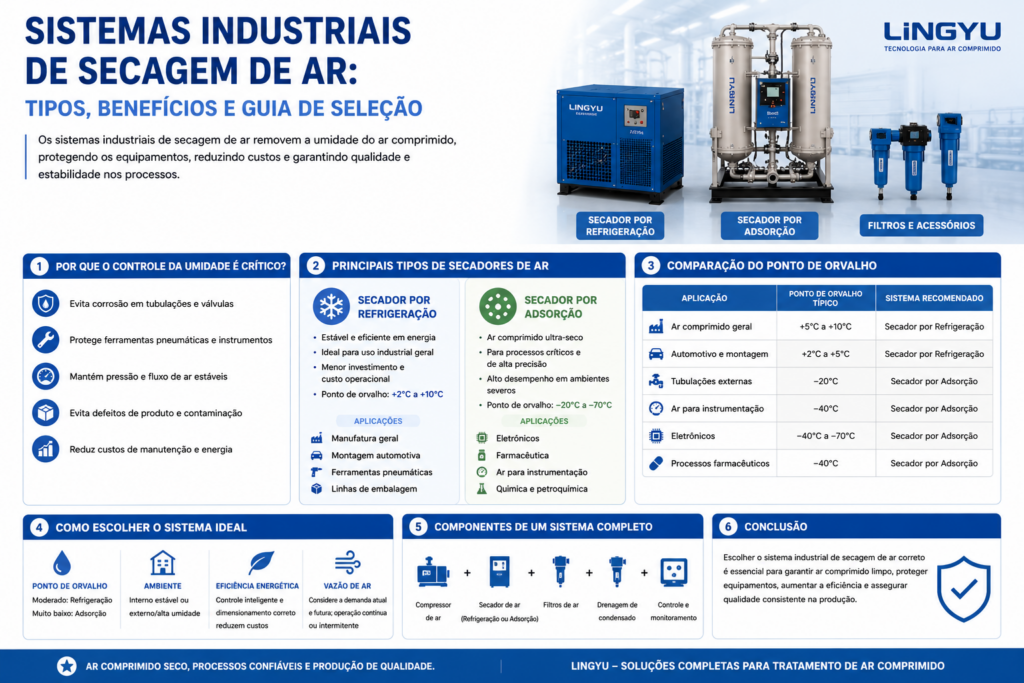

Os sistemas industriais de secagem de ar são componentes essenciais do tratamento de ar comprimido, projetados para remover a umidade do ar comprimido antes que ele chegue aos equipamentos, instrumentos e processos de produção a jusante.
O ar comprimido contém naturalmente vapor de água. À medida que esfria após a compressão, parte dessa umidade pode condensar em água líquida. Se não for removida adequadamente, a umidade pode contribuir para corrosão das tubulações, problemas nos equipamentos, instabilidade da produção e problemas de qualidade do produto.
Um sistema de secagem de ar corretamente projetado ajuda a manter o ponto de orvalho sob pressão necessário, protegendo os equipamentos a jusante e contribuindo para uma operação industrial estável.
Os secadores industriais de ar comprimido são amplamente utilizados nos setores de fabricação, automotivo, eletrônico, farmacêutico, químico, de alimentos e bebidas, energia e outras indústrias.
Por que o controle da umidade é crítico no ar comprimido
A umidade é um dos principais contaminantes que precisam ser controlados em um sistema de ar comprimido.
Quando o ar comprimido esfria dentro de reservatórios, tubulações, filtros ou equipamentos de produção, o vapor de água pode condensar. Dependendo da aplicação, isso pode afetar componentes pneumáticos, instrumentos, tubulações e a qualidade da produção.
Umidade, óleo e partículas são contaminantes distintos do ar comprimido e devem ser controlados com a combinação adequada de equipamentos de secagem, filtragem, separação e drenagem.
Portanto, um sistema completo de tratamento de ar comprimido deve ser projetado em torno da qualidade de ar necessária, e não simplesmente pela instalação do maior secador disponível.
Principais tipos de sistemas industriais de secagem de ar
A tecnologia de secagem mais adequada depende principalmente do ponto de orvalho sob pressão necessário, das condições operacionais, da vazão e dos requisitos de energia.
Sistemas de secagem de ar por refrigeração
Um secador de ar por refrigeração remove a umidade ao resfriar o ar comprimido.
À medida que a temperatura do ar comprimido diminui, o vapor de água condensa em água líquida. O condensado é separado e descarregado antes que o ar seco continue a jusante.
A secagem por refrigeração é amplamente utilizada para ar comprimido industrial em geral porque fornece controle prático da umidade sem os requisitos de regeneração associados aos secadores por adsorção.
Dependendo da série e das condições operacionais especificadas, os secadores por refrigeração da Lingyu fornecem pontos de orvalho sob pressão de aproximadamente 2–10 °C.
Para instalações que exigem esse nível de controle da umidade, a linha de secadores de ar por refrigeração constitui a principal categoria de produto.
As aplicações típicas incluem fabricação geral, montagem automotiva, ferramentas pneumáticas, equipamentos de embalagem e outros processos industriais nos quais pontos de orvalho sob pressão substancialmente mais baixos não são necessários.
Sistemas de secagem de ar por adsorção
Os secadores de ar por adsorção utilizam materiais adsorventes para remover o vapor de água do ar comprimido.
O ar comprimido passa através de um leito de dessecante, onde a umidade é adsorvida. Em seguida, o dessecante precisa ser regenerado para que possa continuar secando o ar comprimido.
Podem ser utilizadas diferentes tecnologias de regeneração, incluindo regeneração sem aquecimento, purga aquecida, regeneração aquecida por soprador, configurações com zero purga e regeneração por calor de compressão.
Dependendo da série Lingyu selecionada, as opções de ponto de orvalho sob pressão na saída normalmente incluem −20 °C e −40 °C.
Os usuários que exigem pontos de orvalho sob pressão mais baixos podem consultar a linha de secadores de ar por adsorção.
As aplicações típicas incluem eletrônicos, instrumentação, fabricação farmacêutica, processamento químico, produção de novas energias e outros processos sensíveis à umidade.
Sistemas combinados de secagem de ar comprimido
Algumas aplicações industriais podem se beneficiar da combinação de secagem por refrigeração e adsorção em um único sistema.
Nessa configuração, o ar comprimido passa primeiro pela seção de secagem por refrigeração. Uma parte substancial da carga de umidade é removida antes que o ar entre na seção de adsorção.
A etapa de adsorção remove então o vapor de água restante para alcançar um ponto de orvalho sob pressão significativamente mais baixo.
Essa configuração reduz a carga de umidade que entra na etapa de adsorção, pode diminuir a demanda de regeneração e pode ajudar a prolongar a vida útil do dessecante.
Para aplicações que exigem uma solução integrada de baixo ponto de orvalho, o secador combinado de ar comprimido Série DC oferece uma configuração disponível.
A Série DC fornece ponto de orvalho sob pressão na saída de ≤−40 °C nas condições operacionais especificadas.
Ponto de orvalho sob pressão e seleção do secador
O ponto de orvalho sob pressão é um dos parâmetros mais importantes na seleção de um secador de ar industrial.
Ele indica a temperatura na qual a umidade começaria a condensar do ar comprimido na pressão de operação.
Um ponto de orvalho sob pressão mais baixo normalmente exige tecnologia de secagem mais intensiva e também pode aumentar o custo do equipamento, os requisitos de regeneração, o consumo de energia e as necessidades de manutenção.
Uma estrutura prática de seleção é:
| Requisito da aplicação | Escolha típica do secador | Ponto de orvalho típico suportado pela Lingyu |
|---|---|---|
| Ar comprimido para fábrica em geral | Secador por refrigeração | Aprox. 2–10 °C |
| Setor automotivo e montagem | Secador por refrigeração | Aprox. 2–10 °C |
| Processo sensível à umidade | Secador por adsorção | Opções de −20 °C ou −40 °C |
| Ar para instrumentação ou precisão | Secador por adsorção | Frequentemente −40 °C quando necessário |
| Produção com baixo ponto de orvalho | Secador combinado ou por adsorção | Até ≤−40 °C |
| Grande estação de ar com baixo ponto de orvalho | Configuração de adsorção com economia de energia | Normalmente selecionada em torno da meta necessária de −20 °C ou −40 °C |
O secador exato ainda deve ser selecionado de acordo com a pressão operacional, temperatura de entrada, vazão, condições ambientais e qualidade de ar necessária.
Para uma avaliação mais detalhada, os usuários podem consultar o guia de seleção de secadores de ar comprimido.
Como escolher o sistema industrial de secagem de ar correto
A seleção do sistema correto deve começar pelos requisitos reais da produção, e não pelo modelo do equipamento.
Ponto de orvalho sob pressão necessário
O ponto de orvalho sob pressão deve ser determinado primeiro.
Se a aplicação exigir apenas controle normal da umidade industrial, a secagem por refrigeração pode ser suficiente. Se o processo exigir ar substancialmente mais seco, deve-se considerar secagem por adsorção ou combinada.
Capacidade de vazão
A capacidade do secador deve corresponder à demanda real de ar comprimido.
O dimensionamento deve considerar a vazão de pico e as variações previstas de carga, e não apenas o consumo médio.
Pressão operacional e temperatura de entrada
A pressão operacional e a temperatura de entrada afetam diretamente o desempenho do secador.
Um secador classificado para determinado conjunto de condições pode exigir correção de capacidade quando as condições reais de operação forem diferentes das condições nominais.
Condições ambientais
A temperatura ambiente é especialmente importante para equipamentos refrigerados a ar.
Um secador instalado em uma sala de compressores quente pode operar em condições substancialmente diferentes do mesmo secador instalado em um ambiente com temperatura controlada.
Consumo de energia
O consumo de energia deve ser avaliado ao longo da vida útil do sistema.
Eletricidade consumida pelo secador, ar de regeneração, energia de aquecimento, queda de pressão e a consequente demanda de energia do compressor podem afetar o custo operacional ao longo do ciclo de vida.
Requisitos de controle
Quando uma estação de ar comprimido está integrada a uma planta automatizada, interfaces de comunicação, monitoramento remoto, alarmes e controle baseado na carga também podem influenciar a seleção do equipamento.
Eficiência energética em sistemas industriais de secagem de ar
A eficiência energética não é determinada apenas pela potência elétrica nominal do secador.
A queda de pressão pode aumentar a pressão de descarga que os compressores precisam manter, enquanto a regeneração por adsorção pode consumir ar comprimido, energia elétrica de aquecimento ou ambos.
Para sistemas de adsorção maiores, a tecnologia de regeneração torna-se, portanto, particularmente importante.
O secador regenerativo por adsorção aquecido por soprador de baixa purga Série HRB-E da Lingyu é especificado com consumo de ar de regeneração de 2–3% e pontos de orvalho sob pressão na saída selecionáveis de −20 °C ou −40 °C.
Configurações com zero purga podem reduzir ainda mais as perdas de ar comprimido durante a regeneração.
Para instalações que estejam avaliando essa tecnologia, um secador por adsorção aquecido por soprador com zero purga pode ser relevante.
Em uma instalação de grande porte, um sistema de 10 × 65 m³/min de secadores regenerativos aquecidos por soprador sem perda de ar foi especificado para um ponto de orvalho sob pressão de ≤−40 °C e consumo de ar de regeneração de 0%.
Esse desempenho é específico desse projeto e não deve ser generalizado para todos os secadores por adsorção ou todas as condições operacionais.
A queda de pressão não deve ser ignorada
A queda de pressão é outro fator importante na seleção do sistema.
Mesmo que um secador atinja o ponto de orvalho sob pressão necessário, uma restrição excessiva pode reduzir a pressão útil disponível nos equipamentos de produção e aumentar a demanda de energia do compressor.
Uma instalação utilizou quatro secadores de ar por refrigeração de dupla eficiência refrigerados a água, cada um com capacidade de 85 m³/min, combinando tecnologias de baixa queda de pressão e frequência variável.
Nesse projeto específico, a pressão terminal aumentou de 6,45 bar para 6,8 bar, enquanto a economia global de energia relatada foi de aproximadamente 39%.
Esse valor é específico do projeto e não deve ser tratado como um percentual universal de economia de energia. No entanto, ele demonstra por que a queda de pressão e a eficiência geral do sistema de ar comprimido devem ser avaliadas em conjunto.
Os usuários podem consultar o guia de queda de pressão em sistemas de ar comprimido para obter contexto técnico adicional.
Integração dos secadores em um sistema completo de tratamento de ar comprimido
Um secador de ar industrial raramente funciona sozinho.
Um sistema completo de ar comprimido pode incluir compressor, reservatório de ar comprimido, secador, filtros, drenagem de condensado, tubulações de distribuição e equipamentos de monitoramento.
A sequência exata depende da qualidade de ar necessária, configuração do compressor, tecnologia do secador e condições da instalação.
A filtragem é particularmente importante porque a secagem trata principalmente da umidade, enquanto a contaminação por óleo e partículas exige tratamento separado.
Por esse motivo, um filtro de precisão para ar comprimido pode fazer parte do sistema mais amplo de tratamento de ar.
A linha de filtros da Lingyu inclui graus de filtragem AO, AA e AX, além de outras configurações para diferentes requisitos de remoção de partículas e óleo.
Os secadores combinados também podem incluir filtragem intermediária. A configuração padrão da Série DH da Lingyu inclui um filtro intermediário, com filtros intermediários adicionais disponíveis quando necessário.
Controles e monitoramento
Os sistemas industriais modernos de secagem utilizam cada vez mais controles inteligentes para melhorar a estabilidade e reduzir o consumo desnecessário de energia.
Dependendo da configuração do secador, as funções úteis podem incluir interfaces por tela sensível ao toque, monitoramento de pressão e temperatura, comunicação RS-485, conectividade IoT, operação baseada em tempo e controle de economia de energia baseado no ponto de orvalho.
Determinados sistemas de adsorção da Lingyu oferecem comunicação RS-485, conectividade IoT opcional, monitoramento por tela sensível ao toque e controle opcional baseado no ponto de orvalho.
Em grandes estações de ar comprimido, essas funções podem permitir que o secador opere de forma mais próxima da demanda real da planta, em vez de depender inteiramente de ciclos fixos de operação.
Aplicações industriais
Os sistemas industriais de secagem de ar atendem uma ampla variedade de ambientes de produção, mas a qualidade de ar necessária pode variar significativamente de acordo com a aplicação.
No setor automotivo e na fabricação geral, a secagem por refrigeração pode ser suficiente para muitas aplicações pneumáticas e de montagem.
Na fabricação de eletrônicos e de precisão, níveis mais baixos de umidade podem ser necessários para equipamentos e processos de produção sensíveis.
Na produção farmacêutica e biofarmacêutica, a qualidade do ar comprimido deve ser selecionada de acordo com o processo real e os requisitos de qualidade aplicáveis, em vez de presumir que uma única configuração de secador seja adequada para todas as aplicações farmacêuticas.
Outras áreas comuns de aplicação incluem processamento petroquímico e químico, fabricação de baterias para novas energias, produção de semicondutores, processamento de alimentos e bebidas, fabricação de metais e geração de energia.
Projetos industriais nesses setores podem utilizar tecnologias e capacidades de secagem muito diferentes, portanto, apenas a categoria da aplicação não deve determinar a configuração final do secador.
Refrigerado ou por adsorção: qual escolher?
A regra de decisão mais simples não é “qual secador é melhor?”, mas sim:
Quão seco o ar comprimido realmente precisa ser?
Um secador por refrigeração geralmente é a opção mais prática quando um ponto de orvalho sob pressão em torno de 2–10 °C é suficiente.
Um secador por adsorção torna-se mais apropriado quando o processo exige ponto de orvalho sob pressão como −20 °C ou −40 °C.
Um secador combinado pode ser considerado quando o sistema se beneficia de uma pré-secagem por refrigeração seguida de secagem mais profunda por adsorção.
Para usuários que estejam comparando diretamente as duas primeiras tecnologias, o guia sobre secador de ar por refrigeração vs. secador de ar por adsorção oferece uma comparação específica.
Manutenção e confiabilidade de longo prazo
O desempenho do secador no longo prazo depende de inspeção e manutenção regulares.
Para secadores de ar por refrigeração, a manutenção pode incluir compressores, condensadores, evaporadores, drenos, trocadores de calor, componentes de refrigeração e controles.
Para secadores por adsorção, pode ser necessária atenção adicional às válvulas de alternância, condição do dessecante, silenciadores, aquecedores ou sopradores quando instalados, componentes de regeneração e sistemas de controle.
Os filtros também exigem inspeção periódica e substituição dos elementos de acordo com a queda de pressão e as condições reais de operação.
O suporte de longo prazo deve, portanto, incluir acesso a peças de reposição adequadas, assistência técnica, suporte de comissionamento, solução de problemas, reparos e serviços de manutenção.
Conclusão
Os sistemas industriais de secagem de ar são uma parte fundamental de um tratamento confiável de ar comprimido.
A solução correta deve ser selecionada de acordo com ponto de orvalho sob pressão, vazão, pressão operacional, temperatura de entrada, condições ambientais, queda de pressão, método de regeneração, consumo de energia, filtragem e requisitos de controle.
Os secadores de ar por refrigeração fornecem controle prático da umidade para muitas aplicações industriais gerais, com pontos de orvalho sob pressão em torno de 2–10 °C, dependendo da série e das condições de operação.
Os secadores por adsorção são mais adequados para processos que exigem pontos de orvalho mais baixos, com configurações comuns da Lingyu oferecendo opções de −20 °C ou −40 °C.
Os secadores combinados integram secagem por refrigeração e adsorção quando é necessária uma remoção mais profunda da umidade, com configurações da Série DC fornecendo ponto de orvalho sob pressão na saída de ≤−40 °C.
Em vez de secar excessivamente todos os sistemas de ar comprimido, os fabricantes devem compatibilizar o desempenho do secador com o requisito real da produção e avaliar a eficiência total ao longo do ciclo de vida.
O sistema industrial de secagem de ar mais apropriado, portanto, não é simplesmente a unidade com o menor ponto de orvalho sob pressão ou a maior capacidade nominal. É o sistema corretamente compatibilizado com a vazão, pressão, temperatura, nível de secura necessário, requisitos de controle de contaminantes, objetivos de energia e condições operacionais de longo prazo da aplicação.
