Um secador de ar em linha é uma solução de secagem de ar comprimido instalada diretamente na linha de distribuição de ar ou próxima a ela, frequentemente perto do equipamento ou processo que exige ar seco.
Ao contrário de um grande secador central que trata todo o fornecimento de ar comprimido, uma configuração de secagem em linha ou no ponto de uso pode atender uma linha secundária menor ou uma área de produção específica. Isso pode ser útil quando a demanda de ar é relativamente limitada, o espaço de instalação é restrito ou um determinado processo exige controle adicional de umidade próximo ao ponto de uso.
Dependendo do ponto de orvalho sob pressão necessário, uma configuração de secagem em linha pode utilizar tecnologia compacta por refrigeração ou adsorção em conjunto com filtragem apropriada.

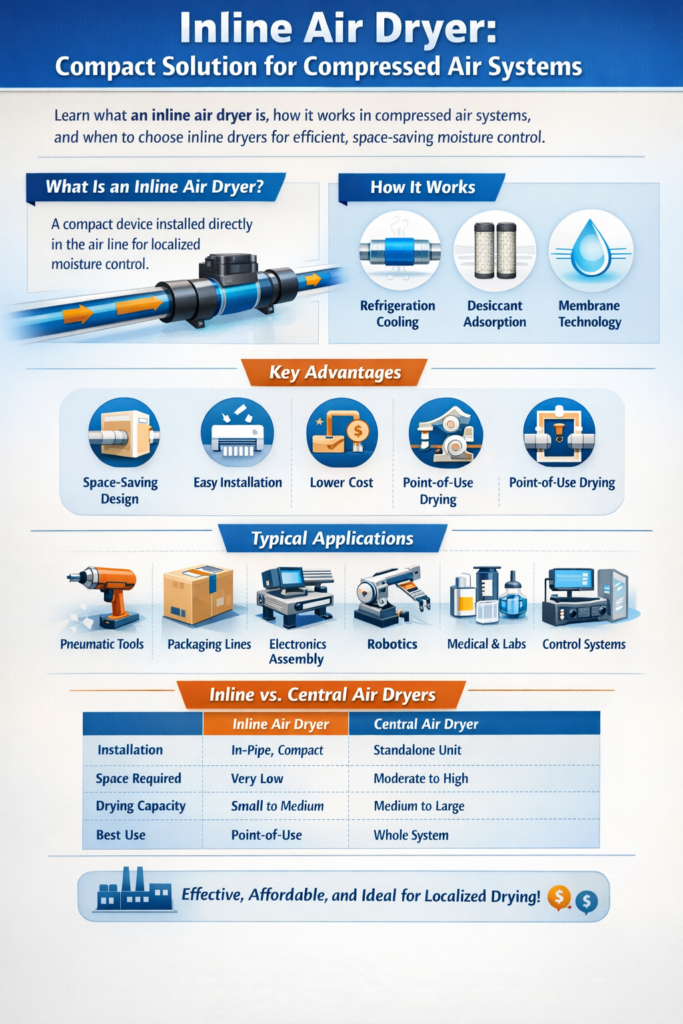

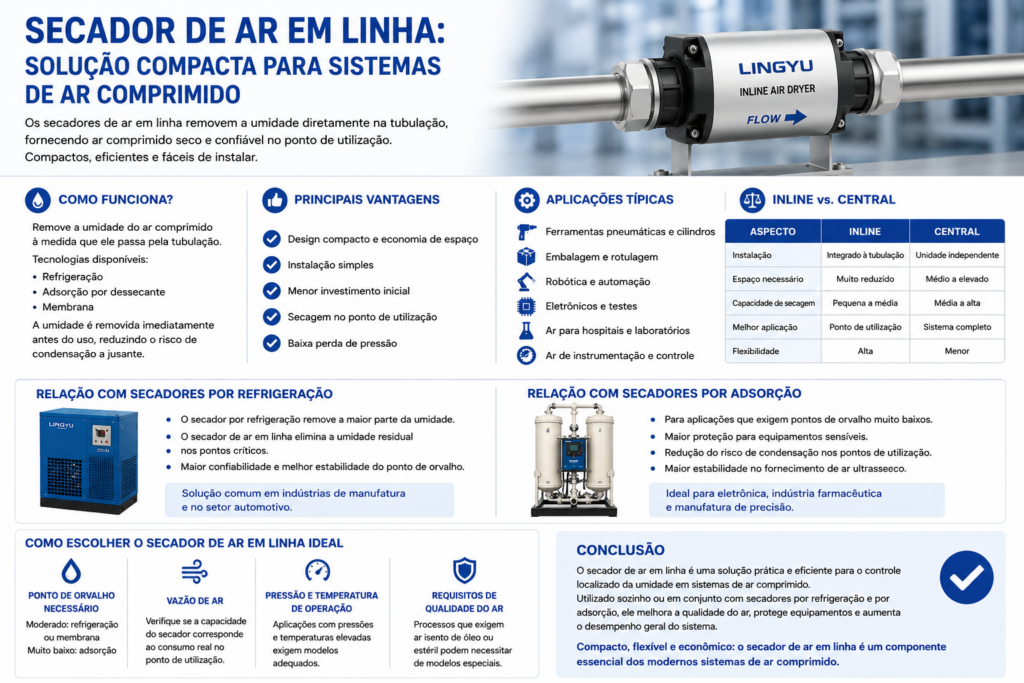

O que é um secador de ar em linha?
O termo secador de ar em linha normalmente descreve a forma como o secador é instalado, e não uma tecnologia específica de secagem.
A unidade é posicionada dentro de uma linha de ar comprimido para que o ar seja tratado antes de chegar aos equipamentos a jusante.
As instalações típicas podem incluir:
- Um secador compacto por refrigeração atendendo uma pequena linha de produção
- Um pequeno secador por adsorção para requisitos de ponto de orvalho sob pressão mais baixo
- Um secador combinado com filtros de ar comprimido a montante ou a jusante
- Um sistema de secagem localizado instalado próximo a equipamentos sensíveis
O principal objetivo é remover a umidade antes que o ar comprimido chegue à aplicação final.
Para demandas relativamente pequenas de ar comprimido, a Lingyu oferece secadores de ar por refrigeração de 25/35/50 CFM, além de outras configurações de capacidade compacta.
Como funciona um secador de ar em linha?
O princípio de funcionamento depende da tecnologia de secagem selecionada.
Secagem em linha por refrigeração
Um secador de ar por refrigeração resfria o ar comprimido até que parte do vapor de água condense em água líquida.
O condensado é separado e descarregado, e o ar comprimido seco é então fornecido aos equipamentos a jusante.
Os secadores por refrigeração da Lingyu fornecem pontos de orvalho sob pressão de aproximadamente 2–10 °C, dependendo da série e das condições operacionais especificadas. O processo de secagem combina resfriamento por refrigeração, separação de umidade, drenagem de condensado e reaquecimento do ar comprimido tratado antes da descarga.
Para uma visão mais ampla, os usuários podem consultar a linha de secadores de ar por refrigeração.
Secagem em linha por adsorção
Quando é necessário um ponto de orvalho sob pressão substancialmente mais baixo, a secagem por adsorção ou dessecante pode ser mais apropriada.
Um secador de ar por adsorção conduz o ar comprimido através de um material adsorvente que captura o vapor de água restante.
Dependendo do projeto do secador, o adsorvente pode ser regenerado utilizando ar de purga sem aquecimento, ar de purga aquecido, regeneração assistida por soprador ou regeneração por calor de compressão.
A Lingyu fornece várias tecnologias de secadores por adsorção para aplicações que exigem pontos de orvalho sob pressão mais baixos.
Para essas aplicações, os usuários podem consultar a linha de secadores de ar por adsorção.
Por que utilizar um secador de ar em linha ou no ponto de uso?
Uma configuração de secagem no ponto de uso pode ser útil quando apenas uma parte da rede de ar comprimido exige controle adicional de umidade.
Por exemplo, uma planta pode já possuir tratamento central de ar, mas operar uma máquina de produção que exige qualidade de ar superior à do restante da instalação.
A instalação de um secador localizado nessa linha secundária pode permitir que o usuário trate apenas a vazão necessária, em vez de atualizar toda a estação de ar comprimido.
Outras vantagens potenciais incluem menor espaço de instalação, menor distância de tubulação transportando o ar tratado e separação mais fácil entre usuários de ar críticos e não críticos.
No entanto, um secador em linha não deve ser considerado automaticamente melhor do que a secagem central. A configuração correta depende da demanda total de ar comprimido, do ponto de orvalho sob pressão necessário, das tubulações de distribuição, da perda de pressão e do número de pontos que exigem ar seco.
Secador de ar em linha vs. secador de ar central
A principal diferença é o escopo do tratamento.
Um secador em linha ou no ponto de uso normalmente trata uma linha secundária, uma máquina ou uma área de produção localizada. Sua capacidade geralmente é menor e ele pode ser instalado mais próximo do usuário final de ar.
Um secador central normalmente trata a maior parte ou todo o ar comprimido fornecido pela estação de compressores. Isso pode ser mais prático quando várias linhas de produção exigem o mesmo ponto de orvalho sob pressão e o mesmo nível de qualidade do ar.
Uma solução no ponto de uso faz mais sentido quando apenas uma parte limitada do sistema exige um nível diferente de controle de umidade.
Se muitas linhas de produção exigirem o mesmo ponto de orvalho sob pressão, um secador central corretamente dimensionado pode ser mais simples e econômico.
Relação entre secadores em linha e secadores por refrigeração
Um pequeno secador por refrigeração pode ser instalado próximo a uma linha de produção e funcionar como uma solução de secagem localizada.
Por exemplo, a Lingyu oferece um secador de ar por refrigeração de 75 CFM e um secador de ar por refrigeração refrigerado a ar de 100 CFM para demandas relativamente pequenas de ar comprimido.
Em uma instalação maior, uma unidade desse tipo poderia atender uma linha secundária separada quando a vazão local e as condições de operação justificarem secagem independente.
Isso é diferente de afirmar que todo secador em linha deve ser instalado a jusante de outro secador por refrigeração.
Em muitos sistemas, um único secador localizado corretamente dimensionado pode ser suficiente. Em outros, pode ser adequado combinar secagem central com tratamento no ponto de uso.
O sistema deve, portanto, ser projetado de acordo com os requisitos reais de qualidade do ar, em vez de adicionar automaticamente vários secadores em série.
Relação entre secadores em linha e secadores por adsorção
Se a aplicação exigir um ponto de orvalho sob pressão inferior ao que a secagem por refrigeração normalmente pode fornecer, a secagem por adsorção torna-se mais relevante.
Por exemplo, eletrônicos, instrumentação ou outras operações sensíveis à umidade podem exigir ar comprimido substancialmente mais seco do que aplicações pneumáticas gerais.
Uma configuração compacta por adsorção pode, portanto, atender uma linha secundária ou um ponto de uso sensível.
O secador de ar modular por adsorção da Lingyu pode ser relevante quando tanto o espaço de instalação quanto o fornecimento de ar comprimido com baixo ponto de orvalho são importantes.
O ponto principal é selecionar a tecnologia de secagem de acordo com o ponto de orvalho sob pressão necessário, e não simplesmente escolher a menor unidade disponível.
A filtragem também é importante
A umidade é apenas um tipo de contaminação presente no ar comprimido.
O ar comprimido também pode conter partículas, óleo líquido, aerossóis de óleo e vapor de óleo. Portanto, um secador sozinho pode não fornecer toda a qualidade de ar exigida por um processo sensível.
Por esse motivo, o tratamento localizado pode incluir um filtro de precisão para ar comprimido além do secador.
A linha de filtragem de precisão da Lingyu inclui configurações AO, AA, AX e com carvão ativado para diferentes requisitos de remoção de partículas e óleo.
As etapas de secagem e filtragem devem ser selecionadas separadamente de acordo com os limites de umidade, óleo e partículas exigidos pela aplicação final.
Aplicações típicas da secagem em linha
Configurações de secagem no ponto de uso podem ser úteis quando uma máquina específica ou área de produção possui requisitos de ar comprimido mais exigentes do que a rede principal da planta.
Fabricação de eletrônicos e de precisão
Equipamentos sensíveis de fabricação e teste podem exigir qualidade controlada do ar comprimido.
Para instalações desse setor, as soluções da Lingyu para eletrônicos e semicondutores fornecem contexto adicional para os requisitos de tratamento de ar comprimido.
Fabricação automotiva
O ar comprimido é amplamente utilizado em ferramentas pneumáticas, equipamentos de montagem, automação e outros processos de fabricação.
Quando um determinado ponto de produção exige controle adicional de umidade, a secagem localizada pode fornecer uma solução prática sem necessariamente alterar todo o sistema de tratamento de ar da planta.
As soluções da Lingyu para fabricação automotiva e componentes de transporte abrangem esse tipo de ambiente industrial.
Equipamentos laboratoriais e analíticos
Alguns equipamentos laboratoriais e analíticos exigem ar comprimido estável e seco.
Quando a vazão necessária é relativamente pequena, uma combinação localizada de secador e filtro pode ser mais apropriada do que um grande secador central.
A Lingyu também fornece uma seção de aplicações para equipamentos laboratoriais e analíticos.
Aplicações médicas e odontológicas
O ar comprimido utilizado em equipamentos médicos ou odontológicos pode ter requisitos de qualidade específicos da aplicação.
Esses requisitos devem ser definidos de acordo com o equipamento, uso pretendido e normas aplicáveis, em vez de presumir que um secador padrão em linha produza automaticamente ar de grau médico ou estéril.
A Lingyu também fornece informações adicionais para aplicações médicas e odontológicas.
Como escolher o secador de ar em linha correto
O fator de seleção mais importante é o ponto de orvalho sob pressão necessário.
Se o objetivo principal for evitar condensação em tubulações industriais convencionais, a secagem por refrigeração pode ser suficiente.
Se a aplicação exigir ar comprimido substancialmente mais seco, deve-se considerar a secagem por adsorção.
A capacidade de vazão é igualmente importante.
O secador deve ser dimensionado de acordo com a vazão máxima real através da linha secundária, e não apenas pelo consumo médio. Pressão operacional, temperatura de entrada e temperatura ambiente também podem influenciar a capacidade efetiva do secador.
A queda de pressão também deve ser verificada cuidadosamente, especialmente em sistemas menores no ponto de uso.
Um secador ou filtro subdimensionado pode criar restrição excessiva e reduzir a pressão disponível para os equipamentos a jusante.
Para usuários que estejam comparando tecnologias de secagem, o guia sobre secador de ar por refrigeração vs. secador de ar por adsorção oferece uma referência técnica útil.
Onde deve ser instalado um secador em linha?
O secador deve ser posicionado onde possa atender efetivamente a linha secundária necessária e, ao mesmo tempo, permitir manutenção segura e drenagem de condensado.
O planejamento da instalação deve considerar:
- Diâmetro da tubulação
- Direção do fluxo de ar
- Temperatura de entrada
- Ventilação
- Drenagem de condensado
- Tubulação de bypass
- Acesso para manutenção
- Queda de pressão
- Condições da tubulação a jusante
Posicionar o tratamento mais próximo da aplicação final pode reduzir o comprimento da tubulação que transporta o ar com a qualidade final exigida.
No entanto, isso não elimina completamente a possibilidade de problemas de umidade a jusante. O resultado final ainda depende do ponto de orvalho sob pressão, temperatura da tubulação, variações de pressão, vazamentos do sistema e projeto geral da distribuição.
A posição do secador e dos filtros pode, portanto, variar de acordo com a tecnologia de tratamento e a qualidade de ar necessária, em vez de seguir um único layout universal.
Considerações de manutenção
Equipamentos de tratamento de ar em linha ainda exigem manutenção de rotina, mesmo quando a unidade é relativamente pequena.
Para secadores por refrigeração, a manutenção pode incluir inspeção de condensadores, evaporadores, drenos, componentes de refrigeração e filtros.
Para secadores por adsorção, os usuários também devem monitorar a condição do adsorvente, válvulas de alternância, desempenho da regeneração e filtragem de poeira a jusante.
Os filtros exigem substituição periódica dos elementos de acordo com a queda de pressão, condições reais de operação e recomendações do equipamento.
Os componentes comuns de manutenção em equipamentos de tratamento de ar comprimido podem incluir compressores, condensadores, evaporadores, válvulas, adsorvente, elementos filtrantes, silenciadores e componentes de drenagem.
Quando um secador combinado faz mais sentido
Algumas aplicações exigem tanto a remoção inicial de uma grande quantidade de umidade quanto um ponto de orvalho sob pressão final muito mais baixo.
Em vez de utilizar secadores separados por refrigeração e adsorção em toda a rede de distribuição, um sistema de secagem integrado pode ser mais prático para aplicações com demanda maior ou mais contínua de ar com baixo ponto de orvalho.
O secador combinado de ar comprimido Série DC da Lingyu combina secagem por refrigeração e secagem por adsorção em um único sistema.
A etapa por refrigeração remove uma parte substancial da umidade inicial antes que o ar comprimido entre na etapa de adsorção. Isso reduz a carga de umidade que chega à seção de adsorção e pode reduzir a demanda de regeneração.
Um secador combinado é, portanto, mais relevante quando o ar com baixo ponto de orvalho é necessário em uma vazão ou perfil operacional que torne um sistema integrado de maior porte mais adequado do que vários secadores localizados.
Conclusão
Um secador de ar em linha é melhor compreendido como uma configuração localizada de secagem de ar comprimido, e não como uma tecnologia específica de secador.
Dependendo da aplicação, um secador compacto por refrigeração pode ser adequado para remoção geral de umidade, enquanto um secador por adsorção pode ser necessário quando se exige um ponto de orvalho sob pressão substancialmente mais baixo.
A solução correta deve ser baseada na vazão, pressão operacional, temperatura de entrada, ponto de orvalho sob pressão necessário, queda de pressão, requisitos de filtragem e localização do usuário final de ar.
Para demandas pequenas ou localizadas de ar comprimido, secadores compactos por refrigeração podem fornecer uma solução prática. Para aplicações sensíveis que exigem baixo ponto de orvalho, secadores modulares ou outros secadores por adsorção podem ser mais apropriados.
Quando uma aplicação de grande porte ou operação contínua exige tanto remoção inicial de umidade quanto secagem mais profunda, um sistema combinado de refrigeração e adsorção pode oferecer uma abordagem mais adequada em nível de sistema.
A configuração de secagem em linha mais eficaz, portanto, é aquela compatibilizada com o requisito real de qualidade do ar, condições operacionais, demanda da linha secundária e equipamentos a jusante, e não simplesmente o menor secador disponível.
