O Secador de Ar por Adsorção Modular Série M foi projetado para sistemas de ar comprimido que exigem baixos pontos de orvalho sob pressão, com ênfase adicional em construção compacta, trajetos internos de ar limpos e consumo relativamente baixo de ar de regeneração.
Em vez de utilizar uma configuração convencional com dois grandes vasos, a Série M emprega uma estrutura modular de adsorção com câmaras de adsorção de fluxo direto e um sistema de distribuição de ar especialmente projetado.
A Série M combina essa construção modular com consumo de ar de regeneração de 5–8%, ponto de orvalho sob pressão de saída padrão de ≤−20 °C e configuração opcional de −40 °C.
Para usuários que desejam comparar outras tecnologias de adsorção, a linha de secadores de ar por adsorção da Lingyu inclui configurações sem calor, com purga aquecida, assistidas por soprador e com aproveitamento do calor de compressão.

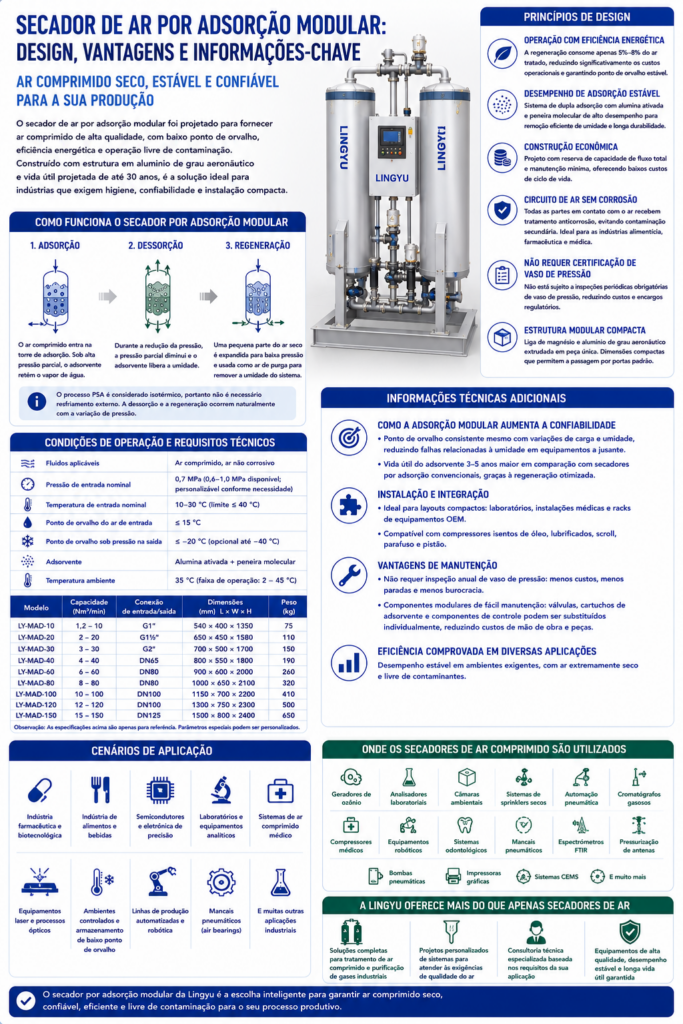

Como Funciona o Secador Modular Série M
A Série M baseia-se no princípio de funcionamento de um secador por adsorção convencional de duas torres, mas utiliza múltiplas câmaras modulares de adsorção.
Durante a operação, um grupo de câmaras de adsorção trata o ar comprimido de entrada, enquanto outro grupo passa pelo processo de regeneração.
Quando o Grupo A está em adsorção, o ar comprimido entra pelo coletor inferior e atravessa as câmaras de adsorção. A umidade é retida pelo dessecante, e o ar comprimido seco sai pelo coletor superior.
Uma parcela do ar seco produzido é desviada para o Grupo B como ar de regeneração. Durante a regeneração, a entrada do Grupo B é fechada e sua passagem de exaustão é aberta. O ar seco de regeneração atravessa as câmaras de adsorção, promove a dessorção da umidade do dessecante e transporta essa umidade para fora através da válvula de exaustão com silenciador.
Esse processo alternado de adsorção e regeneração permite a produção contínua de ar seco.
Projeto das Câmaras de Adsorção de Fluxo Direto
Uma das características mais importantes da Série M é sua estrutura de câmaras de adsorção de fluxo direto.
Essa configuração melhora a utilização do dessecante e a eficiência de adsorção em comparação com configurações de fluxo de ar menos uniformes. O objetivo é fazer com que o ar comprimido atravesse o dessecante disponível de maneira mais uniforme, evitando que apenas uma parte do leito suporte a maior parte do fluxo de ar.
Um fluxo de ar mais uniforme ajuda a reduzir a distribuição irregular do fluxo, zonas mortas de adsorção, formação de canais, formação de túneis e desgaste localizado do dessecante.
Essa configuração do fluxo de ar é uma diferença técnica fundamental entre a estrutura modular da Série M e uma configuração convencional de adsorção com grandes vasos.
Enchimento do Dessecante por Método “Snowstorm” e Distribuição do Ar
A Série M utiliza uma base especialmente projetada que incorpora uma câmara de amortecimento do ar de entrada, juntamente com um método exclusivo de enchimento do dessecante denominado “snowstorm”.
O objetivo dessa configuração é melhorar a distribuição do fluxo de ar através das câmaras de adsorção e reduzir o impacto mecânico direto do ar comprimido de entrada sobre o dessecante.
A estrutura foi projetada para ajudar a reduzir a formação de canais e túneis, ao mesmo tempo que diminui o desgaste e a geração de pó do dessecante.
Isso é importante porque o desempenho da adsorção depende não apenas do tipo de dessecante utilizado, mas também da eficiência do contato entre o ar comprimido e o leito de adsorção.
Consumo de Ar de Regeneração: 5–8%
Uma das principais características operacionais da Série M é sua necessidade relativamente baixa de ar de regeneração, de 5–8%.
Esse valor deve ser considerado no cálculo da demanda total de ar comprimido do sistema. O compressor deve fornecer ar suficiente tanto para a demanda de produção a jusante quanto para a demanda de regeneração do secador.
A redução do consumo de ar de purga é importante porque o ar utilizado na regeneração já foi comprimido e, portanto, representa consumo de energia do compressor.
O valor de 5–8% é uma especificação de projeto da Série M e não deve ser considerado um valor universal de consumo de ar de regeneração para todos os secadores por adsorção.
Configuração do Dessecante
A Série M utiliza:
Alumina ativada + peneira molecular de alto desempenho
Essa combinação de dessecantes é utilizada com um ponto de orvalho sob pressão de saída padrão de ≤−20 °C, enquanto −40 °C está disponível como opção.
O uso de dois materiais adsorventes permite configurar o sistema de acordo com o desempenho de secagem necessário.
O projeto otimizado das câmaras também reduz o desgaste e a geração de pó do dessecante, além de melhorar sua utilização geral. Uma afirmação fixa de que essa configuração prolonga automaticamente a vida útil do adsorvente em 3–5 anos não é sustentada pelas informações técnicas fornecidas; por isso, essa comparação numérica foi removida.
Condições Operacionais Padrão
A Série M opera sob as seguintes condições padrão:
| Parâmetro | Especificação |
|---|---|
| Meio aplicável | Ar comprimido / ar não corrosivo |
| Pressão nominal de entrada | 0,7 MPa |
| Faixa de pressão de operação | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 10–30 °C |
| Temperatura máxima de entrada | ≤40 °C |
| Ponto de orvalho do ar de entrada | ≤15 °C |
| Ponto de orvalho sob pressão de saída | ≤−20 °C |
| Ponto de orvalho de saída opcional | −40 °C |
| Dessecante | Alumina ativada + peneira molecular de alto desempenho |
| Temperatura ambiente nominal | 35 °C |
| Faixa de temperatura ambiente de operação | 2–45 °C |
| Consumo de ar de regeneração | 5–8% |
O requisito de ponto de orvalho do ar de entrada de ≤15 °C é particularmente importante e não deve ser ignorado durante o projeto do sistema.
Por Que o Ponto de Orvalho do Ar de Entrada É Importante
Ao contrário de algumas outras configurações de secadores por adsorção, a Série M especifica explicitamente um ponto de orvalho do ar de entrada de ≤15 °C.
Isso significa que as condições de tratamento a montante fazem parte da seleção do secador.
Se um excesso de umidade ou água líquida entrar nas câmaras modulares de adsorção, a carga de umidade sobre o dessecante aumentará e poderá afetar o ciclo de adsorção previsto.
Portanto, a Série M deve ser considerada como parte de um sistema completo de purificação de ar comprimido, e não como um equipamento isolado.
Trajeto Interno de Ar Limpo
Todas as superfícies em contato com o ar comprimido recebem tratamento de oxidação anticorrosiva.
O objetivo é reduzir a corrosão e ajudar a evitar a contaminação secundária do ar comprimido tratado. Essa construção é especificamente indicada como vantajosa para aplicações nos setores alimentício e farmacêutico.
Para requisitos de ar comprimido específicos do setor, os usuários podem consultar as soluções de ar comprimido da Lingyu para aplicações médicas e farmacêuticas.
Estrutura Modular em Liga de Magnésio-Alumínio de Grau Aeroespacial
O projeto estrutural é um dos diferenciais mais evidentes da Série M.
O corpo integrado é fabricado em liga extrudada de magnésio-alumínio de grau aeroespacial. Em comparação com uma configuração convencional com grandes vasos cilíndricos, isso permite que o secador adote um formato modular estreito.
Algumas dimensões representativas incluem:
| Modelo | Vazão | Dimensões |
| LY-M10NX | 1,5 m³/min | 460×300×752 mm |
| LY-M20NX | 2,5 m³/min | 460×300×1246 mm |
| LY-M30NX | 3,8 m³/min | 460×300×1546 mm |
| LY-M50NX | 6,5 m³/min | 400×778×1735 mm |
| LY-M100NX | 13,5 m³/min | 400×1126×1735 mm |
| LY-M150NX | 21,5 m³/min | 400×1474×1735 mm |
| LY-M300NX | 37,0 m³/min | 762×1300×1760 mm |
| LY-M500NX | 55,0 m³/min | 762×1884×1760 mm |
A estrutura compacta permite que o equipamento passe por portas de dimensões padrão, o que pode simplificar a instalação em locais com rotas de acesso ou dimensões da sala de equipamentos limitadas.
Faixa de Capacidade da Série M
A faixa padrão da Série M vai de 1,5 a 55,0 m³/min.
| Modelo | Vazão de Entrada | Conexão | Peso |
| LY-M10NX | 1,5 m³/min | G1″ | 35 kg |
| LY-M20NX | 2,5 m³/min | G1″ | 60 kg |
| LY-M30NX | 3,8 m³/min | G1″ | 70 kg |
| LY-M50NX | 6,5 m³/min | G1½” | 190 kg |
| LY-M75NX | 10,5 m³/min | G2″ | 285 kg |
| LY-M100NX | 13,5 m³/min | G2½” | 375 kg |
| LY-M120NX | 17,0 m³/min | G2½” | 470 kg |
| LY-M150NX | 21,5 m³/min | G2½” | 565 kg |
| LY-M180NX | 25,0 m³/min | G2½” | 660 kg |
| LY-M200NX | 28,5 m³/min | DN80 | 755 kg |
| LY-M300NX | 37,0 m³/min | DN100 | 940 kg |
| LY-M350NX | 41,5 m³/min | DN100 | 1130 kg |
| LY-M450NX | 50,0 m³/min | DN100 | 1320 kg |
| LY-M500NX | 55,0 m³/min | DN125 | 1510 kg |
Todos os modelos listados utilizam alimentação elétrica de 220 V / 50 Hz. Para vazões superiores a 55 m³/min ou projetos que envolvam especificações, materiais, pressões ou temperaturas especiais, é necessária uma avaliação técnica específica.
Para informações específicas sobre o equipamento, os usuários podem consultar a página do secador de ar por adsorção modular Série M.
Considerações sobre Inspeção de Vasos de Pressão
De acordo com a classificação de produtos da Lingyu, a Série M não é classificada como um vaso de pressão sujeito à inspeção obrigatória de equipamentos especiais e não exige a reinspeção anual de vasos de pressão aplicável aos equipamentos convencionais desse tipo.
Isso pode ser relevante para instalações preocupadas com a administração das inspeções e da manutenção dos equipamentos.
Essa classificação deve ser entendida como uma declaração específica do produto, e não como uma isenção universal de todas as regulamentações locais aplicáveis a equipamentos sob pressão. Os requisitos locais aplicáveis ainda devem ser considerados durante a instalação.
Configuração de Reserva com Capacidade Total
A Série M também pode ser configurada com uma unidade de reserva de capacidade total a um custo relativamente baixo.
Isso pode ser útil quando a disponibilidade contínua de ar comprimido é importante e os operadores desejam redundância sem instalar outro secador convencional de grandes vasos.
Os custos de manutenção e assistência técnica da configuração modular também são descritos como relativamente baixos.
Essas características são mais úteis para uma avaliação do ciclo de vida do que intervalos fixos de manutenção sem comprovação ou afirmações exatas sobre prazo de retorno do investimento.
Vida Útil: Até 30 Anos
A Série M é especificada com uma vida útil de até 30 anos, e não como uma vida operacional fixa e garantida de 30 anos.
A expressão “até” é importante porque a vida útil real depende das condições de operação e manutenção.
Filtragem e Qualidade do Ar a Montante
A Série M deve receber ar comprimido dentro das condições de entrada especificadas, especialmente quanto ao requisito de ponto de orvalho de entrada de ≤15 °C.
Portanto, água líquida, aerossóis de óleo e partículas presentes a montante devem ser controlados de acordo com o projeto geral do sistema de purificação.
Quando for necessária filtragem adicional, filtros de precisão para ar comprimido adequados podem ser integrados ao sistema de secagem.
A configuração dos filtros deve ser determinada de acordo com os requisitos reais de qualidade do ar e do sistema.
Onde o Projeto Modular É Mais Relevante
A configuração modular é particularmente relevante para projetos que valorizam espaço de instalação restrito, acesso limitado à sala de equipamentos, baixo consumo de ar de regeneração, superfícies internas limpas e resistentes à corrosão, ar comprimido com baixo ponto de orvalho, capacidade de reserva total, redução das exigências administrativas relacionadas à inspeção de vasos de pressão ou expansão modular para diferentes requisitos de vazão.
As aplicações nos setores alimentício e farmacêutico estão especificamente associadas à construção interna limpa, enquanto os requisitos detalhados de qualidade do ar de cada setor devem ser avaliados separadamente para o processo pretendido.
Série M vs. Secador Convencional de Duas Torres
A principal diferença técnica é estrutural.
Um secador por adsorção convencional normalmente utiliza vasos de adsorção maiores, enquanto a Série M distribui a adsorção entre múltiplas câmaras de fluxo direto integradas a uma estrutura modular de magnésio-alumínio.
O projeto resultante enfatiza um fluxo de ar mais uniforme, dimensões compactas, menor consumo de ar de regeneração e redução da formação de canais e da geração de pó do dessecante.
Portanto, a Série M não deve ser considerada simplesmente uma versão menor de um secador convencional de duas torres.
O Que Verificar Antes de Selecionar um Secador Série M
Antes de selecionar um modelo, confirme a vazão real, a pressão de entrada, a temperatura de entrada, o ponto de orvalho de entrada, o ponto de orvalho sob pressão de saída necessário, a temperatura ambiente, as dimensões disponíveis para instalação e os requisitos de redundância.
O requisito de ponto de orvalho de entrada de ≤15 °C merece atenção especial, pois determina se a configuração de tratamento a montante é adequada para o secador modular.
Se for necessário um ponto de orvalho sob pressão de saída de −40 °C, isso deve ser especificado ao solicitar o equipamento, pois se trata de uma configuração opcional, e não da condição padrão de ≤−20 °C.
Para capacidades especiais ou requisitos operacionais específicos, os usuários podem utilizar a página de contato da Lingyu para obter suporte técnico de configuração.
Conclusão
O Secador de Ar por Adsorção Modular Série M diferencia-se por suas câmaras de adsorção de fluxo direto, distribuição de ar especialmente projetada, método de enchimento do dessecante “snowstorm”, estrutura modular de magnésio-alumínio de grau aeroespacial e consumo de ar de regeneração de 5–8%.
Suas condições operacionais padrão incluem pressão nominal de entrada de 0,7 MPa, pressão de operação de 0,6–1,0 MPa, temperatura nominal de entrada de 10–30 °C, temperatura máxima de entrada de ≤40 °C, ponto de orvalho do ar de entrada de ≤15 °C, ponto de orvalho sob pressão de saída de ≤−20 °C, com −40 °C disponível como opção, temperatura ambiente nominal de 35 °C e faixa de temperatura ambiente de operação de 2–45 °C.
Para a seleção, os usuários devem considerar a vazão, as condições do ar a montante, o ponto de orvalho necessário, o consumo de ar de regeneração, o espaço disponível para instalação e os requisitos de redundância, em vez de considerar a Série M simplesmente como uma versão menor de um secador por adsorção convencional.
