O ar comprimido utilizado na produção de alimentos e produtos farmacêuticos frequentemente exige controle mais rigoroso de umidade e contaminação do que o ar de planta convencional.
Entretanto, instalar apenas um secador não torna o ar comprimido higiênico, estéril ou adequado para contato direto com o produto. O sistema completo de tratamento deve ser projetado em torno do ponto de orvalho sob pressão necessário, nível de partículas, teor de óleo, filtragem, sistema de distribuição e requisitos do processo.
Para aplicações que exigem pontos de orvalho sob pressão abaixo da faixa normalmente atingida pela secagem refrigerada, um secador de ar por adsorção modular pode oferecer uma alternativa compacta aos secadores dessecantes convencionais de duas torres.

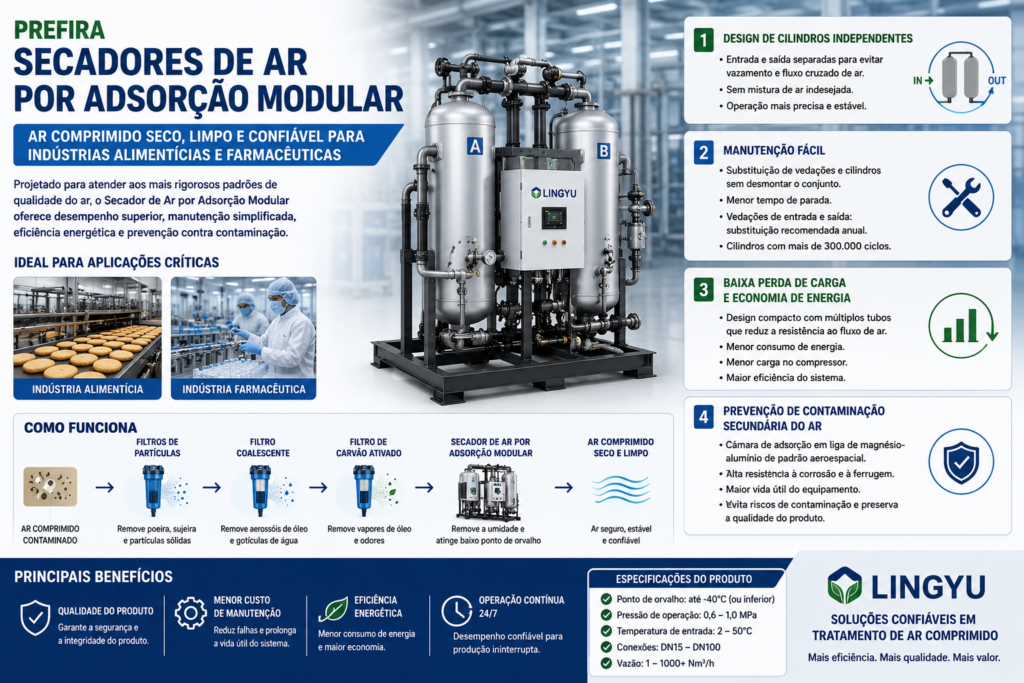

A Série M da Lingyu combina regeneração sem calor com câmaras modulares de adsorção, distribuição otimizada do fluxo de ar, construção resistente à corrosão e ponto de orvalho sob pressão de ≤−20 °C, com −40 °C disponível como opção.
Por Que o Controle de Umidade É Importante na Produção de Alimentos e Farmacêutica?
O ar atmosférico contém vapor de água. Quando o ar é comprimido, a umidade se concentra e, quando o ar comprimido posteriormente esfria, parte dessa umidade pode se condensar.
Umidade não controlada pode contribuir para corrosão, problemas em equipamentos pneumáticos, risco microbiológico em determinadas condições, instabilidade do processo e problemas de qualidade do produto.
A qualidade de ar necessária depende fortemente de como o ar comprimido é utilizado.
O ar que opera um cilindro pneumático pode ter requisitos diferentes do ar que entra em contato com embalagens, superfícies de equipamentos, ingredientes ou produtos farmacêuticos.
Por esse motivo, a seleção do secador deve começar pelo ponto de orvalho sob pressão, ou PDP, necessário, em vez de simplesmente escolher o menor ponto de orvalho possível.
Como Funciona um Secador de Ar por Adsorção Modular
A Série M é baseada no mesmo princípio fundamental de adsorção por variação de pressão utilizado em secadores dessecantes convencionais sem calor.
Durante a operação, um grupo de câmaras de adsorção seca o ar comprimido enquanto o outro grupo passa por regeneração.
O ar comprimido úmido entra pelo coletor inferior e passa pelas câmaras de adsorção preenchidas com dessecante. O vapor de água é adsorvido pelo dessecante, e o ar seco passa para o coletor superior antes de seguir para jusante.
Uma parte do ar seco de produto é então utilizada para regenerar o grupo oposto.
Depois da regeneração, os grupos trocam de função e o ciclo se repete.
Isso permite secagem contínua mantendo uma estrutura modular compacta.
1. Câmaras Modulares de Adsorção com Fluxo Direto
Uma das principais diferenças entre a Série M e uma configuração convencional de grandes torres duplas é sua disposição modular de câmaras.
O secador utiliza um projeto de câmara de adsorção com fluxo direto destinado a melhorar a distribuição do fluxo de ar e a utilização do dessecante.
A base especialmente projetada incorpora uma câmara de amortecimento do ar de entrada, ajudando a lidar com problemas de fluxo que podem ocorrer dentro de vasos convencionais de adsorção, como:
distribuição desigual → canalização → zonas mortas de adsorção → utilização incompleta do dessecante
Um fluxo mais uniforme ajuda o ar comprimido a entrar em contato de forma mais eficaz com o dessecante.
Isso é particularmente útil quando se exige desempenho estável do ponto de orvalho sob pressão durante longos períodos de operação.
2. Redução de Canalização e Formação de Pó do Dessecante
O desempenho do dessecante depende de mais do que simplesmente preencher um vaso com material adsorvente.
Uma distribuição inadequada do fluxo pode fazer com que o ar comprimido siga repetidamente caminhos preferenciais através do leito de dessecante. Isso reduz a área efetiva de adsorção e pode acelerar a deterioração localizada do material.
A Série M utiliza uma configuração específica de enchimento e fluxo destinada a reduzir canalização, formação de caminhos preferenciais e desgaste do dessecante causado por impacto.
Reduzir o movimento do dessecante e a geração de pó pode ajudar a melhorar a estabilidade do secador ao longo do tempo e reduzir a carga de partículas a jusante.
Um filtro de precisão para ar comprimido apropriado a jusante ainda deve ser considerado, pois sistemas por adsorção podem produzir pequenas quantidades de pó de dessecante durante a operação.
3. Baixo Consumo de Ar de Regeneração
Secadores por adsorção sem calor regeneram o dessecante utilizando uma parte do ar comprimido já seco.
Como esse ar já foi comprimido, o consumo de purga representa um custo indireto de energia.
A Série M especifica consumo de ar de regeneração de aproximadamente:
5–8%
Esse é um parâmetro importante ao comparar secadores por adsorção, pois o preço de compra do equipamento representa apenas uma parte do custo ao longo de seu ciclo de vida.
Uma comparação útil deve incluir:
consumo de ar de purga + perda de pressão + manutenção + vida útil do dessecante + PDP necessário
em vez de avaliar o secador apenas pela vazão nominal.
4. Ponto de Orvalho Sob Pressão Estável
Para a Série M, o ponto de orvalho sob pressão especificado na saída é:
≤−20 °C
com:
−40 °C disponível como opção
Isso torna a secagem modular por adsorção relevante para aplicações nas quais a secagem refrigerada convencional não consegue fornecer o nível de umidade necessário.
As condições operacionais da Série M incluem:
| Parâmetro | Especificação Série M |
|---|---|
| Pressão nominal de entrada | 0,7 MPa |
| Pressão de operação | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 10–30 °C |
| Temperatura máxima de entrada | ≤40 °C |
| Ponto de orvalho do ar de entrada | ≤15 °C |
| PDP de saída | ≤−20 °C |
| PDP opcional | −40 °C |
| Dessecante | Alumina ativada + peneira molecular de alto desempenho |
| Temperatura ambiente nominal | 35 °C |
| Faixa de temperatura ambiente | 2–45 °C |
| Consumo de ar de regeneração | 5–8% |
Essas condições são importantes porque um secador não pode ser selecionado apenas pela vazão.
Também devem ser verificados temperatura real de entrada, pressão, qualidade do ar a montante e PDP necessário.
5. Superfícies em Contato com o Ar Resistentes à Corrosão
A qualidade do ar comprimido pode ser afetada não apenas pelos contaminantes que entram no secador, mas também pela condição das superfícies internas do equipamento.
A Série M utiliza superfícies em contato com o ar tratadas com um processo de oxidação anticorrosiva.
Esse tratamento tem como objetivo reduzir a corrosão e o potencial de contaminação secundária proveniente da deterioração das superfícies internas.
Para aplicações sensíveis, isso pode ser uma consideração importante de projeto.
Entretanto, a construção resistente à corrosão do secador não deve ser interpretada como prova de que todo o sistema de ar comprimido é adequado para contato direto com alimentos ou produtos farmacêuticos.
Tubulações a jusante, filtros, reservatórios, válvulas e componentes no ponto de uso também devem ser avaliados.
6. Construção Modular em Liga de Magnésio-Alumínio
A estrutura integrada da Série M é fabricada em liga extrudada de magnésio-alumínio de grau aeroespacial.
Essa construção proporciona uma configuração compacta em comparação com muitos sistemas tradicionais de adsorção com grandes vasos.
A geometria modular também é projetada para permitir que o equipamento passe por portas padrão, o que pode simplificar a instalação em instalações com espaço de acesso limitado.
Isso pode ser útil em plantas existentes de alimentos ou farmacêuticas onde as salas de equipamentos não conseguem acomodar facilmente grandes vasos convencionais.
7. Instalação Compacta para Instalações Existentes
O espaço pode se tornar uma limitação importante durante a modernização de uma estação existente de ar comprimido.
A construção modular pode reduzir a área necessária para instalação e tornar o posicionamento do equipamento mais flexível.
A Série M de secadores por adsorção modulares abrange várias capacidades, desde unidades modulares menores até configurações com vazão de entrada de até 55 m³/min na faixa padrão listada.
Para requisitos especiais além da faixa indicada, o sistema deve ser avaliado conforme as condições do projeto, em vez de presumir que um modelo padrão será adequado.
8. Flexibilidade de Manutenção e Unidade Standby
A construção modular pode tornar a manutenção mais gerenciável porque o sistema de secagem é dividido em várias câmaras de adsorção, em vez de depender inteiramente de dois grandes vasos convencionais.
O projeto também permite configurar uma unidade standby com capacidade total quando a continuidade de produção justificar redundância.
Isso pode ser particularmente relevante em linhas de produção de alimentos e farmacêuticas onde a interrupção do tratamento de ar comprimido pode afetar a disponibilidade da produção.
Os intervalos de manutenção devem, entretanto, ser determinados com base em horas de operação, ponto de orvalho sob pressão, condição do dessecante, operação das válvulas, desempenho da purga, condição dos filtros e recomendações do fabricante.
Uma regra universal, como substituição anual de vedações, não deve ser aplicada a menos que esteja especificada para o modelo selecionado e suas condições de operação.
9. Perda de Pressão e Eficiência Energética Geral
A configuração de fluxo direto é projetada para minimizar resistência desnecessária ao fluxo de ar enquanto melhora o contato entre o ar comprimido e o dessecante.
Uma baixa perda de pressão é importante porque cada perda de pressão no sistema de tratamento precisa ser compensada em algum ponto a montante.
A perda total pode incluir:
pré-filtro → secador → pós-filtro → tubulação → válvulas → ponto de uso
Se uma perda excessiva no tratamento obrigar o compressor a operar com pressão de descarga maior, o consumo total de energia do sistema pode aumentar.
O desempenho energético deve, portanto, ser avaliado no nível do sistema de ar comprimido, e não apenas pelo consumo elétrico do secador.
Por Que a Secagem Modular por Adsorção Pode Ser Adequada para Produção de Alimentos
Em aplicações de alimentos e bebidas, os requisitos de umidade variam conforme onde e como o ar é utilizado.
Possíveis usos incluem atuadores pneumáticos, máquinas de embalagem, equipamentos de transporte, instrumentação de processo e aplicações nas quais o ar pode interagir mais diretamente com a produção.
Um secador por adsorção modular pode ser apropriado quando a aplicação exige um PDP significativamente inferior à capacidade da secagem refrigerada.
Suas vantagens potenciais incluem instalação compacta, capacidade de baixo PDP, construção resistente à corrosão, regeneração controlada e consumo de purga relativamente baixo para um projeto modular sem calor.
Entretanto, o secador trata principalmente a umidade.
A qualidade do ar em aplicações alimentícias também pode exigir controle de partículas, aerossóis de óleo, vapor de óleo e outros contaminantes específicos do processo.
Por Que a Secagem Modular por Adsorção Pode Ser Adequada para Produção Farmacêutica
Em aplicações de ar comprimido farmacêuticas e biofarmacêuticas, o PDP necessário deve ser determinado a partir da especificação do processo.
Baixo teor de umidade pode ser importante para operações sensíveis à umidade, instrumentação, ambientes de produção e determinadas aplicações de ar de processo.
A estrutura modular também pode ser útil onde o espaço de instalação ou o acesso aos equipamentos é limitado.
Novamente, um PDP baixo não torna automaticamente o ar comprimido de grau farmacêutico ou estéril.
Uma estratégia completa de tratamento e qualidade pode exigir filtragem adequada a montante, filtragem de partículas a jusante, controle de óleo, projeto do sistema de distribuição, tratamento no ponto de uso, monitoramento e validação conforme a aplicação real.
A Filtragem É Essencial para o Desempenho do Secador por Adsorção
Secadores por adsorção são sensíveis à contaminação.
Grandes quantidades de água líquida e óleo podem reduzir o desempenho do dessecante e encurtar sua vida útil.
Uma configuração prática pode ser:
compressor → pós-resfriador/separador → reservatório úmido → pré-filtragem → secador por adsorção modular → pós-filtro → reservatório seco → ponto de uso
A filtragem a montante protege o dessecante contra água líquida e contaminação por óleo.
A filtragem a jusante ajuda a controlar pó de dessecante e protege equipamentos sensíveis.
Os graus exatos de filtragem devem ser selecionados conforme o tipo de compressor e os requisitos finais de qualidade do ar.
Secador por Adsorção Modular vs. Secador Convencional de Duas Torres
As duas tecnologias utilizam adsorção e regeneração, mas sua construção física é diferente.
| Fator | Secador por Adsorção Modular | Secador Convencional de Duas Torres |
| Princípio de secagem | Adsorção | Adsorção |
| Configuração dos vasos | Várias câmaras compactas | Dois vasos maiores |
| Caminho do fluxo de ar | Projeto modular de fluxo direto | Fluxo convencional em vasos |
| Área de instalação | Compacta | Normalmente maior |
| Distribuição do dessecante | Projetada para reduzir canalização | Depende do projeto do vaso/distribuidor |
| Purga padrão da Série M | 5–8% | Depende da tecnologia |
| Abordagem de manutenção | Modular | Baseada em vasos |
| Capacidade de PDP | ≤−20 °C; −40 °C opcional | Depende da série do secador |
Nenhuma das duas configurações é automaticamente melhor para todas as instalações.
A escolha deve depender de vazão, PDP necessário, espaço disponível para instalação, requisitos de redundância, custo de energia, estratégia de manutenção e padrões da planta.
Secagem Modular por Adsorção vs. Secagem Refrigerada
Nem toda instalação de alimentos ou farmacêutica exige secagem por adsorção.
Se um ponto de orvalho sob pressão de aproximadamente 2–10 °C for suficiente, um secador refrigerado pode oferecer uma solução mais econômica.
Quando é necessário PDP substancialmente mais baixo, a tecnologia com dessecante se torna mais apropriada.
Selecionar um secador de −40 °C quando o processo exige apenas alguns graus acima de 0 °C pode adicionar consumo de ar de purga e manutenção sem melhorar o processo.
O objetivo deve ser sempre o ponto de orvalho necessário, e não o menor ponto de orvalho disponível.
A Série M Exige Inspeção Anual de Vaso de Pressão?
A documentação de projeto do produto informa que a Série M não é classificada como equipamento de pressão sujeito à mesma reinspeção anual obrigatória aplicada a vasos de pressão convencionais.
Isso pode simplificar os requisitos de manutenção e inspeção em instalações aplicáveis.
Entretanto, as regulamentações para equipamentos sob pressão variam de acordo com o país e a jurisdição.
A classificação local e os requisitos de inspeção devem sempre ser confirmados antes da instalação, em vez de presumir que o mesmo tratamento regulatório se aplica em todo o mundo.
Um Secador por Adsorção Modular Evita Contaminação Secundária?
O tratamento anticorrosivo das superfícies internas foi projetado especificamente para reduzir o risco de contaminação secundária causada por produtos de corrosão.
Isso é benéfico, mas não deve ser interpretado como eliminação de todas as fontes de contaminação.
A qualidade do ar comprimido também depende da condição do compressor, ar de entrada, filtros, drenos, tubulações, reservatórios, equipamentos a jusante e tratamento no ponto de uso.
O secador deve, portanto, ser considerado um componente controlado dentro do sistema completo de tratamento de ar.
Perguntas Frequentes
O Que Diferencia um Secador por Adsorção Modular de um Secador Convencional de Duas Torres?
Ambos utilizam adsorção para remover vapor de água.
O projeto modular substitui dois grandes vasos convencionais de adsorção por várias câmaras compactas de fluxo direto.
O projeto é destinado a melhorar a distribuição do fluxo de ar, utilização do dessecante, flexibilidade de instalação e manutenção.
Qual Ponto de Orvalho Sob Pressão a Série M Pode Atingir?
A especificação padrão da Série M é ≤−20 °C PDP, com −40 °C disponível como opção.
A versão necessária deve ser selecionada conforme o processo e a temperatura mínima a jusante.
Quanto Ar de Regeneração o Secador Modular Utiliza?
A Série M especifica consumo de ar de regeneração de aproximadamente 5–8%.
O desempenho real de operação deve ser avaliado sob as condições especificadas para o modelo selecionado.
Qual Dessecante a Série M Utiliza?
Os meios adsorventes especificados são:
- Alumina ativada
- Peneira molecular de alto desempenho
O Secador Remove Completamente a Umidade?
Não.
Nenhum secador torna o ar comprimido literalmente livre de umidade.
A Série M reduz o vapor de água até um ponto de orvalho sob pressão especificado. O requisito importante é se esse PDP é suficientemente baixo para o processo.
É Adequado para Operação 24/7?
Ele é projetado para serviço industrial de ar comprimido e operação alternada de adsorção e regeneração.
A capacidade de um sistema específico atender à produção contínua depende de dimensionamento correto, condições operacionais, filtragem, manutenção e eventual redundância standby necessária.
Com Que Frequência Vedações ou Dessecante Devem Ser Substituídos?
Não existe um intervalo universal anual de substituição que deva ser aplicado a todas as instalações.
A manutenção deve seguir as recomendações do modelo selecionado e sua condição real de operação.
Devem ser monitorados desempenho do dessecante, funcionamento das válvulas, PDP, vazão de purga, condição dos filtros e horas de operação.
Um Secador por Adsorção Modular Torna o Ar Comprimido Seguro para Contato Direto com Alimentos ou Produtos Farmacêuticos?
Não por si só.
O secador controla a umidade.
A adequação final depende de todo o sistema de tratamento e distribuição de ar comprimido e do requisito específico de qualidade do ar do processo.
Selecionando um Secador por Adsorção Modular para Aplicações Sensíveis
O principal motivo para selecionar um secador de ar por adsorção modular não é simplesmente que a produção de alimentos ou farmacêutica exige “ar de alta qualidade”.
O argumento técnico mais forte existe quando o processo exige:
baixo ponto de orvalho sob pressão + instalação compacta + regeneração controlada + construção resistente à corrosão + desempenho estável de adsorção
A Série M da Lingyu combina estrutura modular de adsorção com fluxo direto, consumo de ar de regeneração de 5–8%, PDP padrão de ≤−20 °C com −40 °C disponível como opção, construção em liga de magnésio-alumínio e tratamento anticorrosivo das superfícies expostas ao ar comprimido.
Essas características podem tornar a secagem modular por adsorção uma opção prática para aplicações de ar comprimido sensíveis à umidade nos setores alimentício e farmacêutico.
O sistema final ainda deve ser projetado em torno dos limites necessários de partículas, água e óleo, em vez de depender apenas do secador.
Para dimensionamento específico do projeto ou configuração do tratamento de ar, entre em contato com a Lingyu informando vazão máxima, pressão de operação, temperatura de entrada, ponto de orvalho sob pressão necessário, tipo de compressor, espaço disponível para instalação e requisitos finais de qualidade do ar.
