O ar comprimido é amplamente utilizado na fabricação, produção automotiva, indústrias de alimentos e bebidas, eletrônica, embalagens e muitos outros sistemas industriais. No entanto, o ar comprimido também transporta vapor de água.
À medida que o ar comprimido esfria após a compressão, o excesso de umidade pode se condensar em água líquida. Se essa umidade não for controlada, pode contribuir para a corrosão das tubulações, problemas nos sistemas de controle pneumático, falhas de equipamentos e problemas de qualidade do produto.
O secador de ar por refrigeração é uma das tecnologias mais utilizadas para controlar essa umidade. Ele funciona resfriando o ar comprimido, condensando o vapor de água em líquido, separando o condensado, drenando-o e reaquecendo o ar seco antes que ele entre no sistema a jusante.
O portfólio de secadores por refrigeração da Lingyu inclui a série AH, refrigerada a ar, a série WH, refrigerada a água, e diversas configurações de secadores por refrigeração com economia de energia.

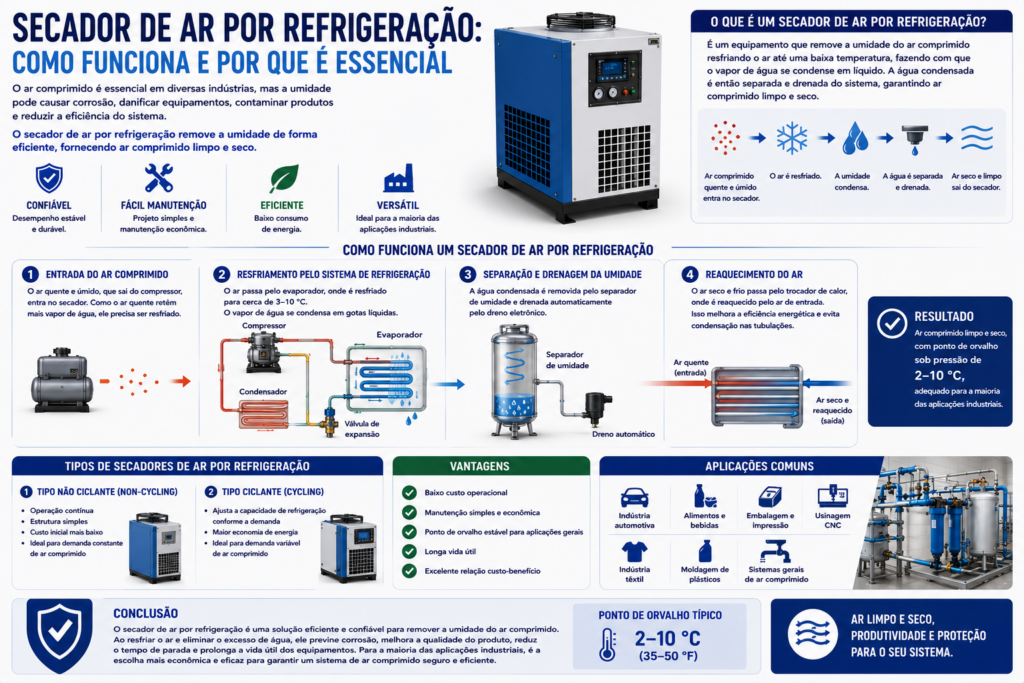

O que é um secador de ar por refrigeração?
Um secador de ar por refrigeração é um equipamento de tratamento de ar comprimido que remove a umidade principalmente por meio de resfriamento e condensação.
O secador reduz a temperatura do ar comprimido até que parte do vapor de água se condense em líquido. Esse líquido é então separado e descarregado.
O processo básico é:
Ar comprimido quente e úmido → pré-resfriamento → resfriamento por refrigeração → condensação → separação gás-líquido → drenagem → reaquecimento → ar comprimido seco
Para as séries AH e WH da Lingyu, o ponto de orvalho sob pressão especificado é de 2–10°C nas condições de operação indicadas.
Isso torna a secagem por refrigeração adequada quando o processo não exige os pontos de orvalho sob pressão significativamente mais baixos proporcionados pela secagem por adsorção.
Por que a umidade se forma no ar comprimido?
O ar ambiente contém naturalmente vapor de água.
Quando esse ar é comprimido, a quantidade de água contida em cada metro cúbico aumenta. À medida que o ar comprimido esfria posteriormente, ele pode não conseguir mais reter toda essa umidade na forma de vapor, fazendo com que o excesso de umidade se condense.
A umidade não controlada pode contribuir para a corrosão das tubulações, redução da qualidade do produto, falhas nos sistemas de controle e congelamento em condições adequadas de baixa temperatura.
Um secador por refrigeração é projetado para remover uma parte significativa dessa umidade antes que o ar comprimido alcance os equipamentos a jusante.
Como funciona um secador de ar por refrigeração?
Um secador por refrigeração contém dois sistemas que interagem: o circuito de ar comprimido e o circuito de refrigeração.
O circuito de ar comprimido é onde a umidade é removida. O circuito de refrigeração fornece o resfriamento necessário para que ocorra a condensação.
Etapa 1: O ar comprimido quente e úmido entra no secador
O ar comprimido entra no secador transportando vapor de água e, potencialmente, outros contaminantes, dependendo do compressor e do sistema de tratamento instalado a montante.
Não se deve presumir que o ar entre diretamente do compressor a uma única temperatura universal. A temperatura real de entrada do secador depende do compressor, pós-resfriador, reservatório, tubulações, condições ambientais e configuração geral do sistema.
Para as séries AH e WH da Lingyu, a temperatura nominal de entrada é de 50°C, com temperatura máxima de entrada de ≤80°C.
Etapa 2: O ar de entrada é pré-resfriado
Antes de entrar no evaporador, o ar comprimido passa por uma etapa de pré-resfriamento e troca de calor ar-ar.
O calor é transferido do ar comprimido de entrada, mais quente, para o ar seco de saída, mais frio.
Isso reduz a carga de resfriamento do sistema de refrigeração:
O ar quente de entrada perde calor ↔ o ar seco frio de saída ganha calor
Essa recuperação interna de calor é uma parte importante do funcionamento do secador por refrigeração.
Etapa 3: O evaporador resfria o ar comprimido
O ar pré-resfriado entra então no evaporador ar-refrigerante.
O refrigerante frio absorve o calor do ar comprimido, reduzindo sua temperatura até que o vapor de água comece a se condensar.
Para as séries AH e WH da Lingyu, o processo é projetado para um ponto de orvalho sob pressão de 2–10°C.
O evaporador, e não o condensador, é o componente que resfria diretamente o ar comprimido.
Etapa 4: A umidade se condensa
À medida que o ar é resfriado no evaporador, o vapor de água se condensa em líquido.
Umidade, óleo e algumas impurezas podem se condensar durante essa etapa. No entanto, a condensação por si só não remove o líquido do fluxo de ar.
O condensado ainda precisa ser fisicamente separado.
Etapa 5: O separador gás-líquido remove o condensado
Após o resfriamento por refrigeração, o ar comprimido passa por uma etapa de separação gás-líquido.
O separador remove as gotículas de líquido condensado do fluxo de ar comprimido.
Os projetos AH e WH da Lingyu incluem um sistema de separação de água destinado a proporcionar uma separação confiável da umidade. Se o desempenho da separação se deteriorar, pode ocorrer arraste de líquido mesmo quando o circuito de refrigeração estiver resfriando corretamente.
Etapa 6: O dreno automático remove o líquido
O condensado coletado é descarregado por meio de um dreno automático.
Isso evita que a água separada se acumule dentro do secador e seja novamente transportada pelo fluxo de ar.
Por isso, a condição do dreno é uma parte importante da manutenção do secador por refrigeração. Um dreno bloqueado ou com funcionamento inadequado pode causar problemas de umidade a jusante mesmo quando o resfriamento do evaporador permanece normal.
Etapa 7: O ar seco é reaquecido
Após a separação da umidade, o ar comprimido ainda está relativamente frio.
Ele passa novamente pelo trocador de calor ar-ar, onde absorve calor do ar comprimido de entrada, que está mais quente.
No processo AH e WH, o ar comprimido seco é reaquecido em direção à temperatura ambiente antes de sair do secador.
Essa etapa de reaquecimento simultaneamente aquece o ar de saída e pré-resfria o ar de entrada, fazendo parte do processo interno de recuperação de calor.
O circuito de refrigeração
O lado do ar comprimido explica como a umidade é removida. O lado da refrigeração explica como o resfriamento necessário é produzido.
Um circuito de refrigeração simplificado é:
Compressor de refrigeração → condensador → dispositivo de expansão → evaporador → compressor
Compressor de refrigeração
O compressor de refrigeração faz o refrigerante circular e cria as condições de pressão necessárias para o ciclo de refrigeração.
Condensador
O condensador rejeita o calor do refrigerante.
A forma como esse calor é rejeitado determina uma das principais diferenças entre os secadores de ar por refrigeração refrigerados a ar e refrigerados a água.
Dispositivo de expansão
O refrigerante passa por um dispositivo de expansão ou estrangulamento, reduzindo sua pressão antes de entrar no evaporador.
Evaporador
O refrigerante absorve o calor do ar comprimido no evaporador.
Esse é o ponto em que o circuito de refrigeração e o circuito de ar comprimido interagem termicamente.
Secadores de ar por refrigeração refrigerados a ar
Um secador por refrigeração refrigerado a ar rejeita o calor do sistema de refrigeração para o ar ambiente.
A série AH da Lingyu é a família padrão de secadores de ar por refrigeração refrigerados a ar da empresa.
| Parâmetro da série AH | |
|---|---|
| Pressão nominal de entrada | 0,7 MPa |
| Faixa de pressão de operação | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 50°C |
| Temperatura máxima de entrada | ≤80°C |
| Ponto de orvalho sob pressão | 2–10°C |
| Faixa de temperatura ambiente de operação | 2–45°C |
| Queda de pressão | ≤0,025 MPa |
| Método de refrigeração | Refrigerado a ar |
Os usuários que consideram essa configuração podem consultar a categoria de secadores de ar por refrigeração refrigerados a ar.
Como o calor do condensador é rejeitado para o ar ambiente, a ventilação da instalação e a limpeza do condensador são fatores importantes para a operação.
Secadores de ar por refrigeração refrigerados a água
Um secador por refrigeração refrigerado a água rejeita o calor da refrigeração por meio de um circuito de água de resfriamento.
A série WH da Lingyu foi projetada como um secador de ar por refrigeração refrigerado a água para altas temperaturas de entrada.
Seus dados operacionais incluem:
| Parâmetro da série WH | |
|---|---|
| Ponto de orvalho sob pressão | 2–10°C |
| Temperatura nominal de entrada | 50°C |
| Temperatura máxima de entrada | ≤80°C |
| Queda de pressão | ≤0,025 MPa |
| Pressão da água de resfriamento | 0,2–0,4 MPa |
| Temperatura da água de resfriamento | ≤32°C |
Instalações com infraestrutura adequada de água de resfriamento podem avaliar a categoria de secadores de ar por refrigeração refrigerados a água.
Nenhum dos dois métodos de refrigeração é universalmente mais eficiente. A escolha correta depende das condições ambientais, ventilação, infraestrutura de água de resfriamento, energia de bombeamento, manutenção e do sistema geral da planta.
Como as configurações de secadores por refrigeração da Lingyu são organizadas
O mercado de secadores por refrigeração geralmente utiliza termos como secadores sem ciclo e secadores cíclicos.
No portfólio da Lingyu, entretanto, é mais útil distinguir as famílias e configurações de equipamentos documentadas, incluindo série AH refrigerada a ar, série WH refrigerada a água e configurações de secadores por refrigeração com economia de energia, como as séries PD, DD e PB.
Essa estrutura baseada nos produtos fornece uma base mais clara para comparar as tecnologias de secagem por refrigeração da Lingyu.
Secadores de ar por refrigeração com economia de energia e conversão de frequência
Nem todo secador por refrigeração opera com a mesma estratégia de controle.
A refrigeração com conversão de frequência pode ser útil quando o fluxo de ar comprimido e a carga de resfriamento variam significativamente ao longo do tempo. Em vez de presumir que o compressor de refrigeração deve sempre operar em capacidade máxima, uma configuração com conversão de frequência pode adaptar a capacidade de refrigeração à demanda real.
O benefício energético depende do perfil de carga e das condições reais de operação.
Para uma configuração específica da Lingyu, consulte o secador de ar por refrigeração com conversão de frequência.
Projeto com dois compressores responsivo à carga
As configurações AH e WH da Lingyu também incluem uma configuração de dois compressores 1+1 nos modelos de 5 a 180 m³/min.
O segundo compressor de refrigeração liga ou desliga de acordo com a carga do sistema, ajudando o sistema de refrigeração a responder às mudanças na demanda de ar comprimido.
Esse é um recurso específico do produto e é tecnicamente mais útil do que afirmar que todo secador por refrigeração é automaticamente eficiente em termos de energia.
O desempenho energético deve sempre ser avaliado com base na configuração real do secador e no ciclo de operação.
Ponto de orvalho sob pressão: por que 2–10°C é importante
O ponto de orvalho sob pressão é uma das especificações mais importantes de um secador.
As séries AH e WH da Lingyu são especificadas com PDP de 2–10°C.
Essa faixa é adequada para muitas aplicações gerais de ar comprimido industrial, mas não deve ser confundida com ar comprimido ultrasseco.
Se um processo exigir pontos de orvalho sob pressão significativamente mais baixos, como −20°C ou −40°C, a secagem por adsorção pode ser mais adequada.
A série DC combinada da Lingyu, por exemplo, é especificada com PDP de ≤−40°C, utilizando uma combinação de uma etapa de secagem por refrigeração e secagem por adsorção.
Secador por refrigeração vs. secador por adsorção
A principal diferença está no nível de secagem necessário.
Um secador por refrigeração remove a umidade por meio de resfriamento e condensação. Um secador por adsorção remove o vapor de água residual por meio de adsorção.
Um secador por refrigeração pode ser a melhor escolha quando um PDP de 2–10°C atende ao processo. Um secador por adsorção torna-se mais adequado quando é necessário um PDP significativamente mais baixo.
Escolher ar a −40°C quando o processo exige apenas secagem por refrigeração pode aumentar desnecessariamente os custos de equipamento e operação.
Para uma comparação direta entre as tecnologias, consulte o guia sobre secador de ar por refrigeração vs. secador de ar por adsorção.
Um secador por refrigeração produz ar limpo e isento de óleo?
Não por si só.
Um secador por refrigeração controla principalmente a umidade.
Parte do óleo e outros contaminantes pode se condensar durante o resfriamento e ser separada junto com o condensado, mas o secador não deve ser considerado um substituto para uma filtragem devidamente selecionada.
Quando o óleo e as partículas precisam ser controlados dentro de limites específicos, filtros adequados devem ser incluídos no sistema de tratamento de ar comprimido.
Portanto, a secagem, a remoção de óleo e a filtragem de partículas devem ser tratadas como funções de purificação distintas, porém coordenadas.
Por que os secadores de ar por refrigeração são importantes?
O principal valor da secagem por refrigeração é o controle prático da umidade sem o ciclo de regeneração exigido pelos secadores por adsorção convencionais.
Quando corretamente selecionado, um secador por refrigeração pode ajudar a reduzir o acúmulo de água líquida, a corrosão das tubulações, problemas pneumáticos relacionados à umidade e a instabilidade do processo.
No entanto, características como “baixa manutenção”, “longa vida útil” ou “baixo custo operacional” não devem ser consideradas universais.
O desempenho ao longo do ciclo de vida depende do tamanho do secador, temperatura ambiente, temperatura de entrada, vazão de ar, queda de pressão, controles de refrigeração, condição do condensador, manutenção do dreno e horas anuais de operação.
Queda de pressão e eficiência energética
O consumo de eletricidade é apenas uma parte do desempenho energético de um secador por refrigeração.
A queda de pressão também é importante.
As séries AH e WH da Lingyu especificam uma queda de pressão de ≤0,025 MPa nas condições de operação indicadas.
Se um secador provocar uma perda de pressão excessiva, o compressor poderá precisar operar com uma pressão de descarga mais elevada para manter a pressão necessária a jusante.
Portanto, uma avaliação energética prática deve considerar:
Potência de refrigeração + energia do ventilador ou da bomba + queda de pressão + perfil operacional anual
e não apenas o consumo de eletricidade.
Onde os secadores de ar por refrigeração são utilizados?
Os secadores por refrigeração são amplamente aplicáveis quando o PDP necessário está dentro de sua faixa de operação.
Os usos típicos incluem fabricação geral, produção automotiva, ferramentas pneumáticas, equipamentos CNC, sistemas de embalagem, processamento de plásticos, ar de serviço em indústrias de alimentos e bebidas e outros sistemas de ar comprimido industrial.
No entanto, o setor industrial, por si só, não deve determinar o tipo de secador.
Uma aplicação na indústria de alimentos pode exigir apenas PDP de 2–10°C, enquanto outro processo sensível à umidade pode exigir secagem por adsorção. Da mesma forma, aplicações em eletrônica e corte a laser devem ser avaliadas de acordo com suas especificações reais de qualidade do ar, em vez de presumir que a secagem por refrigeração seja automaticamente suficiente.
Como selecionar um secador de ar por refrigeração?
Um secador por refrigeração deve ser selecionado com base nas condições reais do sistema, e não apenas na vazão indicada na placa de identificação do compressor.
Os fatores importantes incluem vazão máxima real, pressão de entrada, temperatura de entrada, temperatura ambiente, ponto de orvalho sob pressão necessário, queda de pressão permitida, método de refrigeração, variação de carga, disponibilidade de ventilação ou água de resfriamento, alimentação elétrica e requisitos de filtragem a jusante.
Dimensionar o secador apenas com base na vazão nominal do compressor pode resultar em baixo desempenho se a temperatura, a pressão e as condições do local forem ignoradas.
Para uma metodologia detalhada de dimensionamento, consulte o guia de dimensionamento de secadores de ar por refrigeração.
Manutenção do secador de ar por refrigeração
A manutenção de rotina deve se concentrar nos componentes que afetam diretamente a transferência de calor, a remoção do condensado e o desempenho da refrigeração.
As áreas importantes incluem o condensador, pré-resfriador, trocador de calor ar-ar, evaporador, separador gás-líquido, dreno automático, compressor de refrigeração, circuito de refrigerante e controles.
Para unidades refrigeradas a ar, o fluxo de ar e a limpeza do condensador são particularmente importantes. Para unidades refrigeradas a água, as condições da água de resfriamento e o estado do trocador de calor também são importantes.
Um aumento no ponto de orvalho de saída pode resultar de vazão excessiva, alta temperatura de entrada, alta temperatura ambiente, problemas de resfriamento, drenagem inadequada do condensado, problemas no separador ou falhas no sistema de refrigeração. Portanto, isso não deve ser automaticamente atribuído a uma única causa.
Conclusão
Um secador de ar por refrigeração remove a umidade do ar comprimido por meio de uma sequência de pré-resfriamento, resfriamento por refrigeração, condensação, separação gás-líquido, drenagem e reaquecimento.
Nas séries AH e WH da Lingyu, o ar comprimido é seco até um ponto de orvalho sob pressão de 2–10°C, o condensado é separado e drenado automaticamente, e o ar seco é reaquecido em direção à temperatura ambiente antes de sair do secador.
A tecnologia é especialmente útil quando essa faixa de ponto de orvalho atende ao processo a jusante sem exigir uma secagem por adsorção mais profunda.
O secador por refrigeração adequado deve ser selecionado de acordo com a vazão, pressão e temperatura de entrada, condições ambientais, método de refrigeração, queda de pressão, PDP necessário e perfil de carga real.
Em vez de presumir que todo secador por refrigeração possui automaticamente baixo custo, baixa necessidade de manutenção ou alta eficiência energética, o sistema completo de ar comprimido deve ser avaliado para que a configuração selecionada forneça o controle de umidade necessário com desempenho adequado ao longo de seu ciclo de vida.
