Os secadores de ar comprimido refrigerados removem a umidade do ar comprimido por meio de resfriamento, condensando o vapor de água em líquido, separando o condensado e descarregando-o do sistema.
Eles são amplamente utilizados quando o ar comprimido industrial geral exige controle confiável de umidade sem os pontos de orvalho sob pressão extremamente baixos associados à secagem por adsorção.
Para instalações que comparam diferentes capacidades e configurações, a linha de secadores de ar refrigerados da Lingyu inclui soluções resfriadas a ar, resfriadas a água, de economia de energia e de frequência variável para diferentes condições operacionais.
Por Que o Ar Comprimido Precisa Ser Seco?
O ar atmosférico contém vapor de água. Quando o ar é comprimido, essa umidade se concentra.
Após a compressão, o ar está quente. À medida que passa por pós-resfriadores, reservatórios, tubulações e equipamentos de tratamento, ele esfria. Quando sua temperatura cai o suficiente, parte do vapor de água se condensa em água líquida.
Sem tratamento adequado da umidade, o condensado pode contribuir para:
- Corrosão interna das tubulações
- Deterioração de componentes pneumáticos
- Problemas em válvulas e cilindros
- Falhas de instrumentos
- Interrupções de produção
- Problemas de processo ou de qualidade do produto
Um secador refrigerado reduz a quantidade de vapor de água que permanece no ar comprimido para que a condensação a jusante possa ser controlada nas condições operacionais previstas.

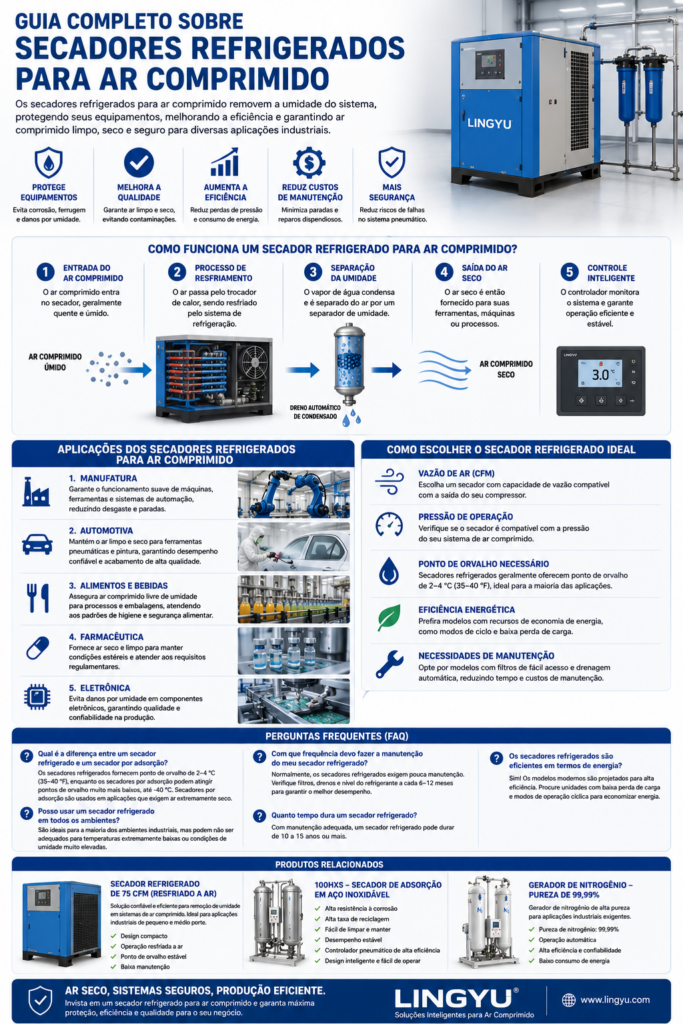

Como Funciona um Secador de Ar Comprimido Refrigerado?
O processo envolve mais do que simplesmente fazer o ar comprimido passar por um circuito de refrigeração.
Para a tecnologia convencional de secadores refrigerados de alta temperatura de entrada da Lingyu, a sequência básica é:
ar comprimido quente e úmido → pré-resfriamento → resfriamento por refrigeração → condensação → separação gás-líquido → drenagem automática → reaquecimento → ar comprimido seco
1. O Ar Comprimido Quente Entra no Secador
O ar comprimido proveniente do sistema do compressor contém vapor de água e também pode conter óleo e outros contaminantes.
O ar de entrada é primeiro pré-resfriado antes de entrar no evaporador do sistema de refrigeração.
2. O Ar É Resfriado
O ar comprimido pré-resfriado passa pelo evaporador, onde sua temperatura é reduzida ainda mais.
À medida que o ar esfria, o vapor de água atinge seu ponto de orvalho e se condensa em gotículas líquidas.
3. O Condensado É Separado
O ar passa então por uma etapa de separação gás-líquido.
A umidade condensada, o óleo e algumas impurezas são separados do ar comprimido.
4. O Líquido É Drenado Automaticamente
O condensado coletado é descarregado através de um dreno automático.
O funcionamento correto do dreno é essencial, pois o líquido separado que não consegue sair do secador pode acabar causando problemas de umidade a jusante.
5. O Ar Seco É Reaquecido
Antes de deixar o secador, o ar comprimido frio e seco troca calor com o ar de entrada mais quente.
Esse reaquecimento eleva a temperatura de saída para mais perto das condições ambientes e reduz a possibilidade de condensação externa na tubulação a jusante.
Qual Ponto de Orvalho um Secador Refrigerado Pode Fornecer?
O ponto de orvalho sob pressão, ou PDP, indica a temperatura na qual o vapor de água presente no ar comprimido começaria a se condensar na pressão do sistema.
Para os secadores refrigerados convencionais AH resfriados a ar e WH resfriados a água da Lingyu, o ponto de orvalho sob pressão especificado é de 2–10 °C sob condições nominais de operação.
Essa faixa é adequada para muitas aplicações industriais gerais.
Entretanto, não se deve presumir que todo secador refrigerado forneça exatamente 2–4 °C de PDP em todas as condições operacionais. O desempenho real depende do projeto do secador e das condições de operação.
Condições Operacionais Típicas
As séries convencionais AH e WH de secadores refrigerados da Lingyu compartilham várias condições operacionais padrão importantes:
| Parâmetro | Especificação Típica |
|---|---|
| Pressão nominal de entrada | 0,7 MPa |
| Faixa de pressão de operação | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 50 °C |
| Temperatura máxima de entrada | ≤80 °C |
| Ponto de orvalho sob pressão | 2–10 °C |
| Temperatura ambiente nominal | 32 °C |
| Faixa de temperatura ambiente | 2–45 °C |
| Perda de pressão | ≤0,025 MPa |
Outras pressões de operação podem ser consideradas para requisitos específicos.
Essas condições são importantes porque a vazão nominal do secador não pode ser avaliada independentemente da pressão, temperatura de entrada e condições ambientais.
Secadores de Ar Refrigerados a Ar
Um secador resfriado a ar rejeita o calor do sistema de refrigeração para a atmosfera ao redor por meio do condensador.
Essa configuração elimina a necessidade de um fornecimento separado de água de resfriamento.
A Série AH da Lingyu utiliza um projeto resfriado a ar e é destinada à instalação interna sobre piso de concreto nivelado.
Deve-se manter aproximadamente 1,5 m de espaço livre ao redor do secador para favorecer a ventilação e o acesso para manutenção.
Vantagens dos Secadores Resfriados a Ar
Uma configuração resfriada a ar pode ser atraente quando:
- Não há água de resfriamento disponível
- A simplicidade de instalação é importante
- A ventilação ambiente é adequada
- Deseja-se evitar manutenção do sistema de água
O ambiente de instalação continua sendo importante. Fluxo de ar restrito, excesso de poeira, alta temperatura ambiente ou recirculação do ar quente de descarga do condensador podem reduzir o desempenho da transferência de calor.
Secadores de Ar Refrigerados a Água
Secadores resfriados a água rejeitam o calor do sistema de refrigeração através de um circuito de água de resfriamento, em vez de depender principalmente do fluxo de ar ambiente através do condensador.
A Série WH da Lingyu especifica:
| Parâmetro | Especificação |
| Pressão da água de resfriamento | 0,2–0,4 MPa |
| Temperatura nominal da água de resfriamento | ≤32 °C |
| Faixa de operação da água de resfriamento | 2–38 °C |
A vazão de água de resfriamento e o tamanho da conexão necessários devem ser confirmados para o modelo específico do secador.
Secadores resfriados a água podem ser úteis para sistemas maiores ou instalações que já disponham de infraestrutura adequada de água de resfriamento.
A categoria de secadores refrigerados a água da Lingyu inclui configurações para essas aplicações.
Capacidade para Alta Temperatura de Entrada
A temperatura de entrada é um parâmetro crítico na seleção do secador.
Ar comprimido em temperatura mais elevada transporta uma carga térmica e de umidade maior, aumentando o trabalho exigido do sistema de secagem.
As séries convencionais AH e WH da Lingyu possuem:
- Temperatura nominal de entrada: 50 °C
- Temperatura máxima de entrada: ≤80 °C
A configuração integrada de pré-resfriamento e troca térmica ajuda a preparar o ar comprimido de temperatura mais elevada antes do resfriamento por refrigeração.
Entretanto, a temperatura máxima permitida não deve ser tratada como a condição preferencial para operação contínua.
Um pós-resfriamento eficiente do compressor e a separação de condensado a montante podem reduzir a carga térmica e de umidade que entra no secador.
Perda de Pressão e Eficiência Energética
Um secador refrigerado não reduz automaticamente o consumo de energia do compressor simplesmente porque o ar se torna seco.
Uma das considerações energéticas mais importantes é a perda de pressão.
Toda restrição em um sistema de ar comprimido reduz a pressão útil disponível a jusante.
Se uma perda excessiva de pressão obrigar o compressor a operar com uma pressão de descarga mais elevada, o consumo de energia pode aumentar.
Os secadores convencionais AH e WH da Lingyu especificam perda de pressão de ≤0,025 MPa sob condições nominais.
A perda total de pressão do sistema também deve incluir:
- Separadores
- Filtros
- Secador
- Válvulas
- Tubulações
- Conexões
A avaliação energética deve, portanto, considerar todo o conjunto de tratamento de ar comprimido.
Projetos de Secadores Refrigerados com Economia de Energia
Nem todos os secadores refrigerados utilizam exatamente a mesma arquitetura de trocador de calor ou de controle.
Para aplicações em que o consumo de energia é um fator importante de seleção, projetos específicos de economia de energia podem ser mais adequados do que presumir que todos os secadores refrigerados convencionais apresentem as mesmas características de eficiência.
Projeto com Trocador de Calor de Placas 3 em 1
A Série PD da Lingyu integra o evaporador, o trocador de calor ar-ar e o separador de água em um trocador de calor de placas de alumínio 3 em 1.
O projeto proporciona:
- Perda de pressão inferior a 0,015 MPa
- Diferença de temperatura entre entrada e saída de até 10 °C
- Redução de energia de aproximadamente 20–30% em comparação com projetos convencionais de casco e tubos, sob as condições de comparação especificadas
- Opções de refrigerante R410A/R407C
- Comunicação RS-485
O secador de ar refrigerado com trocador de calor de placas 3 em 1 é, portanto, uma opção mais relevante quando essa arquitetura específica de economia de energia é necessária.
Secagem Refrigerada com Frequência Variável
Quando a demanda de ar comprimido varia significativamente, a refrigeração de frequência variável pode oferecer outra abordagem.
A Série PB da Lingyu ajusta a velocidade do compressor de refrigeração conforme a carga, em vez de depender exclusivamente de operação em velocidade fixa.
Esse tipo de controle pode ser útil para instalações com variação significativa entre a demanda de pico e a demanda parcial de ar comprimido.
O secador refrigerado com conversão de frequência é uma opção para esse tipo de condição operacional.
Como Selecionar o Secador de Ar Refrigerado Correto
1. Determine a Vazão de Pico
Comece pela vazão máxima real de ar comprimido esperada através do secador.
Não dimensione o secador apenas com base no consumo médio.
Considere:
- Vazão do compressor
- Demanda máxima de produção
- Uso simultâneo dos equipamentos
- Sequenciamento dos compressores
- Expansão prevista
2. Aplique os Fatores de Correção
Uma classificação nominal em CFM ou m³/min é válida apenas sob condições de referência definidas.
A capacidade efetiva muda quando as condições reais são diferentes.
Variáveis importantes incluem:
- Pressão de entrada
- Temperatura de entrada
- Temperatura ambiente
- Condições da água de resfriamento para unidades resfriadas a água
Um secador que aparenta estar corretamente dimensionado com base apenas na vazão nominal pode se tornar efetivamente subdimensionado sob condições térmicas mais exigentes.
3. Defina o Ponto de Orvalho Sob Pressão Necessário
Para muitos sistemas industriais gerais, um PDP de 2–10 °C é adequado.
Se a tubulação a jusante estiver exposta a temperaturas de congelamento ou se o processo exigir um ponto de orvalho sob pressão substancialmente menor, a secagem refrigerada pode não ser suficiente.
Nesses casos, deve-se considerar um secador de ar por adsorção.
4. Avalie a Pressão
Confirme se a pressão real da instalação está dentro da faixa operacional do secador.
Para as séries convencionais AH e WH da Lingyu, a faixa padrão de operação é de 0,6–1,0 MPa, com pressão nominal de entrada de 0,7 MPa.
5. Avalie o Ambiente de Instalação
Para um secador resfriado a ar, considere:
- Temperatura ambiente
- Ventilação
- Concentração de poeira
- Fontes de calor
- Espaço disponível ao redor do equipamento
Para um secador resfriado a água, considere também:
- Temperatura da água de resfriamento
- Pressão da água
- Vazão necessária de água
- Qualidade da água
- Capacidade de rejeição de calor
A Secagem Refrigerada Não Substitui a Filtragem
A umidade é apenas um dos tipos de contaminação presentes no ar comprimido.
O ar comprimido também pode conter:
- Aerossóis de óleo
- Partículas sólidas
- Ferrugem
- Vapor de óleo
- Outros contaminantes do processo
Filtros de precisão para ar comprimido adequados podem, portanto, ser instalados de acordo com o nível de contaminação necessário.
A filtragem a montante ajuda a proteger os equipamentos de tratamento, enquanto a filtragem a jusante pode fornecer controle adicional de partículas e óleo quando necessário.
Os graus e a sequência corretos dos filtros dependem do tipo de compressor e da especificação final de qualidade do ar.
Manutenção do Dreno Automático
A separação de condensado só é eficaz se o líquido separado conseguir sair do secador.
Verifique o dreno automático quanto a:
- Bloqueios
- Contaminação
- Restrição na tubulação de descarga
- Falha na abertura
- Vazamento contínuo de ar comprimido
A inspeção do dreno deve ser baseada nas condições operacionais e na carga de condensado, e não em um intervalo universal arbitrário de manutenção.
Um dreno com falha pode causar presença de água a jusante mesmo quando o próprio circuito de refrigeração está funcionando corretamente.
Manutenção do Condensador
Para um secador resfriado a ar, inspecione o condensador regularmente.
Poeira, fibras e depósitos de óleo podem restringir o fluxo de ar e reduzir a transferência de calor.
Um condensador contaminado pode contribuir para:
- Maior pressão de refrigeração
- Maior temperatura de operação
- Redução da capacidade de resfriamento
- Atuação de proteções
- Desempenho insatisfatório do ponto de orvalho
A frequência de limpeza deve refletir o ambiente real.
Uma instalação industrial com muita poeira pode exigir inspeções muito mais frequentes do que uma sala de compressores limpa.
Manutenção do Refrigerante
Em um sistema de refrigeração corretamente selado, o refrigerante normalmente não deve exigir substituição periódica.
Se o desempenho da refrigeração diminuir ou se for identificada uma carga baixa de refrigerante, profissionais qualificados devem verificar a existência de vazamentos e determinar a causa antes de restabelecer a carga correta.
A substituição ou recarga anual rotineira de refrigerante não deve ser tratada como manutenção preventiva padrão.
Aplicações dos Secadores de Ar Comprimido Refrigerados
Automotivo e Manufatura Geral
Na indústria automotiva e na manufatura geral, a secagem refrigerada pode atender ferramentas pneumáticas, atuadores, equipamentos de montagem e máquinas automatizadas.
Quando o ar comprimido é utilizado em pintura ou acabamento, os requisitos finais de umidade, óleo e partículas devem ser considerados em conjunto.
Alimentos e Bebidas
Na produção de alimentos e bebidas, o ar comprimido pode atender equipamentos de embalagem, transporte, máquinas pneumáticas e operações de processo.
Um secador refrigerado controla a umidade, mas não se deve presumir que ele, isoladamente, torne o ar comprimido adequado para contato direto com alimentos. Deve-se considerar o requisito completo de qualidade do ar.
Fabricação de Eletrônicos
Na fabricação de eletrônicos e de precisão, o controle da umidade pode ajudar a proteger sistemas pneumáticos e processos sensíveis à umidade.
Alguns processos eletrônicos podem exigir um ponto de orvalho sob pressão menor do que aquele fornecido pela secagem refrigerada, portanto a especificação real do processo deve ser verificada.
Produção Farmacêutica
Instalações farmacêuticas podem utilizar ar comprimido em equipamentos pneumáticos, embalagem, transporte, instrumentação e operações de processo.
A configuração de tratamento necessária deve ser baseada na aplicação específica e em requisitos validados de qualidade do ar, e não na suposição de que a secagem refrigerada isoladamente garanta ar de processo adequado.
Secador Refrigerado vs. Secador por Adsorção
| Fator | Secador Refrigerado | Secador por Adsorção |
| Princípio de secagem | Resfriamento e condensação | Adsorção |
| PDP típico Lingyu | 2–10 °C | Depende da série; PDP muito mais baixo disponível |
| Regeneração | Não necessária | Necessária |
| Ar industrial geral | Frequentemente adequado | Pode ser desnecessário |
| Tubulação abaixo de 0 °C | Geralmente inadequado sem secagem mais profunda | Mais apropriado quando corretamente selecionado |
| Ar de purga | Sem purga de regeneração | Depende do método de regeneração |
| Complexidade | Geralmente menor | Geralmente maior |
O melhor secador é aquele que atende ao ponto de orvalho sob pressão necessário com eficiência — não necessariamente aquele que produz o ar mais seco possível.
Perguntas Frequentes
Qual Ponto de Orvalho Sob Pressão um Secador de Ar Comprimido Refrigerado Fornece?
As tecnologias convencionais de secadores refrigerados AH e WH da Lingyu especificam um ponto de orvalho sob pressão de 2–10 °C sob condições nominais de operação.
O desempenho exato depende do projeto do secador e das condições operacionais.
Posso Usar um Secador Refrigerado ao Ar Livre em Temperaturas de Congelamento?
O próprio secador deve ser instalado de acordo com os requisitos ambientais especificados.
As séries convencionais AH e WH da Lingyu foram projetadas para instalação interna.
Mais importante ainda, se a tubulação de ar comprimido a jusante estiver exposta a temperaturas inferiores ao ponto de orvalho fornecido, pode ocorrer condensação e congelamento.
Nesse caso, pode ser necessário um secador por adsorção com ponto de orvalho mais baixo.
Com Que Frequência um Secador de Ar Refrigerado Deve Receber Manutenção?
Não existe um único intervalo de seis ou doze meses adequado para todas as instalações.
A inspeção e a manutenção devem considerar:
- Horas de operação
- Contaminação do ambiente
- Condição do condensador
- Funcionamento do dreno
- Pressão diferencial dos filtros
- Desempenho da refrigeração
- Condição elétrica
Siga os requisitos de manutenção específicos do modelo e a condição real do equipamento.
Quanto Tempo Dura um Secador de Ar Refrigerado?
A vida útil não pode ser definida de forma confiável por um valor universal de 10–15 anos.
A longevidade real depende do projeto do equipamento, carga operacional, temperaturas de entrada e ambiente, qualidade da instalação, manutenção, limpeza do condensador, condições elétricas e condição do sistema de refrigeração.
Os Secadores de Ar Refrigerados São Eficientes Energeticamente?
Eles podem proporcionar uma solução econômica de secagem quando um ponto de orvalho refrigerado atende ao requisito da aplicação.
O desempenho energético depende da arquitetura do secador, carga de refrigeração, perda de pressão, condições de operação e perfil de carga.
Para aplicações com demanda variável, projetos específicos de economia de energia ou frequência variável podem oferecer vantagens adicionais.
Escolhendo o Secador de Ar Comprimido Refrigerado Correto
Um secador de ar comprimido refrigerado oferece um método prático de controle de umidade para muitos sistemas industriais de ar comprimido.
Um desempenho confiável começa pela compatibilização do secador com:
vazão de pico + temperatura de entrada + pressão de operação + condições ambientais + ponto de orvalho sob pressão necessário + perda de pressão aceitável
A instalação e a manutenção são igualmente importantes. Ventilação adequada, superfícies limpas de transferência de calor, drenagem confiável de condensado, filtragem apropriada e pressão correta do sistema ajudam o secador a manter desempenho estável ao longo do tempo.
Para seleção específica da aplicação, entre em contato com a Lingyu informando a vazão máxima, pressão de operação, temperatura de entrada, condições ambientais, método de resfriamento e ponto de orvalho sob pressão necessário.
