A umidade no ar comprimido pode causar problemas graves na produção industrial.
O vapor de água e o condensado podem contribuir para corrosão, congelamento, falhas em sistemas pneumáticos, instabilidade de processos e contaminação de equipamentos ou produtos a jusante.
Quando um secador por refrigeração convencional não consegue atingir o ponto de orvalho sob pressão necessário, um secador de ar regenerativo, também conhecido como secador de ar regenerativo por adsorção, oferece um nível mais profundo de remoção de umidade.
Ao utilizar adsorção por dessecante e ciclos alternados de regeneração, os secadores regenerativos podem fornecer continuamente ar comprimido com baixo ponto de orvalho para aplicações industriais exigentes.
O portfólio da Lingyu inclui diversas tecnologias de secagem regenerativa, desde sistemas sem aquecimento e com purga aquecida até configurações aquecidas por soprador e por calor de compressão.
Para uma visão geral dessa família de produtos, consulte as soluções de secadores de ar por adsorção da Lingyu.

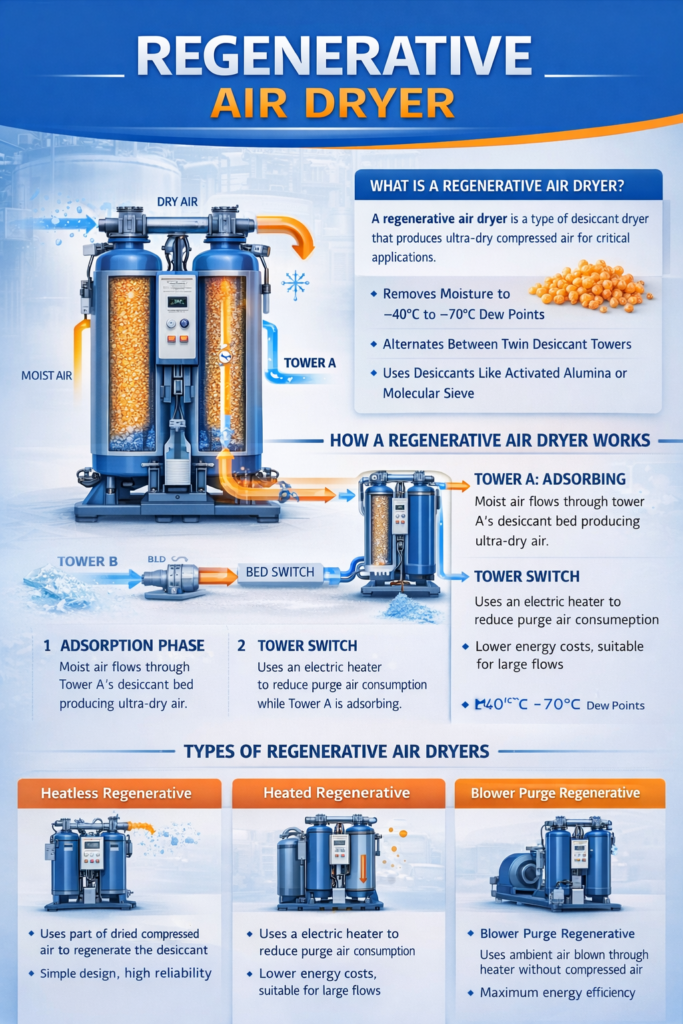

O que é um secador de ar regenerativo?
Um secador de ar regenerativo é um tipo de secador por adsorção projetado para remover vapor de água do ar comprimido.
O sistema normalmente utiliza dois vasos ou torres de adsorção contendo dessecante.
Enquanto uma torre remove a umidade do fluxo de ar comprimido, a outra passa por regeneração para que sua capacidade de adsorção seja restaurada.
Após um período operacional definido, as torres trocam de função.
Esse processo alternado de adsorção e regeneração permite que o secador forneça continuamente ar comprimido seco sem exigir a parada completa do sistema sempre que o dessecante precisar ser regenerado.
As configurações de secadores regenerativos incluem:
- Sem aquecimento
- Com purga aquecida
- Modulares
- Aquecidas por soprador
- Por calor de compressão
Para uma introdução técnica mais ampla, consulte o guia sobre secadores regenerativos de ar por adsorção.

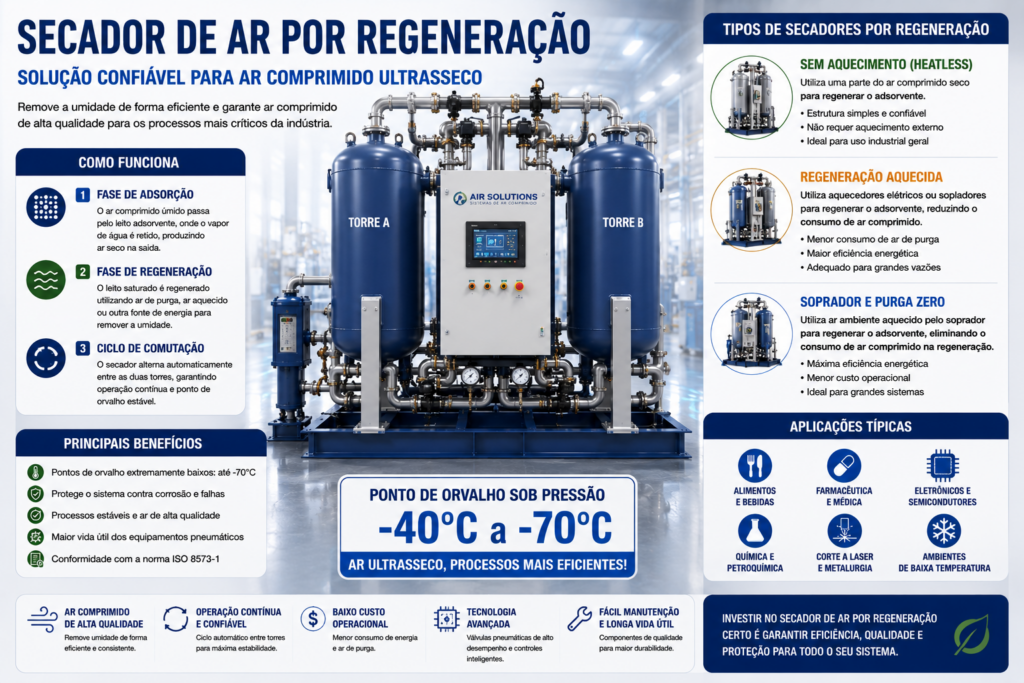

Como funciona um secador de ar regenerativo?
O processo básico consiste em adsorção, regeneração, resfriamento quando necessário, repressurização e alternância entre as torres.
Durante a fase de adsorção, o ar comprimido úmido atravessa o leito ativo de dessecante.
O vapor de água é adsorvido pelo dessecante, e o ar comprimido com baixo ponto de orvalho sai do secador.
Durante a regeneração, a umidade acumulada no leito de dessecante fora de operação é removida.
O método de regeneração depende do projeto do secador:
- Sistemas sem aquecimento utilizam uma parte do ar produzido já seco.
- Sistemas com purga aquecida adicionam calor externo enquanto utilizam ar seco de purga como gás de transporte da regeneração.
- Sistemas aquecidos por soprador utilizam ar ambiente aquecido para a regeneração.
- Sistemas por calor de compressão recuperam energia térmica do ar de descarga do compressor em alta temperatura.
Antes que a torre regenerada volte à etapa de adsorção, sua pressão e temperatura devem ser restabelecidas para condições operacionais adequadas.
Em seguida, o secador alterna as torres e repete o ciclo.
O método de regeneração tem grande impacto sobre o consumo de ar comprimido, demanda de eletricidade, complexidade do sistema, investimento inicial e custo operacional ao longo do ciclo de vida.
Secadores de ar regenerativos sem aquecimento
Um secador de ar regenerativo sem aquecimento utiliza parte do ar comprimido já seco para regenerar o leito de dessecante fora de operação.
Como não é necessário um aquecedor externo para a regeneração, o sistema pode apresentar um projeto relativamente simples.
Isso torna a tecnologia sem aquecimento atraente quando simplicidade, confiabilidade e capacidade adequada do sistema são prioridades.
A Lingyu oferece secadores regenerativos de ar por adsorção sem aquecimento, incluindo configurações projetadas para produção contínua de ar comprimido com baixo ponto de orvalho.
A principal compensação de engenharia é o consumo de ar de regeneração.
Como parte do ar seco produzido é desviada para regenerar a torre fora de operação, o sistema de compressor e secador deve ser dimensionado considerando essa demanda adicional de ar.
Para mais contexto técnico, consulte o guia sobre secadores de ar por adsorção sem aquecimento.
Secadores de ar regenerativos com purga aquecida
Os secadores regenerativos aquecidos adicionam energia térmica ao processo de regeneração.
Um secador de ar regenerativo por adsorção com purga aquecida opera de acordo com os princípios de Adsorção por Variação de Temperatura.
Uma fonte externa de calor fornece energia para dessorver a umidade, enquanto parte do ar seco produzido atua como gás de transporte da regeneração.
Um ponto técnico importante é que aquecer o dessecante e liberar a umidade, por si só, não conclui o processo de regeneração.
Em seguida, o dessecante deve resfriar até uma temperatura adequada de adsorção antes que sua capacidade de adsorção possa ser efetivamente restaurada.
Nas condições operacionais especificadas, a configuração com purga aquecida apresenta:
- Consumo médio de ar de purga: 4–8%
- Ponto de orvalho sob pressão na saída: ≤−40 °C
- Dessecante: alumina ativada + peneira molecular de alto desempenho
Usuários que avaliam essa tecnologia podem consultar o secador de ar por adsorção com regeneração aquecida da Lingyu.
Secadores regenerativos de baixo consumo de purga aquecidos por soprador
Para sistemas de ar comprimido de maior porte, a regeneração assistida por soprador pode reduzir substancialmente a quantidade de ar comprimido produzido consumida durante a regeneração.
O secador regenerativo por adsorção HRB-E da Lingyu, aquecido por soprador e com baixo consumo de purga, utiliza um soprador independente para captar ar ambiente.
Esse ar é aquecido e conduzido através da torre de regeneração para dessorver a umidade acumulada.
Durante o resfriamento, é utilizada apenas uma quantidade relativamente pequena de ar seco produzido.
Nas condições operacionais especificadas, a Série HRB-E apresenta:
- Pressão nominal de entrada: 0,7 MPa
- Faixa de pressão operacional: 0,6–1,0 MPa
- Temperatura nominal de entrada: 10–30 °C
- Temperatura máxima de entrada: ≤40 °C
- Ponto de orvalho do ar de entrada: ≤25 °C
- Consumo de ar de regeneração: 2–3%
- Ponto de orvalho sob pressão na saída: −20 °C / −40 °C, opcional
- Temperatura ambiente nominal: 35 °C
- Faixa de temperatura ambiente de operação: 2–40 °C
Essa configuração é particularmente relevante para plantas maiores, onde a perda de ar comprimido por purga tem impacto significativo sobre o custo operacional ao longo do ciclo de vida.
Para informações técnicas adicionais, consulte o secador de ar por adsorção com regeneração aquecida por soprador da Lingyu.
Secadores regenerativos zero purga aquecidos por soprador
Um secador aquecido por soprador com zero purga vai além ao evitar o uso de ar seco produzido durante a regeneração.
Em uma configuração aquecida por soprador com zero purga, o ar ambiente é aquecido por um soprador e um aquecedor durante a dessorção.
Durante o resfriamento, o ar pode circular pelo circuito de resfriamento e regeneração em vez de consumir ar seco produzido.
Essa distinção é importante porque “secador aquecido por soprador” e “secador zero purga” não são termos equivalentes.
Um sistema aquecido por soprador com baixo consumo de purga ainda pode consumir uma pequena quantidade de ar comprimido produzido, enquanto uma configuração zero purga é especificamente projetada para evitar essa perda durante a regeneração.
Plantas que avaliam essa tecnologia podem consultar a linha de secadores por adsorção com soprador e zero purga da Lingyu.
Secadores de ar regenerativos por calor de compressão
Os secadores por calor de compressão, ou HOC, utilizam a energia térmica já presente no ar comprimido em alta temperatura descarregado pelo compressor.
Em vez de depender totalmente de um aquecedor elétrico independente, o sistema utiliza o calor de descarga do compressor para regenerar o dessecante.
Configuração HOC-E de baixo consumo de purga
O sistema HOC-E da Lingyu utiliza ar comprimido em alta temperatura para aquecer e regenerar o dessecante.
Nenhum ar comprimido é consumido durante a etapa de aquecimento, embora uma pequena quantidade de ar seco produzido seja necessária durante o resfriamento.
Os principais parâmetros operacionais incluem:
- Pressão nominal de entrada: 0,7 MPa
- Faixa de pressão operacional: 0,6–1,0 MPa
- Temperatura nominal de entrada: 120 °C
- Faixa permitida de temperatura de entrada: 110–180 °C
- Consumo de ar de regeneração: ≤3%
- Ponto de orvalho sob pressão na saída: −20 °C / −40 °C, opcional
- Temperatura da água de resfriamento: ≤32 °C
- Pressão da água de resfriamento: 0,2–0,6 MPa
Configuração HOC-Z zero purga
A configuração HOC-Z elimina o consumo de ar seco produzido tanto durante o aquecimento quanto durante o resfriamento.
Os principais parâmetros operacionais incluem:
- Pressão nominal de entrada: 0,7 MPa
- Faixa de pressão operacional: 0,6–1,0 MPa
- Temperatura nominal de entrada: 120 °C
- Faixa permitida de temperatura de entrada: 110–180 °C
- Consumo de ar de regeneração: 0%
- Ponto de orvalho sob pressão na saída: −20 °C / −40 °C, opcional
- Temperatura da água de resfriamento: ≤32 °C
- Pressão da água de resfriamento: 0,2–0,6 MPa
Instalações com condições adequadas de descarga do compressor em alta temperatura podem avaliar o secador regenerativo por adsorção por calor de compressão da Lingyu.
Qual ponto de orvalho sob pressão um secador regenerativo pode atingir?
O ponto de orvalho sob pressão é uma das especificações mais importantes na seleção de um secador de ar comprimido.
Um secador de ar por refrigeração geralmente é destinado à remoção moderada de umidade, enquanto um secador regenerativo por adsorção é utilizado quando são necessários pontos de orvalho sob pressão substancialmente mais baixos.
Nas configurações de secadores regenerativos por adsorção da Lingyu, −40 °C é um objetivo de projeto comum de ponto de orvalho sob pressão, enquanto algumas séries oferecem opções de −20 °C / −40 °C.
Por exemplo:
- Configuração com purga aquecida: ≤−40 °C
- Configuração HRB-E aquecida por soprador: −20 °C / −40 °C, opcional
- Configuração HOC-E: −20 °C / −40 °C, opcional
- Configuração HOC-Z: −20 °C / −40 °C, opcional
O ponto de orvalho adequado deve ser selecionado de acordo com os requisitos reais de umidade a jusante, em vez de especificar automaticamente o valor mais baixo disponível.
Secador regenerativo vs. secador de ar por refrigeração
As duas tecnologias atendem a diferentes requisitos de controle de umidade.
Um secador de ar por refrigeração resfria o ar comprimido para que o vapor de água condense e possa ser separado.
Ele é amplamente utilizado em aplicações industriais gerais de ar comprimido nas quais um ponto de orvalho sob pressão moderado é suficiente.
Um secador regenerativo por adsorção remove o vapor de água residual por adsorção e, portanto, é adequado quando se exige ar comprimido muito mais seco.
As duas tecnologias também podem ser integradas em um sistema combinado de secagem.
No secador combinado de ar comprimido Série DC da Lingyu, a etapa por refrigeração remove primeiro uma parte significativa da carga de umidade.
Em seguida, a etapa de adsorção realiza uma secagem mais profunda para atingir um ponto de orvalho sob pressão muito mais baixo.
Essa configuração reduz a carga de umidade que entra na etapa de adsorção e pode reduzir sua demanda de regeneração.
Se ainda estiver determinando qual tecnologia é adequada para uma determinada planta, consulte o guia de seleção de secadores de ar comprimido.
Por que usar um secador de ar regenerativo?
O objetivo principal não é simplesmente produzir “ar mais seco”, mas manter um ponto de orvalho sob pressão adequado ao processo a jusante.
Em tubulações de baixa temperatura ou instalações externas, o excesso de umidade pode condensar ou congelar.
Em processos de produção sensíveis, a umidade pode interferir na qualidade do produto ou na operação dos equipamentos.
Em sistemas pneumáticos, o controle da umidade pode ajudar a reduzir corrosão e falhas relacionadas à umidade.
Os secadores regenerativos tornam-se, portanto, valiosos quando a tolerância à umidade é substancialmente menor do que a que um secador convencional por refrigeração consegue atender.
O sistema adequado ainda deve ser selecionado de acordo com os requisitos reais de qualidade do ar, em vez de especificar, por padrão, o menor ponto de orvalho possível.
Aplicações na produção farmacêutica e de alimentos
A qualidade do ar comprimido pode ser particularmente importante quando o ar é utilizado próximo a processos sensíveis, embalagens, instrumentos ou equipamentos de produção.
Secadores regenerativos por adsorção podem ser aplicados quando o ponto de orvalho sob pressão exigido e as especificações de qualidade do ar justificam uma remoção mais profunda de umidade.
Para aplicações farmacêuticas, as soluções de ar comprimido da Lingyu para os setores farmacêutico e biofarmacêutico oferecem uma referência mais específica para o setor.
Os requisitos reais de ponto de orvalho, óleo, partículas, filtragem e processo devem ser definidos para a linha de produção específica, em vez de presumir que todas as instalações farmacêuticas ou alimentícias exigem a mesma configuração de secador.
Fabricação de eletrônicos e semicondutores
A fabricação de eletrônicos e semicondutores pode envolver aplicações de ar comprimido com requisitos rigorosos de controle de umidade.
A seleção do secador deve considerar:
- Ponto de orvalho sob pressão necessário
- Limites de contaminação
- Redundância do sistema
- Variações de carga
- Integração com o sistema mais amplo de purificação de ar comprimido
Para instalações desse setor, as soluções da Lingyu para fabricação de eletrônicos e semicondutores oferecem um contexto específico para a aplicação.
Processamento químico e petroquímico
Instalações químicas e petroquímicas podem exigir ar comprimido com baixo ponto de orvalho para instrumentação e aplicações relacionadas ao processo.
A construção do secador, os controles, a classificação de pressão, o ponto de orvalho, a estratégia de regeneração e a configuração de segurança devem ser selecionados de acordo com as condições reais da planta.
As soluções da Lingyu para processamento petroquímico e químico fornecem informações adicionais no nível da aplicação.
Eficiência energética: considere mais do que o preço de compra do secador
A eficiência energética é uma das diferenças mais importantes entre as tecnologias de secadores regenerativos.
Um secador sem aquecimento possui um método de regeneração relativamente simples, mas consome ar comprimido seco.
Sistemas com purga aquecida adicionam calor para reduzir os requisitos de ar de regeneração.
Sistemas de baixo consumo de purga aquecidos por soprador utilizam ar ambiente durante a maior parte do processo de regeneração e podem reduzir o consumo de ar produzido para aproximadamente 2–3% nas condições operacionais especificadas para o HRB-E.
Configurações zero purga são projetadas para eliminar a perda de ar comprimido durante a regeneração, enquanto sistemas HOC recuperam energia térmica da descarga do compressor quando existem condições operacionais adequadas.
A comparação econômica correta deve, portanto, considerar:
Eletricidade + perda de ar de purga + carga do compressor + aquecimento + resfriamento + manutenção + horas de operação + vazão real de ar
em vez de comparar apenas os preços de compra dos secadores.
Controle inteligente pelo ponto de orvalho
Outro fator a considerar é como o secador determina quando deve alternar as torres ou realizar a regeneração.
Um secador de ciclo fixo segue tempos operacionais predeterminados independentemente da carga real de umidade.
Quando disponível, o controle baseado no ponto de orvalho pode permitir que o ciclo de adsorção responda de forma mais próxima à demanda operacional real.
Os sistemas aquecidos por soprador da Lingyu oferecem controle opcional baseado no ponto de orvalho.
Em condições de carga variável, esse controle pode prolongar o ciclo de adsorção de acordo com a demanda real e reduzir regenerações desnecessárias.
Esse tipo de controle pode ser particularmente útil quando a demanda de ar comprimido varia substancialmente ao longo do dia.
Como escolher o secador de ar regenerativo correto
O secador correto deve ser selecionado de acordo com as condições operacionais e a qualidade de ar exigida pelo sistema completo de ar comprimido.
Os parâmetros importantes incluem:
- Ponto de orvalho sob pressão necessário
- Vazão real e de pico
- Pressão de entrada
- Temperatura de entrada
- Carga de umidade na entrada
- Tipo de compressor
- Programação operacional
- Disponibilidade de água de resfriamento
- Método de regeneração
- Consumo aceitável de ar de purga
- Custo de energia
- Requisitos de controle
- Acesso para manutenção
- Redundância
- Expansão futura
Para sistemas menores ou aplicações em que a simplicidade seja uma prioridade, a tecnologia sem aquecimento pode oferecer uma solução prática.
À medida que a vazão e as horas de operação aumentam, sistemas aquecidos ou assistidos por soprador podem oferecer melhor economia ao longo do ciclo de vida ao reduzir as perdas de ar comprimido durante a regeneração.
Quando houver calor adequado disponível na descarga do compressor em alta temperatura, uma configuração HOC pode oferecer outra abordagem de regeneração com eficiência energética.
Usuários que estejam comparando várias tecnologias também podem consultar o guia de secadores industriais de ar por adsorção.
Conclusão
Um secador de ar regenerativo é uma solução eficaz para sistemas de ar comprimido que exigem pontos de orvalho sob pressão consistentemente baixos, além da capacidade típica proporcionada apenas pela secagem por refrigeração.
Seu projeto com dois leitos de adsorção permite que um leito de dessecante seque o ar comprimido enquanto o outro passa por regeneração, possibilitando operação contínua.
A decisão mais importante não é simplesmente utilizar ou não um secador regenerativo, mas determinar qual método de regeneração melhor corresponde às necessidades da planta.
Os sistemas sem aquecimento priorizam a simplicidade.
Os secadores com purga aquecida adicionam energia térmica para reduzir a demanda de regeneração.
Os secadores de baixo consumo de purga aquecidos por soprador reduzem substancialmente o consumo de ar produzido.
Os sistemas com soprador e zero purga são projetados para eliminar o consumo de ar comprimido durante a regeneração, enquanto os sistemas por calor de compressão reutilizam o calor de descarga do compressor quando as condições operacionais permitem.
Entre essas configurações, pontos de orvalho sob pressão em torno de −40 °C estão disponíveis em várias famílias de produtos, com determinadas séries oferecendo opções de −20 °C / −40 °C.
Ao compatibilizar ponto de orvalho, vazão de ar, pressão, temperatura, estratégia de regeneração, perda por purga, consumo de energia e controles com o processo real, os usuários podem desenvolver um sistema de secagem de ar comprimido que forneça desempenho confiável de baixo ponto de orvalho sem complexidade ou custos operacionais desnecessários.
