Os sistemas de ar comprimido são indispensáveis em inúmeros setores industriais, incluindo a indústria farmacêutica, alimentar, química, automóvel e eletrónica. Embora o ar comprimido seja uma fonte de energia essencial, contém inevitavelmente humidade, que pode provocar corrosão nas tubagens, danificar equipamentos, contaminar produtos e comprometer processos de elevada precisão.
Para obter pontos de orvalho muito baixos e garantir um fornecimento contínuo de ar limpo e seco, os secadores de ar por adsorção sem aquecimento constituem uma das soluções mais utilizadas e fiáveis.
Neste guia completo, explicamos o seu funcionamento, principais vantagens e limitações, aplicações industriais e os fatores essenciais a considerar na escolha do equipamento mais adequado.
O Que é um Secador de Ar por Adsorção sem Aquecimento?
Um secador de ar por adsorção sem aquecimento, também conhecido como secador PSA (Pressure Swing Adsorption), é um sistema de secagem de ar comprimido que utiliza materiais dessecantes, como alumina ativada ou peneiros moleculares, para adsorver o vapor de água presente no ar.
A principal característica deste equipamento é regenerar o material dessecante sem recorrer a qualquer fonte de calor externa. A regeneração é realizada exclusivamente através da variação de pressão e da utilização de uma pequena quantidade de ar comprimido seco.
Principais características
- Sistema composto por duas torres de adsorção (Torre A e Torre B);
- Ponto de orvalho até −40 °C como padrão e até −70 °C para aplicações de ar ultrasseco;
- Consumo de aproximadamente 15% a 20% de ar de purga para regeneração;
- Não necessita de aquecimento externo;
- Estrutura simples, elevada fiabilidade e excelente desempenho em ambientes exigentes.

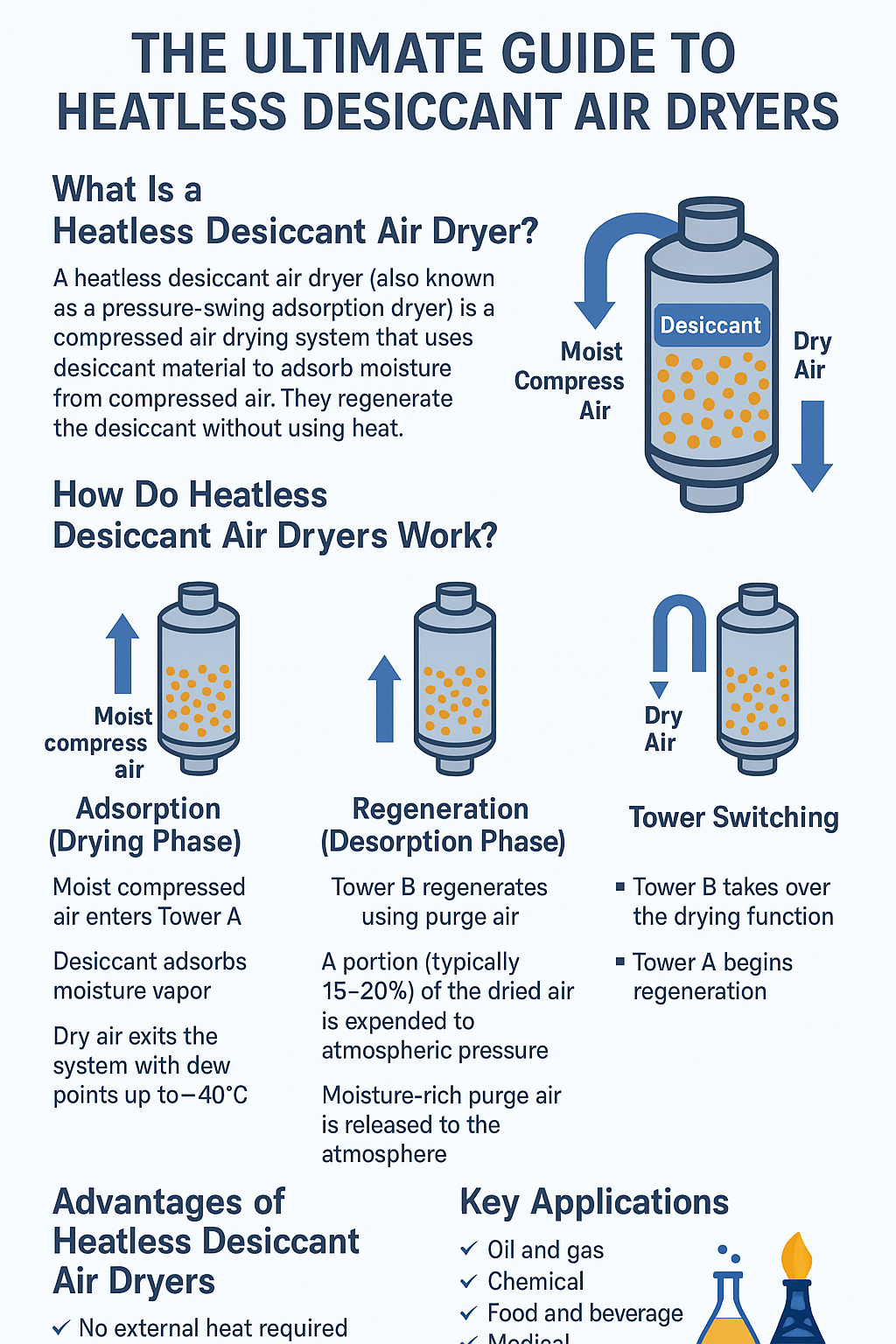

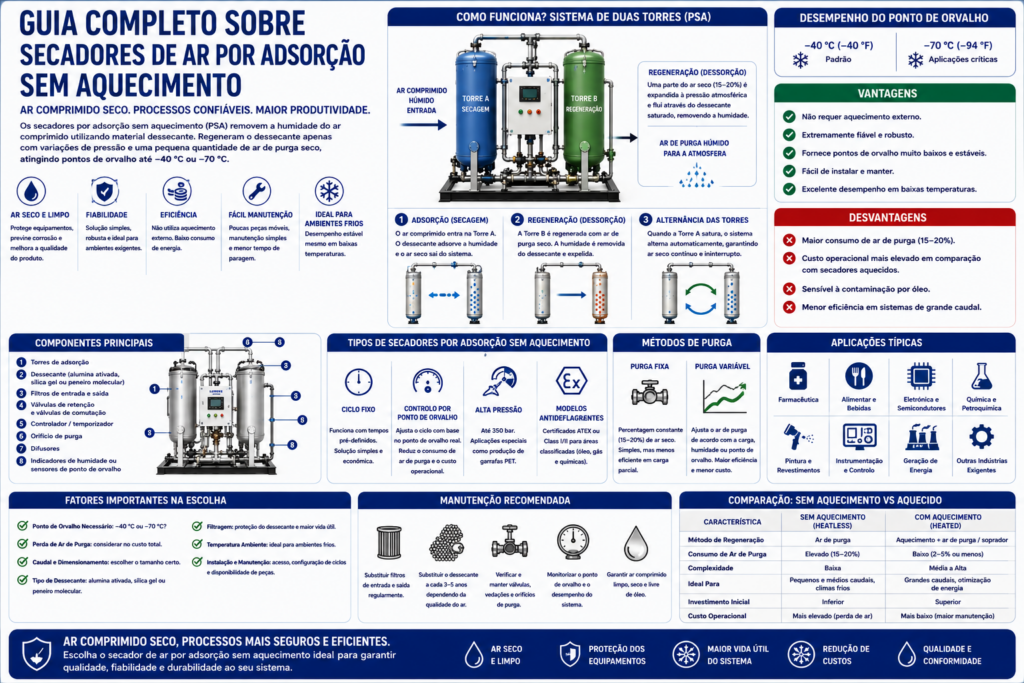

Como Funciona um Secador de Ar por Adsorção sem Aquecimento?
O funcionamento baseia-se num ciclo contínuo de duas torres alternadas entre secagem e regeneração.
1. Fase de Adsorção (Secagem)
O ar comprimido húmido entra na Torre A.
O material dessecante adsorve o vapor de água presente no ar.
O ar comprimido sai do equipamento extremamente seco, podendo atingir pontos de orvalho de −40 °C ou inferiores.
2. Fase de Regeneração (Dessorção)
Enquanto a Torre A realiza a secagem, a Torre B é regenerada.
O processo ocorre da seguinte forma:
- Cerca de 15% a 20% do ar seco produzido é expandido até à pressão atmosférica;
- Este ar de baixa pressão atravessa o material dessecante saturado;
- A humidade é removida do dessecante;
- O ar de purga húmido é descarregado para a atmosfera.
3. Alternância das Torres
Quando a Torre A atinge a saturação:
- A Torre B assume a função de secagem;
- A Torre A inicia automaticamente a regeneração.
Todo o ciclo é controlado por um controlador eletrónico responsável pela gestão da pressão, do tempo de funcionamento e da alternância das torres, assegurando um fornecimento contínuo de ar comprimido seco.
Vantagens dos Secadores de Ar por Adsorção sem Aquecimento
✔ Não Necessitam de Aquecimento Externo
A ausência de resistências elétricas simplifica significativamente o equipamento e reduz a complexidade mecânica.
✔ Elevada Fiabilidade
Como não utilizam aquecedores nem sopradores, estes secadores apresentam:
- Estrutura simples;
- Menor probabilidade de avarias;
- Excelente desempenho em:
- Instalações remotas;
- Ambientes frios;
- Condições de funcionamento severas.
✔ Pontos de Orvalho Muito Baixos
São capazes de fornecer:
- −40 °C como configuração padrão;
- Até −70 °C em aplicações especiais.
Por isso, são indicados para processos altamente sensíveis, como instrumentação industrial e fabrico eletrónico.
✔ Instalação e Manutenção Simplificadas
Graças ao reduzido número de componentes móveis, oferecem:
- Menor necessidade de manutenção;
- Instalação simples;
- Redução dos tempos de paragem.
✔ Excelente Desempenho em Baixas Temperaturas
Ao contrário dos modelos regenerados por aquecimento, estes equipamentos mantêm um funcionamento eficiente mesmo em ambientes muito frios.
Limitações dos Secadores sem Aquecimento
✖ Consumo Elevado de Ar de Purga
A regeneração consome aproximadamente 15% a 20% do ar comprimido seco produzido.
Este consumo representa um aumento do custo energético em sistemas com elevados caudais.
✖ Custos Operacionais Mais Elevados
Quando comparados com secadores regenerados por aquecimento, os custos associados à perda de ar comprimido podem ser superiores ao longo do tempo.
✖ Sensibilidade à Contaminação por Óleo
Os vapores de óleo podem deteriorar rapidamente o material dessecante.
Por esse motivo, recomenda-se a instalação de sistemas de pré-filtragem de elevada eficiência e a realização de manutenção periódica.
✖ Menor Eficiência em Grandes Instalações
Em sistemas industriais de elevado caudal, as perdas de ar de purga tornam esta tecnologia menos eficiente do que outras soluções de regeneração.
Componentes Principais
Um secador de ar por adsorção sem aquecimento é normalmente constituído por:
- Torres de adsorção;
- Material dessecante (alumina ativada, sílica gel ou peneiro molecular);
- Filtros de entrada e saída;
- Válvulas de retenção e de comutação;
- Controlador eletrónico ou temporizador;
- Orifício de purga;
- Difusores;
- Indicadores de humidade ou sensores de ponto de orvalho (opcionais).
Principais Aplicações
Os secadores sem aquecimento são particularmente adequados para aplicações que exigem elevada fiabilidade, funcionamento em baixas temperaturas e ar comprimido extremamente seco.
Setores industriais
- Petróleo e gás;
- Indústria química e petroquímica;
- Indústria alimentar e de bebidas;
- Indústria farmacêutica;
- Eletrónica e semicondutores;
- Pintura automóvel e revestimentos industriais;
- Produção de energia;
- Sistemas de instrumentação.
Aplicações típicas
- Sistemas pneumáticos de controlo;
- Ferramentas pneumáticas utilizadas em ambientes frios;
- Equipamentos laboratoriais e médicos;
- Proteção de tubagens e válvulas contra corrosão;
- Sensores, atuadores e equipamentos de elevada precisão.
Tipos de Secadores de Ar por Adsorção sem Aquecimento
Embora todos utilizem tecnologia PSA, existem diferentes variantes.
1. Secadores PSA de Ciclo Fixo
Funcionam com tempos previamente definidos, por exemplo:
- 10 minutos de secagem;
- 10 minutos de regeneração.
São soluções simples, embora pouco eficientes quando a carga de humidade varia.
2. Secadores com Controlo por Ponto de Orvalho
Monitorizam continuamente o ponto de orvalho de saída.
Ajustam automaticamente os ciclos de regeneração, permitindo:
- Redução do consumo de ar de purga;
- Menor custo operacional.
3. Secadores para Alta Pressão
Concebidos para pressões até 350 bar.
São frequentemente utilizados na produção de garrafas PET e em aplicações industriais especiais.
4. Modelos Antideflagrantes
Equipamentos certificados para atmosferas potencialmente explosivas (ATEX).
São amplamente utilizados na indústria petrolífera, química e do gás.
Métodos de Purga
Existem duas estratégias principais.
Purga Fixa
Utiliza continuamente uma percentagem constante de ar seco (15–20%).
É uma solução simples, mas menos eficiente durante períodos de baixa carga.
Purga Variável
A quantidade de ar de purga adapta-se automaticamente em função de:
- Humidade;
- Caudal;
- Ponto de orvalho.
Este sistema reduz significativamente o consumo energético e aumenta a vida útil do material dessecante.
Como Escolher o Secador Adequado?
Ao selecionar um secador de ar por adsorção sem aquecimento, considere os seguintes fatores.
1. Ponto de Orvalho Necessário
- −40 °C → aplicações industriais gerais;
- −70 °C → eletrónica, indústria farmacêutica e processos críticos.
2. Consumo de Ar de Purga
Inclua sempre o custo da perda de ar comprimido na análise económica do sistema.
3. Caudal e Dimensionamento
Um equipamento sobredimensionado aumenta desnecessariamente as perdas de ar.
Um equipamento subdimensionado poderá não atingir o ponto de orvalho pretendido.
4. Tipo de Material Dessecante
- Alumina ativada → solução mais utilizada e robusta;
- Sílica gel → elevada capacidade de adsorção;
- Peneiro molecular → ideal para pontos de orvalho extremamente baixos.
5. Sistema de Filtragem
Para proteger o material dessecante recomenda-se:
- Pré-filtro para remoção de óleo;
- Filtro de partículas na saída.
6. Temperatura Ambiente
Os secadores sem aquecimento apresentam excelente desempenho em ambientes frios, onde outras tecnologias podem perder eficiência.
7. Facilidade de Instalação e Manutenção
Avalie aspetos como:
- Acesso às válvulas;
- Configuração das torres;
- Ajuste dos ciclos;
- Disponibilidade de peças de substituição.
Manutenção
Para garantir um desempenho estável recomenda-se:
- Substituição do material dessecante a cada 3 a 5 anos, dependendo da qualidade do ar comprimido;
- Verificação periódica das válvulas e vedações;
- Substituição regular dos filtros de entrada e saída;
- Inspeção do sistema de purga;
- Monitorização do ponto de orvalho;
- Garantia de um fornecimento de ar limpo e isento de óleo.
Uma manutenção adequada assegura baixos pontos de orvalho e prolonga significativamente a vida útil do equipamento.
Comparação entre Secadores sem Aquecimento e com Regeneração por Aquecimento
| Característica | Secador sem Aquecimento | Secador com Regeneração por Aquecimento |
|---|---|---|
| Método de regeneração | Ar de purga | Aquecimento + ar de purga ou soprador |
| Consumo de ar de purga | Elevado | Reduzido |
| Complexidade | Baixa | Média a elevada |
| Aplicação ideal | Pequenos e médios caudais, ambientes frios | Grandes caudais e otimização energética |
| Investimento inicial | Inferior | Superior |
| Custo operacional | Superior (perdas de ar) | Inferior (com maior manutenção) |
Conclusão
Os secadores de ar por adsorção sem aquecimento representam uma solução comprovada e extremamente fiável para a produção de ar comprimido com baixos pontos de orvalho.
A sua simplicidade construtiva, ausência de aquecimento externo e elevada robustez tornam-nos particularmente adequados para ambientes exigentes e aplicações em climas frios.
Embora apresentem maior consumo de ar de purga e custos operacionais superiores aos secadores regenerados por aquecimento, continuam a ser uma das tecnologias mais utilizadas graças à sua fiabilidade, facilidade de manutenção e excelente desempenho.
Ao compreender o seu funcionamento, vantagens, limitações e critérios de seleção, será possível escolher o secador ideal para garantir um fornecimento contínuo de ar comprimido limpo, seco e de elevada qualidade durante muitos anos.
