O ar comprimido contém naturalmente vapor de água. Após a compressão, a temperatura do ar aumenta; à medida que ele esfria posteriormente, parte desse vapor de água pode se condensar dentro de reservatórios, tubulações e equipamentos a jusante. Se a umidade não for adequadamente controlada, ela pode contribuir para corrosão, problemas em equipamentos pneumáticos, contaminação de processos e interrupções de produção.
Diferentes tipos de secadores de ar comprimido resolvem esse problema de maneiras diferentes. A melhor escolha depende principalmente do ponto de orvalho sob pressão necessário, vazão real, temperatura de entrada, pressão de operação, condições ambientais, perda de pressão e custo operacional ao longo do ciclo de vida.
Para sistemas industriais, os produtos de tratamento de ar comprimido da Lingyu incluem tecnologias de secagem refrigerada, por adsorção e combinada para diferentes requisitos de controle de umidade.

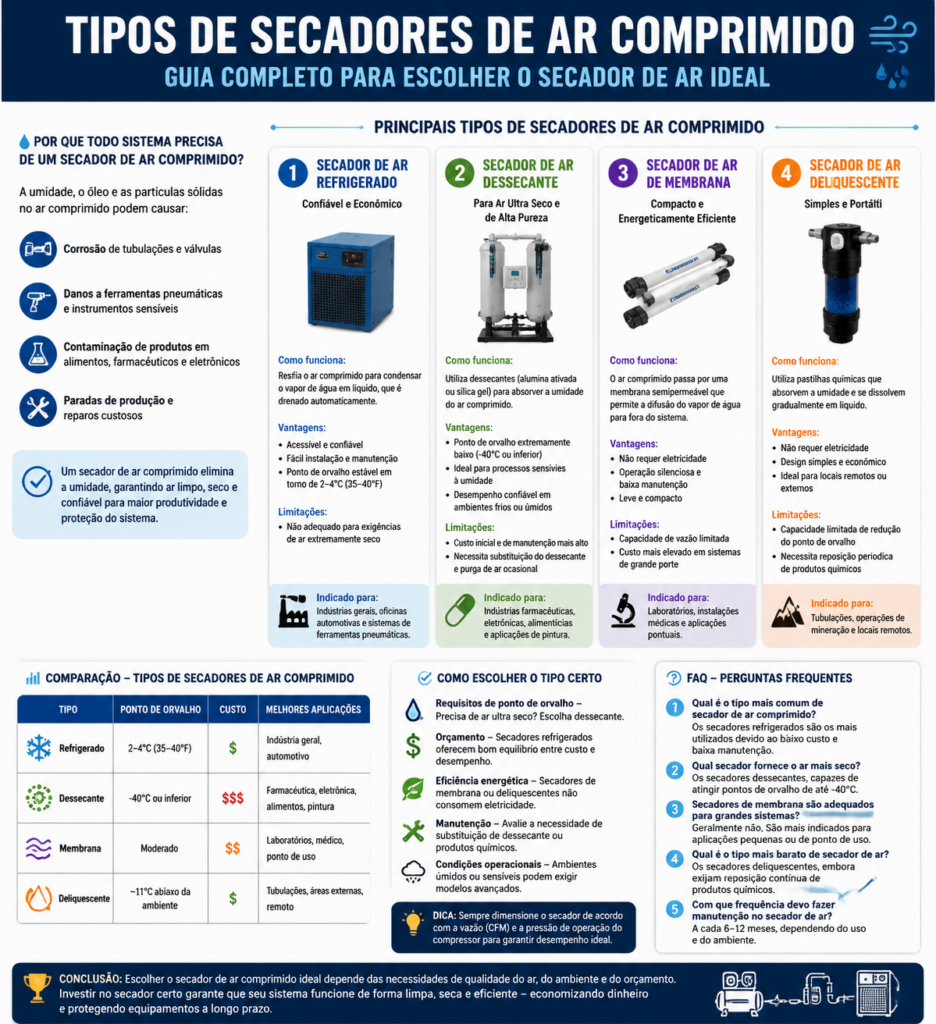

Principais Tipos de Secadores de Ar Comprimido
As principais tecnologias industriais de secagem incluem secadores refrigerados, secadores com dessecante ou por adsorção, secadores combinados, secadores de membrana e secadores deliquescentes.
Essas tecnologias não devem ser comparadas apenas pelo preço de compra ou pela capacidade nominal em CFM. Seus pontos de orvalho sob pressão atingíveis, requisitos de regeneração, consumo de energia, requisitos de instalação e necessidades de manutenção diferem significativamente.
1. Secadores de Ar Refrigerados
Um secador de ar refrigerado remove a umidade por meio de resfriamento e condensação.
O ar comprimido quente e carregado de umidade entra no secador e é resfriado. À medida que sua temperatura diminui, o vapor de água se condensa em líquido. A umidade condensada é então separada e descarregada através de um dreno.
Para a tecnologia convencional AH resfriada a ar e WH resfriada a água da Lingyu, o processo pode ser resumido como:
ar comprimido quente e úmido → pré-resfriamento → resfriamento por refrigeração → condensação → separação gás-líquido → drenagem automática → reaquecimento → ar comprimido seco
Ponto de Orvalho dos Secadores Refrigerados
Os secadores refrigerados convencionais AH e WH da Lingyu especificam um ponto de orvalho sob pressão de 2–10 °C sob condições nominais.
Isso torna a secagem refrigerada adequada para muitos sistemas industriais internos nos quais não é necessário um PDP extremamente baixo.
É mais preciso utilizar a faixa especificada de 2–10 °C do que presumir que todo secador refrigerado forneça continuamente um PDP fixo de 2–4 °C.
Condições Operacionais Típicas
| Parâmetro | Especificação |
|---|---|
| Pressão nominal de entrada | 0,7 MPa |
| Faixa de pressão de operação | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 50 °C |
| Temperatura máxima de entrada | ≤80 °C |
| Ponto de orvalho sob pressão | 2–10 °C |
| Temperatura ambiente nominal | 32 °C |
| Faixa de temperatura ambiente | 2–45 °C |
| Perda de pressão | ≤0,025 MPa |
Vantagens dos Secadores Refrigerados
A secagem refrigerada oferece uma combinação prática de controle da umidade, operação relativamente simples e ausência de necessidade de ar de purga para regeneração de dessecante.
Ela é especialmente adequada quando o ponto de orvalho sob pressão necessário está dentro da capacidade da tecnologia de refrigeração.
Limitações
Um secador refrigerado geralmente não é adequado quando a tubulação a jusante estará exposta a temperaturas inferiores ao ponto de orvalho fornecido.
Ele também pode ser insuficiente para processos altamente sensíveis à umidade que exijam ar comprimido substancialmente mais seco.
Nessas situações, deve-se avaliar a secagem por adsorção.
2. Secadores de Ar com Dessecante ou por Adsorção
Um secador de ar por adsorção remove o vapor de água por adsorção, e não por refrigeração.
A maioria dos secadores industriais por adsorção utiliza duas torres com dessecante. Durante a operação, uma torre seca o ar comprimido enquanto a outra passa pelo processo de regeneração. As torres alternam periodicamente suas funções para manter a operação contínua.
O processo básico é:
ar comprimido úmido → torre de adsorção → umidade retida pelo dessecante → ar comprimido seco
Os secadores industriais com dessecante operam principalmente por adsorção, na qual as moléculas de água aderem à superfície do material dessecante.
Secadores por Adsorção sem Calor
A regeneração sem calor utiliza uma parte do ar comprimido já seco para regenerar a torre fora de operação.
A tecnologia sem calor Série CH da Lingyu opera com as seguintes condições padrão:
| Parâmetro | Especificação CH sem Calor |
| Pressão nominal de entrada | 0,7 MPa |
| Pressão de operação | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 10–30 °C |
| Temperatura máxima de entrada | ≤40 °C |
| Consumo de ar de regeneração | 8–14% |
| Ponto de orvalho sob pressão | −50 °C a −20 °C |
| Dessecante | Alumina ativada |
A tecnologia sem calor possui um princípio de regeneração relativamente simples, mas o ar de purga já foi comprimido e seco, portanto seu consumo representa um custo operacional de energia.
O secador por adsorção com regeneração sem calor Série CH da Lingyu foi desenvolvido com base nesse método de regeneração.
Secadores por Adsorção com Regeneração Aquecida
Um secador com regeneração aquecida introduz calor externo durante a dessorção.
O aquecimento reduz a quantidade de ar comprimido seco necessária para a regeneração em comparação com uma configuração convencional sem calor.
Para a tecnologia de regeneração aquecida Série CH da Lingyu:
| Parâmetro | Especificação CH Aquecida |
| Pressão nominal de entrada | 0,7 MPa |
| Pressão de operação | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 10–30 °C |
| Temperatura máxima de entrada | ≤40 °C |
| Consumo de ar de regeneração | 4–8% |
| Ponto de orvalho sob pressão | −50 °C a −20 °C |
| Dessecante | Alumina ativada |
O menor requisito de purga vem acompanhado de consumo adicional de energia do aquecedor e maior complexidade do sistema.
O secador de ar por adsorção com regeneração aquecida Série CH é uma opção para aplicações em que esse equilíbrio é adequado.
Secadores com Regeneração por Soprador
Os secadores por adsorção com soprador aquecido utilizam um soprador e um aquecedor durante a regeneração, reduzindo a dependência do ar comprimido seco como meio de regeneração.
Isso pode ser particularmente relevante para sistemas de ar comprimido de maior porte, pois a purga de ar comprimido representa um custo operacional significativo em vazões elevadas.
Entretanto, sistemas com soprador introduzem seu próprio consumo de eletricidade, componentes adicionais e requisitos de controle.
Por isso, devem ser avaliados com base no consumo total de energia ao longo do ciclo de vida, e não apenas na porcentagem de purga.
O secador por adsorção com soprador e purga zero da Lingyu oferece outra estratégia de regeneração para aplicações nas quais reduzir o consumo de ar comprimido durante a regeneração é uma prioridade.
Secadores com Aproveitamento do Calor de Compressão
Os secadores HOC utilizam a energia térmica disponível no sistema do compressor para regenerar o dessecante.
Isso pode reduzir a dependência de fontes separadas de energia para regeneração quando a configuração do compressor e as condições operacionais são adequadas.
A seleção de um secador HOC está diretamente relacionada a:
tipo de compressor + temperatura de descarga + vazão + perfil de carga + configuração de resfriamento + ponto de orvalho sob pressão necessário
Por esse motivo, um secador HOC normalmente deve ser avaliado como parte de toda a estação de compressores.
A categoria de secadores com aproveitamento do calor de compressão da Lingyu inclui soluções baseadas nesse princípio de regeneração.
3. Secadores de Ar Comprimido Combinados
Secadores combinados integram etapas de secagem refrigerada e por adsorção.
A seção refrigerada remove primeiro uma parcela significativa da carga de umidade por meio de resfriamento, condensação e separação. Em seguida, o ar comprimido passa para uma etapa de adsorção para uma secagem mais profunda.
O processo simplificado é:
ar comprimido úmido → secagem refrigerada → remoção da maior parte da umidade → secagem por adsorção → ar comprimido com baixo PDP
Essa configuração reduz a carga de umidade sobre a etapa de dessecante e pode ser útil para instalações que exigem pontos de orvalho sob pressão baixos e, ao mesmo tempo, buscam otimizar o processo completo de tratamento.
O secador de ar comprimido combinado Série DC da Lingyu integra esses dois princípios de secagem em uma única solução de tratamento.
4. Secadores de Ar por Membrana
Secadores de membrana utilizam permeação seletiva através de fibras de membrana especializadas.
O vapor de água atravessa a membrana em velocidade diferente da corrente principal de ar comprimido, permitindo reduzir a umidade.
Secadores de membrana podem ser atraentes para determinadas aplicações no ponto de uso e de menor vazão, pois são compactos e não exigem compressor de refrigeração.
Entretanto, descrevê-los simplesmente como “sem consumo de energia” pode ser enganoso.
Muitos sistemas de membrana utilizam parte do ar comprimido como ar de varredura ou purga. Como a produção de ar comprimido exige eletricidade, essa perda de ar comprimido representa um custo indireto de energia.
Sua adequação deve, portanto, ser avaliada com base na vazão necessária, ponto de orvalho, perda por purga, espaço de instalação e custo ao longo do ciclo de vida.
5. Secadores de Ar Deliquescentes
Secadores deliquescentes utilizam um meio químico consumível para secagem.
O material absorve a umidade e se dissolve gradualmente, produzindo um líquido que deve ser drenado do sistema.
Seu princípio operacional relativamente simples pode ser útil em determinadas instalações remotas ou especializadas.
Entretanto, a secagem deliquescente é significativamente diferente tanto da tecnologia refrigerada quanto da adsorção regenerativa.
Entre os fatores importantes estão:
- Substituição do produto químico consumível
- Requisitos de descarte
- Redução limitada do ponto de orvalho
- Controle de arraste a jusante
- Variações de desempenho conforme as condições operacionais
Para aplicações industriais que exigem um ponto de orvalho sob pressão baixo e precisamente definido, as tecnologias refrigeradas ou de adsorção regenerativa normalmente são avaliadas de acordo com seu desempenho especificado.
Comparação entre Secadores de Ar Comprimido
| Tecnologia do Secador | Método de Remoção de Umidade | Capacidade de Ponto de Orvalho | Regeneração | Principal Consideração |
| Refrigerado | Resfriamento e condensação | Lingyu convencional: 2–10 °C PDP | Nenhuma | Prático para ar industrial geral |
| Adsorção sem calor | Adsorção por dessecante | CH: −50 a −20 °C PDP | Purga com ar comprimido seco | Consumo de ar de purga |
| Adsorção aquecida | Adsorção por dessecante | CH: −50 a −20 °C PDP | Calor + purga reduzida | Energia do aquecedor e purga |
| Adsorção com soprador | Adsorção por dessecante | Depende da configuração | Sistema com soprador/aquecimento | Energia ao longo do ciclo de vida |
| Calor de compressão | Adsorção por dessecante | Depende da configuração | Calor do compressor | Compatibilidade com o sistema do compressor |
| Combinado | Refrigeração + adsorção | PDP baixo conforme a configuração | A etapa de adsorção é regenerada | Projeto integrado do sistema |
| Membrana | Permeação seletiva | Depende do projeto | Normalmente ar de varredura/purga | Vazão e perda de ar comprimido |
| Deliquescente | Remoção química da umidade | Redução limitada | Meio consumível | Substituição do produto químico |
Não existe um secador de ar comprimido universalmente “melhor”. A tecnologia correta depende do requisito real do processo.
Como Escolher o Tipo Correto de Secador de Ar Comprimido
Comece pelo Ponto de Orvalho Sob Pressão Necessário
A primeira pergunta deve ser:
Quão seco o ar comprimido realmente precisa estar?
Se um PDP de 2–10 °C for adequado, a secagem refrigerada pode ser a solução mais prática.
Se a tubulação estiver exposta a temperaturas de congelamento ou se o processo exigir ar comprimido substancialmente mais seco, a tecnologia por adsorção torna-se mais apropriada.
Selecionar um secador por adsorção quando a secagem refrigerada já atende ao requisito do processo pode adicionar custos desnecessários de investimento e operação. Por outro lado, selecionar secagem refrigerada para uma aplicação que exige baixo PDP pode deixar o sistema inadequadamente protegido.
Determine a Vazão Máxima Real
Não escolha um secador apenas fazendo corresponder sua capacidade em CFM à placa do compressor.
O valor relevante é a vazão máxima que realmente passará através do secador.
Considere a demanda máxima de produção, operação simultânea de compressores, sequenciamento dos compressores e expansão futura realista.
Verifique a Temperatura de Entrada
A temperatura influencia significativamente o desempenho do secador.
Para os secadores refrigerados convencionais AH e WH da Lingyu:
- Temperatura nominal de entrada: 50 °C
- Temperatura máxima: ≤80 °C
Para os secadores convencionais por adsorção CH e HH:
- Temperatura nominal de entrada: 10–30 °C
- Temperatura máxima: ≤40 °C
O pós-resfriador do compressor e o sistema de separação de condensado a montante podem, portanto, exercer grande influência sobre a carga do secador.
Verifique a Pressão de Operação
A pressão de operação afeta a capacidade do secador e o desempenho geral do sistema.
Muitas séries refrigeradas e por adsorção da Lingyu utilizam pressão nominal de entrada de 0,7 MPa, mas as condições exatas de operação sempre devem ser verificadas para o produto selecionado.
Não presuma que todos os secadores tenham limites de pressão idênticos.
Considere a Perda de Pressão
O consumo de energia de um secador não se limita a eletricidade, aquecedores, sopradores ou ar de purga.
A perda de pressão também é importante.
O sistema completo de tratamento de ar comprimido pode incluir separadores, filtros, secadores, válvulas, conexões e tubulações.
Se uma perda excessiva de pressão exigir que o compressor opere com uma pressão de descarga mais elevada, o consumo de energia do sistema pode aumentar.
Considere o Custo da Regeneração
Para secadores por adsorção, compare os métodos de regeneração utilizando os custos reais de operação.
Sistemas sem calor consomem ar comprimido seco.
Sistemas aquecidos reduzem a demanda de purga, mas exigem energia para o aquecedor.
Sistemas com soprador acrescentam requisitos de soprador e aquecimento enquanto reduzem a dependência do ar comprimido de purga.
Sistemas HOC podem utilizar o calor do compressor, mas dependem fortemente da configuração da estação de compressores.
A menor porcentagem de purga não significa automaticamente o menor custo ao longo do ciclo de vida.
Não Escolha o Secador Apenas pelo Nome do Setor
Um erro comum é presumir que todas as aplicações de determinado setor precisam do mesmo tipo de secador.
Por exemplo, a fabricação farmacêutica e biofarmacêutica pode incluir aplicações com requisitos de ar comprimido muito diferentes.
Da mesma forma, a fabricação de eletrônicos e de precisão pode incluir tanto equipamentos pneumáticos gerais quanto processos produtivos altamente sensíveis à umidade.
Uma aplicação pode ser adequadamente atendida por secagem refrigerada, enquanto outra pode exigir um ponto de orvalho sob pressão substancialmente mais baixo.
A especificação do processo — e não o nome do setor — deve determinar a tecnologia do secador.
Secagem e Filtragem São Diferentes
Um secador trata principalmente da umidade.
O ar comprimido também pode conter partículas sólidas, ferrugem, aerossóis de óleo, vapor de óleo e outros contaminantes.
Filtros de precisão para ar comprimido adequados devem, portanto, ser selecionados conforme o tipo de compressor, tecnologia do secador e requisitos finais de qualidade do ar.
Secagem e filtragem devem ser projetadas como etapas complementares de tratamento.
Qual Secador É Mais Adequado para Condições Abaixo de 0 °C?
Se a tubulação a jusante estiver exposta a temperaturas inferiores ao ponto de orvalho fornecido, a água pode se condensar novamente.
Por esse motivo, um secador refrigerado convencional com PDP de 2–10 °C geralmente não é adequado quando as linhas de ar comprimido estarão regularmente expostas a temperaturas de congelamento.
Um secador por adsorção corretamente selecionado, com PDP suficientemente baixo, é mais apropriado.
O ponto de orvalho sob pressão necessário deve incluir uma margem adequada em relação à temperatura mínima prevista a jusante.
Qual Secador Consome Menos Energia?
Não existe uma resposta universal.
O consumo de energia depende de:
- Vazão
- Perfil de carga
- PDP necessário
- Perda de pressão
- Consumo de ar de purga
- Potência do aquecedor
- Potência do soprador
- Carga de refrigeração
- Configuração do compressor
- Horas anuais de operação
Um secador refrigerado pode oferecer uma solução econômica quando seu PDP é suficiente.
Entretanto, para uma aplicação que exige baixo PDP, a comparação deve ser feita entre tecnologias de regeneração por adsorção capazes de atender à especificação, e não contra um secador que não consegue cumprir o requisito.
Requisitos de Manutenção por Tipo de Secador
A manutenção deve ser baseada no projeto do equipamento, horas de operação, ambiente, contaminação e condição real, em vez de aplicar o mesmo intervalo de seis ou doze meses a todos os secadores.
Secadores refrigerados exigem atenção a componentes como:
- Condensadores
- Drenos automáticos
- Trocadores de calor
- Sistemas de refrigeração
- Componentes elétricos
- Filtros
Secadores por adsorção também exigem monitoramento de:
- Condição do dessecante
- Válvulas de comutação
- Sistemas de purga
- Silenciadores
- Aquecedores ou sopradores, quando aplicável
- Controles
- Desempenho do ponto de orvalho sob pressão
Sistemas combinados exigem atenção tanto à etapa de refrigeração quanto à etapa de adsorção.
Perguntas Frequentes
Qual É o Tipo Mais Comum de Secador de Ar Comprimido?
A secagem refrigerada é amplamente utilizada para ar comprimido industrial geral porque muitas aplicações não exigem os pontos de orvalho sob pressão muito baixos produzidos pela tecnologia por adsorção.
A tecnologia correta ainda deve ser selecionada a partir dos requisitos reais do processo.
Qual Tipo de Secador Produz o Ar Comprimido Mais Seco?
Secadores por adsorção são utilizados quando são necessários pontos de orvalho sob pressão substancialmente mais baixos.
Por exemplo, as tecnologias CH sem calor e com regeneração aquecida da Lingyu especificam uma faixa de PDP de −50 °C a −20 °C sob condições especificadas, enquanto a tecnologia sem calor HH pode fornecer PDP de ≤−40 °C.
Todo Secador com Dessecante Consome Ar de Purga?
Não.
Os métodos de regeneração variam. Sistemas sem calor e com purga aquecida utilizam ar comprimido em diferentes proporções, enquanto tecnologias com soprador e com aproveitamento do calor de compressão utilizam estratégias diferentes de regeneração.
Um Secador de Membrana Não Consome Energia?
Ele pode não exigir um compressor elétrico de refrigeração, mas muitos secadores de membrana consomem ar comprimido como ar de varredura ou purga.
A energia necessária para produzir esse ar comprimido deve ser incluída na análise do ciclo de vida.
Com Que Frequência um Secador de Ar Comprimido Deve Receber Manutenção?
Não existe um intervalo universal.
Siga os requisitos específicos do equipamento e ajuste a frequência de inspeção conforme as horas de operação, condições ambientais, contaminação, perda de pressão, desempenho dos drenos, condição do dessecante e desempenho do ponto de orvalho sob pressão.
Preciso de Filtros se Já Tenho um Secador de Ar?
Normalmente, o sistema completo de tratamento de ar comprimido precisa lidar com contaminantes além da umidade.
A configuração exata de filtragem depende do tipo de compressor, tecnologia do secador e qualidade final de ar necessária.
Selecione a Tecnologia do Secador a Partir dos Requisitos do Processo
Escolher entre os diferentes tipos de secadores de ar comprimido começa por definir o que o sistema realmente precisa.
Para controle geral de umidade industrial, a secagem refrigerada pode fornecer uma solução prática quando um PDP de 2–10 °C é suficiente.
Para pontos de orvalho sob pressão significativamente mais baixos, tecnologias de adsorção sem calor, aquecidas, com soprador ou com aproveitamento do calor de compressão podem ser avaliadas conforme a vazão, consumo de ar de regeneração, consumo de energia e perfil de operação.
Secadores combinados oferecem outra opção quando o pré-tratamento refrigerado e uma secagem mais profunda por adsorção são vantajosos dentro do mesmo sistema.
A decisão final deve, portanto, ser baseada em:
PDP necessário + vazão máxima + temperatura de entrada + pressão de operação + condições ambientais + perda de pressão + requisitos de regeneração + custo ao longo do ciclo de vida
Para seleção específica do secador, entre em contato com a Lingyu informando a vazão, pressão, temperatura de entrada, condições ambientais, configuração do compressor e ponto de orvalho sob pressão necessário.
