Suporta personalização, com capacidade de processamento de até 15.900 CFM (pés cúbicos por minuto).
Alta Estabilidade: Os principais trocadores de calor são fabricados internamente. Os compressores de refrigeração são fornecidos principalmente por marcas reconhecidas, como Panasonic, Copeland, Danfoss e Hanbell, em conjunto com componentes de refrigeração de alta qualidade, garantindo desempenho estável e operação confiável.
Separação de Umidade de Alta Eficiência: Equipado com um sistema de separação de água desenvolvido de forma independente e continuamente aprimorado, garantindo remoção de umidade eficiente e confiável.
Ampla Faixa de Operação: Utiliza folha de alumínio hidrofílica, enquanto os trocadores de calor e os pré-resfriadores são itens padrão em toda a linha, garantindo operação confiável mesmo em condições de trabalho exigentes.
Design Inteligente com Dois Compressores: Os modelos com capacidades de 5 a 180 m³/min utilizam uma configuração de dois compressores 1+1. O segundo compressor entra ou sai de operação automaticamente de acordo com a carga do sistema, melhorando a eficiência energética e adaptando-se a aplicações com grandes variações na demanda de ar comprimido.
Alta Capacidade de Personalização: Estão disponíveis cores personalizadas e opção de controle por PLC. Além disso, funções como contatos secos, comunicação Modbus, conectividade IoT e outros recursos também podem ser personalizados de acordo com as necessidades específicas do cliente.
O ar comprimido em alta temperatura, contendo umidade e óleo, entra primeiro no pré-resfriador resfriado a água e no trocador de calor ar-ar, onde é pré-resfriado para reduzir sua temperatura. Em seguida, passa pelo evaporador ar-refrigerante, no qual o ar comprimido é resfriado até atingir um ponto de orvalho de 2–10°C.
Durante o processo de resfriamento, a umidade, o óleo e parte das impurezas se condensam e são separados do ar comprimido pelo separador gás-líquido. O condensado é então eliminado por meio de uma válvula de drenagem automática.
Por fim, o ar comprimido seco passa pelo trocador de calor ar-ar, onde é reaquecido até uma temperatura próxima à temperatura ambiente, fornecendo ar comprimido limpo e seco para equipamentos e processos a jusante.
Para garantir desempenho estável e confiabilidade de longo prazo, o secador de ar refrigerado resfriado a água de 4238 CFM deve ser utilizado sob as seguintes condições recomendadas:
Para obter o melhor desempenho de secagem, o equipamento deve ser instalado em um ambiente operacional estável, com fornecimento adequado de água de resfriamento e ventilação suficiente. Recomenda-se o uso de pré-filtragem e pós-filtragem para melhorar a qualidade geral do ar comprimido e ajudar a proteger tanto o secador quanto os equipamentos a jusante.
| Parâmetro | Especificação |
|---|---|
| Modelo | Secador de ar refrigerado resfriado a água de 4238 CFM |
| Capacidade de fluxo de ar | 4238 CFM |
| Método de resfriamento | Resfriado a água |
| Pressão máxima de operação | 10 bar |
| Ponto de orvalho sob pressão | 2–10°C |
| Refrigerante | R407C / R134a |
| Alimentação elétrica | 380V / 3Ph / 50Hz |
| Conexão de água | 1½” BSP |
| Conexão de ar | Flangeada de 5″ |
| Dimensões (C × L × A) | 2700 × 1600 × 2300 mm |
| Peso líquido | 1050 kg |
Este modelo combina alta capacidade de vazão de ar, desempenho estável do ponto de orvalho, baixa perda de pressão e operação confiável de longo prazo, sendo adequado para sistemas industriais de ar comprimido exigentes.
Sistemas Centralizados de Ar Comprimido de Grande Porte
Ideal para estações de ar comprimido de médio a grande porte que atendem múltiplos departamentos ou linhas de produção, onde são necessários qualidade de ar consistente, controle estável do ponto de orvalho e operação prolongada.
Siderurgia, Processamento de Metais e Indústria Pesada
Adequado para sistemas industriais pesados que utilizam ar comprimido em linhas de produção, ferramentas pneumáticas, atuadores, equipamentos de automação e utilidades de fábrica. Em ambientes industriais úmidos, a remoção confiável de umidade ajuda a reduzir o risco de corrosão, melhorar a estabilidade do sistema e proteger equipamentos a jusante.
Ar de Utilidade para Processamento de Alimentos e Bebidas
Recomendado para usos de ar comprimido sem contato com o produto em plantas de alimentos e bebidas, incluindo suporte a embalagens, sistemas de transporte, controles pneumáticos e redes de ar utilitário. Em condições quentes e úmidas, a secagem refrigerada estável ajuda a reduzir a condensação e manter maior confiabilidade operacional diária.
Suporte à Indústria Eletrônica e Eletroeletrônica
Aplicável a grandes sistemas de suporte à montagem eletrônica, linhas de ar utilitário, ferramentas pneumáticas e sistemas gerais de ar de planta, onde é necessário ar comprimido seco e estável para reduzir interrupções relacionadas à umidade e garantir consistência produtiva.
Têxtil, Plásticos e Linhas de Produção Contínua
Bem adequado para plantas que dependem de fornecimento contínuo de ar comprimido para processos automatizados, transporte pneumático, embalagens e suporte à produção, onde a estabilidade do ponto de orvalho reduz paradas relacionadas à umidade.
Suporte à Indústria Farmacêutica e Ambientes Limpos
Adequado para áreas de suporte à produção farmacêutica, ambientes de embalagem limpa e sistemas de ar utilitário que exigem remoção confiável de umidade e operação contínua para proteger equipamentos e garantir consistência de processos.
Indústria Petroquímica e Processos Industriais
Aplicável a sistemas de ar comprimido utilizados em suporte à instrumentação, ar de controle e redes de distribuição industrial, onde o ar seco e estável é essencial para a confiabilidade operacional.
Instalações com Infraestrutura de Água de Resfriamento Existente
Especialmente adequado para plantas industriais que já possuem torres de resfriamento, circuitos de água gelada ou sistemas de refrigeração de processo. Nesses ambientes, um secador resfriado a água pode oferecer desempenho térmico mais confiável do que modelos equivalentes resfriados a ar em operação pesada.
Ambientes Industriais de Alta Temperatura e Tropicais
A configuração resfriada a água é particularmente vantajosa para ambientes internos quentes e condições tropicais, onde maior dissipação de calor e desempenho estável de refrigeração são essenciais para tratamento de ar de alta capacidade.
Instalações Industriais Costeiras e de Alta Umidade
Para fábricas localizadas em cidades costeiras das Filipinas ou outras áreas de alta umidade, este secador ajuda a reduzir a carga de umidade em grandes sistemas de ar comprimido e contribui para uma operação mais estável sob condições ambientais desafiadoras.
Precisa de ajuda para escolher o secador de ar comprimido ideal?
Estamos sempre prontos para projetar e fornecer a solução que melhor atende às suas necessidades operacionais, técnicas e de desempenho.
Edifícios 1–3, Nº 22, Rua Jin Zhu, Município de Héchéng, Distrito de Heshan, Cidade de Jiangmen, Província de Guangdong, China.
(WeChat/WhatsApp)：+8615756650906
№1：(WeChat/WhatsApp)：+8618628146428
№2：(WeChat/WhatsApp)：+8613823294942
Alta capacidade de vazão – Suporta vazões de ar comprimido de até 1340 SCFM, sendo ideal para sistemas e operações de grande porte.
Sistema resfriado a água – Remove o calor de forma eficiente por meio da circulação de água, reduzindo a carga elétrica e melhorando o desempenho de refrigeração, especialmente em ambientes de alta temperatura.
Desempenho estável do ponto de orvalho – Mantém um ponto de orvalho sob pressão entre 2–10°C (35,6–50°F) de forma consistente, garantindo ar comprimido seco e confiável.
Eficiência energética – Em instalações com disponibilidade de água de resfriamento, pode apresentar menor consumo de energia em comparação com unidades resfriadas a ar.
Design compacto – Ocupa menos espaço em comparação com modelos equivalentes resfriados a ar.
Sistema de drenagem automática – Remove o condensado de forma oportuna, evitando o acúmulo de água no interior do sistema.
Construção robusta para serviço pesado – Fabricado com gabinete de aço de grau industrial e acabamento resistente à corrosão, adequado para condições operacionais exigentes.
O secador de ar refrigerado de 1340 SCFM, resfriado a água, foi projetado para ciclos de operação intensivos, proporcionando desempenho estável e confiável durante o funcionamento contínuo e de longo prazo.
Alta Estabilidade:Os principais trocadores de calor são fabricados internamente, permitindo melhor controle de qualidade e maior estabilidade operacional. Os compressores de refrigeração são fornecidos principalmente por marcas reconhecidas, como Panasonic, Copeland, Danfoss e Hanbell, em conjunto com componentes de refrigeração de alta qualidade.
Separação de Umidade de Alta Eficiência:Equipado com um sistema de separação de água desenvolvido de forma independente e continuamente aprimorado, garantindo remoção de umidade eficiente e confiável.
Ampla Faixa de Operação:Utiliza folha de alumínio hidrofílica, enquanto os trocadores de calor e pré-resfriadores são itens padrão em toda a linha, garantindo operação confiável mesmo sob condições exigentes.
Design Inteligente com Dois Compressores:Os modelos com capacidades de 5 a 180 m³/min utilizam uma configuração de dois compressores 1+1. O segundo compressor entra ou sai de operação automaticamente de acordo com a carga do sistema, melhorando a eficiência energética e adaptando-se a aplicações com grandes variações na demanda de ar comprimido.
Alta Capacidade de Personalização:Disponível com cores personalizadas e opção de controle por PLC. Funções como contatos secos, comunicação Modbus, conectividade IoT e outros recursos também podem ser personalizados de acordo com as necessidades específicas do cliente.
Baixo consumo de energia: é adotado um trocador de calor de placas “três em um”, permitindo que o equipamento reduza o consumo energético total em 20% a 30%.
Baixa perda de pressão: a perda de pressão do equipamento é inferior a 0,015 MPa, valor abaixo do padrão nacional.
Baixo ponto de orvalho: sob condições de operação padrão, o ponto de orvalho sob pressão pode atingir 2°C a 10°C. O sistema utiliza válvula de bypass eletrônica, tornando a operação mais estável.
Ecológico e durável: toda a série utiliza refrigerantes ecológicos R410A/R407C, em conformidade com padrões ambientais internacionais, com pressão máxima de trabalho de até 1,6 MPa.
Perda de Pressão Ultrabaixa: O pré-resfriador utiliza uma nova configuração de tubos anulares, com aproximadamente três vezes mais tubos do que os projetos convencionais. O aumento da área de passagem reduz significativamente a resistência ao fluxo de ar, resultando em uma perda de pressão total inferior a 0,1 bar.
Baixo Ponto de Orvalho: O design integrado 3 em 1 otimizado, combinado com um sistema exclusivo de separação de água, garante um ponto de orvalho sob pressão baixo e estável de forma consistente.

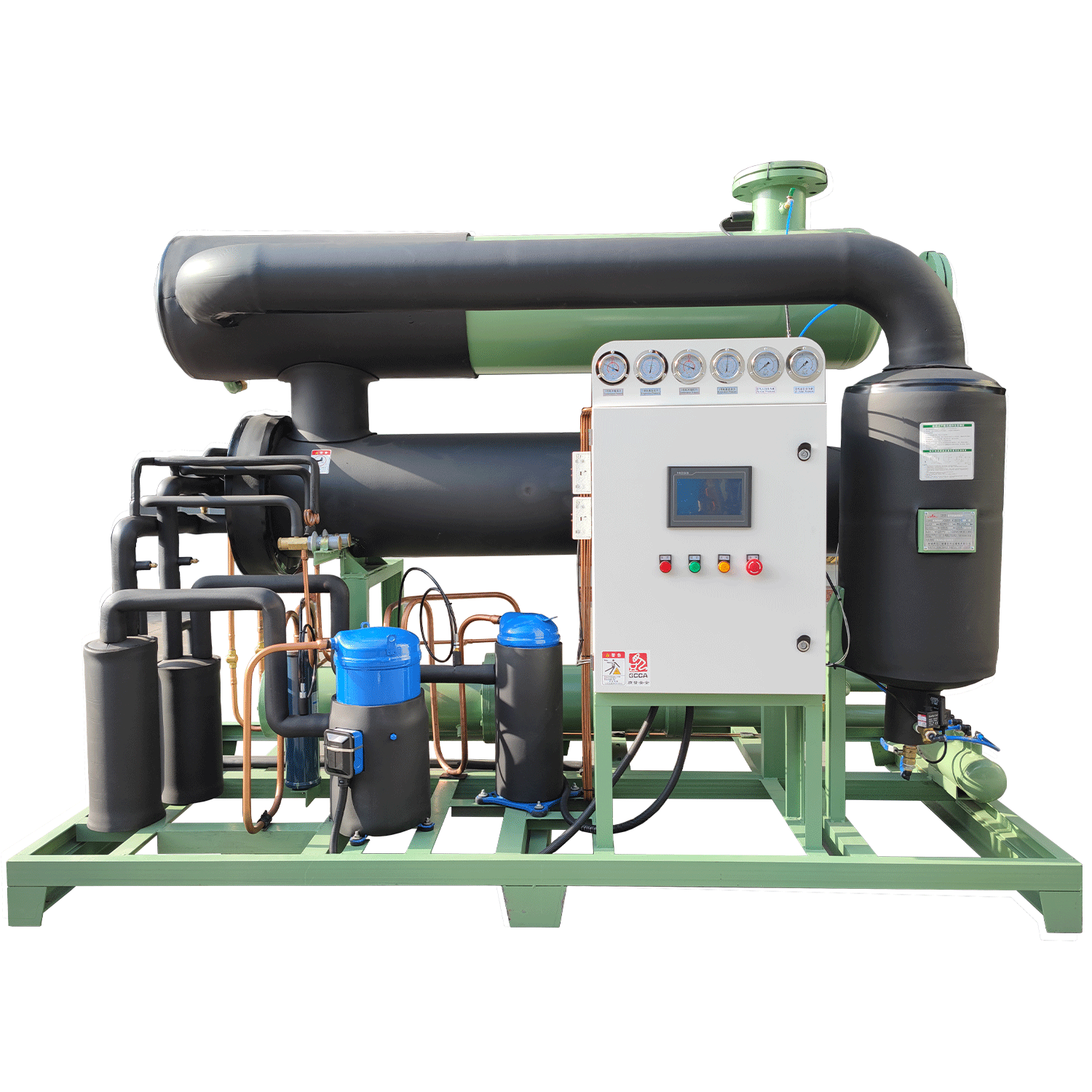

Controle Inteligente: Equipado de fábrica com PLC e tela sensível ao toque. O sistema ajusta automaticamente a capacidade de refrigeração do compressor de acordo com a carga do evaporador, garantindo operação ideal e energeticamente eficiente. A interface de comunicação RS-485 também é fornecida como padrão.
