Um secador regenerativo de ar por adsorção precisa remover a umidade do dessecante antes que a torre de adsorção regenerada possa voltar ao serviço.
Dependendo do projeto do secador, a regeneração pode envolver ar seco de purga, ar de purga aquecido, soprador externo, calor recuperado do compressor, despressurização, repressurização ou uma combinação dessas etapas.
Por esse motivo, ouvir ar ou gás saindo pela descarga de regeneração não significa automaticamente que o secador apresenta uma falha.
A pergunta mais útil é:
A descarga corresponde ao método de regeneração, à etapa operacional atual e à sequência esperada de pressão das torres?
Se a descarga continuar fora da sequência prevista de regeneração, não mudar quando as torres alternarem, impedir que a torre em regeneração seja corretamente repressurizada ou provocar uma perda inexplicada de pressão no sistema, será necessário realizar um diagnóstico mais aprofundado.
Para entender melhor o próprio processo de secagem, consulte como funciona um secador de ar por adsorção.
1. Primeiro, identifique o tipo de secador
Antes de diagnosticar uma descarga contínua ou excessiva, identifique primeiro o método de regeneração do secador.
Isso é importante porque o comportamento normal da descarga varia significativamente entre as diferentes tecnologias de secadores regenerativos.
Secador regenerativo por adsorção sem aquecimento
Um secador sem aquecimento regenera a torre de adsorção fora de serviço utilizando uma parte do ar seco produzido.
O ar comprimido seco atravessa a torre em regeneração como ar de purga, dessorve a umidade do dessecante e transporta essa umidade para fora pela descarga.
Na série HH sem aquecimento da Lingyu, o consumo médio de ar de purga é de 8–14%.
Portanto, a vazão de purga durante o período de regeneração é uma parte normal da operação desse tipo de secador.
Um secador de ar por adsorção com regeneração sem aquecimento não deve ser avaliado segundo o mesmo padrão de descarga de um secador de purga zero.
Secador regenerativo com purga aquecida
Um secador com purga aquecida combina aquecimento externo com uma parte do ar seco produzido para a regeneração.
O projeto HH com purga aquecida da Lingyu separa a regeneração em etapas de dessorção aquecida e resfriamento, com consumo médio de ar de purga de 4–8%.
O comportamento da descarga pode, portanto, mudar à medida que o secador passa pelas etapas de aquecimento, resfriamento, repressurização e alternância das torres.
Secador aquecido por soprador com baixa purga
No projeto da Lingyu aquecido por soprador com baixa purga, um soprador externo fornece o ar de regeneração durante o aquecimento.
Durante o resfriamento, aproximadamente 2% da vazão de ar do sistema é utilizada como ar seco de purga.
Como a fonte e a quantidade de ar de regeneração diferem das de um secador convencional sem aquecimento, o comportamento da descarga deve ser avaliado de acordo com a etapa real de regeneração.
Um secador de ar por adsorção com regeneração aquecida por soprador deve, portanto, ser diagnosticado de acordo com sua sequência específica de regeneração.
Secador aquecido por soprador com purga zero
O projeto da Lingyu aquecido por soprador com purga zero utiliza ar ambiente durante o aquecimento e um processo de resfriamento em circuito fechado, sem consumo de ar comprimido produzido durante toda a regeneração.
Isso demonstra por que é incorreto presumir que todos os secadores por adsorção devam descarregar continuamente ar comprimido de purga.
O padrão esperado de descarga depende, em primeiro lugar, da tecnologia de regeneração.

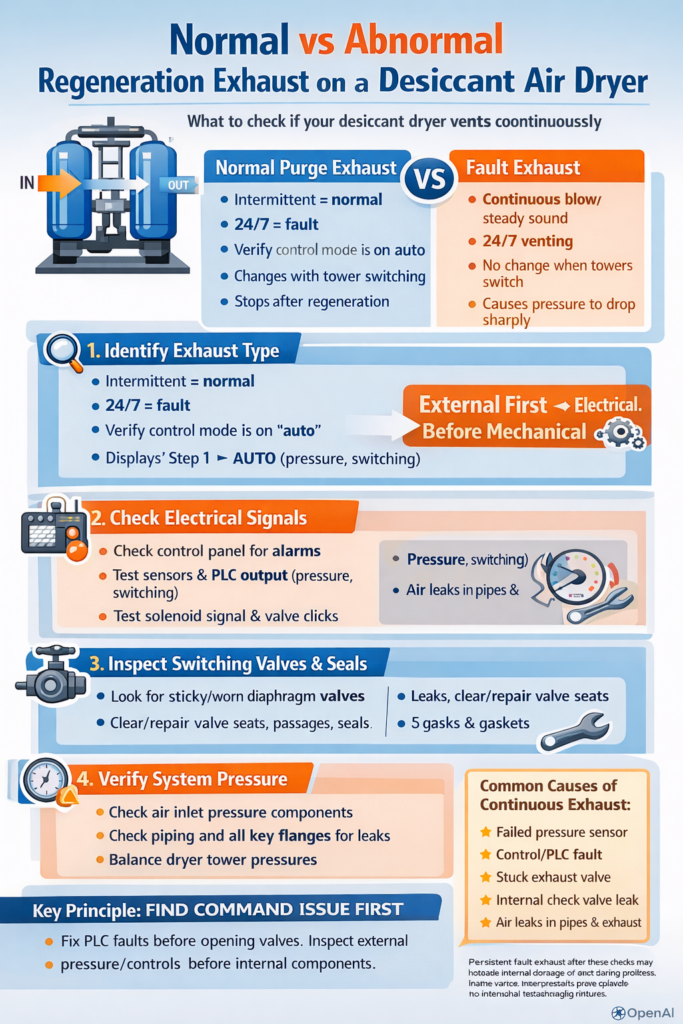

2. Como distinguir uma descarga normal de uma descarga anormal
Não diagnostique a descarga de regeneração apenas pelo som.
Em vez disso, compare simultaneamente quatro condições:
Etapa operacional → comando da válvula → pressão da torre → comportamento da descarga
Uma descarga normal deve corresponder a uma etapa definida de regeneração, despressurização, resfriamento ou alternância.
A probabilidade de uma descarga anormal aumenta quando:
- A descarga continua mesmo quando o controlador indica que a válvula deveria estar fechada
- A torre em regeneração não consegue repressurizar
- A pressão da torre não segue a sequência esperada
- O padrão de descarga não muda após a alternância das torres
- A pressão da planta cai mais do que o esperado
Os projetos de secadores regenerativos da Lingyu utilizam repressurização automática e equalização de pressão antes da alternância para ajudar a estabilizar a pressão dos recipientes e reduzir choques de pressão.
Portanto, o comportamento da pressão das torres é um dos indícios de diagnóstico mais úteis para determinar se a descarga de regeneração é normal.
3. Não diagnostique o secador com base em um tempo de ciclo universal
Diferentes projetos de secadores regenerativos podem utilizar sequências de adsorção e regeneração muito diferentes.
Não existe uma regra universal confiável segundo a qual todos os secadores devam completar o ciclo dentro do mesmo período fixo.
Alguns projetos da Lingyu também oferecem controle de economia de energia baseado no ponto de orvalho, que pode prolongar o ciclo de adsorção de acordo com a demanda operacional real, em vez de alternar sempre segundo um único tempo de ciclo fixo.
Para determinar se a duração da descarga é normal, verifique no modelo específico:
- Sequência de controle
- Status operacional na HMI
- Etapa atual de regeneração
- Pressão das torres
- Manual de operação
A sequência operacional real do secador é mais útil para o diagnóstico do que uma suposição genérica sobre o tempo de ciclo.
4. Comece pelo controlador antes de abrir o secador
Se a descarga de regeneração parecer anormal, determine primeiro qual comando o sistema de controle está enviando.
Esse geralmente é um ponto de partida mais eficaz do que desmontar imediatamente válvulas pneumáticas ou válvulas de descarga.
Verifique na HMI ou no controlador:
- Torre de adsorção ativa
- Torre de regeneração ativa
- Etapa atual de adsorção/regeneração
- Status dos alarmes
- Leituras de pressão das torres
- Status da regeneração
Se o secador possuir modos manual, de comissionamento, de teste ou de regeneração forçada, confirme também se ele foi retornado ao modo automático de operação previsto.
Alguns projetos da Lingyu aquecidos por soprador e por calor de compressão monitoram parâmetros como temperatura da descarga de regeneração, pressão das torres A/B, pressão do soprador e ponto de orvalho sob pressão, quando configurados.
Se a sequência operacional exibida não corresponder ao comportamento real da pressão ou das válvulas, prossiga com a verificação do controle e dos atuadores.
5. Verifique o funcionamento das válvulas solenoides e pneumáticas
Os secadores regenerativos dependem de uma alternância de válvulas corretamente sincronizada.
Os projetos regenerativos sem aquecimento e aquecidos da Lingyu utilizam válvulas pneumáticas e controles automáticos para gerenciar adsorção, regeneração e alternância das torres.
Se uma válvula de descarga permanecer aberta quando deveria fechar, as possíveis causas incluem:
- Comando incorreto do sistema de controle
- Problema na válvula solenoide
- Problema no ar piloto
- Problema no atuador
- Contaminação
- Travamento mecânico
- Desgaste da vedação da válvula
Uma sequência prática de diagnóstico é:
Comando do controlador → resposta da solenoide → fornecimento de ar piloto → movimento do atuador → posição da válvula principal
Primeiro, verifique se o controlador está comandando a abertura ou o fechamento da válvula.
Depois, confirme se a solenoide responde corretamente e se o ar piloto chega ao atuador.
Por fim, verifique se a válvula principal realmente alcança a posição comandada.
Seguir essa sequência ajuda a distinguir um problema de controle de um problema de acionamento, mecânico ou de vedação.
Não substitua a válvula principal de descarga antes de determinar se ela está recebendo o comando correto.
6. Use a pressão das torres para identificar vazamentos nas válvulas
Uma válvula de regeneração ou de alternância com vazamento pode impedir que a torre em regeneração siga a sequência de pressão esperada.
Por exemplo, se uma torre deveria estar sendo repressurizada, mas sua pressão permanecer baixa enquanto a descarga continua, investigue o caminho de descarga e as válvulas associadas.
Se uma torre deveria estar isolada, mas sua pressão mudar inesperadamente, investigue possíveis vazamentos através de:
- Válvulas de alternância
- Válvulas de retenção
- Válvulas de equalização
- Válvulas de descarga
A repressurização automática antes da alternância das torres é utilizada porque a estabilidade da pressão das torres é importante para o processo de comutação.
Em conexões externas de tubulação acessíveis, podem ser utilizados métodos aprovados de detecção de vazamentos, quando apropriado.
Entretanto, um vazamento interno da válvula geralmente não pode ser confirmado simplesmente aplicando solução de detecção de vazamentos na parte externa da válvula.
Ele é melhor identificado pelo comportamento da pressão, pela posição da válvula, por testes adequados de isolamento quando o projeto do sistema permitir e pelo procedimento de manutenção aprovado pelo fabricante.
7. Verifique a pressão de entrada antes de atribuir a falha ao secador
Uma pressão de entrada baixa ou instável pode interferir na alternância, na repressurização, na vazão de regeneração e no desempenho final do secador.
Não aplique uma única pressão mínima genérica a todos os secadores regenerativos.
Em várias linhas de secadores regenerativos da Lingyu, a pressão nominal de entrada é de 0,7 MPa, com faixa operacional de 0,6–1,0 MPa. Outras classes de pressão podem estar disponíveis, dependendo da configuração.
Se a pressão de entrada estiver anormal, verifique:
- Produção do compressor
- Restrições a montante
- Pressão do reservatório
- Pressão diferencial dos filtros
- Demanda simultânea da planta
- Perda de pressão na tubulação
Essas condições externas devem ser verificadas antes de abrir o secador para inspeção mecânica.
8. Utilize o limite correto de pressão diferencial do filtro
Não existe um único limite universal de pressão diferencial para substituição aplicável a todos os filtros de ar comprimido.
Diferentes projetos de filtros e graus de elementos filtrantes podem possuir critérios distintos de queda de pressão permitida.
O pré-filtro deve, portanto, ser avaliado de acordo com seu limite especificado de pressão diferencial e com seu histórico real de operação.
Se a queda de pressão do filtro aumentar anormalmente, investigue:
- Contaminação do elemento
- Drenagem do condensado
- Acúmulo de óleo
- Qualidade do ar comprimido a montante
Um filtro restritivo pode reduzir a pressão disponível para o secador e contribuir para problemas operacionais que inicialmente parecem ser falhas do próprio secador.
Quando apropriado, um filtro de precisão para ar comprimido deve ser avaliado de acordo com sua especificação real e condição operacional.
9. Verifique a vazão de regeneração — mas não presuma que mais seja melhor
Uma vazão incorreta de regeneração pode afetar tanto o desempenho do ponto de orvalho quanto o consumo de energia.
Uma vazão de regeneração muito baixa pode proporcionar capacidade insuficiente de regeneração.
Uma vazão excessiva de purga pode desperdiçar ar comprimido e reduzir a capacidade disponível para a planta.
A demanda correta de regeneração depende fortemente do tipo de secador.
Por exemplo, as configurações de secadores regenerativos da Lingyu incluem:
- Série HH sem aquecimento: aproximadamente 8–14% de consumo médio de ar de purga
- Série HH com purga aquecida: aproximadamente 4–8% de consumo médio de ar de purga
- Projeto aquecido por soprador com baixa purga: aproximadamente 2% de utilização do ar produzido durante o resfriamento
- Projeto aquecido por soprador com purga zero: aproximadamente zero consumo de ar comprimido produzido para regeneração
Essas diferenças são outra razão pela qual a vazão de descarga deve sempre ser avaliada de acordo com o método específico de regeneração.
10. Em secadores aquecidos e aquecidos por soprador, verifique todo o sistema de regeneração
Se o secador utilizar aquecedor ou soprador, o diagnóstico deve incluir os equipamentos responsáveis por criar e controlar as condições de regeneração.
Em um secador aquecido, compare as etapas reais de aquecimento e resfriamento com a sequência de controle esperada.
Em um secador aquecido por soprador, verifique:
- Funcionamento do soprador
- Status do aquecimento
- Temperatura da descarga de regeneração
- Pressão das torres A/B
- Pressão do soprador
- Ponto de orvalho sob pressão, quando equipado
Se a etapa de regeneração não conseguir atingir a condição operacional necessária, o dessecante poderá não se regenerar adequadamente mesmo quando a própria válvula de descarga estiver funcionando corretamente.
Por esse motivo:
Uma descarga contínua não significa automaticamente que a válvula de descarga falhou.
Todo o processo de regeneração deve ser verificado antes de identificar um único componente como a causa.
11. Verifique condensado e contaminação a montante
A entrada de óleo e água líquida em um secador por adsorção pode gerar problemas mais amplos de operação e confiabilidade.
A contaminação pode afetar:
- Válvulas
- Filtros
- Tubulações
- Dessecante
- Desempenho da regeneração
Verifique os separadores a montante, drenos automáticos, pré-filtros e qualquer etapa de pré-tratamento por refrigeração instalada.
Se for encontrado excesso de óleo no sistema de ar comprimido, a fonte da contaminação deve ser corrigida em nível de sistema, em vez de simplesmente limpar repetidamente o secador.
12. Confirme se o problema não é, na verdade, a demanda a jusante
Às vezes, o secador é responsabilizado porque a pressão do sistema está baixa enquanto a descarga de regeneração pode ser ouvida.
No entanto, o secador pode estar regenerando normalmente enquanto o consumo de ar comprimido da planta aumentou.
Verifique:
- Pressão do reservatório
- Carga do compressor
- Vazamentos a jusante
- Equipamentos adicionados recentemente
- Demanda pneumática simultânea
- Perda de pressão no sistema de distribuição
Se a pressão estiver estável antes do secador, mas cair significativamente a jusante, investigue o sistema a jusante antes de tratar a descarga de regeneração como causa principal.
13. E se ocorrer um ponto de orvalho elevado ao mesmo tempo?
Uma descarga anormal e um ponto de orvalho elevado podem ocorrer simultaneamente, mas isso não comprova automaticamente que um tenha causado o outro.
Um ponto de orvalho elevado também pode resultar de:
- Sobrecarga do secador
- Temperatura de entrada elevada
- Carga excessiva de umidade
- Regeneração insuficiente
- Alternância inadequada das válvulas
- Degradação do dessecante
- Contaminação do ar
- Condições operacionais incorretas
A pressão de entrada, a temperatura, o consumo de regeneração e o ponto de orvalho na saída são parâmetros operacionais relacionados e devem ser avaliados em conjunto.
Se o principal problema for o desempenho de remoção de umidade, e não a própria descarga de regeneração, o diagnóstico deve se concentrar no problema de ponto de orvalho elevado do secador por adsorção.
14. Uma sequência prática de diagnóstico
Para uma descarga anormal de regeneração, utilize a seguinte sequência:
Confirmar o tipo de secador e o método de regeneração → verificar a etapa atual de controle → comparar a pressão das torres com os comandos das válvulas → verificar a resposta da solenoide, do ar piloto e do atuador → inspecionar as válvulas de regeneração e alternância → verificar a pressão de entrada e a vazão de regeneração → inspecionar a filtragem e o controle de condensado → verificar os componentes do soprador/aquecedor, quando aplicável → investigar a demanda e os vazamentos a jusante
Essa sequência ajuda a eliminar primeiro causas operacionais e externas mais simples antes de avançar para uma inspeção mecânica interna.
15. Segurança antes da inspeção mecânica
Secadores regenerativos contêm ar pressurizado, válvulas operadas automaticamente e, nos projetos aquecidos, componentes de alta temperatura e equipamentos elétricos.
Antes da manutenção mecânica:
- Isole o equipamento das fontes de pressão e energia
- Despressurize o equipamento utilizando o procedimento aprovado
- Impeça a partida automática
- Siga os requisitos de bloqueio e etiquetagem (lockout/tagout) do local
Não contorne proteções do aquecedor, intertravamentos de válvulas, dispositivos de alívio ou controles automáticos para testar uma falha suspeita.
A desmontagem de válvulas, trabalhos internos nas torres, testes elétricos e alterações nos parâmetros de controle devem ser realizados por pessoal qualificado de acordo com os requisitos de manutenção do secador específico.
Como evitar que a descarga anormal volte a ocorrer
A manutenção preventiva deve se concentrar nas condições reais de operação, e não em intervalos universais de manutenção sem base específica.
Acompanhe ao longo do tempo indicadores importantes de desempenho, incluindo:
- Pressão de entrada
- Sequência de pressão das torres
- Comportamento da regeneração
- Padrão de descarga
- Pressão diferencial dos filtros
- Drenagem de condensado
- Ponto de orvalho na saída
O ar comprimido a montante também deve permanecer limpo e adequadamente tratado.
As válvulas pneumáticas e os atuadores devem ser inspecionados de acordo com seu ciclo real de trabalho, enquanto filtros, drenos, dessecante, aquecedores e sopradores devem receber manutenção conforme os requisitos do modelo específico.
Uma mudança gradual na pressão das torres, no consumo de purga, no comportamento da alternância ou no ponto de orvalho pode fornecer um indício precoce de deterioração antes que ocorra uma falha completa.
Conclusão
A descarga de regeneração de um secador de ar por adsorção não representa automaticamente uma falha.
O diagnóstico correto depende, em primeiro lugar, da tecnologia de regeneração.
Um secador sem aquecimento consome intencionalmente ar seco de purga. Um secador com purga aquecida utiliza uma sequência diferente de aquecimento e resfriamento. Um sistema aquecido por soprador com baixa purga pode utilizar apenas uma pequena quantidade do ar produzido durante o resfriamento, enquanto um projeto aquecido por soprador com purga zero pode não utilizar ar comprimido produzido para regeneração.
Portanto, a pergunta mais útil para o diagnóstico não é simplesmente:
“Está saindo ar pela descarga?”
Em vez disso, pergunte:
“A descarga corresponde à etapa de regeneração comandada e à sequência esperada de pressão das torres?”
Se não corresponder, comece pelo comando de controle, depois verifique a solenoide e o atuador, seguidos pelas válvulas de alternância e descarga, pela pressão de entrada, pela vazão de regeneração, pela qualidade do ar a montante e, por fim, pelo sistema de ar comprimido como um todo.
Seguir essa ordem torna o diagnóstico mais sistemático e ajuda a evitar a substituição de componentes antes que a causa real da descarga anormal tenha sido identificada.
