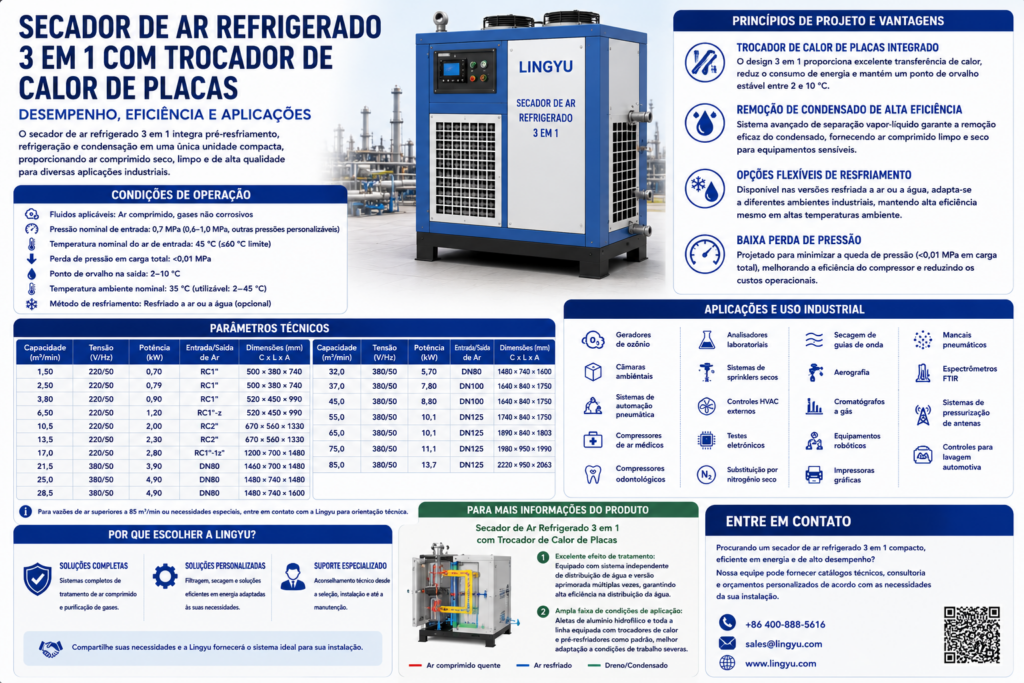

A Série PD de secadores de ar por refrigeração com trocador de calor de placas foi projetada para sistemas de ar comprimido que exigem construção compacta, remoção estável de umidade, baixa queda de pressão e transferência térmica eficiente.
Sua principal característica é um trocador de calor de placas 3 em 1, integrado e fabricado em liga de alumínio, que combina evaporador, trocador de calor ar-ar e separador de água em um único conjunto compacto. Em comparação com uma configuração convencional de casco e tubos, esse projeto integrado reduz o tamanho do equipamento e melhora a eficiência da transferência térmica.
Este artigo se concentra especificamente na estrutura da Série PD, condições de operação, características de economia de energia, configurações com resfriamento a ar e a água e seleção de modelos.
O que é o trocador de calor de placas 3 em 1?
O núcleo da Série PD é seu trocador de calor de placas integrado.
Em vez de dispor o evaporador, o trocador de calor ar-ar e o separador de umidade como conjuntos totalmente separados, o projeto PD integra essas funções em uma estrutura compacta de troca térmica em liga de alumínio.
O ar comprimido de entrada primeiro troca calor com o ar seco e frio que sai da seção de refrigeração. Isso reduz a temperatura do ar de entrada antes que ele chegue ao evaporador.
O ar pré-resfriado entra então na seção de refrigeração, onde o resfriamento adicional faz com que o vapor de água se condense. A estrutura integrada de separação remove o líquido condensado antes que o ar comprimido seco seja reaquecido pelo fluxo de ar de entrada.
A diferença de temperatura entre o ar de entrada e o ar de saída pode ser mantida em aproximadamente 10 °C, ao mesmo tempo em que se mantém desempenho estável do ponto de orvalho sob pressão.
Por que o projeto integrado é importante?
A vantagem da Série PD não está simplesmente no fato de três funções estarem localizadas dentro de um único componente. O projeto integrado afeta a recuperação de calor, a área ocupada pelo equipamento e o desempenho térmico.
Recuperação de calor
O ar comprimido seco e frio que sai do evaporador é utilizado para pré-resfriar o ar de entrada mais quente.
Essa troca térmica interna reduz a carga de refrigeração porque parte da necessidade de resfriamento é atendida antes que o ar de entrada chegue ao evaporador.
Construção compacta
A integração de várias funções de troca térmica reduz o número de conjuntos separados de trocadores de calor e as tubulações associadas.
Isso permite que o secador tenha uma área ocupada mais compacta em comparação com algumas configurações convencionais de casco e tubos.
Redução das perdas térmicas
Um percurso compacto de troca térmica pode reduzir perdas térmicas desnecessárias entre componentes separados e aproveitar melhor a capacidade de refrigeração disponível.
Essas características posicionam a Série PD principalmente como um secador por refrigeração com trocador de calor de placas integrado, e não apenas como outro secador por refrigeração convencional.
Consumo de energia
A eficiência energética é uma das características que diferenciam a Série PD.
O projeto do trocador de calor de placas 3 em 1 pode reduzir o consumo total de energia em aproximadamente 20–30% em comparação com a configuração convencional de referência. Esse benefício vem principalmente da troca térmica interna mais eficiente.
Quando o ar comprimido de entrada é pré-resfriado pelo ar seco de saída, o compressor de refrigeração precisa remover menos calor no evaporador. Ao mesmo tempo, o ar comprimido de saída é reaquecido antes de entrar na tubulação a jusante.
O consumo real de energia ainda depende das condições de operação. Vazão, temperatura de entrada, pressão operacional, temperatura ambiente e método de resfriamento afetam o desempenho real do sistema.
Condições padrão de operação
As condições operacionais padrão da Série PD são:
| Parâmetro | Especificação |
|---|---|
| Meio aplicável | Ar comprimido / ar não corrosivo |
| Pressão nominal de entrada | 0,7 MPa |
| Faixa de pressão operacional | 0,6–1,6 MPa |
| Temperatura nominal de entrada | 42 °C |
| Temperatura máxima de entrada | ≤45 °C |
| Queda de pressão em plena carga | ≤0,015 MPa |
| Ponto de orvalho sob pressão na saída | 2–10 °C |
| Temperatura ambiente nominal | 35 °C |
| Faixa de temperatura ambiente | 2–40 °C |
| Método de resfriamento | Resfriamento a ar / resfriamento a água opcional |
Essas especificações diferem de algumas outras séries de secadores por refrigeração, especialmente dos modelos AH para alta temperatura de entrada e dos modelos DD para baixa queda de pressão. Essa distinção é importante na seleção de equipamentos para diferentes condições de operação.
Desempenho do ponto de orvalho sob pressão
Em condições operacionais padrão, a Série PD foi projetada para fornecer ponto de orvalho sob pressão de 2–10 °C.
Essa faixa é adequada para muitos sistemas industriais de ar comprimido nos quais o objetivo é controlar a condensação a jusante sem exigir os pontos de orvalho significativamente mais baixos associados aos secadores por adsorção.
A Série PD também utiliza uma válvula eletrônica de bypass para dar suporte à estabilidade da operação de refrigeração.
Um ponto de orvalho numericamente menor não deve ser automaticamente considerado melhor. O ponto de orvalho necessário deve ser determinado de acordo com o processo real de produção.
Se um processo exigir ponto de orvalho sob pressão negativo, como −20 °C ou −40 °C, um secador por refrigeração, por si só, geralmente não oferece o mesmo nível de tratamento, sendo necessário avaliar outra configuração de secagem.
Para aplicações com pontos de orvalho mais baixos, consulte a linha de secadores de ar por adsorção.
Queda de pressão
A Série PD especifica uma queda de pressão em plena carga de ≤0,015 MPa.
A queda de pressão é importante porque cada restrição entre o compressor e o ponto de uso consome parte da pressão disponível do sistema. Um secador com resistência excessiva pode contribuir para a necessidade de uma pressão de descarga mais elevada do compressor.
Portanto, a queda de pressão deve ser avaliada juntamente com o restante do sistema de tratamento de ar comprimido, incluindo tubulações, válvulas, reservatórios e filtros.
A Série PD oferece uma perda de pressão relativamente baixa, mas deve ser diferenciada da Série DD, cujo posicionamento principal enfatiza ainda mais a queda de pressão ultrabaixa.
Para mais contexto, consulte o guia sobre queda de pressão em sistemas de ar comprimido.
Refrigerantes e estabilidade da refrigeração
A Série PD utiliza refrigerantes R410A/R407C e suporta pressão máxima de trabalho de até 1,6 MPa.
O projeto também inclui um condensador ampliado destinado a melhorar a estabilidade da refrigeração em condições de temperatura de entrada e ambiente mais elevadas.
A estabilidade do desempenho do condensador é importante porque uma rejeição insuficiente de calor pode elevar as pressões de refrigeração e reduzir a capacidade efetiva de resfriamento.
Portanto, a instalação correta exige ventilação suficiente nas versões refrigeradas a ar ou condições adequadas da água de resfriamento nas versões refrigeradas a água.
Controle inteligente e comunicação RS-485
A Série PD inclui um controlador inteligente para operação automática e exibição de temperatura.
Uma interface de comunicação RS-485 padrão permite integrar as informações de operação do secador a sistemas compatíveis de monitoramento ou controle da planta.
Em estações centralizadas de compressores, isso facilita a integração do secador ao monitoramento mais amplo dos equipamentos e à gestão da manutenção.
Parâmetros técnicos da Série PD com resfriamento a ar
Alguns modelos representativos da Série PD com resfriamento a ar são apresentados abaixo.
| Modelo | Vazão | Alimentação elétrica | Potência total | Conexão | Dimensões |
| LY-PD10A | 1,6 m³/min | 220 V / 50 Hz | 0,70 kW | RC1″ | 500×380×750 mm |
| LY-PD20A | 2,6 m³/min | 220 V / 50 Hz | 0,79 kW | RC1″ | 500×380×750 mm |
| LY-PD30A | 3,8 m³/min | 220 V / 50 Hz | 0,90 kW | RC1″–1½” | 520×450×920 mm |
| LY-PD50A | 6,5 m³/min | 220 V / 50 Hz | 1,20 kW | RC1″–1½” | 520×450×920 mm |
| LY-PD75A | 10,5 m³/min | 220 V / 50 Hz | 2,00 kW | RC2″ | 670×560×1060 mm |
| LY-PD100A | 13,5 m³/min | 220 V / 50 Hz | 2,22 kW | RC2″ | 670×560×1060 mm |
| LY-PD120A | 17 m³/min | 220 V / 50 Hz | 2,80 kW | RC2″–2½” | 1200×700×1480 mm |
| LY-PD150A | 21,5 m³/min | 380 V / 50 Hz | 3,90 kW | DN80 | 1460×700×1480 mm |
| LY-PD200A | 28,5 m³/min | 380 V / 50 Hz | 4,90 kW | DN80 | 1480×740×1600 mm |
| LY-PD300A | 37 m³/min | 380 V / 50 Hz | 7,80 kW | DN100 | 1640×840×1750 mm |
| LY-PD400A | 45 m³/min | 380 V / 50 Hz | 8,80 kW | DN100 | 1640×840×1750 mm |
| LY-PD500A | 55 m³/min | 380 V / 50 Hz | 10,10 kW | DN125 | 1740×840×1750 mm |
| LY-PD600A | 65 m³/min | 380 V / 50 Hz | 10,10 kW | DN125 | 1890×840×1803 mm |
| LY-PD800A | 85 m³/min | 380 V / 50 Hz | 13,70 kW | DN125 | 2220×950×2063 mm |
A faixa com resfriamento a ar apresentada acima chega a 85 m³/min, enquanto os modelos PD com resfriamento a água chegam a 165 m³/min.
Para informações detalhadas sobre o equipamento, os usuários podem consultar a página do secador de ar por refrigeração com trocador de calor de placas 3 em 1.
Configurações PD com resfriamento a ar vs. resfriamento a água
A Série PD suporta configurações com resfriamento a ar e a água.
Os modelos refrigerados a ar rejeitam o calor da refrigeração diretamente para o ar ambiente e podem simplificar a instalação quando não há água de resfriamento disponível na planta.
Os modelos refrigerados a água utilizam um circuito separado de água de resfriamento e podem ser úteis quando a instalação já possui uma infraestrutura confiável de água de resfriamento ou quando não é desejável rejeitar calor para a sala de equipamentos.
A faixa com resfriamento a água chega ao modelo LY-PD1600W, com capacidade de 165 m³/min.
Portanto, a seleção deve considerar não apenas a vazão, mas também as utilidades disponíveis e o ambiente de instalação.
Materiais de troca térmica e considerações de aplicação
A Série PD utiliza construção de troca térmica em liga de alumínio e/ou aço inoxidável, destinada a reduzir ferrugem, detritos e contaminação secundária.
A configuração do produto identifica as aplicações farmacêuticas e alimentícias como áreas adequadas para essa abordagem de materiais. No entanto, os requisitos reais de qualidade do ar comprimido ainda devem ser avaliados no nível do sistema, em vez de tratar apenas o secador como uma solução completa de higiene ou controle de contaminação.
Para um exemplo específico de setor, os usuários podem consultar as soluções de ar comprimido para alimentos e bebidas.
Filtragem e tratamento completo do ar
Um secador por refrigeração remove principalmente a umidade por meio de resfriamento e condensação.
Aerossóis de óleo e partículas sólidas ainda podem exigir filtragem separada, dependendo da qualidade de ar comprimido exigida.
Por esse motivo, um secador Série PD pode ser integrado a filtros de precisão para ar comprimido adequados antes ou depois do secador, conforme o requisito de tratamento.
Isso mantém clara a função de cada componente: o secador com trocador de calor de placas atua sobre a remoção de umidade, enquanto a filtragem trata contaminantes que exigem meios filtrantes específicos.
Como selecionar um secador Série PD
A seleção correta deve considerar mais do que a vazão nominal do compressor. Os principais dados do projeto a confirmar são vazão real, pressão operacional, temperatura máxima de entrada, temperatura ambiente, ponto de orvalho sob pressão exigido, método de resfriamento preferido, espaço disponível para instalação e horas previstas de operação.
A distinção entre temperatura de entrada e vazão é particularmente importante. A Série PD possui temperatura nominal de entrada de 42 °C e máxima de 45 °C. Se a aplicação receber regularmente ar comprimido significativamente mais quente, um secador por refrigeração para alta temperatura de entrada pode ser mais adequado em vez de superdimensionar a Série PD.
Da mesma forma, se a queda de pressão ultrabaixa for o requisito dominante, a Série DD deve ser avaliada separadamente, enquanto aplicações com carga altamente variável e forte prioridade de economia de energia podem justificar a avaliação de uma configuração com frequência variável.
Isso confere a cada família de secadores por refrigeração uma função clara, em vez de tratar todos os modelos como intercambiáveis.
Os usuários que precisem de maior capacidade para temperatura de entrada podem consultar a linha de secadores por refrigeração com resfriamento a ar.
Considerações de manutenção
A manutenção de rotina deve se concentrar em preservar a eficiência da troca térmica, a remoção de condensado e a estabilidade da refrigeração.
A condição do condensador, evaporador, separador, sistema de drenagem, circuito de refrigerante e filtros a montante deve ser inspecionada de acordo com as condições operacionais.
Um condensador bloqueado ou condições inadequadas da água de resfriamento podem reduzir a rejeição de calor, enquanto um dreno de condensado ineficiente pode permitir que a água separada permaneça dentro do sistema.
Portanto, a manutenção deve ser baseada no desempenho real de operação, e não apenas em um intervalo fixo de serviço.
Solicitação de uma configuração da Série PD
Antes de solicitar uma cotação ou proposta técnica, forneça:
- vazão real;
- pressão operacional;
- temperatura de entrada;
- condições ambientais;
- ponto de orvalho sob pressão exigido;
- método de resfriamento preferido;
- requisitos especiais de materiais ou instalação.
Para condições ou capacidades fora do padrão, os usuários podem utilizar a página de contato da Lingyu para suporte de configuração técnica.
Conclusão
O secador de ar por refrigeração Série PD com trocador de calor de placas 3 em 1 combina evaporador, trocador de calor ar-ar e separador de água em um conjunto integrado de troca térmica por placas.
Suas principais características incluem ponto de orvalho sob pressão de 2–10 °C, queda de pressão em plena carga de ≤0,015 MPa, redução de aproximadamente 20–30% no consumo total de energia em comparação com a configuração convencional de referência, pressão nominal de entrada de 0,7 MPa, faixa de pressão operacional de 0,6–1,6 MPa, temperatura nominal de entrada de 42 °C, temperatura máxima de entrada de ≤45 °C, faixa de temperatura ambiente de 2–40 °C, refrigerantes R410A/R407C, configurações refrigeradas a ar ou a água e comunicação RS-485.
Para uma seleção correta, os usuários devem se concentrar na vazão real, temperatura de entrada, pressão do sistema, método de resfriamento, ponto de orvalho exigido e condições de instalação, em vez de escolher o secador apenas pela capacidade nominal.
