A pressão do ar comprimido só é útil se uma quantidade suficiente dela realmente chegar ao ponto de uso.
Um compressor pode fornecer ar na pressão necessária, mas ferramentas pneumáticas, máquinas de produção e equipamentos de processo ainda podem receber pressão insuficiente devido às perdas em tubulações, filtros, secadores, válvulas, conexões e outros componentes.

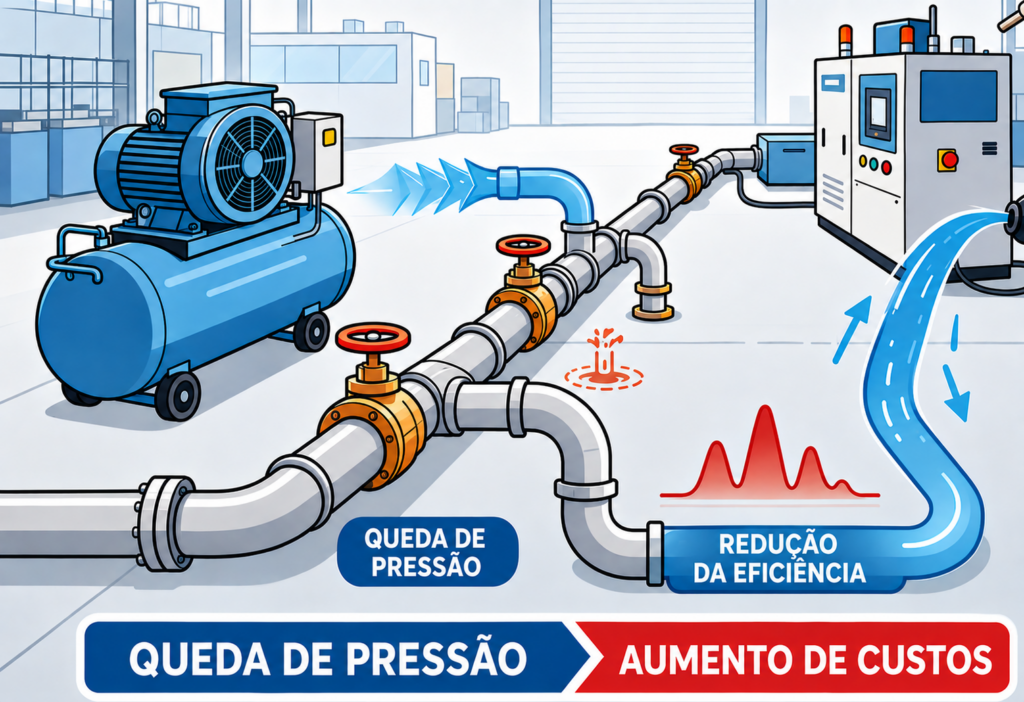

Essa diferença é conhecida como queda de pressão no sistema de ar comprimido.
Alguma perda de pressão é inevitável sempre que o ar circula por um sistema de ar comprimido. Portanto, o objetivo não é eliminar completamente a queda de pressão, mas evitar perdas desnecessárias que aumentam o consumo de energia do compressor e reduzem a estabilidade da produção.
Este artigo explica o que causa a perda de pressão no ar comprimido, como identificar onde ela ocorre e como reduzi-la sem simplesmente aumentar a pressão de descarga do compressor.
1. O que é queda de pressão no ar comprimido?
A queda de pressão é a redução da pressão do ar comprimido à medida que ele percorre o sistema.
Por exemplo, se a sala de compressores fornece ar a 7,5 bar e uma máquina de produção recebe 6,8 bar durante a operação normal, a diferença de pressão entre esses dois pontos de medição é de 0,7 bar.
No entanto, a queda de pressão deve sempre ser definida entre pontos específicos.
Uma forma útil de avaliar o sistema é:
Descarga do compressor → Equipamentos de tratamento → Linha principal → Ramal → Ponto de uso
Isso permite determinar onde a pressão está realmente sendo perdida.
As perdas de pressão podem ocorrer em:
- Tubulações de ar comprimido
- Filtros
- Secadores de ar
- Separadores
- Válvulas e conexões
- Mangueiras e engates rápidos
- Reguladores locais
- Equipamentos de tratamento
- Ramais subdimensionados
A queda de pressão total do sistema é o efeito combinado dessas restrições individuais.
2. Perdas por atrito nas tubulações de ar comprimido
À medida que o ar comprimido percorre uma tubulação, o atrito entre o ar em movimento e a superfície interna do tubo cria resistência.
A perda de pressão geralmente aumenta com:
- Tubulações mais longas
- Menor diâmetro interno
- Maior vazão de ar
- Maior velocidade do ar
- Superfícies internas ásperas
- Corrosão ou depósitos
- Maior número de conexões e mudanças de direção
Tubulações subdimensionadas merecem atenção especial.
Se uma tubulação for pequena demais para a vazão necessária, a velocidade do ar aumenta e as perdas por atrito se tornam maiores.
Isso significa que uma instalação pode ter capacidade suficiente de compressor e, ainda assim, apresentar baixa pressão em equipamentos de produção distantes porque o sistema de distribuição não consegue transportar a vazão necessária de forma eficiente.
As conexões também adicionam resistência
Todo componente que altera a direção do fluxo de ar ou restringe sua passagem pode adicionar uma perda de pressão localizada.
Alguns exemplos são:
- Cotovelos
- Tês
- Válvulas
- Reduções
- Acoplamentos
- Engates rápidos
Uma única conexão pode causar apenas uma pequena perda, mas muitas restrições em série podem produzir uma queda de pressão total significativa.
Portanto, a tubulação de ar comprimido deve ser avaliada como uma rede completa, e não apenas com base no comprimento dos trechos retos.
3. Vazamentos de ar comprimido podem aumentar indiretamente a perda de pressão
Um vazamento de ar comprimido representa principalmente uma perda de vazão, mas também pode contribuir para problemas de pressão.
Os vazamentos aumentam a quantidade de ar comprimido que o sistema precisa produzir e distribuir.
À medida que a vazão total através da tubulação aumenta, a velocidade e as perdas por atrito também podem aumentar.
O resultado pode ser:
Maior demanda do compressor + maior queda de pressão na distribuição
Isso se torna particularmente perceptível em sistemas nos quais a tubulação já está próxima de sua capacidade prática de vazão.
Os locais comuns de vazamento incluem:
- Juntas de tubulação
- Mangueiras
- Acoplamentos
- Engates rápidos
- Válvulas
- Vedações
- Equipamentos pneumáticos
Um programa estruturado de gerenciamento de vazamentos pode, portanto, melhorar tanto a eficiência energética quanto a estabilidade da pressão.
Para uma abordagem específica de diagnóstico, consulte como identificar e reduzir vazamentos ocultos de ar comprimido.
4. Os filtros podem se tornar uma importante fonte de queda de pressão
Os filtros de ar comprimido protegem os equipamentos a jusante removendo partículas, aerossóis de óleo e outros contaminantes.
No entanto, a filtragem também cria resistência ao fluxo de ar.
À medida que um elemento filtrante acumula contaminantes, a pressão diferencial através do elemento pode aumentar.
Isso cria uma importante relação de compromisso na manutenção:
O filtro deve manter a qualidade de ar necessária sem criar resistência desnecessária.
Portanto, os operadores devem monitorar a pressão diferencial dos filtros e inspecionar os elementos de acordo com as condições reais de operação e as recomendações do fabricante.
Evite utilizar um único intervalo de substituição ou limite de pressão diferencial para todos os filtros de ar comprimido.
Diferentes classes de filtragem e configurações de equipamentos possuem diferentes requisitos operacionais.
A linha de filtros de precisão para ar comprimido da Lingyu inclui classes de filtragem AO, AA, AX e ACS para diferentes requisitos de remoção de partículas e óleo.
Para mais informações sobre como selecionar a configuração de filtragem adequada, consulte o guia de seleção e manutenção de filtros de ar comprimido.
5. Os secadores de ar também contribuem para a queda de pressão do sistema
Todo secador de ar comprimido introduz alguma resistência ao fluxo de ar.
A magnitude dessa resistência depende da tecnologia do secador, do percurso interno do fluxo de ar, dos trocadores de calor, das válvulas, do projeto dos vasos, da vazão de ar, do nível de contaminação e das condições de operação.
Um secador corretamente selecionado e mantido deve manter essa resistência dentro da faixa prevista em projeto.
Uma queda de pressão excessiva no secador pode indicar:
- Dimensionamento incorreto do equipamento
- Vazão de ar excessiva
- Contaminação interna
- Filtros obstruídos
- Acúmulo de pó do dessecante
- Restrição em válvulas
- Incrustação nos trocadores de calor
- Outras obstruções ao fluxo de ar
Alguns projetos de secadores regenerativos da Lingyu incorporam monitoramento da pressão diferencial entre a entrada e a saída, permitindo identificar perdas de pressão anormais em relação a um limite predefinido do equipamento.
Especificamente para equipamentos por adsorção, consulte o que fazer quando a queda de pressão do secador por adsorção está muito alta.
6. Demanda excessiva de ar pode parecer um problema de queda de pressão
Nem todo evento de baixa pressão é causado pelo atrito nas tubulações ou por um componente obstruído.
A pressão também pode cair quando a demanda de ar excede a quantidade que o sistema consegue fornecer naquele momento.
Isso pode ocorrer devido a:
- Pico de demanda da produção
- Grandes consumidores intermitentes de ar
- Partida simultânea de várias máquinas
- Capacidade insuficiente do compressor
- Armazenamento insuficiente
- Sequenciamento inadequado dos compressores
- Vazamentos excessivos
- Tubulação de distribuição subdimensionada
Essa distinção é importante.
Se a pressão de toda a instalação cair durante os picos de produção, substituir um filtro ou aumentar o diâmetro de apenas um trecho da tubulação pode não resolver o problema real.
O problema pode estar, na verdade, em um desequilíbrio entre fornecimento, armazenamento, capacidade de distribuição e demanda.
7. Por que aumentar a pressão do compressor geralmente não é a primeira resposta correta
Quando a pressão no ponto de uso cai, uma das respostas mais rápidas é aumentar a pressão de descarga do compressor.
Isso pode restaurar temporariamente a pressão necessária para a produção, mas não elimina a restrição que causou o problema.
Em vez disso, a instalação pode acabar operando todo o sistema de ar comprimido a uma pressão mais alta apenas para compensar perdas evitáveis.
Uma pressão mais alta no sistema pode aumentar:
- Demanda de energia do compressor
- Vazamentos de ar
- Demanda artificial
- Carga mecânica
- Custo operacional total
Uma abordagem de diagnóstico mais adequada é:
Medir a perda de pressão → Localizar a restrição → Eliminar a perda desnecessária
Somente depois de otimizar o sistema deve-se determinar a pressão de descarga necessária do compressor.
8. A queda de pressão pode afetar diretamente a produção
O ar comprimido muitas vezes faz parte do próprio processo de produção.
Se a pressão no ponto de uso cair abaixo do nível necessário, os equipamentos pneumáticos podem deixar de operar conforme previsto.
Os possíveis efeitos incluem:
- Redução da força dos atuadores
- Movimento mais lento dos cilindros
- Menor desempenho das ferramentas pneumáticas
- Ciclos de máquina mais longos
- Fixação instável
- Desempenho irregular de pulverização
- Controle inconsistente do processo
Portanto, a queda de pressão não é apenas uma questão de eficiência energética.
Ela também pode se tornar um problema de estabilidade da produção.
A pressão no ponto de uso é mais importante do que a pressão do compressor
A pressão indicada na descarga do compressor mostra o que o compressor produz.
Ela não mostra o que a máquina realmente recebe.
Para equipamentos de produção, a medição mais relevante é a pressão dinâmica no ponto de uso enquanto o equipamento está em operação.
Um sistema pode parecer adequado quando há pouca ou nenhuma vazão de ar, mas apresentar uma queda de pressão significativa quando a demanda da produção aumenta.
9. Como reduzir a queda de pressão nas tubulações de ar comprimido
Melhorias no sistema de distribuição podem reduzir resistências desnecessárias.
Princípios importantes de projeto incluem:
- Selecionar um diâmetro de tubulação adequado
- Limitar comprimentos desnecessários de tubulação
- Reduzir o excesso de curvas e conexões
- Evitar transições bruscas de diâmetro
- Utilizar componentes adequados de baixa resistência
- Considerar uma configuração de rede em anel quando apropriado
O diâmetro da tubulação geralmente é mais importante do que a pressão do compressor
Quando a tubulação está severamente subdimensionada, aumentar a pressão do compressor costuma ser uma solução alternativa ineficiente.
Uma solução melhor no longo prazo pode ser aumentar a capacidade de distribuição.
O aumento adequado da capacidade da tubulação reduz a velocidade do fluxo de ar e as perdas por atrito em todo o trecho afetado.
Considere um sistema de distribuição em anel
Em instalações maiores, uma configuração de rede em anel pode permitir que o ar chegue ao ponto de demanda por mais de uma direção.
Dependendo da configuração do sistema, isso pode melhorar a estabilidade da pressão e reduzir a velocidade local do fluxo em comparação com o fornecimento de todos os usuários por meio de uma única tubulação longa com extremidade fechada.
No entanto, o projeto real da tubulação deve ser baseado nas vazões e pressões medidas, em vez de aplicar uma única configuração a todos os sistemas.
10. Faça a manutenção dos equipamentos de tratamento de ar com base na pressão diferencial
A manutenção não deve se basear apenas em intervalos fixos de tempo.
Um filtro pode ficar fortemente contaminado antes do esperado em uma instalação e permanecer relativamente limpo por muito mais tempo em outra.
Fatores importantes incluem:
- Condição do compressor
- Contaminação do ambiente
- Arraste de óleo
- Carga de condensado
- Vazão de ar
- Horas de operação
O monitoramento da pressão diferencial através dos filtros e secadores fornece informações úteis sobre a resistência real ao fluxo de ar que está se desenvolvendo dentro dos equipamentos.
A tendência geralmente é mais útil do que uma única leitura isolada.
Um aumento gradual pode indicar contaminação, enquanto uma mudança repentina pode indicar uma obstrução, problema em uma válvula ou condição anormal de operação.
Quando o processo exige diferentes níveis de filtragem, o filtro de precisão para ar comprimido da Lingyu pode ser avaliado de acordo com as especificações necessárias de qualidade do ar e queda de pressão.
11. Equipamentos de secagem com baixa queda de pressão podem reduzir as perdas do sistema
A queda de pressão também deve ser considerada na seleção de novos equipamentos de tratamento de ar.
Dois secadores podem fornecer a qualidade de ar necessária na saída e, ao mesmo tempo, gerar diferentes níveis de resistência ao fluxo.
Para instalações com alta vazão ou muitas horas anuais de operação, mesmo diferenças relativamente pequenas na perda de pressão podem afetar o consumo total de energia do sistema de ar comprimido.
A Lingyu oferece um secador de ar por refrigeração com baixo diferencial de pressão específico para aplicações nas quais a redução da perda de pressão no secador é um importante critério de seleção.
Para mais detalhes sobre essa tecnologia, consulte o guia sobre secadores de ar por refrigeração com baixo diferencial de pressão.
12. Melhore a estabilidade da pressão reduzindo vazamentos e demanda artificial
A otimização da pressão deve considerar tanto o fornecimento quanto a demanda.
Um sistema com vazamentos significativos pode exigir maior capacidade do compressor e maior vazão através da rede de distribuição do que a produção realmente necessita.
Da mesma forma, uma pressão desnecessariamente alta na instalação pode fazer com que alguns consumidores de ar não regulados consumam mais ar.
Isso às vezes é chamado de demanda artificial.
Reduzir vazamentos e evitar pressão desnecessária pode diminuir a demanda total de vazão.
Uma vazão menor pode, por sua vez, ajudar a reduzir as perdas por atrito em outras partes do sistema.
Isso cria um ciclo positivo:
Menor demanda → Menor vazão → Menor perda de pressão → Menor pressão necessária do compressor
13. Utilize armazenamento quando a demanda de ar for altamente intermitente
Algumas máquinas de produção exigem uma grande quantidade de ar apenas por um curto período.
Os exemplos podem incluir determinados atuadores, operações de jateamento ou processos pneumáticos de alta vazão.
Se essas cargas consumirem ar diretamente da linha principal sem capacidade adequada de armazenamento ou distribuição, a pressão local ou de todo o sistema pode cair rapidamente.
Reservatórios de ar adequadamente posicionados podem ajudar a amortecer demandas de curta duração.
No entanto, o armazenamento não compensa uma capacidade de compressor permanentemente insuficiente nem tubulações severamente subdimensionadas.
Ele deve ser considerado como parte do projeto geral do sistema.
14. Meça a queda de pressão em vez de fazer suposições
Um dos métodos de diagnóstico mais eficazes é medir a pressão em vários pontos simultaneamente ou utilizar registros de dados sincronizados.
Os pontos de medição úteis incluem:
Descarga do compressor → Pós-resfriador/separador → Filtros → Secador → Linha principal → Ramal → Ponto de uso
Isso divide o sistema de ar comprimido em seções mensuráveis.
Por exemplo:
- Se a maior parte da perda de pressão ocorrer através de um filtro, investigue o filtro.
- Se a pressão na sala de compressores permanecer estável, mas cair na área de produção, investigue a rede de distribuição.
- Se a pressão cair em todo o sistema durante os picos de demanda, investigue a capacidade do compressor, os vazamentos, o armazenamento e o controle.
- Se a perda de pressão através do secador aumentar ao longo do tempo, inspecione o secador e a filtragem associada.
Essa abordagem evita substituições desnecessárias de equipamentos, pois a localização da restrição é identificada antes do início da ação corretiva.
15. Avalie a queda de pressão sob carga real de operação
A pressão não deve ser medida apenas durante períodos de baixa produção ou sem fluxo.
As perdas de pressão relacionadas ao atrito aumentam à medida que a vazão aumenta.
Portanto, um sistema pode apresentar:
Pequena queda de pressão com baixa demanda
mas:
Grande queda de pressão durante os picos de produção
Para uma análise significativa, registre pelo menos:
- Pressão na sala de compressores
- Pressão na linha principal
- Pressão no ponto de uso
- Vazão de ar
- Carga de produção
- Pressão diferencial relevante do filtro ou secador
Relacionar a tendência de pressão à demanda da instalação facilita a identificação de uma restrição constante ou dependente da vazão.
16. A queda de pressão deve ser gerenciada como uma questão do sistema completo
Otimizar um único componente e ignorar o restante do sistema pode produzir resultados limitados.
Uma estratégia mais eficaz considera todo o percurso do ar:
Geração → Tratamento → Armazenamento → Distribuição → Ponto de uso
As possíveis melhorias podem incluir:
- Dimensionamento correto das tubulações
- Equipamentos de tratamento com menor resistência
- Manutenção dos filtros
- Manutenção dos secadores
- Reparo de vazamentos
- Capacidade adequada dos reservatórios
- Melhor sequenciamento dos compressores
- Separação de diferentes requisitos de pressão
- Monitoramento de pressão e vazão
- Pressão de operação otimizada
O objetivo é fornecer à produção a qualidade, a vazão e a pressão de ar necessárias com o menor consumo prático de energia.
Sequência prática para diagnóstico da queda de pressão
Quando uma instalação apresenta pressão de ar comprimido baixa ou instável, faça o diagnóstico nesta ordem:
Medir → Localizar → Identificar a restrição → Verificar a demanda → Corrigir a causa → Verificar novamente sob carga
Primeiro, meça a pressão na sala de compressores e no ponto de uso.
Em seguida, divida o sistema em seções e identifique onde ocorre a maior perda.
Verifique filtros, secadores, válvulas, tubulações e conexões locais.
Se nenhuma restrição severa for encontrada, compare o fornecimento do compressor com a demanda real e os vazamentos.
Após as ações corretivas, repita as medições durante a produção normal e nos períodos de pico.
Isso evita um erro comum:
Aumentar a pressão do compressor antes de identificar por que a pressão está sendo perdida.
Conclusão: a pressão importante é aquela que chega à produção
A queda de pressão no ar comprimido não é simplesmente um problema de tubulação.
Ela pode ter origem no atrito das tubulações, vazão excessiva, filtros, secadores, conexões, vazamentos, armazenamento inadequado, capacidade insuficiente do sistema ou seleção inadequada de equipamentos.
A resposta correta não é aumentar automaticamente a pressão de descarga do compressor.
Uma abordagem mais eficiente é identificar exatamente onde ocorre a perda de pressão e reduzir resistências desnecessárias em todo o sistema de ar comprimido.
Portanto, a pergunta mais útil não é:
“Quanta pressão o compressor está produzindo?”
E sim:
“Quanta pressão utilizável chega ao ponto de uso nas condições reais de demanda da produção?”
Ao medir a pressão em todo o sistema, realizar a manutenção dos equipamentos de tratamento, reparar vazamentos, melhorar a capacidade das tubulações e selecionar equipamentos com resistência adequada ao fluxo de ar, as instalações industriais podem melhorar a estabilidade da pressão e, ao mesmo tempo, reduzir o consumo desnecessário de energia do compressor.
Para obter suporte específico para o seu sistema, entre em contato com a Lingyu informando a vazão, a pressão na sala de compressores, a pressão no ponto de uso, a configuração do secador e da filtragem e as condições reais de operação.
