Grandes sistemas centralizados de ar comprimido exigem equipamentos de secagem capazes de processar altas vazões, mantendo um ponto de orvalho sob pressão previsível, perda de pressão controlável e operação confiável durante longos ciclos de produção.
O Secador de Ar por Refrigeração de Alta Temperatura de Entrada Resfriado a Água LY-D1200WH da Lingyu possui capacidade nominal de 120 m³/min, correspondente aproximadamente à classe de 4238 CFM. Sua configuração técnica definida inclui potência total de 19,2 kW, vazão de água de resfriamento de 35,5 t/h, conexões de ar comprimido DN150, peso de 1500 kg e dimensões de 2600 × 1540 × 1895 mm.
Este guia concentra-se na capacidade de 120 m³/min do LY-D1200WH, requisito de água de resfriamento de 35,5 t/h, projeto para alta temperatura de entrada, ponto de orvalho sob pressão de 2–10 °C, operação com dois compressores e requisitos de instalação.
Para usuários que desejam comparar outras capacidades e configurações de secadores por refrigeração, a linha de secadores de ar por refrigeração da Lingyu apresenta a família mais ampla de produtos.

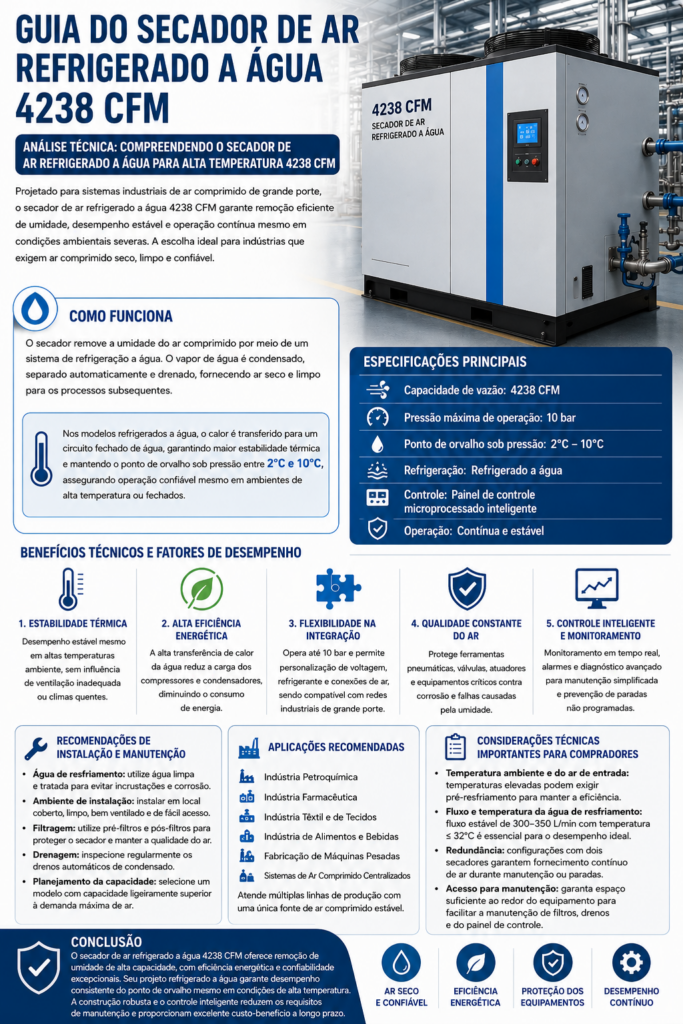

Especificações Técnicas do LY-D1200WH
O LY-D1200WH apresenta os seguintes parâmetros específicos do modelo:
| Parâmetro | LY-D1200WH |
|---|---|
| Capacidade de vazão | 120 m³/min |
| Alimentação elétrica | 380 V / 50 Hz |
| Potência total | 19,2 kW |
| Vazão de água de resfriamento | 35,5 t/h |
| Conexão da água de resfriamento | G2″ / G2½” |
| Entrada/saída de ar comprimido | DN150 |
| Peso | 1500 kg |
| Dimensões | 2600 × 1540 × 1895 mm |
Esses valores específicos do modelo oferecem uma base mais útil para a avaliação do equipamento do que aplicar especificações genéricas de grandes secadores resfriados a água ao LY-D1200WH.
Como Funciona o Secador de Ar por Refrigeração Resfriado a Água
O ar comprimido de alta temperatura contendo umidade e óleo entra primeiro no pré-resfriador resfriado a água e no trocador de calor ar-ar.
Essa etapa inicial de troca térmica reduz a temperatura do ar comprimido antes que ele chegue ao evaporador do sistema de refrigeração.
Em seguida, o ar entra no evaporador, onde é resfriado até atingir um ponto de orvalho sob pressão de 2–10 °C. À medida que a temperatura diminui, o vapor de água se condensa juntamente com parte do óleo e das impurezas.
O líquido resultante é separado pelo sistema de separação gás-líquido e descarregado através de uma válvula de drenagem automática.
Por fim, o ar comprimido seco retorna pelo trocador de calor ar-ar, onde é reaquecido em direção à temperatura ambiente antes de ser fornecido a jusante.
O processo completo combina pré-resfriamento, refrigeração, separação de umidade, drenagem automática de condensado e reaquecimento em uma única sequência de tratamento.
Capacidade para Alta Temperatura de Entrada
A Série WH foi projetada como um Secador de Ar por Refrigeração de Alta Temperatura de Entrada Resfriado a Água.
Suas condições de temperatura de entrada são:
Temperatura nominal de entrada: 50 °C
Temperatura máxima de entrada: ≤80 °C
Isso é particularmente relevante para centrais de compressores nas quais o ar comprimido permanece relativamente quente antes de chegar ao secador.
O pré-resfriador resfriado a água remove parte da carga térmica antes que o ar chegue ao evaporador, ajudando a etapa de refrigeração a operar dentro das condições previstas.
Condições Padrão de Pressão e Ponto de Orvalho
| Parâmetro Operacional | Especificação |
| Pressão nominal de entrada | 0,7 MPa |
| Faixa de pressão de operação | 0,6–1,0 MPa |
| Ponto de orvalho sob pressão | 2–10 °C |
| Queda de pressão | ≤0,025 MPa |
| Temperatura ambiente nominal | 32 °C |
| Faixa de temperatura ambiente de operação | 2–45 °C |
Outras pressões de trabalho estão disponíveis sob solicitação.
Portanto, a faixa padrão de operação deve ser apresentada como 0,6–1,0 MPa, em vez de ser simplificada para “até 10 bar”.
Vazão de Água de Resfriamento: 35,5 t/h
Para o LY-D1200WH, a vazão de água de resfriamento é:
35,5 t/h
O valor anteriormente indicado de 300–350 L/min não é sustentado para este modelo e não deve ser utilizado.
Como a demanda de água de resfriamento é específica de cada modelo, o valor de 35,5 t/h deve ser utilizado ao discutir o LY-D1200WH, em vez de substituí-lo por uma estimativa genérica.
Pressão e Temperatura da Água de Resfriamento
As condições de água de resfriamento da Série WH são:
Pressão da água de resfriamento: 0,2–0,4 MPa
Temperatura da água de resfriamento: ≤32 °C
Faixa de temperatura de operação da água de resfriamento: 2–38 °C
Essas condições são fundamentais para a integração do sistema.
A instalação deve fornecer a vazão necessária de 35,5 t/h com a pressão e a temperatura corretas. Um secador resfriado a água não consegue alcançar o desempenho de refrigeração previsto se o circuito de água de resfriamento estiver subdimensionado ou operar fora da faixa especificada.
Portanto, o planejamento do sistema de água de resfriamento deve ser realizado em conjunto com o dimensionamento do secador, e não somente após a seleção do equipamento.
Por Que o Resfriamento a Água É Útil em 120 m³/min
Em uma vazão de 120 m³/min, a rejeição de calor do condensador torna-se um fator importante para a sala de equipamentos.
Um sistema de refrigeração resfriado a ar rejeita o calor do condensador diretamente para o ar ambiente. Um condensador resfriado a água, por outro lado, transfere esse calor para o circuito de água de resfriamento da instalação, reduzindo a dependência de grandes volumes de ar ambiente para resfriar o condensador.
Entretanto, o secador não é completamente independente das condições ambientais. Sua faixa especificada de temperatura ambiente de operação permanece em 2–45 °C.
Assim, o resfriamento a água reduz a dependência da ventilação ambiente para a rejeição de calor do condensador, enquanto o secador continua operando dentro das condições ambientais especificadas.
Queda de Pressão e Eficiência em Grandes Sistemas
A Série WH especifica uma queda de pressão de:
≤0,025 MPa
Em um sistema de 120 m³/min, a queda de pressão deve ser considerada cuidadosamente porque o secador é apenas um dos componentes do caminho completo de tratamento do ar comprimido.
Perdas adicionais de pressão podem ocorrer em filtros, tubulações, válvulas de isolamento, medidores de vazão, reservatórios e coletores de distribuição.
O objetivo do projeto do sistema é manter uma pressão aceitável nos equipamentos de produção a jusante, evitando ao mesmo tempo uma pressão de descarga do compressor desnecessariamente elevada.
Operação com Dois Compressores
Os modelos da Série WH de 5 a 180 m³/min utilizam uma configuração de dois compressores 1+1.
O segundo compressor de refrigeração entra ou sai automaticamente de operação de acordo com a carga do sistema, permitindo adequação à carga e adaptação da capacidade de refrigeração às variações na demanda de ar comprimido.
Como o LY-D1200WH possui capacidade nominal de 120 m³/min, ele está dentro da faixa especificada de 5–180 m³/min. Portanto, o recurso de dois compressores 1+1 pode ser aplicado diretamente a este modelo.
Essa configuração de compressores sensível à carga oferece uma descrição mais específica do projeto de economia de energia do secador do que uma afirmação genérica sobre a alta eficiência de transferência de calor da água.
Separação de Umidade e Drenagem Automática
A Série WH utiliza um sistema de separação de umidade desenvolvido de forma independente para a remoção do condensado.
Depois que o ar comprimido é resfriado, o condensado deve ser separado de maneira eficiente antes que o ar tratado saia do secador. O processo de refrigeração também incorpora drenagem automática.
Os operadores devem inspecionar regularmente o sistema de drenagem, pois uma drenagem obstruída ou com falha pode permitir o acúmulo de condensado mesmo quando o circuito de refrigeração continua operando normalmente.
Opções de Refrigerante
O refrigerante padrão é:
R22
Os refrigerantes R407C e R410A, considerados opções ambientalmente mais favoráveis, estão disponíveis sob solicitação.
Portanto, a configuração do refrigerante deve permanecer dentro dessas opções declaradas, em vez de ser descrita como uma personalização irrestrita.
Opções de Controle e Comunicação
As unidades da Série WH podem ser configuradas com controle PLC, contatos secos, comunicação Modbus e conectividade IoT de acordo com os requisitos do projeto.
Essas opções permitem integração com sistemas centralizados de controle de centrais de compressores e sistemas de controle em nível de planta.
Elas não devem ser interpretadas como significando que todo LY-D1200WH inclui automaticamente um painel de controle com microprocessador, alarmes em tempo real e diagnósticos automáticos, a menos que essas funções sejam especificadas para o projeto individual.
Requisitos de Instalação
A Série WH foi projetada para instalação interna sobre piso de concreto nivelado, sem necessidade de fundação, mantendo uma distância mínima de 1,5 m ao redor do secador.
Para o LY-D1200WH, as dimensões declaradas são de 2600 × 1540 × 1895 mm e o peso é de 1500 kg.
Essas características físicas devem ser consideradas no planejamento do acesso para manutenção, tubulações, conexões de água de resfriamento, acesso elétrico e posicionamento do equipamento.
Qualidade da Água de Resfriamento e Cuidados com o Trocador de Calor
Os requisitos especificados de água de resfriamento definem vazão, pressão e temperatura, mas não estabelecem uma química universal de tratamento da água nem um intervalo fixo de limpeza.
O objetivo da manutenção é preservar o desempenho da transferência de calor e evitar restrições nas passagens de água.
Portanto, a frequência de inspeção e limpeza deve ser determinada de acordo com a qualidade real da água de resfriamento da instalação e com a experiência operacional.
A Filtragem Deve Corresponder à Qualidade de Ar Necessária
Um secador por refrigeração remove a umidade principalmente por meio de resfriamento e condensação. Outros contaminantes podem exigir filtragem adicional de acordo com o processo a jusante.
Quando necessário, os filtros de precisão para ar comprimido da Lingyu podem ser integrados ao conjunto de purificação.
A configuração dos filtros deve ser selecionada de acordo com a qualidade de ar comprimido necessária, em vez de assumir que uma combinação fixa de pré-filtro e pós-filtro seja obrigatória para todas as instalações.
Posicionamento de Aplicação
O LY-D1200WH é adequado para sistemas industriais centralizados de ar comprimido nos quais são importantes uma grande vazão contínua, fornecimento centralizado de água de resfriamento, alta temperatura do ar de entrada e ponto de orvalho sob pressão estável de 2–10 °C.
Em vez de aplicar uma lista genérica ampla de setores a todas as instalações, o secador deve ser avaliado de acordo com os requisitos reais de vazão, temperatura, água de resfriamento e qualidade do ar da instalação.
O Planejamento da Capacidade Deve Ser Baseado nas Condições Reais
A capacidade do secador não deve ser selecionada simplesmente escolhendo uma classificação nominal “ligeiramente acima da demanda máxima”.
A seleção deve considerar a vazão real, vazão máxima, pressão de entrada, temperatura de entrada, temperatura ambiente, condições da água de resfriamento e ponto de orvalho sob pressão necessário.
O LY-D1200WH possui capacidade nominal de 120 m³/min, mas as condições do projeto ainda devem ser verificadas em relação à base operacional nominal antes da seleção final do equipamento.
Estratégia de Redundância e Reserva
Para instalações em que o fornecimento de ar comprimido seco é crítico para a produção, a redundância pode ser projetada utilizando vários secadores ou capacidade de reserva.
Uma configuração com dois secadores não é uma especificação obrigatória do produto LY-D1200WH. A redundância deve ser tratada como uma decisão de engenharia do sistema.
Dependendo dos requisitos de manutenção e do nível aceitável de risco para a produção, as configurações podem incluir 1 × 100% + 1 unidade de reserva, 2 × 50% ou outra configuração específica do projeto.
O Que Confirmar Antes de Selecionar o 4238 CFM / LY-D1200WH
Antes de selecionar este secador, confirme a vazão real, vazão máxima, pressão de entrada, temperatura máxima de entrada, ponto de orvalho sob pressão necessário, queda de pressão admissível, temperatura da água de resfriamento, pressão da água de resfriamento, disponibilidade de vazão de 35,5 t/h, padrão elétrico, espaço livre para instalação, requisitos de filtragem e requisitos da interface de controle.
Para informações detalhadas sobre o equipamento, os usuários podem consultar a página do secador de ar por refrigeração de alta temperatura resfriado a água de 4238 CFM.
Para requisitos operacionais fora do padrão, os usuários também podem utilizar a página de contato da Lingyu para confirmação técnica.
Conclusão
O secador de ar por refrigeração resfriado a água de 4238 CFM pode ser posicionado especificamente em torno da configuração LY-D1200WH de 120 m³/min, em vez de ser tratado como um secador por refrigeração genérico de alta capacidade.
Seus parâmetros específicos incluem vazão de 120 m³/min, alimentação elétrica de 380 V / 50 Hz, potência total de 19,2 kW, vazão de água de resfriamento de 35,5 t/h, conexão de água de resfriamento G2″ / G2½”, conexões de ar comprimido DN150, peso de 1500 kg e dimensões de 2600 × 1540 × 1895 mm.
A Série WH também especifica pressão nominal de entrada de 0,7 MPa, faixa de pressão de operação de 0,6–1,0 MPa, temperatura nominal de entrada de 50 °C, temperatura máxima de entrada de ≤80 °C, ponto de orvalho sob pressão de 2–10 °C, queda de pressão de ≤0,025 MPa, temperatura da água de resfriamento de ≤32 °C a uma pressão de 0,2–0,4 MPa, faixa de temperatura de operação da água de resfriamento de 2–38 °C e instalação interna com pelo menos 1,5 m de espaço livre para manutenção.
Para essa classe de capacidade, a capacidade do sistema de água de resfriamento, queda de pressão, condições de alta temperatura de entrada, adequação de carga com dois compressores 1+1, acesso para instalação e integração com o sistema de controle da planta devem ser considerados durante a seleção do equipamento.
