O ar comprimido desempenha diversas funções em instalações químicas e petroquímicas, incluindo a operação de válvulas pneumáticas, instrumentação, transporte pneumático, embalagem e equipamentos de produção automatizados. No entanto, quando contém umidade excessiva, pode contribuir para a corrosão, a instabilidade de sistemas pneumáticos e problemas de processo relacionados à umidade.
Um secador de ar para a indústria química deve ser entendido como um secador de ar comprimido selecionado para aplicações de processamento químico. Em vez de representar uma tecnologia de secagem específica, o termo geralmente se refere a sistemas de secagem por refrigeração, adsorção ou sistemas combinados, selecionados de acordo com os requisitos de ponto de orvalho sob pressão, qualidade do ar e condições operacionais da planta.

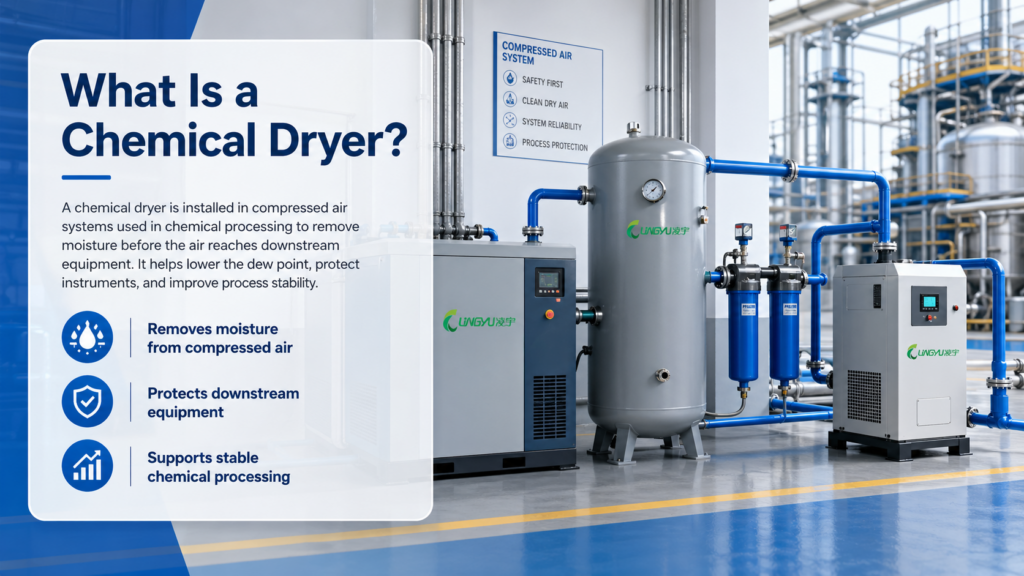

O que é um secador de ar para a indústria química?
Em aplicações de ar comprimido, um secador para a indústria química remove o vapor de água do ar antes que ele chegue aos equipamentos e processos a jusante.
O ar atmosférico contém umidade naturalmente. Após a compressão e o posterior resfriamento, parte dessa umidade pode condensar-se em água líquida. A separação mecânica pode remover a água condensada, mas ainda pode permanecer vapor de água no ar comprimido.
O secador reduz essa umidade residual ao diminuir o ponto de orvalho sob pressão, ajudando a evitar a condensação à medida que o ar comprimido percorre a instalação.
Os sistemas de secagem da Lingyu abordados neste artigo são projetados para ar comprimido e ar não corrosivo. Aplicações que envolvam gases corrosivos ou meios químicos especiais exigem uma avaliação técnica específica para determinar os equipamentos, materiais e condições operacionais adequados.

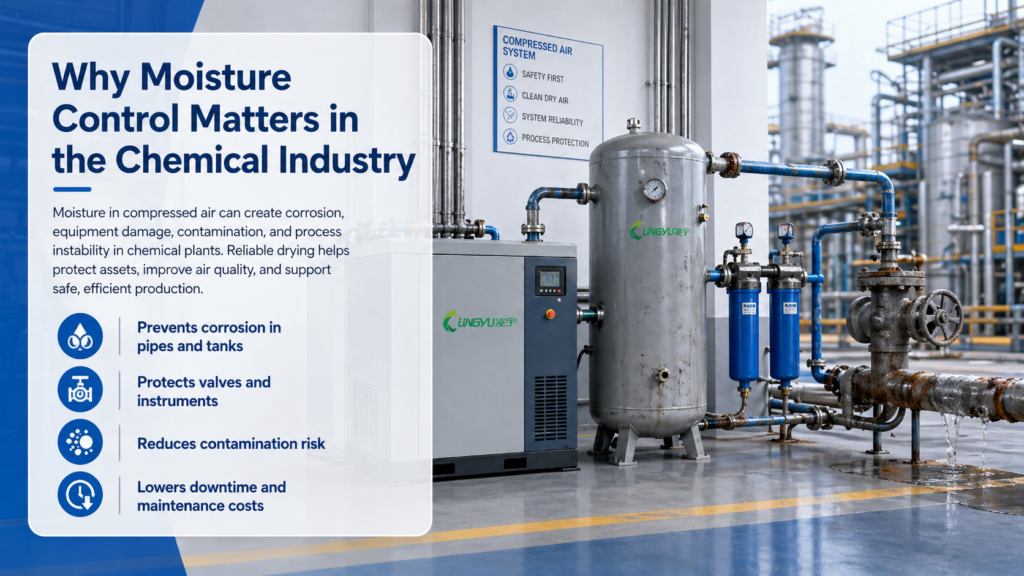

Por que o controle da umidade é importante no processamento químico
O ar comprimido utilizado em instrumentação, válvulas, equipamentos pneumáticos e suporte à produção precisa permanecer suficientemente seco para as condições reais de operação.
O excesso de umidade pode contribuir para a corrosão em tubulações de ar comprimido, interferir no funcionamento de válvulas e atuadores pneumáticos, afetar a confiabilidade dos instrumentos e provocar condensação em partes do sistema expostas a temperaturas mais baixas.
Na fabricação de produtos químicos, o nível de secagem necessário deve, portanto, ser determinado de acordo com o processo específico, em vez de se presumir que todas as aplicações exigem o menor ponto de orvalho possível.
Para considerações específicas do setor sobre tratamento de ar, consulte as soluções da Lingyu para processamento químico.

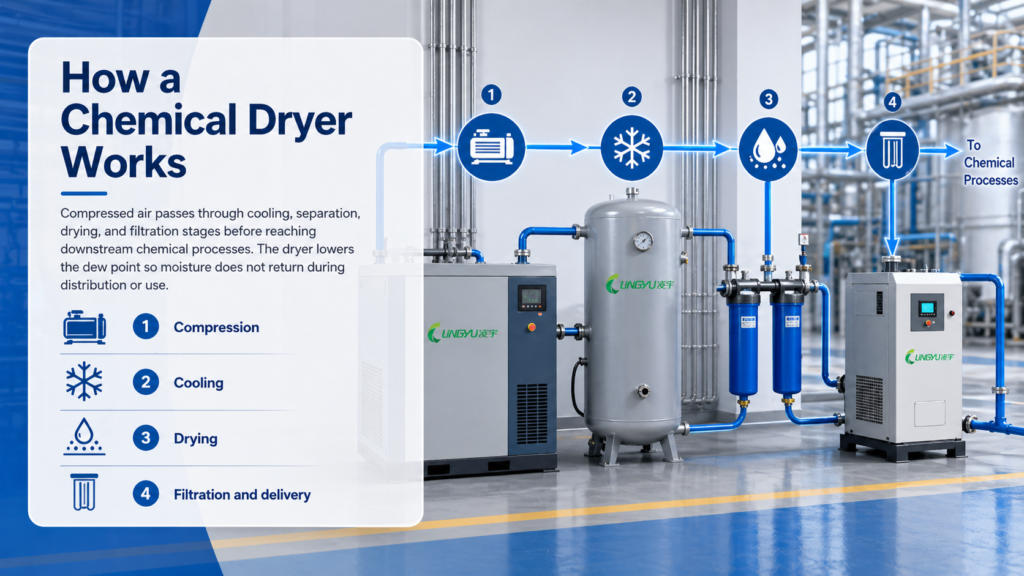

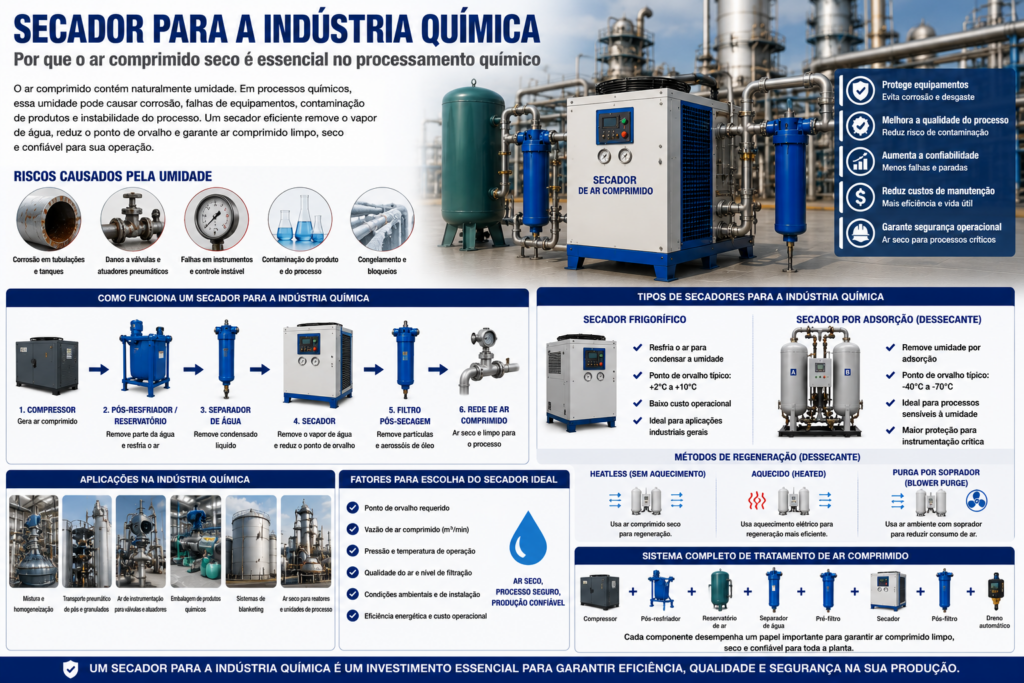

Como funciona um secador de ar para a indústria química
O princípio de secagem depende da tecnologia selecionada.
Em um sistema típico de tratamento de ar comprimido, o ar é resfriado após a compressão para que parte da água líquida condensada possa ser separada. Em seguida, o ar passa pelo secador, onde o vapor de água remanescente é removido até que o ponto de orvalho sob pressão exigido seja alcançado.
Filtros e separadores também podem ser instalados antes ou depois do secador para controlar água líquida, aerossóis de óleo e partículas.
O secador deve ser considerado principalmente um equipamento de controle de umidade, e não uma solução completa para todos os contaminantes presentes no ar comprimido.

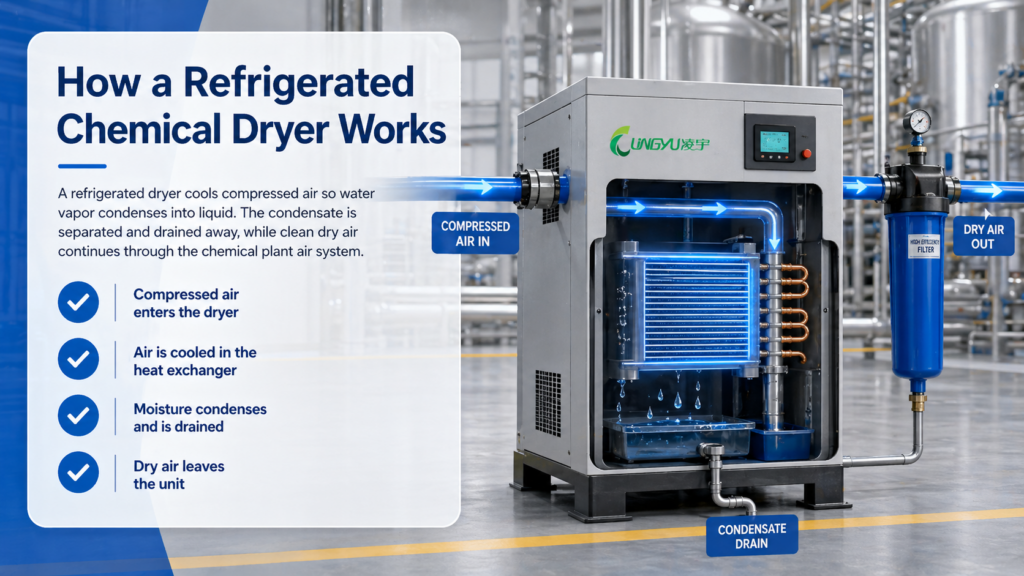

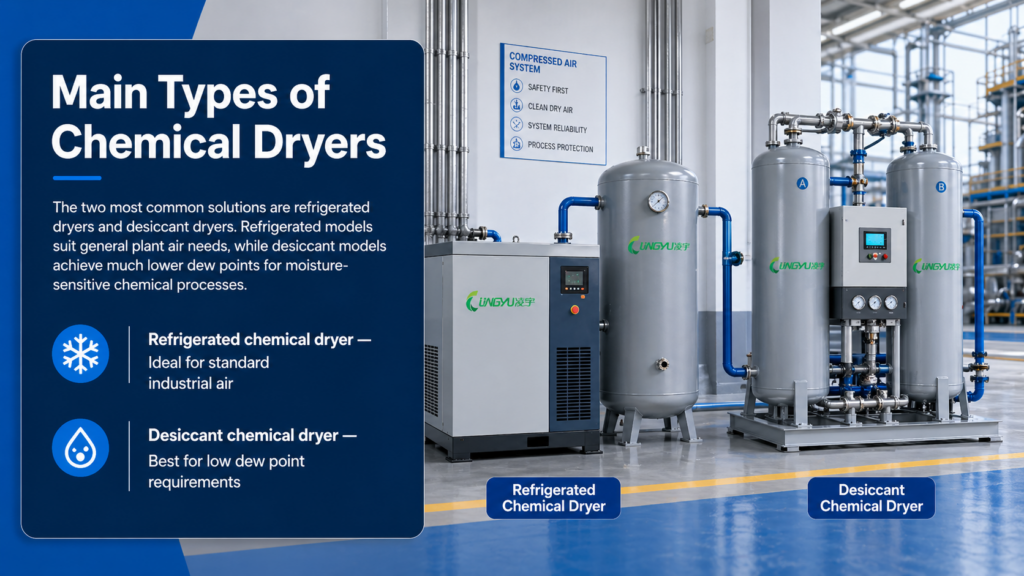

Secadores por refrigeração para ar de uso geral em plantas químicas
Um secador de ar por refrigeração remove a umidade resfriando o ar comprimido até que o vapor de água se condense.
O condensado é separado e drenado e, em seguida, o ar comprimido seco é enviado aos equipamentos e processos a jusante.
Os sistemas de secagem por refrigeração da Lingyu podem fornecer um ponto de orvalho sob pressão de aproximadamente 2–10 °C nas condições operacionais aplicáveis.
Esse nível de secagem pode ser adequado para aplicações gerais de ar de planta quando a temperatura a jusante e os requisitos do processo não exigem um ponto de orvalho sob pressão significativamente mais baixo.
Os secadores por refrigeração são amplamente aplicáveis quando uma secagem moderada é suficiente e o sistema de ar comprimido opera dentro de condições adequadas de temperatura e pressão.

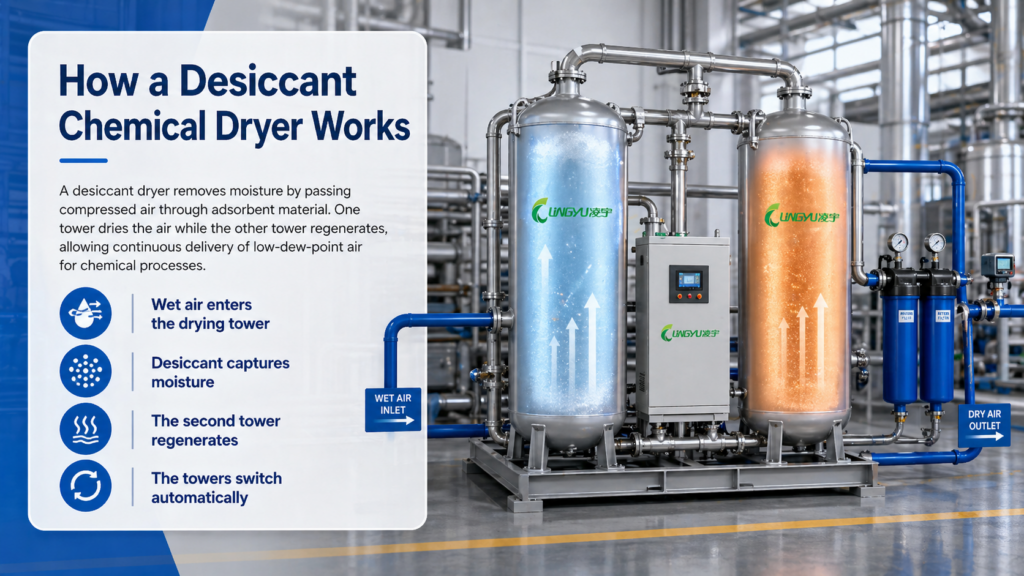

Secadores por adsorção para requisitos de ponto de orvalho mais baixo
Quando a instrumentação de processos químicos ou outras aplicações sensíveis à umidade exigem ar significativamente mais seco, um secador de ar por adsorção pode ser mais adequado.
Os secadores por adsorção utilizam materiais adsorventes para capturar o vapor de água, em vez de removê-lo por condensação através de refrigeração.
A configuração HH com purga aquecida da Lingyu utiliza alumina ativada + peneira molecular de alto desempenho e proporciona um ponto de orvalho sob pressão na saída de ≤−40 °C.
Diferentes configurações de secadores por adsorção podem proporcionar diferentes faixas de ponto de orvalho. A série CH com purga aquecida, por exemplo, opera em uma faixa de ponto de orvalho sob pressão de −50 °C a −20 °C. Portanto, a seleção do secador deve se basear no desempenho da série e da configuração específicas, em vez de aplicar um único valor de ponto de orvalho a todos os secadores por adsorção.
Regeneração sem aquecimento, por purga aquecida e com soprador aquecido
O método de regeneração influencia tanto a operação do secador quanto o consumo de energia.
Regeneração sem aquecimento
Os secadores regenerativos sem aquecimento utilizam parte do ar seco produzido para regenerar o adsorvente.
Durante a regeneração, o ar comprimido seco passa pela torre em regeneração com menor pressão parcial de vapor de água, permitindo que a umidade anteriormente adsorvida seja dessorvida e eliminada do sistema juntamente com o ar de purga.
Essa configuração apresenta um processo de regeneração relativamente simples, mas consome parte do ar comprimido tratado.
Regeneração por purga aquecida
Os sistemas de purga aquecida utilizam uma fonte externa de calor para fornecer a energia térmica necessária à dessorção, enquanto o ar seco produzido atua como gás de transporte durante a regeneração.
A configuração HH com purga aquecida da Lingyu apresenta consumo médio de ar de purga de 4–8% e ponto de orvalho sob pressão na saída de ≤−40 °C.
O aquecimento reduz a quantidade de ar comprimido seco necessária para a regeneração em comparação com uma configuração sem aquecimento.
Regeneração com soprador aquecido
Os sistemas com soprador aquecido utilizam ar ambiente aquecido como parte do processo de regeneração, reduzindo a quantidade de ar comprimido necessária para regenerar o adsorvente.
As configurações de baixo consumo de purga podem utilizar ar ambiente aquecido para a dessorção, mantendo uma quantidade limitada de ar comprimido seco para o resfriamento. Já as configurações de purga zero eliminam o consumo de ar comprimido durante o processo de regeneração.
Na configuração HRB-Z de secador por adsorção com soprador e purga zero, o consumo de ar de regeneração é de aproximadamente 0%. Dependendo da configuração, o ponto de orvalho sob pressão na saída pode ser de −20 °C ou −40 °C.
Para comparar as principais tecnologias de secagem, consulte a comparação entre secadores por refrigeração e secadores por adsorção.

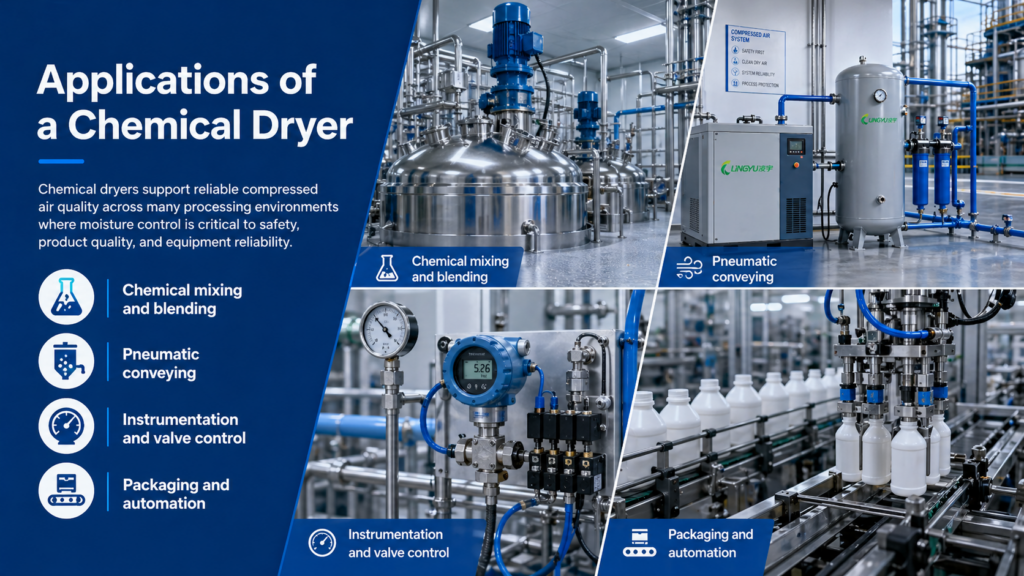

Onde o ar comprimido seco é utilizado em plantas químicas
Em instalações químicas e petroquímicas, o ar comprimido seco pode ser utilizado em:
- Válvulas de controle pneumáticas
- Atuadores
- Instrumentação
- Equipamentos de automação
- Sistemas de embalagem
- Transporte pneumático, quando o uso de ar comprimido for adequado ao processo
O ponto de orvalho e o nível de contaminação exigidos podem variar consideravelmente entre essas aplicações.
O ar de instrumentação exposto a baixas temperaturas, por exemplo, pode exigir um ponto de orvalho sob pressão mais baixo do que o ar de uso geral utilizado em ambientes internos da planta.
Portanto, o secador deve ser selecionado de acordo com os requisitos específicos do sistema de ar comprimido, e não apenas pelo fato de a instalação pertencer à indústria química.
Benefícios da secagem adequada do ar comprimido
O controle correto da umidade pode ajudar a proteger tubulações e equipamentos pneumáticos, manter a estabilidade da instrumentação, reduzir a manutenção relacionada à condensação e favorecer condições de processo mais consistentes.
No entanto, o secador controla principalmente a umidade. Aerossóis de óleo e contaminação por partículas exigem sistemas adequados de filtragem e separação.
Portanto, atingir um nível definido de qualidade do ar comprimido depende do sistema completo de tratamento, e não apenas do secador.
Como escolher o secador de ar adequado para a indústria química
A seleção deve começar pelas condições reais do processo, e não apenas pelo tipo de secador.
Os principais fatores incluem:
- Ponto de orvalho sob pressão necessário
- Vazão real de ar
- Pressão e temperatura de entrada
- Menor temperatura a jusante
- Condições ambientais
- Queda de pressão
- Nível necessário de controle de óleo e partículas
- Consumo de energia de regeneração ou consumo de energia elétrica
- Requisitos de manutenção
- Compatibilidade do meio de ar comprimido e do ambiente de instalação
Um secador por refrigeração pode ser suficiente quando um ponto de orvalho sob pressão de 2–10 °C atende aos requisitos do processo.
Quando são necessários pontos de orvalho sob pressão significativamente mais baixos, deve-se considerar um secador por adsorção.
A menor temperatura à qual o ar comprimido será exposto a jusante também é importante. O ponto de orvalho sob pressão selecionado deve proporcionar proteção adequada contra condensação nas condições reais de operação.
Para uma abordagem de seleção mais abrangente, consulte o guia de seleção de secadores de ar comprimido.
Quando um secador combinado pode ser útil
Alguns sistemas de ar comprimido em instalações químicas e petroquímicas podem se beneficiar da combinação entre secagem por refrigeração e secagem por adsorção.
No processo de secagem combinada da Lingyu, a etapa de refrigeração remove primeiro uma parte significativa da umidade. Em seguida, o ar comprimido parcialmente seco passa por um filtro de remoção de óleo antes de entrar na etapa de adsorção para uma secagem mais profunda.
A redução da carga de umidade antes da adsorção pode diminuir a demanda de regeneração do sistema de adsorção e favorecer uma operação eficiente com baixo ponto de orvalho.
O secador combinado da série DH proporciona um ponto de orvalho sob pressão na saída de ≤−40 °C e pode utilizar regeneração sem aquecimento ou por purga aquecida.
Esse tipo de configuração pode ser considerado quando é necessário um baixo ponto de orvalho sob pressão associado a uma pré-remoção eficiente da umidade.
A filtragem faz parte do sistema de tratamento de ar
Um secador deve operar como parte de uma linha de tratamento de ar comprimido adequadamente projetada.
Aerossóis de óleo, água líquida e partículas podem afetar o desempenho do secador e a qualidade do ar a jusante. Portanto, a filtragem deve ser selecionada de acordo com o tipo de compressor, a tecnologia do secador e os requisitos do processo.
Em um sistema de secagem combinada, um filtro de remoção de óleo pode ser instalado antes da etapa de adsorção para proteger o adsorvente contra a contaminação por óleo.
Após a adsorção, um filtro de partículas de alta eficiência pode remover poeira residual e partículas do adsorvente antes que o ar comprimido tratado chegue aos equipamentos a jusante.
A sequência completa de tratamento deve, portanto, ser projetada de acordo com os níveis exigidos de umidade, óleo e partículas, em vez de depender apenas do secador.

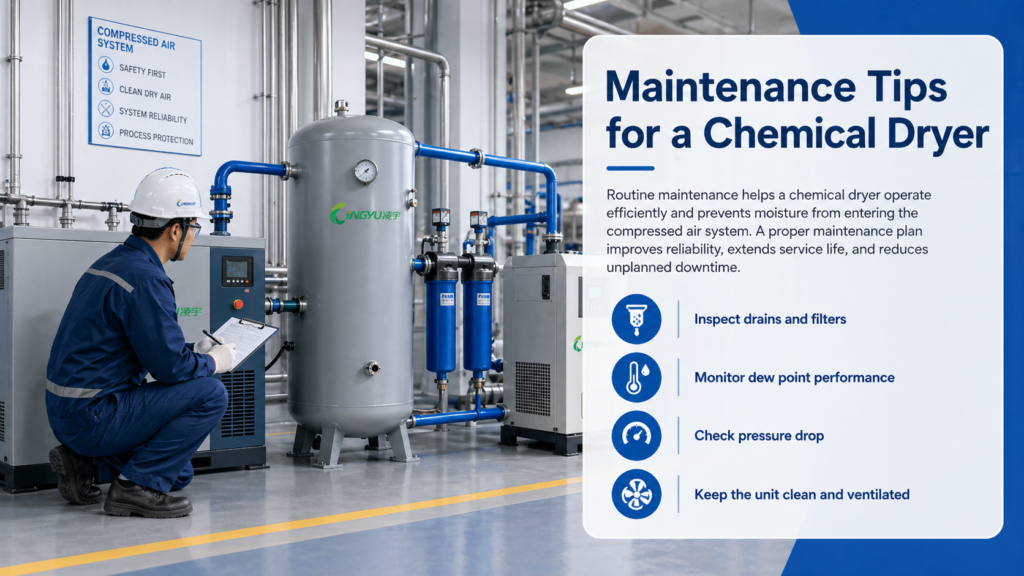

Manutenção para uma operação confiável
Os requisitos de manutenção dependem da tecnologia do secador.
Manutenção de secadores por refrigeração
Os secadores por refrigeração exigem atenção aos seguintes aspectos:
- Drenagem de condensado
- Condição do condensador
- Condição do evaporador
- Componentes do sistema de refrigeração
- Ventiladores e sistemas de resfriamento
- Temperaturas de operação
A remoção eficiente do condensado e a estabilidade da transferência de calor são essenciais para manter o desempenho de secagem necessário.
Manutenção de secadores por adsorção
Os secadores por adsorção exigem atenção adicional aos seguintes aspectos:
- Condição do adsorvente
- Válvulas de comutação
- Sistemas de regeneração
- Operação do ar de purga ou do soprador
- Sequenciamento das torres
- Filtros
- Sistemas de controle
A substituição do adsorvente deve ser determinada com base em contaminação, degradação, perda de desempenho e requisitos de manutenção aplicáveis, e não simplesmente porque o material fica saturado durante um ciclo normal de adsorção.
Conclusão
Um secador de ar para a indústria química não representa uma tecnologia de secagem específica. Na maioria das aplicações de ar comprimido, o termo se refere a um secador por refrigeração, por adsorção ou combinado, selecionado para atender aos requisitos de controle de umidade de uma instalação química ou petroquímica.
A secagem por refrigeração pode proporcionar um ponto de orvalho sob pressão de aproximadamente 2–10 °C para muitas aplicações gerais, enquanto as tecnologias de adsorção estão disponíveis quando são necessários pontos de orvalho sob pressão significativamente mais baixos.
A configuração HH com purga aquecida, por exemplo, pode proporcionar um ponto de orvalho sob pressão na saída de ≤−40 °C, com consumo médio de ar de purga de 4–8%. As configurações com soprador aquecido oferecem outra alternativa quando a redução do consumo de ar comprimido durante a regeneração é uma consideração importante.
Os sistemas de secagem combinada podem reduzir ainda mais a carga de umidade antes da adsorção, ao mesmo tempo que fornecem ar comprimido com baixo ponto de orvalho.
A solução adequada depende do ponto de orvalho sob pressão necessário, da vazão de ar, da temperatura e pressão de entrada, dos requisitos de filtragem, dos custos operacionais, das condições de instalação e da compatibilidade com o meio real de ar comprimido.
Para aplicações de ar comprimido nas indústrias química e petroquímica, os usuários podem consultar as soluções da Lingyu para processamento químico ou entrar em contato com a equipe técnica para discutir as condições operacionais específicas.
