A umidade é um dos problemas mais comuns em sistemas industriais de ar comprimido. À medida que o ar comprimido esfria após a compressão, o vapor de água pode se condensar dentro de tubulações, reservatórios, válvulas, equipamentos pneumáticos e processos a jusante.
Um secador de ar por refrigeração com resfriamento a ar controla essa umidade reduzindo a temperatura do ar comprimido, condensando parte do vapor de água em líquido, separando o condensado e, em seguida, reaquecendo o ar seco antes que ele saia do secador.
Um secador por refrigeração com resfriamento a ar contém dois circuitos de fluxo que interagem entre si: o circuito de ar comprimido, no qual a umidade é removida, e o circuito de refrigeração, no qual o calor é absorvido do ar comprimido e rejeitado para o ar ambiente.
A Série AH da Lingyu representa a família padrão de secadores por refrigeração com resfriamento a ar da empresa.

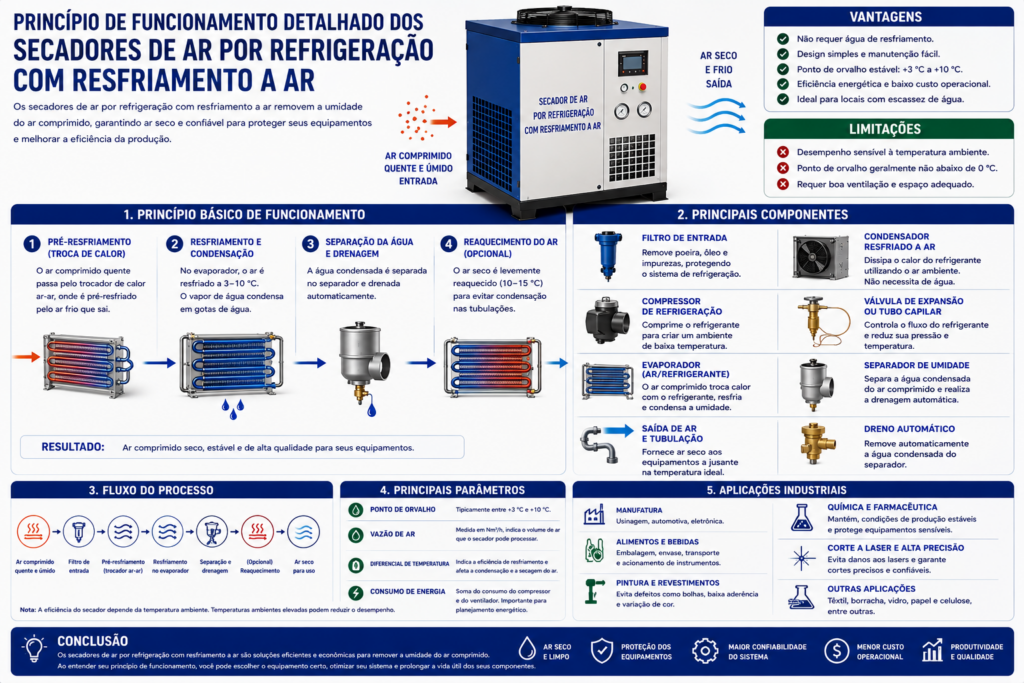

O princípio fundamental: resfriar, condensar, separar e reaquecer
O processo de secagem pode ser resumido da seguinte forma:
Ar comprimido quente e úmido → pré-resfriamento → resfriamento por refrigeração → condensação → separação gás-líquido → drenagem → reaquecimento → ar comprimido seco
A Série AH é especificada para um ponto de orvalho sob pressão (PDP) de 2–10 °C nas condições operacionais indicadas.
Ao contrário de um secador por adsorção, um secador por refrigeração não remove o vapor de água por adsorção. Em vez disso, a refrigeração reduz a temperatura do ar comprimido até que uma parte significativa do vapor de água se condense em água líquida. Esse líquido é então separado fisicamente e descarregado.
Etapa 1: o ar comprimido em alta temperatura entra no secador
O ar comprimido que entra no secador contém vapor de água e também pode transportar óleo e outros contaminantes, dependendo do compressor e do sistema de tratamento instalados a montante.
A Série AH da Lingyu foi projetada com temperatura nominal de entrada de 50 °C e temperatura máxima de entrada de ≤80 °C.
As temperaturas reais de descarga do compressor e de entrada do secador variam de acordo com o tipo de compressor, pós-resfriamento, condições ambientais, tubulação e configuração do sistema.
Portanto, a seleção do secador deve utilizar a temperatura máxima real na entrada do secador, em vez de depender de uma temperatura genérica de descarga do compressor.
Etapa 2: o ar é pré-resfriado
O ar comprimido de entrada passa primeiro pelo pré-resfriador refrigerado a ar e pelo trocador de calor ar-ar.
Nesse ponto, parte do calor sensível é removida antes que o ar chegue ao evaporador de refrigeração. Essa etapa de pré-resfriamento reduz a carga térmica sobre o evaporador e o sistema de refrigeração.
O trocador de calor ar-ar também desempenha outra função importante mais adiante no processo: o ar seco e frio de saída absorve calor do ar comprimido mais quente de entrada.
De forma simplificada:
O ar quente de entrada cede calor → o ar seco e frio de saída absorve esse calor
Essa recuperação interna de calor reduz a quantidade de trabalho de refrigeração necessária.
Etapa 3: o ar comprimido entra no evaporador
Após o pré-resfriamento, o ar comprimido entra no evaporador ar-refrigerante.
Essa é a principal etapa de resfriamento por refrigeração.
O refrigerante frio que circula pelo evaporador absorve calor do ar comprimido. À medida que a temperatura do ar comprimido diminui, sua capacidade de reter vapor de água também diminui e a umidade começa a se condensar.
Para a Série AH, o ponto de orvalho sob pressão especificado é de 2–10 °C.
É importante diferenciar o evaporador do condensador:
- O evaporador resfria o ar comprimido.
- O condensador rejeita o calor do refrigerante para o ar ambiente.
Esses componentes desempenham funções diferentes em lados diferentes do sistema de refrigeração.
Etapa 4: o vapor de água se condensa em líquido
À medida que o ar comprimido é resfriado no evaporador, a umidade atinge condições de saturação e se condensa.
Umidade, óleo e algumas impurezas podem se condensar a partir do fluxo de ar comprimido durante esse processo de resfriamento.
A condensação, por si só, não conclui o processo de secagem. O líquido resultante também precisa ser separado do fluxo de ar antes que o ar comprimido saia do secador.
Etapa 5: o separador gás-líquido remove o condensado
Após o resfriamento, o ar comprimido entra na etapa de separação gás-líquido.
A Série AH da Lingyu utiliza um sistema de separação de água desenvolvido de forma independente, destinado a proporcionar uma separação confiável do condensado.
O separador remove as gotículas de líquido condensado do fluxo de ar comprimido. Uma separação eficiente é importante porque uma separação inadequada pode causar arraste de líquido mesmo quando o circuito de refrigeração está operando normalmente.
Portanto, uma condição estável de umidade na saída depende não apenas da capacidade de refrigeração, mas também da separação eficiente do condensado.
Etapa 6: o dreno automático descarrega o condensado
Depois de separado, o líquido acumulado é descarregado pela válvula de drenagem automática.
Um dreno bloqueado ou com falha pode causar problemas de umidade a jusante, portanto sua inspeção deve fazer parte da manutenção rotineira do secador por refrigeração.
Para considerações mais amplas de manutenção, consulte o guia de manutenção de secadores de ar comprimido por refrigeração.
Etapa 7: o ar seco é reaquecido
Após a separação da umidade, o ar comprimido seco ainda está relativamente frio.
Por isso, ele retorna pelo trocador de calor ar-ar, onde absorve calor do ar comprimido de entrada. Isso reaquece o ar seco em direção à temperatura ambiente antes que ele saia do secador.
O reaquecimento e o pré-resfriamento são, portanto, duas funções do mesmo processo de recuperação de calor.
O ar seco de saída é aquecido, enquanto o ar de entrada é pré-resfriado para reduzir a carga de refrigeração sobre o evaporador.
Fluxo completo do ar comprimido
Na Série AH, o percurso prático do ar comprimido é:
Entrada de ar comprimido → pré-resfriador refrigerado a ar → trocador de calor ar-ar → evaporador ar-refrigerante → condensação → separador gás-líquido → dreno automático → trocador de calor ar-ar para reaquecimento → saída de ar seco
Um filtro de entrada pode fazer parte do sistema mais amplo de purificação de ar comprimido, mas não deve ser automaticamente considerado um componente integrante do secador AH, a menos que esteja incluído na configuração específica do sistema.
Como funciona o circuito de refrigeração?
O percurso do ar comprimido representa apenas metade do sistema.
O secador também contém um circuito fechado de refrigeração cuja função é transferir continuamente calor do ar comprimido para o ambiente ao redor.
O processo principal de refrigeração é:
Compressor de refrigeração → condensador → dispositivo de expansão/controle → evaporador → compressor
Compressor de refrigeração
O compressor de refrigeração aumenta a pressão e a temperatura do refrigerante.
Ele fornece a circulação e a diferença de pressão necessárias para o ciclo de refrigeração.
Condensador refrigerado a ar
É no condensador que o termo “resfriamento a ar” se torna importante.
O ar ambiente remove calor do refrigerante em alta temperatura.
Portanto, o condensador resfria o refrigerante, e não diretamente o fluxo de ar comprimido.
Como o ar ambiente é o meio de rejeição de calor, o desempenho do condensador depende de ventilação adequada e fluxo de ar suficiente ao redor do secador.
Dispositivo de expansão
Após a condensação, o refrigerante passa pela seção de controle ou expansão.
Sua pressão é reduzida antes de chegar ao evaporador, criando as condições de baixa temperatura necessárias para a absorção de calor.
Evaporador
Dentro do evaporador, o refrigerante absorve calor do ar comprimido.
O ar comprimido fica mais frio enquanto o refrigerante absorve energia e continua pelo ciclo de refrigeração. Em seguida, o compressor o faz circular novamente pelo sistema.
Por que ele é chamado de “resfriado a ar”?
O termo pode causar confusão facilmente.
Um secador por refrigeração com resfriamento a ar não significa que o ar ambiente seque diretamente o ar comprimido durante todo o processo.
Na prática, “resfriamento a ar” descreve principalmente o método de rejeição de calor do condensador.
O ar ambiente remove calor do circuito de refrigeração. Em comparação, um secador com resfriamento a água utiliza água de resfriamento para rejeitar o calor do condensador.
Para uma comparação detalhada com essa configuração alternativa, consulte o guia sobre secadores de ar por refrigeração com resfriamento a água.
Ponto de orvalho sob pressão: 2–10 °C
O ponto de orvalho sob pressão é uma das especificações de desempenho mais importantes de um secador de ar por refrigeração.
Na Série AH da Lingyu, o PDP especificado é de 2–10 °C.
O ponto de orvalho sob pressão não deve ser confundido com a temperatura real do ar na saída do secador.
O PDP descreve a condição de umidade do ar comprimido. Ele não deve ser tratado simplesmente como a temperatura física do ar que sai do secador.
Por que os secadores por refrigeração normalmente não trabalham com PDP abaixo de zero?
A secagem por refrigeração baseia-se em resfriamento e condensação.
Tentar levar a etapa de refrigeração significativamente abaixo do ponto de congelamento cria desafios técnicos diferentes porque a água condensada pode congelar.
Para processos industriais que exigem pontos de orvalho sob pressão como −20 °C ou −40 °C, a tecnologia de secagem por adsorção normalmente é mais adequada.
Portanto, um PDP de 2–10 °C não deve ser visto como uma deficiência da secagem por refrigeração. Ele define a faixa operacional para a qual essa tecnologia foi projetada.
Os usuários que estiverem decidindo entre essas tecnologias podem consultar a comparação entre secador de ar por refrigeração e secador de ar por adsorção.
Parâmetros operacionais da Série AH
As condições técnicas da Série AH fornecem os seguintes valores de referência:
| Parâmetro | Série AH |
|---|---|
| Pressão nominal de entrada | 0,7 MPa |
| Faixa de operação | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 50 °C |
| Temperatura máxima de entrada | ≤80 °C |
| Ponto de orvalho sob pressão | 2–10 °C |
| Temperatura ambiente nominal | 32 °C |
| Faixa de temperatura ambiente | 2–45 °C |
| Queda de pressão | ≤0,025 MPa |
| Método de resfriamento | Resfriamento a ar |
| Refrigerante padrão | R22 |
| Refrigerantes opcionais | R407C / R410A mediante solicitação |
A abordagem correta é selecionar o secador de acordo com sua faixa operacional real, em vez de descrever o equipamento apenas em categorias amplas de pressão ou aplicação.
Refrigerantes utilizados na Série AH
A Série AH especifica R22 como refrigerante padrão, enquanto R407C e R410A estão disponíveis mediante solicitação.
Como as normas relacionadas a refrigerantes variam entre os mercados, o refrigerante final também deve ser confirmado de acordo com os requisitos regulatórios do país de destino e a configuração real do produto.
A queda de pressão faz parte da eficiência do secador
Remover a umidade não é o único objetivo de desempenho.
O ar comprimido também precisa atravessar o secador sem perda excessiva de pressão.
A Lingyu especifica uma queda de pressão de ≤0,025 MPa para a Série AH nas condições operacionais indicadas.
Uma queda de pressão maior pode exigir uma pressão de descarga mais alta do compressor para manter a pressão desejada a jusante. Portanto, o desempenho energético do secador deve considerar a perda de pressão do sistema, além da potência do compressor de refrigeração.
Como a variação de carga é gerenciada?
A Série AH da Lingyu inclui um recurso de resposta à carga em determinadas capacidades.
Nos modelos de 5 a 180 m³/min, é utilizada uma configuração de dois compressores de refrigeração 1+1. O segundo compressor é ligado ou desligado automaticamente de acordo com a carga do sistema.
Isso permite que o sistema de refrigeração responda às mudanças na demanda de ar comprimido, em vez de operar com a mesma configuração de compressores em todas as condições de carga.
Por que a temperatura ambiente é importante?
Um condensador refrigerado a ar rejeita o calor do sistema de refrigeração para o ar ao redor.
Se a temperatura ambiente ficar excessivamente alta ou se o fluxo de ar ao redor do condensador for restringido, a rejeição de calor se torna mais difícil.
Na Série AH, a temperatura ambiente nominal é de 32 °C, enquanto a faixa de operação ambiente é de 2–45 °C.
O secador deve ser instalado e dimensionado de forma que as condições ambientais reais permaneçam dentro da faixa operacional especificada.
Ventilação e espaço para instalação
Como o condensador depende do fluxo de ar ambiente, o espaço de instalação é importante.
A Série AH foi projetada para instalação interna sobre piso de concreto nivelado e possui recomendação de distância mínima de 1,5 m ao redor da unidade.
Uma folga adequada favorece o fluxo de ar do condensador, a rejeição de calor, inspeção, limpeza e acesso para manutenção.
Portanto, um secador com resfriamento a ar não deve ser instalado em um espaço pequeno e fechado sem que a ventilação seja considerada.
Um filtro de entrada faz parte do secador?
A filtragem é importante em um sistema completo de purificação de ar comprimido, especialmente quando é necessário controlar óleo e partículas.
No entanto, um filtro de entrada deve ser diferenciado dos principais componentes do fluxo de ar do secador AH, a menos que esteja incluído na configuração específica do sistema.
Essa distinção separa o próprio secador dos equipamentos de tratamento de ar comprimido a montante e a jusante e evita sugerir que a secagem por refrigeração fornece todas as funções necessárias de filtragem.
Por que o ar seco é reaquecido?
A configuração de fluxo de ar da Série AH reaquece o ar comprimido seco por meio do trocador de calor ar-ar em direção à temperatura ambiente.
Essa recuperação de calor reduz o fornecimento desnecessário de ar frio a jusante, ajuda a manter condições mais estáveis de distribuição e simultaneamente pré-resfria o ar comprimido de entrada.
Não é necessário utilizar uma temperatura fixa de saída de 10–15 °C para explicar esse processo.
A função principal é a recuperação de calor entre o ar seco e frio de saída e o ar comprimido mais quente de entrada.
Como dimensionar um secador por refrigeração com resfriamento a ar
A vazão nominal, por si só, não é suficiente para uma seleção correta.
O dimensionamento deve considerar vazão máxima real, pressão de entrada, temperatura de entrada, temperatura ambiente, ponto de orvalho sob pressão exigido, queda de pressão, variação de carga e condições de ventilação.
Temperatura de entrada elevada, temperatura ambiente elevada ou menor pressão de operação podem aumentar a carga efetiva sobre um secador por refrigeração.
Para uma metodologia mais detalhada, consulte o guia de dimensionamento de secadores de ar por refrigeração.
Para compradores que já estejam avaliando uma capacidade específica, o secador de ar por refrigeração com resfriamento a ar de 100 CFM fornece uma referência em nível de produto.
Pontos típicos de manutenção
Embora os secadores por refrigeração não utilizem regeneração de dessecante, eles ainda exigem inspeção regular.
Os pontos importantes de manutenção incluem condensador refrigerado a ar, pré-resfriador, trocador de calor, evaporador, separador gás-líquido, dreno automático, compressor de refrigeração, circuito de refrigerante e controles.
Para uma unidade refrigerada a ar em particular, a limpeza do condensador e o fluxo de ar desobstruído são importantes porque o circuito de refrigeração precisa rejeitar continuamente calor para o ambiente.
Um aumento do ponto de orvalho não deve ser automaticamente interpretado como falta de refrigerante. As possíveis causas incluem vazão excessiva, alta temperatura de entrada, alta temperatura ambiente, fluxo de ar bloqueado no condensador, drenagem inadequada do condensado, problemas no separador ou falhas no sistema de refrigeração.
Resumo completo do princípio de funcionamento
O processo da Série AH pode ser entendido por meio de dois circuitos coordenados.
Circuito de ar comprimido
Ar comprimido quente e úmido → pré-resfriamento → troca de calor ar-ar → resfriamento no evaporador → condensação da água → separação gás-líquido → drenagem automática → reaquecimento → ar comprimido seco
Circuito de refrigeração
Compressor de refrigeração → condensador refrigerado a ar → estágio de controle/expansão do refrigerante → evaporador → compressor de refrigeração
Os dois circuitos se encontram termicamente no evaporador.
O refrigerante absorve calor enquanto o ar comprimido perde calor. O vapor de água se condensa, o separador remove o líquido resultante e o trocador de calor ar-ar então reaquece o ar comprimido seco enquanto simultaneamente pré-resfria o próximo fluxo de ar de entrada.
Esse é o mecanismo fundamental de funcionamento de um secador de ar por refrigeração com resfriamento a ar.
Conclusão
Um secador de ar por refrigeração com resfriamento a ar remove a umidade por meio de refrigeração, condensação, separação mecânica e drenagem.
Na Série AH da Lingyu, o ar comprimido em alta temperatura passa primeiro pela seção de pré-resfriamento e troca de calor ar-ar. Em seguida, entra no evaporador ar-refrigerante, onde é resfriado até as condições necessárias para um ponto de orvalho sob pressão de 2–10 °C. A umidade condensada é separada e drenada automaticamente, após o que o ar comprimido seco é reaquecido em direção à temperatura ambiente antes de sair do secador.
O circuito de refrigeração opera separadamente: o evaporador absorve calor do ar comprimido, enquanto o condensador refrigerado a ar rejeita esse calor para o ambiente.
As principais condições de referência da Série AH incluem pressão nominal de entrada de 0,7 MPa, pressão operacional de 0,6–1,0 MPa, temperatura nominal de entrada de 50 °C, temperatura máxima de entrada de ≤80 °C, PDP de 2–10 °C, queda de pressão de ≤0,025 MPa, temperatura ambiente nominal de 32 °C, faixa de temperatura ambiente de 2–45 °C, R22 como refrigerante padrão, R407C/R410A como refrigerantes opcionais, 5–180 m³/min para a configuração indicada com dois compressores 1+1 e distância mínima recomendada de instalação de 1,5 m.
Compreender a relação entre os circuitos de ar comprimido e de refrigeração — e as funções do pré-resfriador, trocador de calor, evaporador, separador, dreno, compressor de refrigeração e condensador — é fundamental para selecionar, operar e diagnosticar corretamente um secador de ar por refrigeração com resfriamento a ar.
