Suporta personalização com capacidade de processamento de até 15.900 CFM (pés cúbicos por minuto).
Capacidade – Dimensionado com precisão para 100 CFM, garantindo remoção eficiente da umidade e qualidade consistente do ar comprimido.
Design Resfriado a Ar – Dispensa a necessidade de infraestrutura de resfriamento a água, permitindo uma instalação simples no conceito Plug-and-Play.
Eficiência Energética – Incorpora compressor de refrigeração de alta eficiência e trocador de calor otimizado, ajudando a reduzir o consumo de energia.
Compacto e Durável – Estrutura que economiza espaço, combinada com gabinete de aço robusto para maior durabilidade e operação de longo prazo.
Baixo Ponto de Orvalho – Mantém um ponto de orvalho sob pressão estável entre 2–10°C (35,6–50°F), atendendo às necessidades de ar comprimido seco em diversas aplicações industriais.
Válvula de Drenagem Automática – Evita o acúmulo de líquidos no sistema e ajuda a reduzir o tempo necessário para manutenção.
Controles Simples – Interface intuitiva, equipada com indicadores de operação e alarmes de segurança para facilitar o monitoramento do sistema.
O ar comprimido em alta temperatura, contendo umidade e óleo, entra primeiro no pré-resfriador a ar e no trocador de calor ar-ar, onde é pré-resfriado para reduzir sua temperatura. Em seguida, passa pelo evaporador ar-refrigerante, no qual o ar comprimido é resfriado até atingir um ponto de orvalho de 2–10°C.
Durante o processo de resfriamento, a umidade, o óleo e parte das impurezas se condensam e são separados do ar comprimido pelo separador gás-líquido. O condensado é então eliminado por meio de uma válvula de drenagem automática.
Por fim, o ar comprimido seco passa pelo trocador de calor ar-ar, onde é reaquecido até uma temperatura próxima à temperatura ambiente, fornecendo ar comprimido limpo e seco para equipamentos e processos a jusante.
| Parâmetro | Especificação |
|---|---|

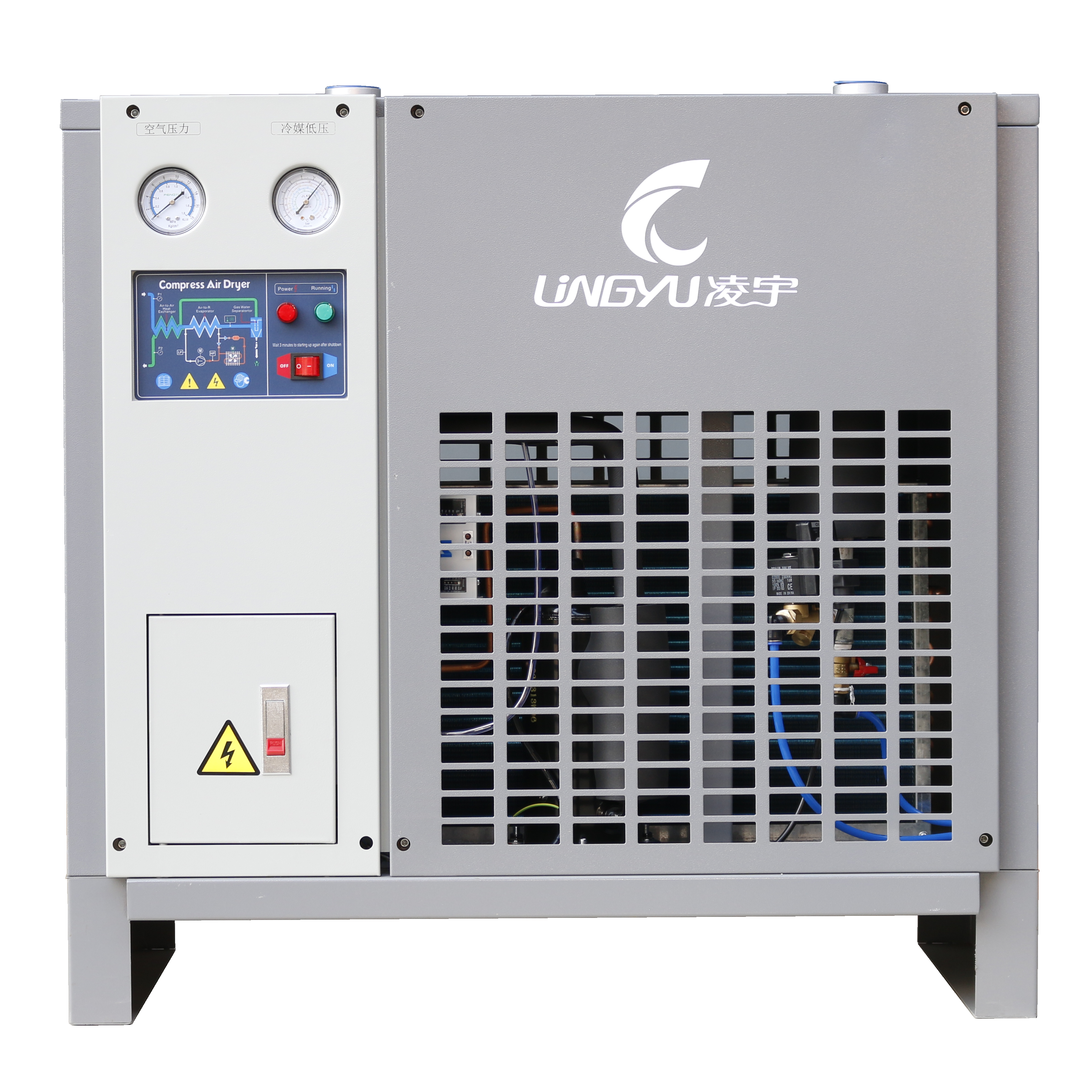

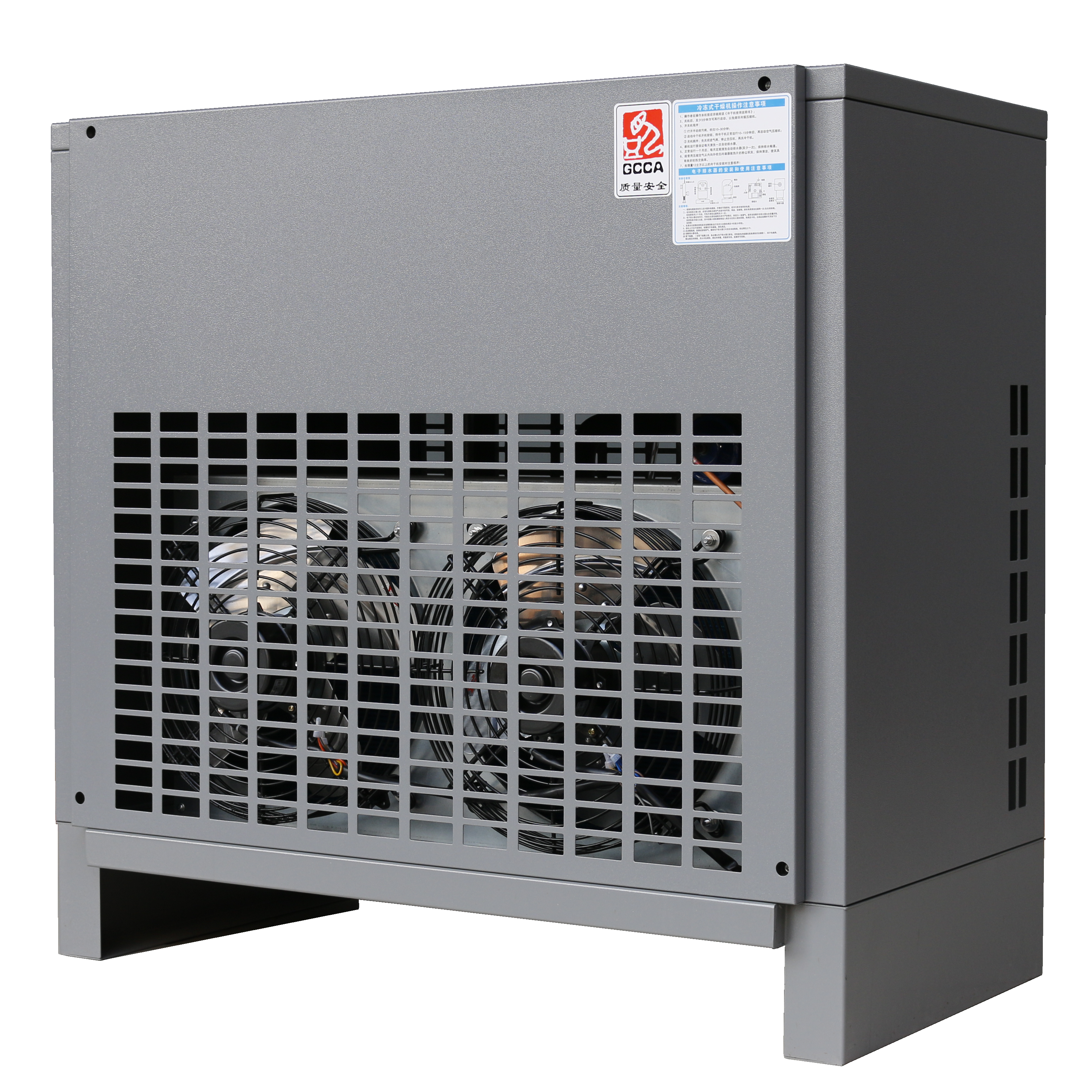

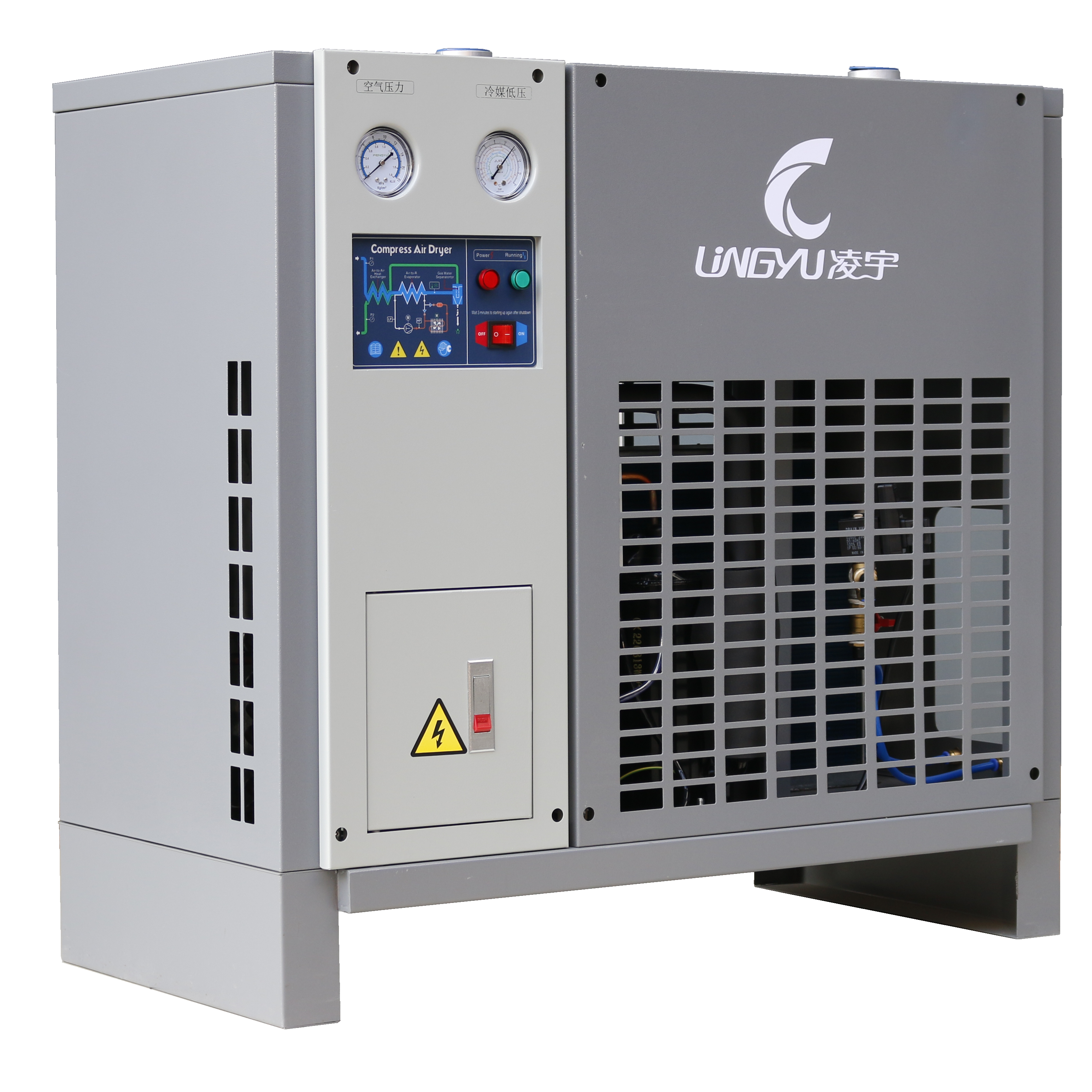

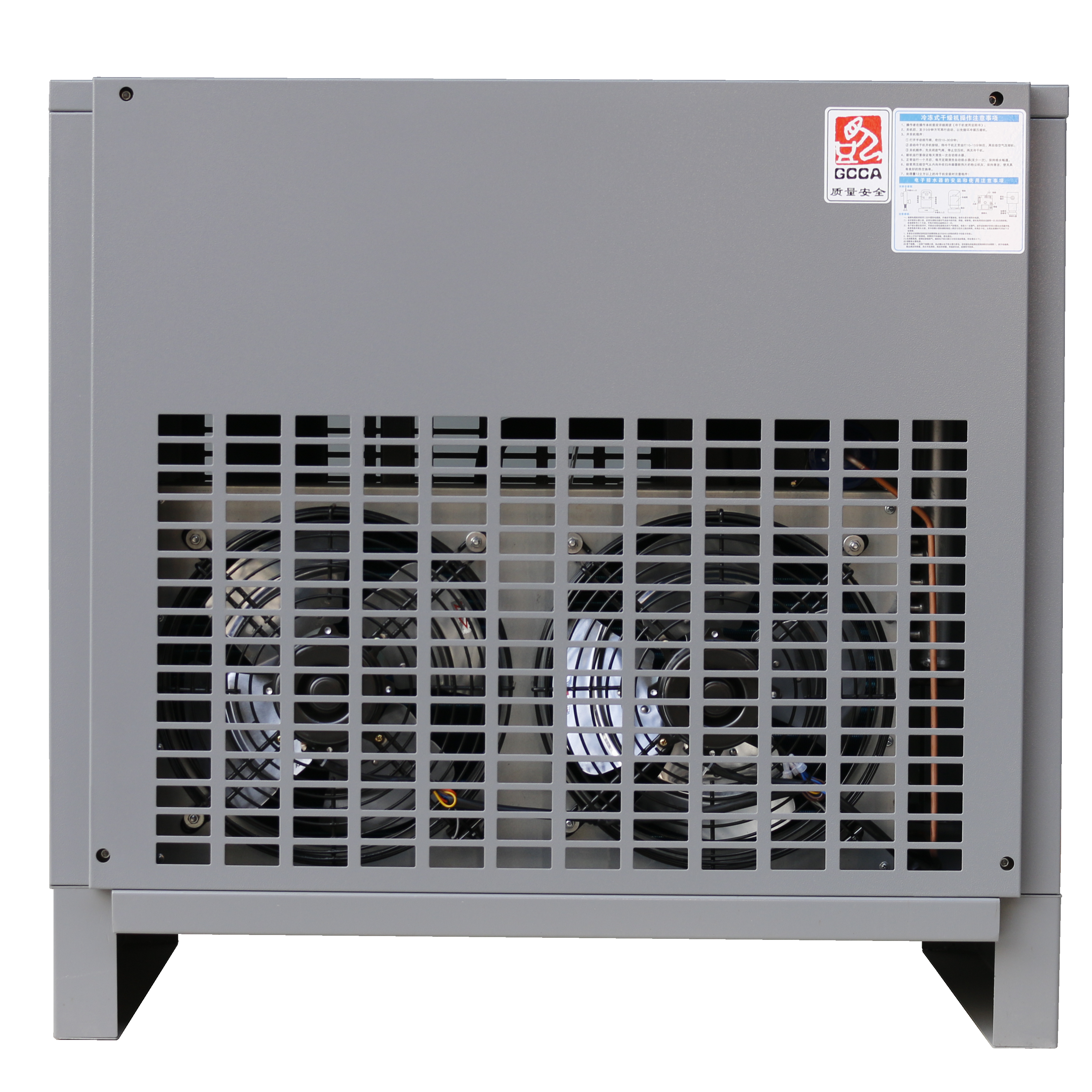

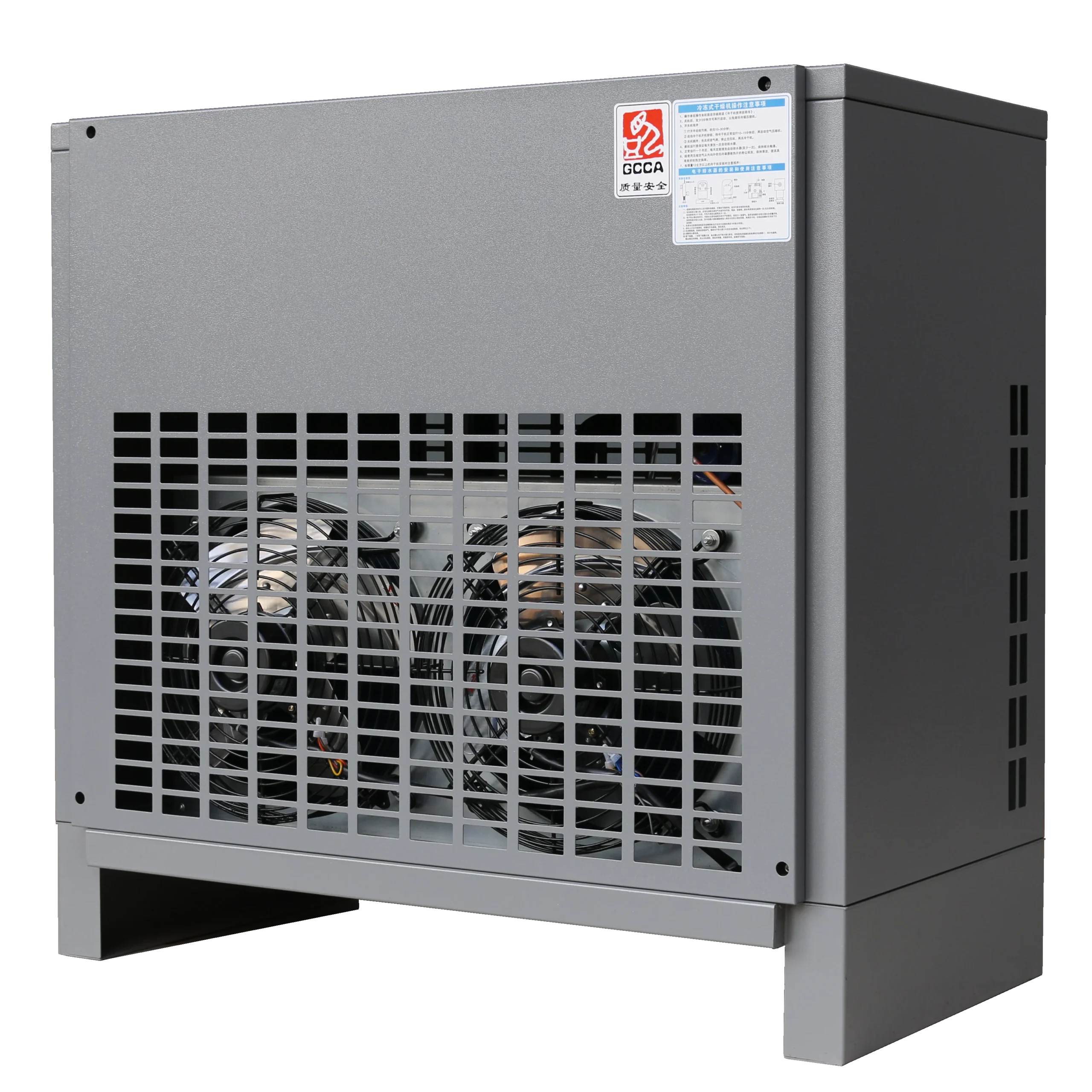

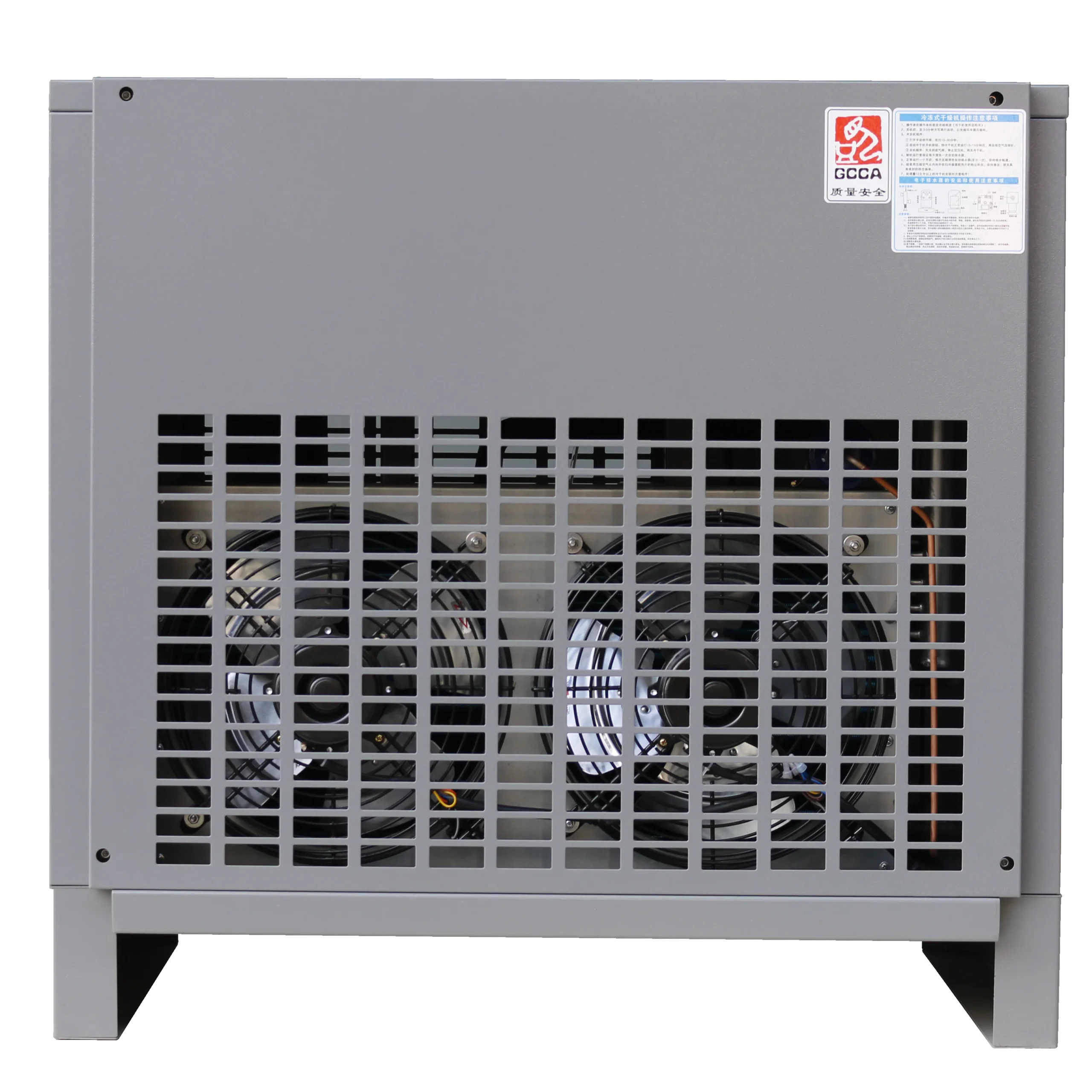

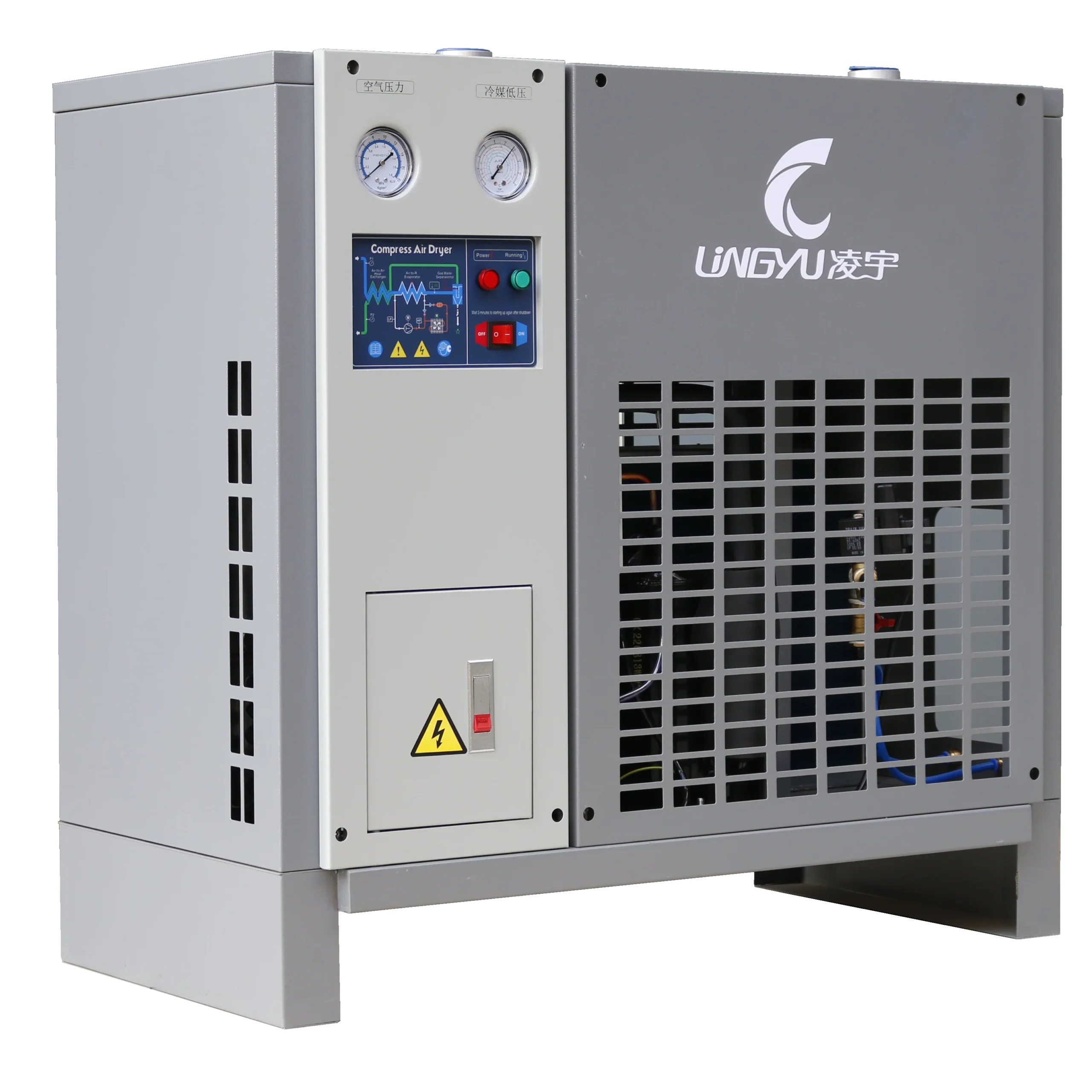

| Modelo | Secador de ar comprimido refrigerado de 100 CFM (arrefecido a ar) |
| Capacidade | 100 CFM (pés cúbicos por minuto) |
| Método de arrefecimento | Arrefecido a ar |
| Consumo de energia | ≤ 0,75 kW |
| Ponto de orvalho sob pressão | 2–10°C |
| Refrigerante | R134a |
| Tamanho da conexão | 1″ NPT |
| Dimensões (C×L×A) | 700 × 450 × 800 mm |
| Peso | 65 kg |
Adequado para oficinas de reparação automóvel, centros de serviço de motociclos, lojas de pneus e áreas de funilaria e pintura. O ar comprimido seco ajuda a proteger ferramentas pneumáticas, reduzir a humidade em mangueiras e compressores e melhorar a consistência de pintura e acabamento.
Recomendado para aplicações de ar comprimido sem contacto com o produto em fábricas de alimentos e bebidas, como controlos pneumáticos, suporte a embalagens, atuadores e linhas de ar utilitário. Em ambientes quentes e húmidos, a remoção de humidade melhora a fiabilidade dos equipamentos e reduz problemas operacionais relacionados com água.
Aplicável a áreas de montagem eletrónica, oficinas de eletrodomésticos e ambientes de produção elétrica onde é necessário ar comprimido limpo e seco para ferramentas pneumáticas e equipamentos de apoio. É mais indicado para controlo de humidade rotineiro do que para aplicações de ar extremamente seco de precisão.
Ideal para fábricas de pequeno e médio porte que utilizam ferramentas pneumáticas, cilindros, válvulas e equipamentos de montagem. O ar seco estável ajuda a reduzir a condensação nas tubagens e melhora a fiabilidade da operação diária.
Adequado para máquinas de embalagem, sistemas de selagem, transportadores e linhas de processamento em geral que dependem de fornecimento constante de ar comprimido. O ar seco reduz paragens causadas por água e contaminação por humidade.
Indicado para gráficas, linhas de etiquetagem e equipamentos de acabamento que dependem de ar comprimido estável para funcionamento suave. A remoção de humidade melhora a consistência pneumática e reduz interrupções operacionais.
Aplicável a ar utilitário de laboratório, salas técnicas e áreas de suporte que exigem ar comprimido seco e estável para operações rotineiras. Destina-se à secagem geral do ar comprimido e não a aplicações analíticas de ultra baixa humidade.
Recomendado para sistemas de ar comprimido em instalações comerciais, salas de manutenção predial e oficinas técnicas onde são importantes o tamanho compacto, a instalação simples e a baixa necessidade de manutenção.
Para instalações localizadas em cidades costeiras das Filipinas ou outras áreas húmidas, este modelo ajuda a reduzir a carga de humidade em sistemas de ar comprimido de pequeno e médio porte, contribuindo para um desempenho operacional mais estável.
Precisa de ajuda para escolher o secador de ar comprimido ideal?
Estamos sempre prontos para projetar e fornecer a solução que melhor atende às suas necessidades operacionais, técnicas e de desempenho.
Edifícios 1–3, Nº 22, Rua Jin Zhu, Município de Héchéng, Distrito de Heshan, Cidade de Jiangmen, Província de Guangdong, China.
(WeChat/WhatsApp)：+8615756650906
№1：(WeChat/WhatsApp)：+8618628146428
№2：(WeChat/WhatsApp)：+8613823294942
O ar é puro, sem poluição secundária, com design integrado tipo skid, estrutura compacta, ponto de orvalho estável e excelente desempenho na remoção de água.
Trocador de calor em placas de aço inoxidável, com alta eficiência de troca térmica e estrutura compacta.
Separador independente de vapor-água em aço inoxidável, com alta eficiência de separação, que remove de forma eficaz a água condensada e outras impurezas do ar comprimido em tempo hábil, descarregando-as do equipamento.
Todo o equipamento é fabricado em aço inoxidável ou liga de alumínio, não enferruja e evita a contaminação secundária do ar comprimido.
Controle inteligente por microprocessador (single-chip), com exibição em tempo real da temperatura de evaporação, incluindo funções de alarme de sobretemperatura, falha elétrica, alarme de alta pressão, alarme de baixa pressão, entre outras.
Baixo consumo de energia: é adotado um trocador de calor de placas “três em um”, permitindo que o equipamento reduza o consumo energético total em 20% a 30%.
Baixa perda de pressão: a perda de pressão do equipamento é inferior a 0,015 MPa, valor abaixo do padrão nacional.
Baixo ponto de orvalho: sob condições de operação padrão, o ponto de orvalho sob pressão pode atingir 2°C a 10°C. O sistema utiliza válvula de bypass eletrônica, tornando a operação mais estável.
Ecológico e durável: toda a série utiliza refrigerantes ecológicos R410A/R407C, em conformidade com padrões ambientais internacionais, com pressão máxima de trabalho de até 1,6 MPa.
Perda de Pressão Ultrabaixa: O pré-resfriador utiliza uma nova configuração de tubos anulares, com aproximadamente três vezes mais tubos do que os projetos convencionais. O aumento da área de passagem reduz significativamente a resistência ao fluxo de ar, resultando em uma perda de pressão total inferior a 0,1 bar.
Baixo Ponto de Orvalho: O design integrado 3 em 1 otimizado, combinado com um sistema exclusivo de separação de água, garante um ponto de orvalho sob pressão baixo e estável de forma consistente.
Controle Inteligente: Equipado de fábrica com PLC e tela sensível ao toque. O sistema ajusta automaticamente a capacidade de refrigeração do compressor de acordo com a carga do evaporador, garantindo operação ideal e energeticamente eficiente. A interface de comunicação RS-485 também é fornecida como padrão.
