Centrais industriais de ar comprimido que produzem ar de descarga do compressor em alta temperatura podem recuperar parte dessa energia térmica, em vez de descartá-la e depois fornecer energia separada para a regeneração do dessecante.

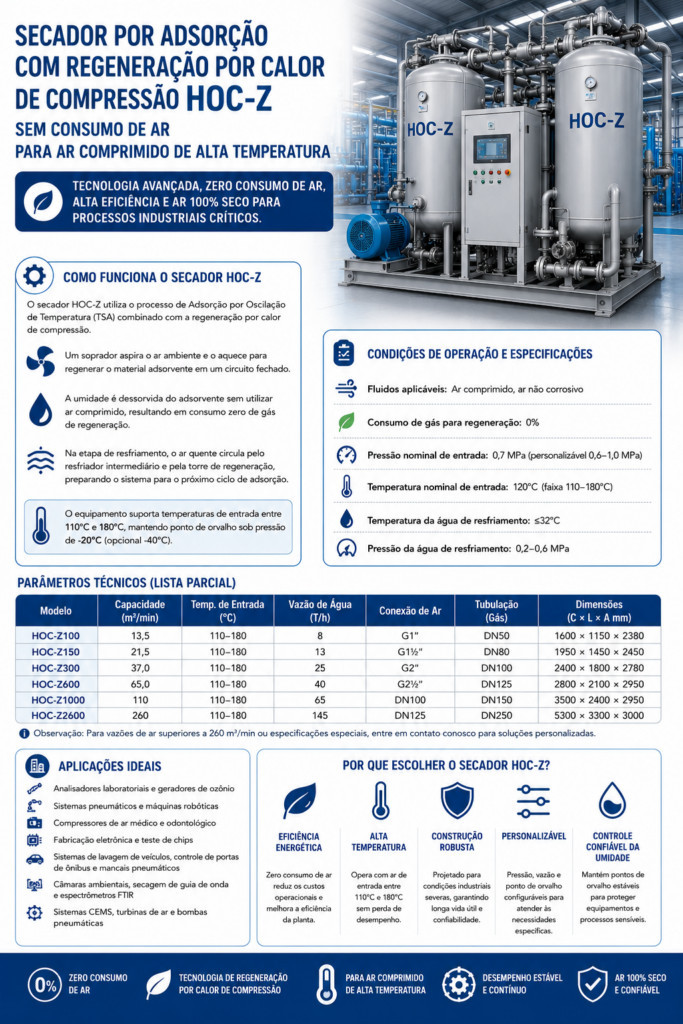

O Secador de Ar por Adsorção Regenerativo HOC-Z com Aproveitamento do Calor de Compressão e Purga Zero foi projetado com base nesse princípio. Ele utiliza a energia térmica contida no ar comprimido de alta temperatura descarregado pelo compressor de ar para regenerar o dessecante e utiliza ar comprimido resfriado durante a etapa de resfriamento.
Como o ar seco produzido não é consumido durante o aquecimento/regeneração nem durante o resfriamento, o consumo de ar de regeneração é de 0%. Este guia concentra-se na regeneração por aproveitamento de calor residual do HOC-Z, resfriamento com purga zero, condições de entrada de 110–180 °C, controle de carga, monitoramento do ponto de orvalho, confiabilidade das válvulas, gerenciamento de condensado e seleção de modelos.
Para usuários que desejam comparar as configurações HOC-E e HOC-Z, a linha de secadores com aproveitamento do calor de compressão da Lingyu apresenta a família mais ampla de produtos.
Como Funciona o Processo de Regeneração do HOC-Z
O HOC-Z não depende de ar ambiente aspirado por um soprador separado para realizar a regeneração. Em vez disso, utiliza a energia térmica já presente no ar comprimido de alta temperatura que sai do compressor de ar.
Após um ciclo de adsorção, o ar comprimido quente é direcionado através do leito dessecante. Sua energia térmica eleva a temperatura do dessecante e libera a umidade anteriormente adsorvida durante a secagem. Isso permite que a regeneração térmica ocorra sem consumo de ar seco produzido.
Durante o resfriamento, o ar comprimido que passou pelo resfriador é utilizado para resfriar o leito dessecante regenerado.
Como nem o aquecimento/regeneração nem o resfriamento exigem o uso de ar seco final como purga, a perda de ar de regeneração é eliminada no projeto HOC-Z.
Por Que o HOC-Z É um Secador de Purga Zero
A principal diferença entre o HOC-Z e o HOC-E está no processo de resfriamento.
Para o HOC-Z:
Aquecimento/regeneração: nenhum consumo de ar seco produzido
Resfriamento: nenhum consumo de ar seco produzido
Consumo total de ar de regeneração: 0%
Em comparação, a Série HOC-E utiliza uma pequena quantidade de ar seco produzido durante o resfriamento e apresenta uma especificação de consumo de ar de regeneração de ≤3%.
Portanto, o HOC-Z deve ser classificado como um verdadeiro secador por adsorção regenerativo com aproveitamento do calor de compressão e purga zero, enquanto o HOC-E permanece uma configuração de baixo consumo de purga.
O Calor de Descarga do Compressor É a Fonte de Energia para a Regeneração
O principal princípio energético do HOC-Z é a recuperação de calor.
A compressão do ar produz calor naturalmente. Em vez de permitir que toda essa energia térmica seja rejeitada a jusante, o HOC-Z utiliza o ar de descarga do compressor em alta temperatura para aquecer e regenerar o dessecante.
Portanto, seu princípio de regeneração é fundamentalmente diferente daquele de um secador com soprador aquecido, que utiliza um soprador e um aquecedor externos.
O HOC-Z é mais relevante quando o sistema de compressores consegue fornecer continuamente ar de descarga suficientemente quente dentro da faixa de operação projetada para o secador.
Condições Operacionais Padrão do HOC-Z
| Parâmetro | Especificação |
|---|---|
| Meio aplicável | Ar comprimido / ar não corrosivo |
| Pressão nominal de entrada | 0,7 MPa |
| Faixa de pressão de operação | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 120 °C |
| Faixa admissível de temperatura de entrada | 110–180 °C |
| Consumo de ar de regeneração | 0% |
| Ponto de orvalho sob pressão de saída | −20 °C / −40 °C opcional |
| Temperatura da água de resfriamento | ≤32 °C |
| Pressão da água de resfriamento | 0,2–0,6 MPa |
Outras classificações de pressão estão disponíveis sob solicitação.
A condição de temperatura importante é especificamente a alta temperatura do ar de descarga do compressor que entra no sistema de regeneração HOC, e não simplesmente uma temperatura ambiente elevada ao redor do secador.
Por Que a Faixa de Entrada de 110–180 °C É Importante
O HOC-Z possui temperatura nominal de entrada de 120 °C e faixa admissível de temperatura de entrada de 110–180 °C.
Essa temperatura não é apenas uma condição que o secador deve suportar. Ela faz parte da própria fonte de energia de regeneração.
Se a temperatura de descarga do compressor for insuficiente, a energia térmica disponível para regenerar o dessecante também poderá ser insuficiente. Portanto, a seleção do HOC-Z deve avaliar o compressor e o secador como um sistema integrado.
Entre os dados importantes estão o tipo de compressor, temperatura de descarga, perfil de carga, vazão, pressão de operação e ponto de orvalho sob pressão necessário.
O Resfriamento Continua Sendo Essencial para a Regeneração
Aquecer o dessecante libera a umidade, mas um leito dessecante quente não está imediatamente pronto para atingir sua capacidade ideal de adsorção.
Após a dessorção térmica, o leito de adsorção deve ser resfriado.
O HOC-Z utiliza ar comprimido que foi resfriado pelo resfriador do sistema para reduzir a temperatura do dessecante regenerado. Esse ar de resfriamento não é ar seco produzido sacrificado como purga, permitindo que o HOC-Z mantenha seu projeto com consumo de ar de regeneração de 0%.
Condições da Água de Resfriamento
O HOC-Z exige:
Temperatura da água de resfriamento: ≤32 °C
Pressão da água de resfriamento: 0,2–0,6 MPa
O desempenho do sistema de água de resfriamento deve ser verificado durante o projeto, pois o sistema de resfriamento afeta a capacidade do secador de devolver o dessecante regenerado a uma temperatura eficaz de adsorção.
Portanto, a água de resfriamento deve ser tratada como um requisito operacional essencial, e não apenas como uma utilidade auxiliar.
Parâmetros dos Modelos HOC-Z
A faixa HOC-Z se estende de 13,5 a 260 m³/min.
| Modelo | Vazão | Temperatura de Entrada | Vazão de Água de Resfriamento | Conexão de Água | Conexão de Ar | Dimensões |
| HOC-Z100 | 13,5 m³/min | 110–180 °C | 10 t/h | G1½” | DN65 | 2350 × 1650 × 2800 mm |
| HOC-Z150 | 21,5 m³/min | 110–180 °C | 16 t/h | G1½” | DN65 | 2350 × 1700 × 2820 mm |
| HOC-Z300 | 37,0 m³/min | 110–180 °C | 27 t/h | G2″ | DN100 | 2950 × 1980 × 3050 mm |
| HOC-Z600 | 65,0 m³/min | 110–180 °C | 47,5 t/h | DN65 | DN125 | 3300 × 2450 × 3200 mm |
| HOC-Z1000 | 110 m³/min | 110–180 °C | 66 t/h | DN100 | DN150 | 4200 × 2800 × 3300 mm |
| HOC-Z2600 | 260 m³/min | 110–180 °C | 156 t/h | DN125 | DN250 | 5100 × 3200 × 3850 mm |
Para capacidades superiores a 260 m³/min ou especificações especiais de materiais, pressões ou temperaturas de operação, é necessária uma confirmação técnica separada.
Monitoramento e Controle do Ponto de Orvalho
O HOC-Z inclui um medidor de ponto de orvalho que pode ser configurado para exibir o ponto de orvalho atmosférico ou o ponto de orvalho sob pressão.
Isso permite que os operadores monitorem diretamente o desempenho relacionado à umidade e ajuda a manter um controle estável do ponto de orvalho.
As configurações disponíveis de ponto de orvalho sob pressão de saída são:
−20 °C / −40 °C opcional
O ponto de orvalho adequado deve ser selecionado de acordo com a necessidade real do processo, em vez de especificar automaticamente o menor valor disponível.
Tela Sensível ao Toque Siemens e Integração RS-485
O HOC-Z é equipado com um controlador com tela sensível ao toque Siemens e uma interface de comunicação RS-485. Um protocolo de comunicação está disponível para integração com sistemas centralizados de controle.
Essas funções são particularmente úteis em grandes centrais de compressores, onde o secador HOC pode precisar operar de forma coordenada com compressores, sistemas de resfriamento e controles supervisórios da planta.
Distribuição Automática de Fluxo para Carga Variável
Uma das características distintivas do HOC-Z é o controle automático da distribuição de fluxo.
O sistema ajusta a abertura da válvula de desvio de fluxo de acordo com a vazão real e a temperatura de aquecimento, podendo acomodar variações de carga de 30–110%.
Isso é importante porque centrais de compressores raramente permanecem em uma única carga operacional fixa. A distribuição automática do fluxo permite que o sistema gerencie a distribuição do ar comprimido de alta temperatura à medida que a demanda muda.
Por Que a Variação de Carga É Importante
Com carga reduzida de ar comprimido, tanto o fluxo de calor disponível quanto a necessidade de regeneração podem mudar. Uma configuração de fluxo fixo pode não responder de maneira eficiente a essas alterações.
O HOC-Z utiliza distribuição automática de fluxo para coordenar a vazão e a temperatura de aquecimento em toda a faixa de carga especificada.
Para instalações com demanda de produção variável, isso oferece uma função definida de gerenciamento de carga, em vez de depender apenas de um ciclo operacional fixo.
Sistema de Válvulas Pneumáticas de Alta Confiabilidade
O HOC-Z utiliza uma configuração de válvulas pneumáticas de alta confiabilidade.
As válvulas solenoides que controlam as válvulas pneumáticas utilizam um projeto de bobina dupla, enquanto as válvulas borboleta de duplo excêntrico resistentes a altas temperaturas incorporam chaves de feedback de posição.
Durante uma parada anormal ou falha de energia, as válvulas podem manter suas posições de operação. Essa configuração pode permitir manutenção de curta duração sem interromper o fornecimento de ar comprimido.
Em um grande sistema centralizado de ar comprimido, a confiabilidade das válvulas é particularmente importante porque o comportamento da comutação afeta diretamente a regeneração, o direcionamento do fluxo de ar e a continuidade do fornecimento.
Gerenciamento Inteligente de Condensado
O HOC-Z incorpora gerenciamento inteligente de condensado.
Um sensor de nível de líquido monitora o acúmulo de condensado. Quando o líquido atinge o nível de alarme, o sistema pode iniciar automaticamente a drenagem forçada e a descarga de contaminantes.
O nível de água no reservatório de condensado é exibido dinamicamente na tela sensível ao toque. Também estão disponíveis modos de drenagem forçada manual, drenagem forçada temporizada e drenagem automática baseada no nível.
Essas funções tornam o gerenciamento de condensado uma parte integrada do monitoramento e da manutenção do secador.
Operação com Fluxo Parcial e Fluxo Total
O HOC-Z permite transição contínua entre modos de operação com fluxo parcial e fluxo total.
Durante o resfriamento, o ar de resfriamento também pode proporcionar certo grau de dessorção, permitindo que a temperatura de aquecimento da regeneração seja reduzida adequadamente. Isso pode aumentar a segurança operacional e, ao mesmo tempo, reduzir a demanda de energia.
Essa flexibilidade operacional diferencia o HOC-Z de um secador simples de recuperação de calor com ciclo fixo.
Monitoramento e Proteção por Pressão Diferencial
O HOC-Z oferece funções de exibição e alarme da pressão diferencial entre a entrada e a saída.
Se a pressão diferencial ultrapassar o limite predefinido, o secador pode entrar em uma condição de operação de emergência com as duas torres funcionando em paralelo para ajudar a manter o fornecimento de ar comprimido.
Isso oferece um mecanismo adicional de proteção para grandes sistemas centralizados nos quais uma interrupção do fornecimento de ar comprimido pode afetar a produção.
A Filtragem Continua Sendo Importante
A regeneração com purga zero não elimina a necessidade de tratamento adequado do ar comprimido a montante e a jusante.
Óleo, partículas e contaminação líquida podem afetar o desempenho de adsorção e os componentes internos.
Quando exigido pela especificação de qualidade do ar do processo, os filtros de precisão para ar comprimido da Lingyu podem ser integrados ao sistema completo de purificação.
Os graus específicos de filtragem devem ser selecionados de acordo com o tipo de compressor e os requisitos de qualidade do ar a jusante.
Posicionamento de Aplicação do HOC-Z
Com uma faixa de capacidade que começa em 13,5 m³/min e se estende até 260 m³/min, e demanda de água de resfriamento chegando a 156 t/h para o HOC-Z2600, o HOC-Z é naturalmente destinado a centrais industriais de compressores e grandes sistemas contínuos de ar comprimido.
Pequenas aplicações no ponto de uso, como analisadores de laboratório, compressores odontológicos, sistemas de lavagem de automóveis, portas de ônibus, geradores de ozônio e instrumentos FTIR, não são adequadas ao posicionamento dessa linha de equipamentos e, por isso, foram removidas.
Para contexto de aplicação em nível de planta, os usuários podem consultar as soluções de ar comprimido da Lingyu para energia e serviços públicos.
Referências de Projetos com Perda Zero de Ar
Um grande projeto industrial utilizou seis secadores por adsorção regenerativos de 110 m³/min com aproveitamento do calor de compressão e soprador aquecido, com perda zero de ar.
O desempenho declarado do projeto incluía ponto de orvalho sob pressão de ≤−40 °C e consumo de ar de regeneração de 0%, juntamente com monitoramento multiponto de temperatura e pressão, controle local/remoto e modos de operação baseados em tempo e ponto de orvalho.
Outro projeto utilizou seis secadores HOC com perda zero de ar de 150 m³/min.
Essas configurações demonstram a aplicação da tecnologia HOC com perda zero de ar em grandes centrais industriais de ar comprimido.
HOC-Z vs. HOC-E
As duas configurações utilizam o calor de descarga do compressor, mas diferem na forma como o leito dessecante regenerado é resfriado.
| Configuração | Aquecimento / Regeneração | Resfriamento | Consumo de Ar de Regeneração |
| HOC-E | Calor de descarga do compressor | Pequena quantidade de ar seco produzido | ≤3% |
| HOC-Z | Calor de descarga do compressor | Ar comprimido resfriado | 0% |
Portanto, o HOC-E é um secador com aproveitamento do calor de compressão e baixo consumo de purga, enquanto o HOC-Z é a configuração de purga zero / perda zero de ar.
O Que Confirmar Antes de Selecionar um Secador HOC-Z
Antes de selecionar uma configuração HOC-Z, confirme a vazão, tipo de compressor, temperatura de descarga do compressor, pressão de entrada, ponto de orvalho sob pressão necessário, carga mínima/normal/máxima, temperatura da água de resfriamento, pressão da água de resfriamento, vazão necessária de água, conexão de ar comprimido, espaço disponível para instalação, integração do sistema de controle e redundância necessária.
Para informações específicas do produto, os usuários podem consultar a página do secador HOC-Z com aproveitamento do calor de compressão e consumo zero de gás.
Para capacidades superiores a 260 m³/min ou requisitos especiais de pressão, material ou temperatura, os usuários podem utilizar a página de contato da Lingyu para configuração técnica específica do projeto.
Conclusão
A Série HOC-Z é um Secador de Ar por Adsorção Regenerativo com Aproveitamento do Calor de Compressão e Purga Zero, e não um secador com regeneração por soprador aquecido.
Seu processo de regeneração utiliza a energia térmica contida no ar de descarga do compressor em alta temperatura, enquanto seu processo de resfriamento utiliza ar comprimido que foi resfriado pelo resfriador do sistema. Como nenhuma das etapas consome ar seco produzido, o consumo de ar de regeneração é de 0%.
As condições padrão de operação incluem pressão nominal de entrada de 0,7 MPa, pressão de operação de 0,6–1,0 MPa, temperatura nominal de entrada de 120 °C, faixa admissível de temperatura de entrada de 110–180 °C, opções de ponto de orvalho sob pressão de saída de −20 °C / −40 °C, água de resfriamento de ≤32 °C a 0,2–0,6 MPa e capacidades de 13,5 a 260 m³/min.
Para grandes centrais industriais de ar comprimido, os principais fatores de seleção do HOC-Z são disponibilidade de calor na descarga do compressor, comportamento sob carga variável, capacidade da água de resfriamento, resfriamento com purga zero, requisitos de ponto de orvalho, confiabilidade das válvulas, gerenciamento de condensado e integração do sistema de controle.
