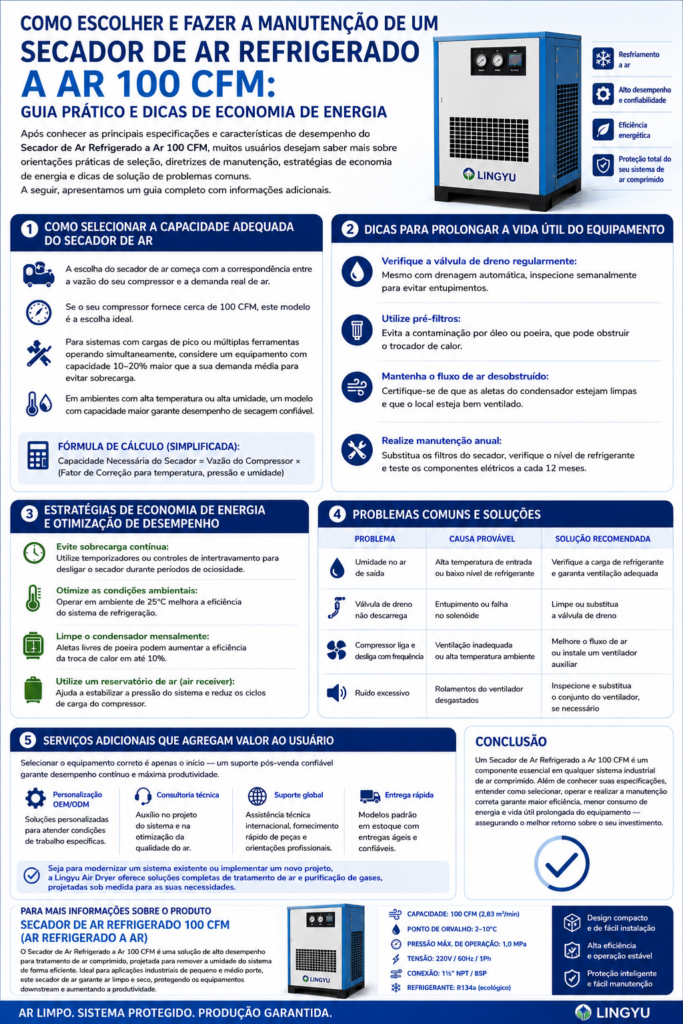

Um secador de ar refrigerado a ar de 100 CFM foi desenvolvido para remover a umidade condensada do ar comprimido antes que ele chegue a ferramentas pneumáticas, equipamentos de produção, controles e componentes de tratamento a jusante.
O dimensionamento e a manutenção corretos são tão importantes quanto a capacidade nominal do secador. Temperatura de entrada, pressão de operação, temperatura ambiente, variação da vazão, ventilação, filtragem e drenagem de condensado podem influenciar o desempenho real da secagem.
Para sistemas nessa faixa de capacidade, o Secador de Ar Refrigerado a Ar de 100 CFM oferece uma solução compacta para o tratamento industrial de ar comprimido.
Como Funciona um Secador de Ar Refrigerado a Ar?
Um secador de ar refrigerado remove a umidade reduzindo a temperatura do ar comprimido.
O ar comprimido em alta temperatura passa primeiro por uma seção de pré-resfriamento e por um trocador de calor ar-ar. Em seguida, entra no evaporador do circuito de refrigeração, onde o resfriamento adicional faz com que o vapor de água, óleo e algumas impurezas se condensem.
O líquido condensado é separado do ar comprimido por um separador ar-água e descarregado através de um dreno automático.
O ar seco retorna então ao trocador de calor ar-ar, onde é reaquecido para uma temperatura mais próxima da ambiente antes de entrar na rede de distribuição de ar comprimido.
Esse processo proporciona um ponto de orvalho sob pressão de aproximadamente 2–10 °C sob condições operacionais especificadas.
Condições Operacionais Típicas
Para a tecnologia de secagem refrigerada a ar da Série AH da Lingyu, as condições operacionais padrão incluem:
| Parâmetro | Especificação |
|---|---|
| Pressão nominal de entrada | 0,7 MPa |
| Faixa de pressão de operação | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 50 °C |
| Temperatura máxima de entrada | ≤80 °C |
| Ponto de orvalho sob pressão | 2–10 °C |
| Temperatura ambiente nominal | 32 °C |
| Faixa de temperatura ambiente | 2–45 °C |
| Perda de pressão | ≤0,025 MPa |
| Método de resfriamento | Resfriado a ar |
| Instalação | Interna, sobre piso de concreto nivelado |
| Espaço livre recomendado | Pelo menos 1,5 m ao redor da unidade |
A configuração real do produto deve ser confirmada de acordo com o modelo específico e os requisitos do projeto.
Como Selecionar a Capacidade Correta do Secador
Um erro comum é selecionar um secador apenas porque sua vazão nominal é semelhante à capacidade nominal do compressor.
Um secador de 100 CFM pode ser adequado quando a demanda real de ar comprimido está próxima de 100 CFM, mas a seleção também deve considerar as condições reais de operação.
Verifique a Vazão Máxima, Não Apenas a Demanda Média
O secador deve ser capaz de processar a maior vazão que possa passar por ele durante a operação normal.
Se uma instalação utiliza em média 80 CFM, mas atinge regularmente 100 CFM durante os picos de produção, o secador deve ser avaliado com base na vazão mais elevada.
Uma margem de capacidade pode ser apropriada quando a demanda varia significativamente, mas não é necessário superdimensionar automaticamente todos os secadores por uma porcentagem fixa.
Aplique os Fatores de Correção Operacional
A capacidade do secador é influenciada por:
- Temperatura do ar de entrada
- Temperatura ambiente
- Pressão de operação
- Vazão real
- Perfil operacional do compressor
Um conceito útil de dimensionamento é:
Capacidade necessária do secador = vazão real × fatores de correção operacionais aplicáveis
Os dados de correção do fabricante devem ser utilizados quando as condições diferirem do ponto de projeto nominal.
Dê Atenção Especial à Temperatura de Entrada
A temperatura exerce grande influência sobre a carga de umidade.
O ar comprimido mais quente contém mais vapor de água. Se o secador receber ar próximo à temperatura máxima permitida de entrada, sua capacidade efetiva de secagem pode ser menor do que sob condições nominais normais.
Uma boa ventilação da sala de compressores e um resfriamento eficiente a montante podem, portanto, fazer uma diferença significativa.
Considere a Temperatura Ambiente
Como um secador resfriado a ar rejeita o calor da refrigeração para o ar ao redor, as condições ambientais afetam diretamente o desempenho do condensador.
Instalar o secador em uma sala de compressores quente e mal ventilada pode reduzir a rejeição de calor e aumentar a carga sobre o sistema de refrigeração.
Por isso, o equipamento deve ter espaço suficiente ao seu redor e fluxo de ar desobstruído.
Onde um Secador Refrigerado de 100 CFM É Utilizado?
Um secador refrigerado é adequado para muitas aplicações que exigem controle confiável da umidade, mas não necessitam dos pontos de orvalho extremamente baixos associados à secagem por adsorção.
Automotivo e Manufatura Geral
A umidade pode contribuir para corrosão, problemas em válvulas e funcionamento pneumático inconsistente.
Em aplicações automotivas e de manufatura geral, os secadores refrigerados podem atender ferramentas pneumáticas, cilindros, controles, equipamentos de montagem e ar de uso geral na planta.
Para esse tipo de aplicação, podem ser consultadas as soluções da Lingyu para manufatura geral e máquinas.
Eletrônica e Fabricação de Precisão
O ar comprimido seco pode ajudar a proteger sistemas pneumáticos, equipamentos de produção e instrumentação contra condensação.
Na fabricação de eletrônicos e de precisão, a configuração do secador e da filtragem deve ser selecionada de acordo com a sensibilidade específica do processo.
Mais informações estão disponíveis nas soluções da Lingyu para eletrônicos e semicondutores.
Produção de Alimentos e Bebidas
O ar comprimido pode ser utilizado em máquinas pneumáticas, sistemas de embalagem, transporte e outros processos de produção.
Em aplicações de alimentos e bebidas, o controle da umidade deve ser considerado em conjunto com a filtragem e com a qualidade final de ar necessária.
Para esse setor, podem ser consultadas as soluções da Lingyu para processamento de alimentos e bebidas.
Sistemas Pneumáticos Gerais
Um secador refrigerado de 100 CFM também pode atender:
- Ferramentas pneumáticas
- Máquinas automatizadas
- Equipamentos de embalagem
- Bombas pneumáticas
- Oficinas
- Controles industriais
- Equipamentos gerais de produção
Quando um processo exige ponto de orvalho sob pressão muito abaixo de 0 °C, um secador refrigerado isolado pode não ser suficiente.
Nesses casos, também devem ser avaliados secadores de ar por adsorção.
Por Que a Pré-Filtragem É Importante?
Um secador refrigerado remove a umidade condensada, mas não substitui uma filtragem adequada do ar comprimido.
O ar proveniente do compressor pode conter aerossóis de óleo, partículas sólidas, ferrugem e outros contaminantes.
Esses contaminantes podem sujar as superfícies dos trocadores de calor, afetar os drenos e aumentar a carga sobre equipamentos a jusante.
Um filtro de precisão para ar comprimido corretamente selecionado pode ajudar a remover aerossóis de óleo e partículas como parte de um sistema completo de tratamento de ar.
O posicionamento e o grau do filtro devem ser escolhidos de acordo com o tipo de compressor, o secador e a qualidade de ar exigida a jusante.
Dicas de Manutenção para uma Operação Mais Longa e Confiável
A manutenção preventiva pode ajudar a manter o secador dentro das faixas previstas de temperatura e pressão.
Inspecione o Dreno Automático
O dreno de condensado é um dos componentes mais importantes do secador.
Se ficar bloqueado ou deixar de descarregar corretamente, a água separada pode se acumular e eventualmente seguir para o sistema a jusante.
Verifique regularmente se:
- O condensado está sendo descarregado
- O dreno não está bloqueado
- A tubulação de drenagem está livre
- Não há vazamento anormal de ar
A frequência de manutenção deve refletir as condições operacionais, e não um único intervalo fixo para todas as instalações.
Mantenha o Condensador Resfriado a Ar Limpo
O condensador deve transferir calor de forma eficiente para o ar ambiente.
Poeira, névoa de óleo, fiapos e outros resíduos na superfície do condensador restringem o fluxo de ar e reduzem a eficiência da transferência de calor.
Inspecione e limpe o condensador de acordo com o nível de contaminação da sala de compressores.
Instalações com muita poeira podem exigir limpeza significativamente mais frequente do que ambientes internos limpos.
Mantenha a Ventilação ao Redor do Secador
O secador não deve ser instalado diretamente contra paredes, máquinas ou outros objetos que bloqueiem o fluxo de ar do condensador.
O espaço livre recomendado ajuda a impedir que o ar quente descarregado retorne imediatamente à entrada do condensador.
Uma boa ventilação também reduz o risco de pressão excessiva no sistema de refrigeração em condições de alta temperatura.
Monitore a Perda de Pressão
Um aumento inesperado da perda de pressão pode indicar restrições em filtros, tubulações ou equipamentos de tratamento.
Uma perda de pressão excessiva afeta os equipamentos a jusante e pode obrigar o compressor a operar com pressão de descarga mais elevada, aumentando o consumo total de energia.
Verifique o Trocador de Calor
Sujeira no trocador ar-ar, evaporador ou separador pode reduzir a eficiência da transferência de calor e interferir na separação da umidade.
Por isso, a condição dos trocadores deve fazer parte da manutenção periódica.
Inspecione os Componentes do Sistema de Refrigeração
O circuito de refrigeração inclui componentes como:
- Compressor de refrigeração
- Condensador
- Evaporador
- Dispositivo de expansão
- Filtro secador de refrigerante
- Dispositivos de proteção de pressão
- Sistema de bypass de gás quente
O diagnóstico do sistema de refrigeração e os serviços envolvendo refrigerante devem ser realizados por profissionais qualificados quando exigido.
Como Melhorar a Eficiência Energética
A eficiência de um secador de ar refrigerado depende fortemente das condições de instalação e operação.
Evite Operar Acima da Vazão Nominal
Sobrecarregar o secador aumenta a carga térmica e a carga de umidade.
Mesmo que o ar comprimido continue passando pela unidade, o desempenho do ponto de orvalho na saída pode piorar.
O dimensionamento correto é, portanto, a primeira medida de eficiência.
Mantenha o Ar de Entrada o Mais Frio Possível
Reduzir a temperatura excessiva de descarga do compressor antes que o ar chegue ao secador diminui a carga de refrigeração.
Um aftercooler funcionando corretamente e uma separação eficiente de condensado a montante podem melhorar o desempenho geral do sistema.
Mantenha o Condensador Limpo
Um bom fluxo de ar através do condensador permite que o sistema de refrigeração rejeite calor de maneira eficiente.
Um condensador limpo não proporciona uma porcentagem fixa e garantida de economia de energia, mas ajuda a evitar a perda de desempenho e o aumento da carga de refrigeração associados a superfícies de troca térmica sujas.
Mantenha Baixa a Perda de Pressão do Sistema
A eficiência energética não depende apenas do consumo elétrico do secador.
Toda perda de pressão desnecessária no sistema de ar comprimido aumenta a pressão que o compressor precisa fornecer para manter a pressão necessária no ponto de uso.
A manutenção dos filtros, tubulações e passagens internas do secador pode, portanto, reduzir o consumo energético total do sistema.
Repare Vazamentos de Ar Comprimido
Vazamentos aumentam o volume de ar que o compressor precisa produzir e que o secador precisa processar.
Um secador que parece subdimensionado pode, em alguns casos, estar atendendo um sistema com vazamento excessivo, e não uma demanda real de produção.
É Necessário Instalar um Reservatório de Ar?
Um reservatório de ar pode ajudar a estabilizar a demanda de ar comprimido e fornecer armazenamento temporário durante curtos períodos de aumento de consumo.
Seu efeito depende da posição em que é instalado no sistema.
Um reservatório pode ajudar a:
- Reduzir rápidas flutuações de pressão
- Fornecer capacidade de reserva para demandas intermitentes
- Melhorar a estabilidade geral do sistema de compressores
- Reduzir picos de vazão de curto prazo através de equipamentos a jusante em sistemas corretamente projetados
O tamanho e o posicionamento do reservatório devem ser determinados como parte do sistema completo de ar comprimido, e não adicionados apenas como um acessório do secador.
Problemas Comuns e Solução de Falhas
Aparece Umidade a Jusante
As possíveis causas incluem:
- Vazão acima da capacidade do secador
- Temperatura excessiva de entrada
- Temperatura ambiente excessiva
- Ventilação inadequada do condensador
- Falha no dreno
- Falha no sistema de refrigeração
- Bypass ao redor do secador
- Condensação na tubulação a jusante
Comece verificando a vazão, a temperatura de entrada, as condições ambientais, o funcionamento do dreno e o ponto de orvalho na saída antes de presumir que o refrigerante é o problema.
O Dreno Não Descarrega
As possíveis causas incluem dreno bloqueado, linha de descarga restrita ou falha em algum componente do dreno.
Inspecione o dreno e a tubulação de condensado e realize a limpeza ou manutenção necessária.
O Compressor de Refrigeração Opera de Forma Anormal
Ciclos anormais podem estar associados a variações de carga, problemas no condensador, restrições de fluxo de ar, condições de temperatura, dispositivos de proteção ou problemas no sistema de refrigeração.
Verifique primeiro a limpeza do condensador e a ventilação.
Ciclos anormais persistentes devem ser avaliados por profissionais qualificados.
O Secador Opera Muito Quente
Verifique:
- Temperatura ambiente
- Limpeza do condensador
- Espaço de ventilação
- Funcionamento do ventilador
- Recirculação de ar ao redor da unidade
- Temperatura do ar de entrada
Operar o secador em uma área confinada com ventilação insuficiente pode afetar significativamente o desempenho da refrigeração.
Ruído ou Vibração Excessivos
Ruídos anormais podem ter origem nos ventiladores, compressor de refrigeração, painéis, fixadores soltos ou outros componentes mecânicos.
Não presuma que o ventilador seja sempre a causa.
Identifique a origem do ruído antes de substituir componentes.
Quando um Secador Refrigerado Não É Suficiente?
Um ponto de orvalho sob pressão de 2–10 °C é adequado para muitos sistemas industriais de ar comprimido, mas não para todos.
Aplicações que envolvem tubulações externas em ambientes sujeitos a congelamento, processos altamente sensíveis à umidade, instrumentação com requisitos de ponto de orvalho extremamente baixo ou determinados sistemas de produção especializados podem exigir uma secagem mais profunda.
A linha mais ampla de secadores de ar por refrigeração da Lingyu e os equipamentos de secagem por adsorção permitem selecionar a tecnologia de tratamento de acordo com o ponto de orvalho sob pressão realmente necessário.
Selecionar uma tecnologia com ponto de orvalho mais baixo do que o processo exige pode adicionar custos desnecessários, enquanto utilizar um secador refrigerado em uma aplicação que necessita de ar extremamente seco pode resultar em controle inadequado da umidade.
Uma Abordagem Prática para Selecionar um Secador de 100 CFM
Um secador de ar refrigerado a ar de 100 CFM deve ser selecionado como parte do sistema completo de ar comprimido, e não apenas com base em sua classificação em CFM.
Os fatores mais importantes são:
- Vazão máxima real
- Pressão de operação
- Temperatura de entrada
- Temperatura ambiente
- Ponto de orvalho sob pressão necessário
- Filtragem
- Ventilação
- Perda de pressão
- Gerenciamento do condensado
Após a instalação, inspeções regulares do dreno, limpeza do condensador, manutenção dos filtros e monitoramento das condições de operação podem ajudar a manter um desempenho de secagem estável e evitar consumo desnecessário de energia.
Para obter ajuda na seleção de um secador compatível com seu compressor e suas condições de operação, entre em contato com a Lingyu informando sua vazão, pressão de entrada, temperatura de entrada, condições ambientais e ponto de orvalho necessário na saída.
