A contaminação excessiva por óleo em um sistema de ar comprimido pode afetar secadores de ar, filtros, equipamentos pneumáticos, tubulações e processos de produção sensíveis. A primeira medida mais importante não é adicionar imediatamente mais etapas de filtração, mas determinar onde o óleo está realmente entrando no sistema.
A contaminação por óleo pode ter origem no compressor, no sistema de tratamento de ar, em problemas de gerenciamento de condensado ou em contaminantes já acumulados na tubulação de distribuição. Portanto, um diagnóstico preciso exige uma inspeção sistemática de todo o sistema de ar comprimido.

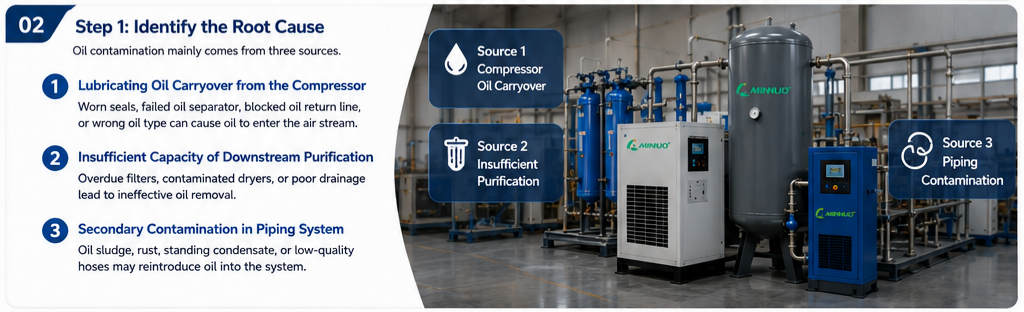

1. Identifique primeiro a causa principal: determine de onde vem o óleo
Ao lidar com contaminação excessiva por óleo, um dos maiores erros de diagnóstico é tomar medidas corretivas antes de identificar a origem.
As principais áreas que devem ser investigadas são:
Compressor → Tratamento de ar → Sistema de condensado → Secador → Tubulação de distribuição
1.1 Arraste de óleo lubrificante do compressor de ar
Em compressores lubrificados a óleo, o próprio compressor é uma das primeiras áreas que devem ser inspecionadas.
O óleo pode entrar no sistema de ar comprimido a jusante se o sistema interno de separação ou retorno de óleo do compressor não estiver funcionando corretamente.
Componentes de vedação desgastados ou danificados
Vedações desgastadas ou outros problemas internos de vedação podem contribuir para um arraste anormal de óleo.
Se a contaminação por óleo aumentar rapidamente, inspecione o compressor de acordo com o procedimento de manutenção do fabricante, em vez de presumir que os filtros a jusante sejam o único problema.
Falha do separador de óleo
O separador interno de óleo do compressor desempenha um papel importante na separação do óleo lubrificante do ar comprimido antes da descarga.
Se o elemento separador estiver danificado, fortemente contaminado ou não conseguir funcionar corretamente por outro motivo, o arraste de óleo poderá aumentar significativamente.
Verifique o elemento separador quanto a:
- Danos
- Contaminação excessiva
- Pressão diferencial anormal
- Problemas de instalação
- Condição em relação aos requisitos de manutenção do fabricante do compressor
Linha de retorno de óleo obstruída
O lubrificante separado normalmente retorna ao circuito de lubrificação do compressor por meio do sistema de retorno de óleo.
Se a linha de retorno estiver obstruída, o óleo poderá se acumular e aumentar o arraste para o sistema de ar comprimido a jusante.
Inspecione a linha de retorno de óleo e os componentes relacionados quanto a obstruções ou falhas.
Óleo do compressor incorreto ou degradado
O uso de um lubrificante inadequado ou a operação com óleo severamente degradado pode afetar o desempenho do compressor e a separação de óleo.
Utilize sempre um lubrificante que atenda aos requisitos do fabricante do compressor. Investigue temperaturas anormais de operação, degradação do óleo ou contaminação quando houver aumento do arraste de óleo.
1.2 Desempenho insuficiente dos equipamentos de purificação a jusante
O ar comprimido que sai do compressor pode passar por várias etapas de tratamento, incluindo:
- Separadores de umidade
- Secadores de ar por refrigeração
- Secadores por adsorção
- Filtros para remoção de óleo
- Filtros de precisão
- Filtros de carvão ativado, quando necessários
Se uma dessas etapas for selecionada incorretamente, estiver sobrecarregada, contaminada ou receber manutenção inadequada, o teor de óleo residual poderá aumentar.
Para uma explicação mais ampla de como essas etapas de tratamento trabalham em conjunto, consulte os cinco principais componentes de um sistema de purificação de ar comprimido.
Filtros de precisão saturados ou danificados
Os filtros coalescentes e para remoção de óleo devem ser verificados de acordo com sua condição real, em vez de seguir um intervalo universal de substituição.
Inspecione:
- Pressão diferencial
- Condição do elemento filtrante
- Drenagem de condensado
- Vazão de ar
- Sentido de instalação
- Nível de contaminação por óleo
A linha de filtros de precisão para ar comprimido da Lingyu inclui vários graus para diferentes requisitos de tratamento:
| Grau do filtro | Função principal | Filtração de partículas | Óleo residual |
|---|---|---|---|
| AO | Pré-filtração | ≤1,0 μm | ≤3 ppm |
| AA | Remoção de óleo e partículas | ≤0,1 μm | ≤0,1 ppm |
| AX | Remoção de óleo de alta eficiência | ≤0,01 μm | ≤0,05 ppm |
| ACS | Remoção de óleo com carvão ativado | — | ≤0,003 ppm |
A combinação adequada depende dos requisitos reais de qualidade do ar comprimido.
Para informações mais detalhadas sobre a seleção de filtros, consulte o guia dos filtros de ar comprimido AO, AA, AX e ACS.
Secador por adsorção contaminado por óleo
A contaminação por óleo pode reduzir o desempenho de adsorção da alumina ativada ou da peneira molecular dentro de um secador por adsorção.
Possíveis sintomas incluem:
- Aumento do ponto de orvalho sob pressão
- Aglomeração do dessecante
- Adsorção desigual
- Aumento da queda de pressão
- Deterioração do dessecante
Se o adsorvente estiver fortemente contaminado, corrija primeiro o problema de remoção de óleo a montante. Em seguida, o dessecante deve ser inspecionado e substituído, se necessário.
Drenagem inadequada de condensado
Óleo e água frequentemente se acumulam juntos na forma de condensado nos equipamentos de tratamento de ar comprimido.
Se um dreno automático, separador, reservatório ou dreno do secador por refrigeração estiver obstruído, o condensado contaminado poderá permanecer no sistema e reduzir o desempenho do tratamento.
Verifique todos os drenos de condensado e separadores quanto ao funcionamento correto.
1.3 Contaminação secundária proveniente do sistema de tubulação
A contaminação por óleo pode continuar mesmo depois que o problema original no compressor ou na filtração tiver sido corrigido.
Depósitos de óleo podem permanecer no interior da tubulação a jusante e ser gradualmente reincorporados ao fluxo de ar.
Possíveis fontes incluem:
- Depósitos de óleo em tubulações antigas
- Acúmulo de condensado em pontos baixos
- Reservatórios contaminados
- Ramais sem circulação com drenagem inadequada
- Mangueiras flexíveis deterioradas após exposição prolongada ao óleo
- Ocorrências anteriores de arraste de óleo em todo o sistema
Se o teor de óleo continuar elevado após a correção da origem a montante, inspecione a tubulação a jusante e os equipamentos no ponto de uso quanto à presença de contaminação residual.

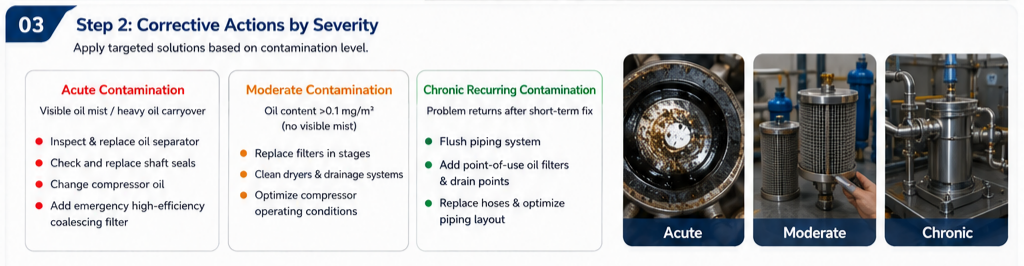

2. Ações corretivas de acordo com a gravidade do problema
A ação corretiva deve corresponder à gravidade real e à origem da contaminação, em vez de depender de um único limite universal de teor de óleo.
2.1 Arraste de óleo severo ou visível
Se houver óleo visível nas tubulações, filtros, reservatórios ou equipamentos de produção a jusante, inspecione imediatamente o compressor e o sistema de tratamento.
Inspecione o separador de óleo do compressor
Verifique o elemento separador e o sistema de retorno de óleo.
Substitua componentes danificados ou com falha de acordo com os requisitos do fabricante do compressor.
Inspecione os componentes de vedação e retorno de óleo
Verifique vedações, linhas de retorno, válvulas e componentes relacionados quanto a vazamentos anormais ou obstruções.
Verifique a condição do óleo do compressor
Se o óleo estiver degradado, contaminado ou for inadequado para o compressor, substitua-o de acordo com o procedimento do fabricante.
Proteja os equipamentos a jusante
Se tiver ocorrido um arraste severo de óleo, inspecione os seguintes componentes a jusante:
- Reservatórios de ar
- Filtros
- Secadores
- Tubulações
- Equipamentos críticos de produção
Faça isso antes de retornar o sistema à operação normal.
A simples instalação de um filtro adicional sem corrigir a falha no lado do compressor não proporcionará uma solução confiável a longo prazo.
2.2 Contaminação moderada por óleo
Se não houver óleo líquido visível, mas o teor de óleo medido estiver acima do requisito do processo, concentre-se na cadeia de purificação.
Verifique o desempenho dos filtros
Inspecione cada etapa de filtração e confirme se seu grau de filtração é adequado à qualidade de ar necessária.
Os elementos filtrantes devem ser substituídos de acordo com:
- Condição real
- Pressão diferencial
- Nível de contaminação
- Recomendações do fabricante
Não aplique um único número fixo de horas de operação a todos os sistemas.
Verifique os secadores e os sistemas de condensado
Inspecione:
- Separação de condensado do secador por refrigeração
- Drenos automáticos
- Reservatórios de ar
- Condição de entrada do secador por adsorção
- Filtros para remoção de óleo a montante
A contaminação por óleo que atinge o leito de adsorção pode provocar problemas de desempenho do secador a longo prazo.
Verifique as condições de operação do compressor
Temperatura anormal do compressor, condição do óleo, desempenho do separador ou estado de operação podem contribuir para o aumento do arraste de óleo.
Opere o compressor dentro das condições especificadas e investigue temperaturas anormais de descarga ou consumo de óleo.
2.3 Contaminação por óleo crônica ou recorrente
Se a contaminação por óleo retornar repetidamente depois que a causa principal tiver sido corrigida, inspecione o sistema de distribuição quanto à contaminação secundária.
Limpe ou substitua tubulações contaminadas quando necessário
Trechos que contenham depósitos severos de óleo podem exigir limpeza ou substituição.
Qualquer procedimento de limpeza deve ser compatível com:
- Material da tubulação
- Processo a jusante
- Requisitos de segurança da instalação
Adicione filtração no ponto de uso quando necessário
Aplicações críticas podem exigir filtração final adicional próxima ao ponto de uso.
No entanto, os filtros no ponto de uso devem complementar — e não substituir — o tratamento central adequado do ar comprimido.
Inspecione as mangueiras flexíveis
Substitua mangueiras que estejam deterioradas, inchadas ou contaminadas internamente.
Melhore a drenagem e a configuração da tubulação
Inspecione:
- Pontos baixos
- Ramais sem circulação
- Reservatórios
- Pontos de drenagem
- Trechos onde o condensado pode se acumular
Um melhor gerenciamento do condensado pode ajudar a evitar que líquidos contaminados sejam reincorporados ao fluxo de ar.
3. Prevenção e gerenciamento do sistema a longo prazo
Reparos temporários, por si só, podem não impedir o retorno da contaminação por óleo.
O controle a longo prazo depende da manutenção coordenada do compressor, dos equipamentos de tratamento de ar, do sistema de condensado e da rede de distribuição.
3.1 Mantenha registros de manutenção do compressor e dos filtros
Mantenha registros de manutenção para:
- Lubrificante do compressor
- Elementos separadores de óleo
- Componentes do sistema de retorno de óleo
- Filtros de precisão
- Filtros de carvão ativado, quando instalados
- Drenos de condensado
As decisões de manutenção devem seguir a condição real dos equipamentos e as recomendações do fabricante, em vez de se basearem exclusivamente no tempo transcorrido.
3.2 Monitore o sistema em mais de um ponto
Testar o teor de óleo apenas na saída do compressor pode não revelar onde a contaminação está entrando no sistema.
Durante o diagnóstico, considere verificar a qualidade do ar em vários pontos:
Saída do compressor → Após o tratamento de ar → Linha principal → Ponto de uso crítico
Isso ajuda a diferenciar o arraste de óleo proveniente do compressor da contaminação existente na tubulação a jusante.
3.3 Mantenha a drenagem de condensado
Inspecione a drenagem de condensado em todo o sistema.
Drenos obstruídos podem permitir o acúmulo de misturas de óleo e água em:
- Reservatórios de ar
- Filtros
- Secadores por refrigeração
- Separadores
- Tubulação de distribuição
Portanto, o desempenho dos drenos deve fazer parte da inspeção de rotina do sistema de ar comprimido.
3.4 Adeque a filtração à qualidade de ar necessária
Não instale automaticamente todas as etapas de filtração disponíveis.
Defina os requisitos de:
- Teor de óleo
- Grau de limpeza de partículas
- Ponto de orvalho sob pressão
Em seguida, selecione os equipamentos de purificação adequados.
O tratamento excessivo pode aumentar a queda de pressão e os custos de manutenção, enquanto o tratamento insuficiente pode expor secadores e equipamentos de produção à contaminação.
4. Sequência prática de diagnóstico
Uma sequência sistemática de diagnóstico ajuda a evitar a substituição desnecessária de filtros e facilita a localização da verdadeira origem da contaminação.
Identificar a origem → Inspecionar o compressor → Verificar a filtração e a drenagem → Inspecionar os secadores → Verificar o sistema de distribuição → Verificar novamente a qualidade do ar
Se o óleo for detectado imediatamente após o compressor
Concentre-se primeiro em:
Separador de óleo → Sistema de retorno de óleo → Vedações → Óleo do compressor → Condições de operação
Se o ar de descarga do compressor estiver dentro dos requisitos, mas o teor de óleo a jusante estiver elevado
Concentre-se em:
Filtração → Drenagem de condensado → Secadores → Reservatórios → Tubulação de distribuição
Se o óleo retornar após a correção da falha original
Investigue:
Contaminação residual da tubulação → Pontos baixos → Ramais sem circulação → Reservatórios → Mangueiras flexíveis → Equipamentos no ponto de uso
Essa abordagem ajuda a diferenciar um problema atual de arraste de óleo da contaminação residual resultante de uma falha anterior do sistema.
Conclusão
O teor excessivo de óleo em um sistema de ar comprimido pode ter origem em vários pontos:
Arraste de óleo do compressor → Falha no tratamento de ar → Problemas de condensado → Contaminação do dessecante → Contaminação da tubulação
A sequência de diagnóstico mais eficaz é:
Identificar a origem → Inspecionar o compressor → Verificar a filtração e a drenagem → Inspecionar os secadores → Verificar o sistema de distribuição → Verificar novamente a qualidade do ar
Evite substituir filtros repetidamente sem corrigir a origem do óleo.
Da mesma forma, não presuma que todo problema relacionado ao óleo tenha origem no compressor se a tubulação ou os equipamentos de tratamento contaminados já tiverem sido expostos anteriormente a um evento de arraste de óleo.
Ao identificar sistematicamente a origem e realizar a manutenção do compressor, do sistema de filtração, dos secadores, dos drenos e da tubulação de acordo com as condições reais de operação, a contaminação por óleo pode ser controlada com maior eficácia e os equipamentos a jusante podem ser mais bem protegidos.
Para obter ajuda na avaliação dos requisitos de tratamento de ar comprimido ou na seleção da filtração adequada para remoção de óleo, entre em contato com a Lingyu para obter suporte técnico.
