O ar comprimido está longe de ser um “gás limpo”. O ar descarregado por um compressor pode conter contaminantes como vapor de água, umidade condensada, aerossóis de óleo, poeira e partículas sólidas.
Se o ar comprimido não tratado for fornecido diretamente a equipamentos pneumáticos ou processos sensíveis, poderá causar corrosão, desgaste de componentes, falhas de equipamentos e problemas de qualidade do produto.
Um sistema de purificação de ar comprimido transforma o ar comprimido contaminado em uma utilidade mais limpa, mais seca e mais confiável por meio da operação coordenada de vários componentes de tratamento.

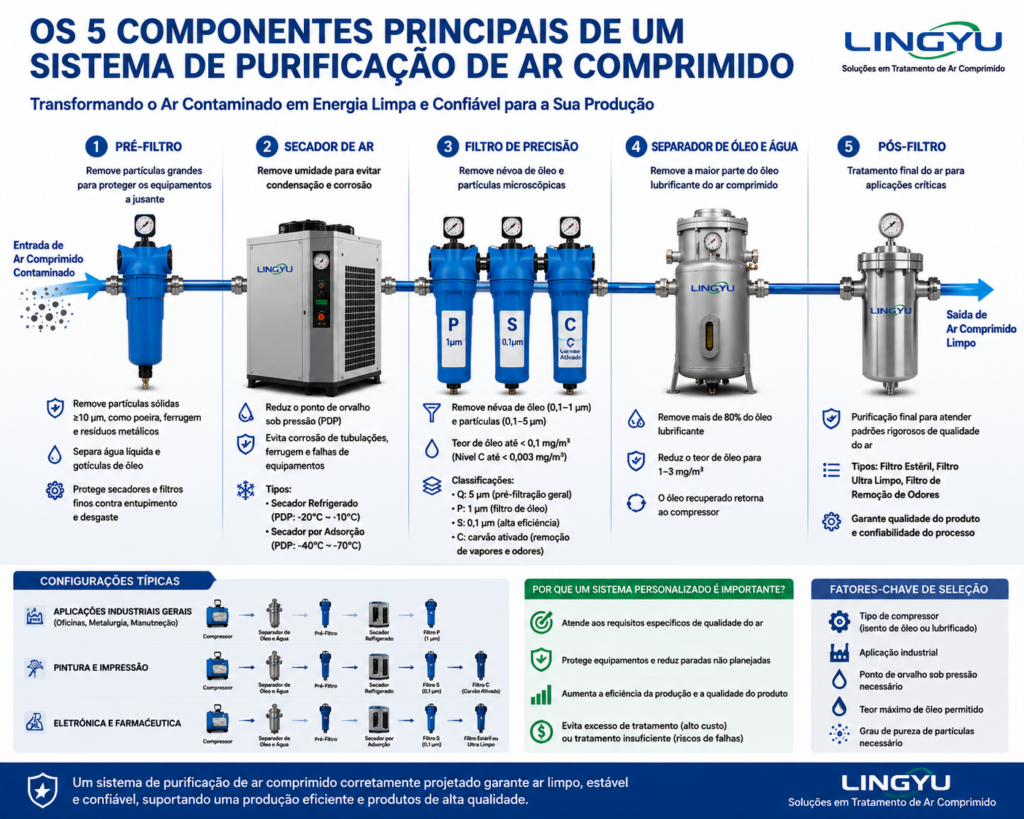

Este guia apresenta cinco componentes importantes de um sistema de purificação de ar comprimido, incluindo suas funções, princípios de funcionamento, critérios de seleção e requisitos de manutenção.
1. Pré-filtro
Função principal: proteger os equipamentos a jusante
O pré-filtro funciona como uma importante primeira etapa em um sistema de tratamento de ar comprimido.
Suas principais funções incluem:
- Remover partículas sólidas do ar comprimido
- Reduzir água líquida e aerossóis de óleo, quando aplicável
- Proteger secadores de ar e filtros a jusante contra contaminação excessiva
- Reduzir a carga de contaminantes nas etapas subsequentes de purificação
O grau de filtração necessário depende do tipo de compressor, da separação a montante, da configuração do secador e do requisito final de qualidade do ar comprimido.
Como funciona um pré-filtro de ar comprimido
Os filtros de ar comprimido podem utilizar uma combinação de separação mecânica e filtração coalescente.
Dependendo do projeto do filtro, as partículas são retidas no meio filtrante, enquanto pequenas gotículas de líquido se aglutinam para formar gotas maiores.
O líquido coletado então se desloca para a parte inferior da carcaça do filtro e é descarregado por meio de um dreno de condensado.
O mecanismo exato de separação depende do tipo e do grau do filtro.
Seleção e manutenção do pré-filtro
Não aplique uma única precisão de filtração a todos os pré-filtros.
Em vez disso, selecione o filtro de acordo com:
- Contaminantes que precisam ser removidos
- Tipo de compressor
- Equipamentos a jusante
- Qualidade de ar necessária
- Condições de operação
Os filtros de precisão para ar comprimido da Lingyu incluem diferentes graus de filtração para diferentes etapas de tratamento.
A manutenção deve ser baseada nas condições reais de operação, drenagem de condensado, tendência da pressão diferencial e recomendações do fabricante do filtro.
Evite depender de regras universais, como substituir todos os elementos filtrantes após um número fixo de meses ou substituí-los sempre que a queda de pressão atingir o mesmo limite em todos os sistemas de ar comprimido.
2. Secador de ar
Função principal: remover umidade e controlar o ponto de orvalho sob pressão
A umidade é um dos contaminantes mais importantes nos sistemas de ar comprimido.
À medida que o ar comprimido esfria, o vapor de água pode condensar em água líquida, podendo causar:
- Corrosão das tubulações
- Ferrugem em componentes pneumáticos
- Problemas de controle e instrumentação
- Problemas de qualidade na produção
A principal função de um secador de ar é reduzir o teor de umidade do ar comprimido até um ponto de orvalho sob pressão adequado ao processo a jusante e às condições ambientais.
Portanto, o ponto de orvalho sob pressão correto deve ser selecionado de acordo com a aplicação real, em vez de aplicar um único valor a todos os sistemas industriais.
Secador de ar por refrigeração
Um secador de ar por refrigeração remove a umidade resfriando o ar comprimido.
O processo geral é:
Pré-resfriamento → Refrigeração → Condensação → Separação de umidade → Reaquecimento
O ar comprimido é inicialmente pré-resfriado por meio de troca térmica e, em seguida, resfriado ainda mais na seção de refrigeração.
À medida que sua temperatura diminui, o vapor de água condensa em água líquida. Um separador remove o condensado, e o ar comprimido seco é reaquecido antes de sair do secador.
Nos sistemas combinados de secagem da Lingyu, por exemplo, a etapa de secagem por refrigeração resfria o ar comprimido até um ponto de orvalho sob pressão de aproximadamente 2 a 10 °C antes de o ar entrar na etapa de adsorção.
Os secadores por refrigeração geralmente são adequados quando um ponto de orvalho sob pressão positivo oferece proteção suficiente contra a umidade.
Suas vantagens incluem operação relativamente simples, baixas perdas de regeneração e adequação a muitas aplicações industriais de uso geral.
Secador de ar por adsorção
Um secador de ar por adsorção remove o vapor de água por meio de adsorção.
O ar comprimido atravessa um leito dessecante contendo materiais como alumina ativada ou peneira molecular.
Em projetos de duas torres, uma torre seca o ar comprimido enquanto a outra passa pela regeneração.
Dependendo da tecnologia do secador, a regeneração pode utilizar:
- Purga com ar comprimido seco
- Regeneração aquecida
- Regeneração assistida por soprador
- Calor da descarga do compressor
As configurações de secadores por adsorção da Lingyu normalmente fornecem pontos de orvalho sob pressão na saída em torno de −20 °C ou −40 °C, embora as especificações variem de acordo com o modelo e a tecnologia de regeneração.
Por isso, os secadores por adsorção são adequados quando o processo exige um ponto de orvalho sob pressão inferior ao que um secador convencional por refrigeração pode fornecer.
Como selecionar o secador de ar correto
Selecione o secador de acordo com:
Ponto de orvalho sob pressão necessário → Vazão real de ar → Pressão de entrada → Temperatura de entrada → Condições de operação → Método de regeneração
O secador não deve simplesmente ser especificado, por padrão, com capacidade 10% a 20% superior à do compressor.
As condições reais da instalação devem ser comparadas com as condições nominais do secador, utilizando fatores de correção aplicáveis ou recomendações de dimensionamento do fabricante quando necessário.
Para uma visão mais ampla, consulte o guia completo sobre tipos de secadores de ar comprimido.
3. Filtro de precisão
Função principal: remover aerossóis finos de óleo e partículas
Após a remoção da maior parte da umidade e a secagem, ainda pode ser necessária filtração adicional para remover partículas finas e aerossóis de óleo.
A filtração de precisão ajuda a proteger:
- Componentes pneumáticos
- Processos de pintura e revestimento
- Instrumentação
- Equipamentos de produção sensíveis
- Secadores por adsorção a jusante
- Equipamentos no ponto de uso
Como funciona um filtro de precisão para ar comprimido
Filtros coalescentes de precisão utilizam meios filtrantes especializados para capturar partículas sólidas finas e fazer com que pequenos aerossóis líquidos se aglutinem em gotas maiores.
Essas gotas migram pelo meio filtrante e são coletadas para drenagem.
Diferentes graus de filtração são utilizados de acordo com o desempenho necessário de remoção de partículas e óleo.
Graus de filtros de precisão da Lingyu
| Grau do filtro | Função principal | Filtração de partículas | Óleo residual |
|---|---|---|---|
| AO | Pré-filtração | ≤1,0 μm | ≤3 ppm |
| AA | Remoção de óleo e partículas | ≤0,1 μm | ≤0,1 ppm |
| AX | Remoção de óleo de alta eficiência | ≤0,01 μm | ≤0,05 ppm |
| ACS | Remoção de óleo com carvão ativado | — | ≤0,003 ppm |
A combinação necessária depende do requisito final de qualidade do ar comprimido e do projeto do sistema.
Não é necessário instalar todos os graus de filtração em todos os sistemas de ar comprimido.
Manutenção do filtro de precisão
A condição do filtro deve ser monitorada por meio de:
- Indicação de pressão diferencial
- Drenagem de condensado
- Desempenho da qualidade do ar
- Condições de operação
- Recomendações do fabricante
Os projetos de filtros de precisão da Lingyu incluem um indicador de pressão diferencial que ajuda a identificar quando a substituição do elemento filtrante deve ser considerada.
Intervalos fixos de substituição, como “a cada três meses” ou “a cada seis meses”, não devem ser tratados como requisitos universais.
4. Separação de umidade e gerenciamento de condensado
Função principal: remover o condensado em grande volume antes dos equipamentos sensíveis
O condensado líquido deve ser removido de forma eficiente antes de atingir secadores, filtros, equipamentos pneumáticos ou processos de produção sensíveis.
Dependendo do projeto do sistema, a separação de umidade pode ocorrer por meio de:
- Pós-resfriamento e separação no compressor
- Reservatórios de ar
- Separadores ar-água
- Separadores de secadores por refrigeração
- Carcaças de filtros com drenos automáticos
Isso é diferente do separador interno de óleo utilizado em um compressor lubrificado a óleo, que é principalmente parte do próprio compressor, e não um componente independente e universal de um sistema de purificação de ar comprimido.
Como funciona a separação de umidade
Quando o ar comprimido é resfriado, o vapor de água se condensa.
Um separador adequado remove essas gotículas líquidas do fluxo de ar, e o condensado é então descarregado por meio de um dreno apropriado.
A remoção eficiente do condensado reduz a quantidade de água líquida que entra nos filtros e secadores por adsorção a jusante.
Seleção e manutenção do sistema de condensado
A configuração de remoção de condensado deve ser selecionada de acordo com:
- Tipo de compressor
- Vazão de ar
- Pressão de operação
- Carga de condensado
- Configuração do secador
- Requisitos de drenagem
Os drenos automáticos devem ser verificados regularmente quanto a obstruções ou falhas, pois o acúmulo de condensado pode comprometer o desempenho do tratamento.
Em sistemas com compressores lubrificados a óleo, o condensado coletado também pode exigir tratamento adequado de separação óleo-água antes do descarte, de acordo com os requisitos locais.
5. Pós-filtro
Função principal: tratamento final após o secador de ar
Um pós-filtro realiza a filtração final a jusante do secador.
Sua função exata depende do tipo de secador e do processo.
Em secadores por adsorção, o pós-filtro é normalmente utilizado para capturar partículas finas de dessecante que podem migrar do leito de adsorção.
Em outras aplicações, pode ser adicionada filtração com carvão ativado quando for necessária uma redução adicional do vapor residual de óleo.
Portanto, a etapa final de filtração deve ser selecionada de acordo com os requisitos reais de qualidade do ar, em vez de presumir que toda instalação exige um filtro estéril ou do tipo HEPA.
Filtração de partículas de alta eficiência
A filtração de partículas de alta eficiência pode ser utilizada para capturar partículas finas e possível pó de dessecante após a secagem por adsorção.
O desempenho de filtração necessário deve ser selecionado de acordo com os requisitos de qualidade do ar a jusante.
Filtração com carvão ativado
A filtração com carvão ativado pode ser utilizada quando for necessária uma redução adicional do vapor residual de óleo.
Os filtros de carvão ativado ACS da Lingyu, por exemplo, são especificados para níveis de óleo residual de ≤0,003 ppm sob as condições de referência indicadas.
Seleção e manutenção do pós-filtro
O pós-filtro correto depende de:
- Limpeza de partículas necessária
- Teor de óleo exigido
- Tipo de secador
- Sensibilidade do processo
- Requisitos aplicáveis do setor
A manutenção deve seguir a condição real do filtro, a pressão diferencial, o ambiente de operação e as instruções do fabricante, em vez de um intervalo universal de substituição ou esterilização.
Configurações típicas de sistemas de purificação de ar comprimido
Não existe uma única sequência de filtração correta para todas as instalações de ar comprimido.
Ar comprimido de uso geral
Um sistema típico de uso geral pode seguir uma configuração como:
Compressor de ar → Reservatório de ar → Pré-filtração → Secador de ar por refrigeração → Filtração final
Esse tipo de configuração pode ser adequado quando um ponto de orvalho sob pressão positivo oferece proteção suficiente contra a umidade.
Ar comprimido com baixo ponto de orvalho
Quando é necessário um ponto de orvalho sob pressão mais baixo, o sistema pode utilizar:
Compressor de ar → Reservatório de ar → Pré-filtração adequada → Secador de ar por adsorção → Pós-filtro
Os graus específicos de filtração e a configuração do secador devem ser selecionados de acordo com a qualidade de ar comprimido necessária.
Secagem combinada por refrigeração e adsorção
Para aplicações que exigem remoção mais profunda de umidade e, ao mesmo tempo, redução da carga de umidade sobre a etapa de adsorção, um secador combinado por refrigeração e adsorção pode integrar as duas tecnologias.
Nesse tipo de sistema, a etapa de refrigeração remove primeiro uma grande parte da umidade antes de o ar comprimido entrar no leito de adsorção.
Isso reduz a carga de umidade sobre o sistema de adsorção e pode diminuir o consumo de ar de regeneração.
A configuração real de filtros, separadores, secadores e drenos deve sempre ser adaptada ao compressor e aos requisitos de qualidade do ar a jusante.
Um sistema de purificação de ar comprimido deve ser personalizado, e não padronizado
Não existe uma configuração universal para sistemas de purificação de ar comprimido.
O sistema correto depende de vários fatores:
- Tipo de compressor
- Vazão real de ar
- Pressão de operação
- Temperatura de entrada
- Ponto de orvalho sob pressão necessário
- Teor de óleo permitido
- Grau de limpeza de partículas necessário
- Aplicação a jusante
A melhor abordagem é definir primeiro a qualidade necessária do ar comprimido e, em seguida, selecionar as etapas de tratamento necessárias.
Uma sequência prática de projeto é:
Definir a qualidade do ar → Remover o condensado em grande volume → Selecionar a filtração → Selecionar a tecnologia de secagem → Adicionar tratamento final quando necessário
Evite o tratamento excessivo, que pode aumentar o custo dos equipamentos, a queda de pressão, a manutenção e o consumo de energia.
Ao mesmo tempo, um tratamento insuficiente pode provocar danos aos equipamentos, instabilidade do processo e defeitos nos produtos.
Um sistema de purificação de ar comprimido corretamente configurado coordena a separação de umidade, secagem, filtração e gerenciamento de condensado para que cada etapa de tratamento dê suporte à etapa seguinte.
